一、LiteOS-M 介绍

LiteOS-M 内核是面向轻量级物联网操作系统内核。具有小体积、低功耗、高性能的特点。根据与硬件相关性，主要分为以下两大块：

• 硬件相关层
  • arch 向上提供统一的 HAL 接口。以及 HAL 硬件及平台相关接口的实现
• 硬件无关层
  • Kernel: LiteOS 内核源码，任务调度、信号量等实现
  • Componets 可选组件，网络、文件系统等模块
  • Utils 工具相关，提供错误处理、调测等能力
  • KAL 内核抽象层。向上层提供标准的操作系统接口

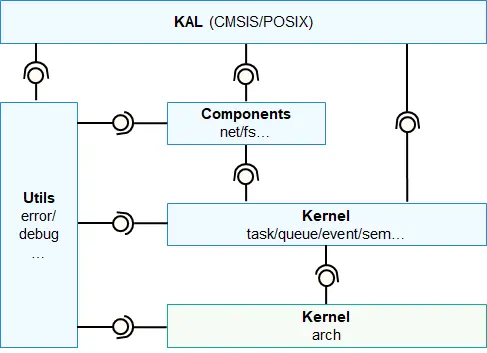

组织结构如下图所示:

源码中目录结构如下：

.
├── arch # 内核指令架构层目录
├── components # 可选组件
├── drivers # 驱动框架Kconfig
├── kal # 内核抽象层
├── kernel # 内核最小功能集支持
└── utils # 通用工具

二、LitesOS 源码介绍

2.1、硬件无关代码

以下是 LiteOS 的核心功能源码。

./kernel
├── include
│   ├── los_config.h //系统时钟、系统节拍、堆栈、任务、裁剪等配置
└── src
    ├── los_event.c //事件初始化
    ├── los_init.c //内核初始化 内核启动
    ├── los_mux.c //互斥锁
    ├── los_queue.c //队列
    ├── los_sched.c //任务调度
    ├── los_sem.c //信号量
    ├── los_sortlink.c //排序链表
    ├── los_swtmr.c //软件定时器
    ├── los_task.c //任务创建
    ├── los_tick.c //Tick时钟
    └── mm
        ├── los_membox.c //静态内存管理
        └── los_memory.c //动态内存管理

2.2、硬件相关代码 以 cortex-m3 为例

./arch
├── arm
│   ├── cortex-m3 特定体系架构层
│   │   └── keil
│   │       ├── los_arch_atomic.h # 头文件  与平台相关的arch原子操作定义
│   │       ├── los_arch_context.h # 任务调度初始化
│   │       ├── los_arch_interrupt.h # 头文件 中断接管与处理
│   │       ├── los_arch_timer.h # 头文件  systick底层实现
│   │       ├── los_atomic.S # 与平台相关的arch原子操作实现 对内存的一些操作 没看到使用
│   │       ├── los_context.c # 任务调度初始化
│   │       ├── los_dispatch.S # 中断开关、任务调度等实现
│   │       ├── los_exc.S # 异常向量处理(向量号为负值)
│   │       ├── los_interrupt.c #  中断接管与处理
│   │       ├── los_startup.s # 向量表->复位向量，main入口
│   │       └── los_timer.c # systick底层实现
├── include   通用体系架构层
│   ├── los_arch.h # 定义arch初始化
│   ├── los_atomic.h  # 定义通用arch原子操作
│   ├── los_context.h # 定义通用arch上下文切换
│   ├── los_interrupt.h # 定义通用arch中断
│   ├── los_mpu.h # 定义通用arch内存保护
│   └── los_timer.h # 定义通用arch定时器

三、内核及编译平台介绍

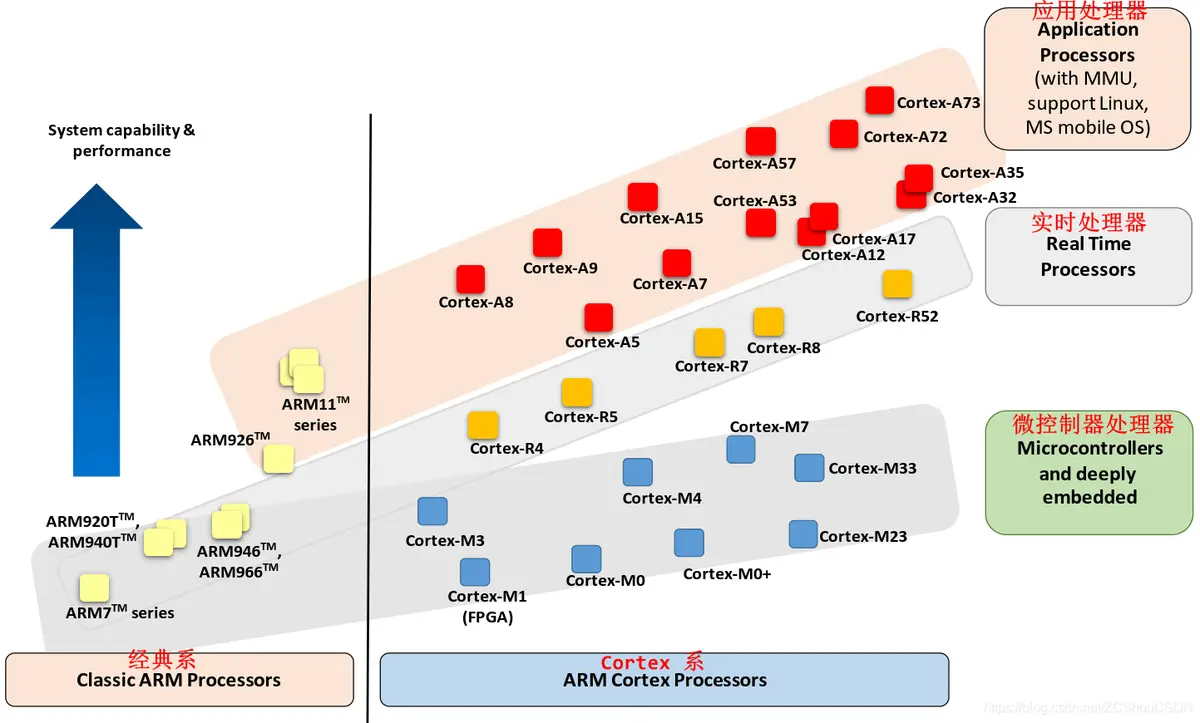

arm 处理器目前在智能手机及平板电脑占有率达到 95%。Cortex-M 系列在中低端嵌入式硬件也占据了绝对的领导地位。以下 arm 家族内核介绍：

Cortex 系列 、ARM 公司在经典处理器 ARM11 以后的产品改用 Cortex 命名，并分成 A、R 和 M 三类，旨在为各种不同的市场提供服务。Cortex 系列属于 ARMv7 架构，由于应用领域不同，基于 v7 架构的 Cortex 处理器系列所采用的技术也不相同，基于 v7A 的称为 Cortex-A 系列，基于 v7R 的称为 Cortex-R 系列，基于 v7M 的称为 Cortex-M 系列。

• Application Processors（应用处理器）：面向移动计算，智能手机，服务器等市场的的高端处理器。这类处理器运行在很高的时钟频率（超过 1GHz），支持像 Linux，Android，MS Windows 和移动操作系统等完整操作系统需要的内存管理单元（MMU）。 如果规划开发的产品需要运行上述其中的一个操作系统，你需要选择 ARM 应用处理器.
• Real-time Processors （实时处理器）：面向实时应用的高性能处理器系列，例如硬盘控制器，汽车传动系统和无线通讯的基带控制。多数实时处理器不支持 MMU，不过通常具有 MPU、Cache 和其他针对工业应用设计的存储器功能。实时处理器运行在比较高的时钟频率（例如 200MHz 到 >1GHz ），响应延
