记录_第三十五章

如何移植 Linux 内核，得先学习 Linux 内核的顶层 Makefile 文件，顶层 Makefile 控制着 Linux 内核的编译流程。

1.1、 Linux 内核初次编译

编译内核之前需要先在 ubuntu 上安装 lzop 库

sudo apt-get install lzop

移植好的 Linux 源码，在开发板光盘->1、例程源码-> 3、正点原子 Uboot 和 Linux 出厂源码-> linux-imx-4.1.15-2.1.0-g8a006db.tar.bz2
Ubuntu 中新建“ alientek_linux ” 的 文 件夹

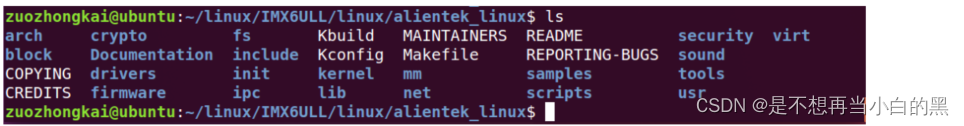

将linux-imx-4.1.15-2.1.0-g8a006db.tar.bz2 压缩包拷贝 alientek_linux 文件夹中并解压

tar -vxjf linux-imx-4.1.15-2.1.0-g8a006db.tar.bz2

新建“mx6ull_alientek_emmc.sh”的 shell 脚本，输入

 #!/bin/sh
 make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distclean
 make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- imx_v7_defconfig
 make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig
 make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- all -j16

给可执行权限并运行

chmod 777 mx6ull_alientek_emmc.sh
./mx6ull_alientek_emmc.sh

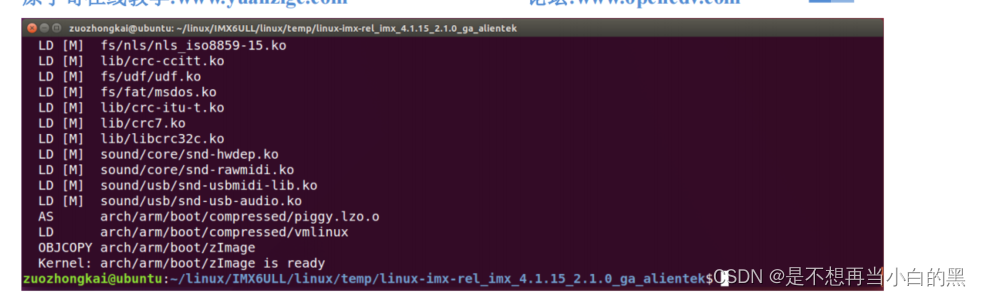

编译的时候会弹出 Linux 图形配置界面，按两下 ESC键退出，退出图形界面以后会自动开始编译 Linux，编译完成

会在 arch/arm/boot 这个目录下生成一个叫做 zImage 的文件，zImage 就是我们要用的 Linux 镜像文件
arch/arm/boot/dts 下生成很多.dtb 文件，.dtb 是设备树文件
编译 内核的时候可能会提示
“recipe for target ‘arch/arm/boot/compressed/piggy.lzo’ failed”，安装 lzop 库，重新编译内核

sudo apt-get install lzop

脚本 mx6ull_alientek_emmc.sh

1 #!/bin/sh
2 make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distclean
3 make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- imx_v7_defconfig
4 make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig
5 make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- all -j16

第 2 行make distclean”，每次都会清理工程，如果通过图形界面配置 Linux，但是还没保存新的配置文件，那么就要慎重使用mx6ull_alientek_emmc.sh 编译脚本了，因为它会把你的配置信息都删除掉
第 3 行，配置工程
第 4 行，打开图形配置界面，对 Linux 进行配置，如果不想每次编译都打开图形配置界面的话可以将这一行删除掉。
第 5 行，执行“make”，编译 Linux 源码。
总的来说先执行“make xxx_defconfig”配置，然后在执行“make”进行编译

1.2、Linux 的顶层 Makefile

先创建 VSCode 工程，和 uboot 一样，创建好以后将文件.vscode/settings.json 改为如下所示内容

 {
 "search.exclude": {
 "**/node_modules": true,
 "**/bower_components": true,
 "**/*.o":true,
 "**/*.su":true,
 "**/*.cmd":true,
 "Documentation":true,

 /* 屏蔽不用的架构相关的文件 */
 "arch/alpha":true,
 "arch/arc":true,
 "arch/arm64":true,
 "arch/avr32":true,
 "arch/[b-z]*":true,
 "arch/arm/plat*":true,
 "arch/arm/mach-[a-h]*":true,
 "arch/arm/mach-[n-z]*":true,
 "arch/arm/mach-i[n-z]*":true,
 "arch/arm/mach-m[e-v]*":true,
 "arch/arm/mach-k*":true,
 "arch/arm/mach-l*":true,

 /* 屏蔽排除不用的配置文件 */
 "arch/arm/configs/[a-h]*":true,
 "arch/arm/configs/[j-z]*":true,
 "arch/arm/configs/imo*":true,
 "arch/arm/configs/in*":true,
 "arch/arm/configs/io*":true,
 "arch/arm/configs/ix*":true,

 /* 屏蔽掉不用的 DTB 文件 */
 "arch/arm/boot/dts/[a-h]*":true,
 "arch/arm/boot/dts/[k-z]*":true,
 "arch/arm/boot/dts/in*":true,
 "arch/arm/boot/dts/imx1*":true,
 "arch/arm/boot/dts/imx7*":true,
 "arch/arm/boot/dts/imx2*":true,
 "arch/arm/boot/dts/imx3*":true,
 "arch/arm/boot/dts/imx5*":true,
 "arch/arm/boot/dts/imx6d*":true,
 "arch/arm/boot/dts/imx6q*":true,
 "arch/arm/boot/dts/imx6s*":true,
 "arch/arm/boot/dts/imx6ul-*":true,
 "arch/arm/boot/dts/imx6ull-9x9*":true,
 "arch/arm/boot/dts/imx6ull-14x14-ddr*":true,
 },
 "files.exclude": {
 "**/.git": true,
 "**/.svn": true,
 "**/.hg": true,
 "**/CVS": true,
 "**/.DS_Store": true,
 "**/*.o":true,
 "**/*.su":true,
 "**/*.cmd":true,
 "Documentation":true,

 /* 屏蔽不用的架构相关的文件 */
 "arch/alpha":true,
 "arch/arc":true,
 "arch/arm64":true,
 "arch/avr32":true,
 "arch/[b-z]*":true,
 "arch/arm/plat*":true,
 "arch/arm/mach-[a-h]*":true,
 "arch/arm/mach-[n-z]*":true,
 "arch/arm/mach-i[n-z]*":true,
 "arch/arm/mach-m[e-v]*":true,
 "arch/arm/mach-k*":true,
 "arch/arm/mach-l*":true,

 /* 屏蔽排除不用的配置文件 */
 "arch/arm/configs/[a-h]*":true,
 "arch/arm/configs/[j-z]*":true,
 "arch/arm/configs/imo*":true,
 "arch/arm/configs/in*":true,
 "arch/arm/configs/io*":true,
 "arch/arm/configs/ix*":true,

 /* 屏蔽掉不用的 DTB 文件 */
 "arch/arm/boot/dts/[a-h]*":true,
 "arch/arm/boot/dts/[k-z]*":true,
 "arch/arm/boot/dts/in*":true,
 "arch/arm/boot/dts/imx1*":true,
 "arch/arm/boot/dts/imx7*":true,
 "arch/arm/boot/dts/imx2*":true,
 "arch/arm/boot/dts/imx3*":true,
 "arch/arm/boot/dts/imx5*":true,
 "arch/arm/boot/dts/imx6d*":true,
 "arch/arm/boot/dts/imx6q*":true,
 "arch/arm/boot/dts/imx6s*":true,
 "arch/arm/boot/dts/imx6ul-*":true,
 "arch/arm/boot/dts/imx6ull-9x9*":true,
 "arch/arm/boot/dts/imx6ull-14x14-ddr*":true,
 }
 }

重点是将各个子目录下的 built-in.o、.a 等文件链接在一起，最终生成 vmlinux 这个 ELF 格式的可执行文件
make zImage 过程
vmlinux 是 ELF 格式的文件，但是在实际中不会使用 vmlinux，而是使用 zImage 或 uImage 这样的 Linux 内核镜像文件
区别
①、vmlinux 是编译出来的最原始的内核文件
②、Image 是 Linux 内核镜像文件，但是 Image 仅包含可执行的二进制数据
③、zImage 是经过 gzip 压缩后的 Image
④、uImage 是老版本 uboot 专用的镜像文件
总结
生成vmlinux ，再将 vmlinux 压缩成我们最常用的 zImage 或 uImage 文件
