PYNQ-Z2调试笔记：基于python编程控制LED灯、多色LED灯、按钮、开关等外设

目录



前言

正文

结尾

---

前言

转眼间，接触PYNQ开发板已经将近一个月时间了，对许多东西也有了不同程度的理解。本篇主要根据官方文档的指引，对板子上外围设备的使用方法进行介绍，包括LED灯、button按钮和switch等的使用方法。此处对外围设备的操作是通过PS端python编程实现的！

正文

在开发板的pynq文件夹下，有许多相对丰富的用python编写的示例代码，我们可以参考着文档对这些代码进行学习和理解。本篇涉及的东西与python语法中的类和对象等有关，如果有遗忘的地方可以提前复习一下。

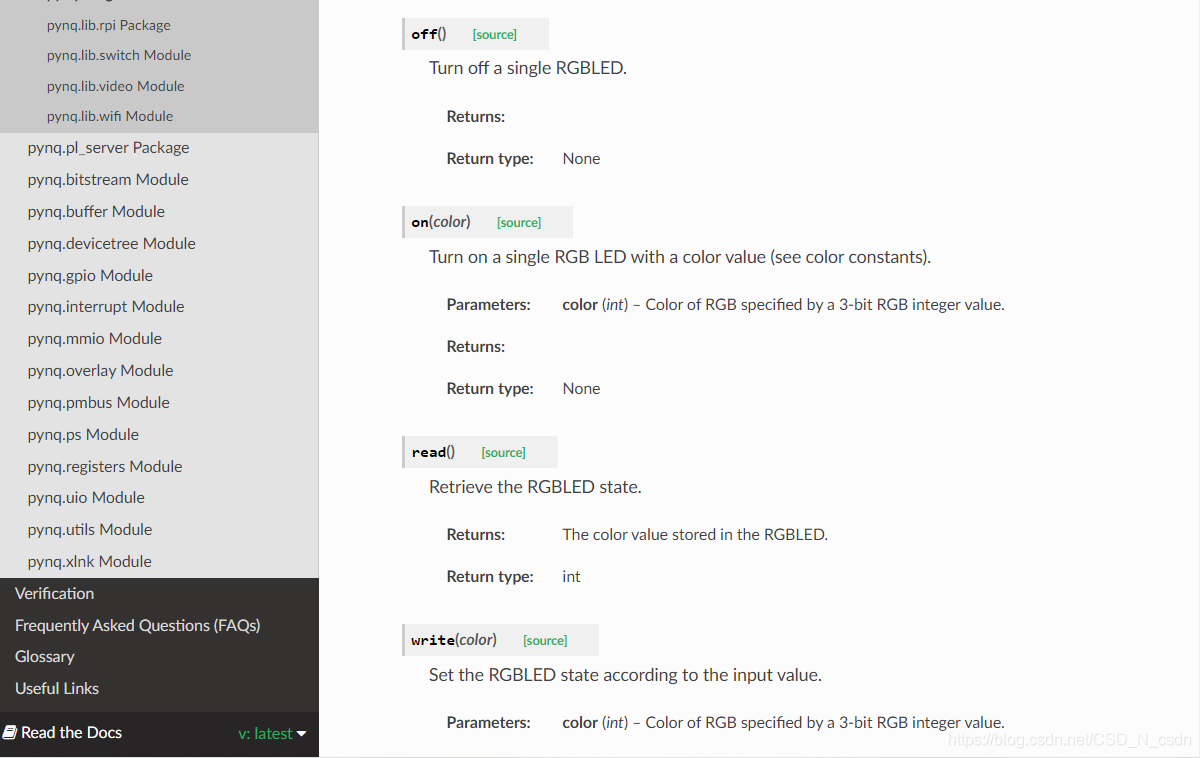

手册链接:https://pynq.readthedocs.io/en/v2.5.1/overlay_design_methodology/overlay_tutorial.html

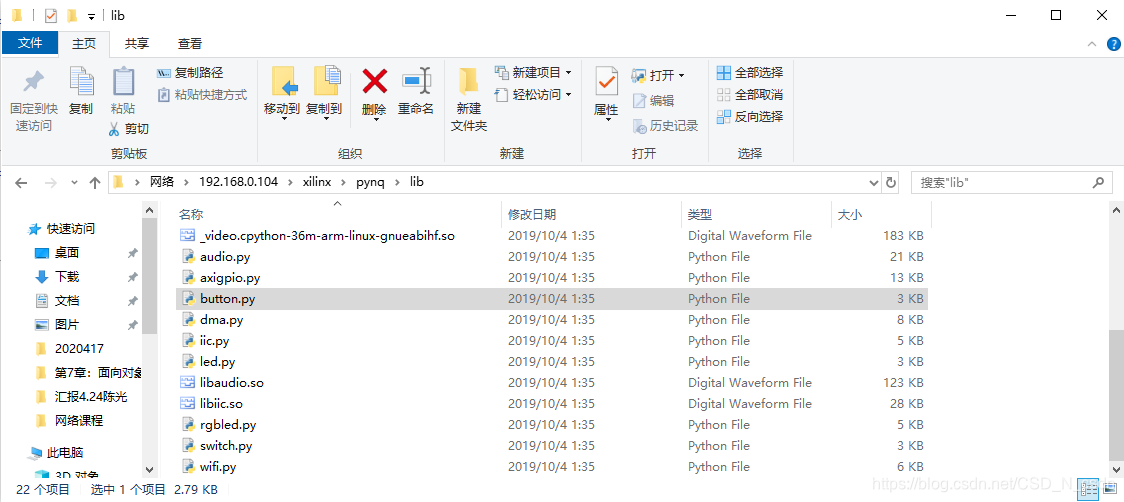

通过共享文件夹进入开发板的pynq文件夹，进入lib文件夹，如图

一、首先，打开jupyter-notebook，并新建一个python3文件，输入如下代码。

from pynq.overlays.base import BaseOverlay

#从base.py文件中导入BaseOverlay类
#base.py文件在\\192.168.0.104\xilinx\pynq\ov
