STC单片机串口硬件电路的设计

最新推荐文章于 2025-08-18 13:40:27 发布
最新推荐文章于 2025-08-18 13:40:27 发布
阅读量1.5k 收藏 2
点赞数
本文介绍了如何使用51单片机进行全双工串行通讯，并通过MAX232芯片实现电平转换，确保与电脑之间的数据交换。重点讨论了电平转换的重要性以及具体实现步骤。


  51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通讯。进行串行通讯时要满足一定的条件，比如电脑的串口是RS232电平的，而单片机的串口是TTL电平的，两者之间必须有一个电平转换电路，我们采用了专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。

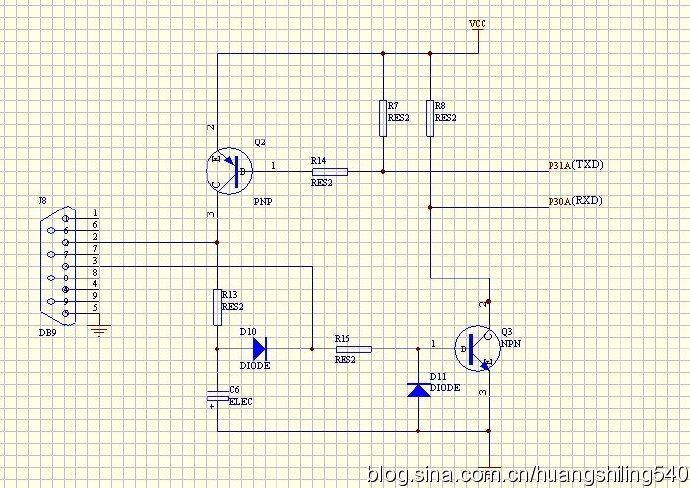

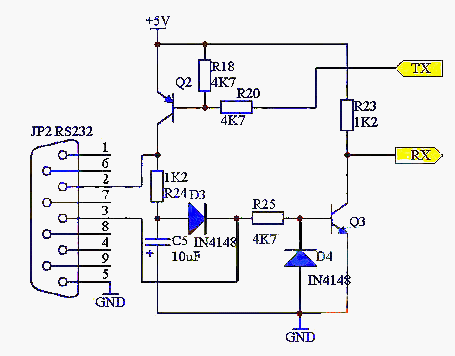

方案一 分立元件

[转载]单片机串口电平转换电路的设计

[转载]单片机串口电平转换电路的设计

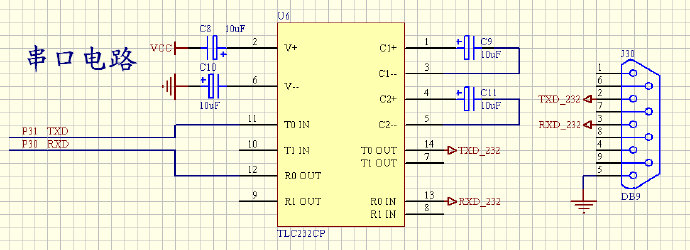

方案二 集成芯片

    [转载]单片机串口电平转换电路的设计
