智诊小助手-记录模式选择

记录模式总共有连续记录、硬件触发、软件触发、错误触发四种模式选择，并且在选择完记录模式后还可以设置保留触发点前报文条数、存储时间、录制通道、保存类型

序号	功能模块	描述
1	连续记录	默认模式，开启时总线有数据就记录(REC指示灯亮绿色)
2	硬件触发	物理触发，按下Trigger按键即可触发
3	软件触发	通过软件指令触发记录
4	错误触发	接收到错误帧时开启记录(REC指示灯亮红色)
5	保留触发点前报文条数	保存触发记录之前的报文条数
6	存储时间	存储指定时间内的报文数
7	录制通道	选择要记录数据的通道
8	保存类型	指定记录数据保存的文件格式

配置过程如下：

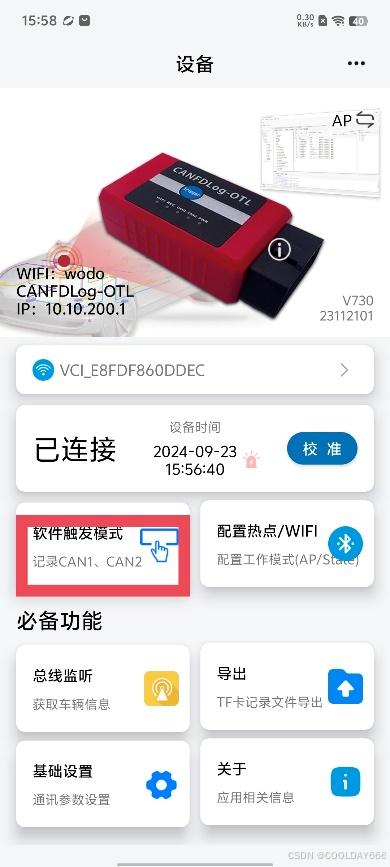

1.点击下面右图中模式选择即可进入到左图中的参数配置界面

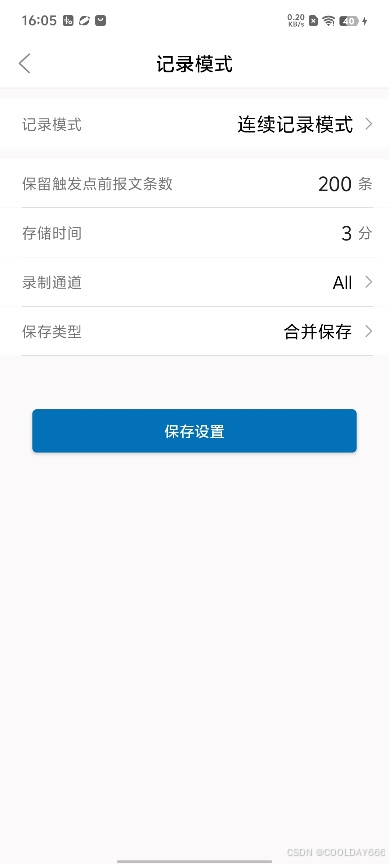

1. 如上图选择的配置为连续记录模式、保留触发点前报文条数200条、存储时间3min、所有的录制通道、合并保存类型，最后点击保存设置即可完成记录模式的配置。
