1. 时间轮算法基本思想

对于一个复杂的软件系统，定时器的对任务的管理和调度至关重要，通常定时器的管理已成为一个复杂系统的重要基础设施。

定时器有很多种（一文完全理解定时器实现技术），基于升序的定时器时间链表是一种最直接的实现方式：即按照定时器时间到的时间顺序依次存放在一个链表中进行管理。但是这种链表存在效率的不足，就是当插入定时器的时候时间复杂度是O(n). 因此需要一种更高效地管理定时器的数据结构和算法，这里结合Linux内核中基于时间轮的定时器管理器的具体实现，介绍一种基于时间轮的定时器管理算法。图1为时间轮的基本结构：

图1 定时器基本结构

图1所示的是一个时间轮的基本结构。时间轮分为N个（例如8个）时间槽slot，每时间槽指向一个定时器链表，这个链表里包含多个定时器，这个链表的定时器Timeout时间相同，因此链表里的定时器无须排序。

时间轮每一个滴答时间转动一格，会指向下一个时间槽。这里的滴答时间取决于时间轮的具体实现，可以是系统的一个时钟时间，也可以是一个毫秒，一秒钟等。

如果记时间轮的一个滴答时间为si（slot interval），即时间轮每转动一个槽的时间为si，如果有N个槽，那么时间轮转动一圈的时间为N * si。

如果时间轮开始转动的起始时间为ts，那么当有个定时器Timeout时间为t的定时器要加入到时间轮，那么应该将这个定时器放到哪个时间槽对应的链表呢？可以用下面的公式计算：

((t - ts）/ si) % N

以图1为例，如果时间轮一个滴答时间为1秒，假设时间轮开始转动时间为0，那么一个定时器Timeout=6s的定时器应该加到6号时间槽对应的链表里，一个定时器Timeout=7s的定时器应该加到7号槽对应的链表里。

那么时间轮该如何检查定时器是否时间到呢？同样地，如果时间轮开始转动的起始时间为ts，当前时间为tc，则计算

((tc - ts）/ si) % N

计算结果则为定时器时间到的那个时间槽对应编号，这个时间槽对应的链表里的定时器全部时间到。

聪明的读者马上会想到一个问题：那么一个定时器Timout=8s的定时器会加到0号槽，岂不是和定时器Timeout=0s(马上时间到)的定时器放到一个槽里了？这是因为图1所示的时间轮刻度只要8个（即只能管理8种不同Timout的定时器），因此为了解决这种问题，需要增加N的值。

增加N的值更聪明的办法是采用多级时间轮，即在图1所示的时间轮外面再环绕一个时间轮，假设外面时间轮的刻度为8，即外轮的时间槽也是8个，每个时间槽也对应一个链表。同时定义时间轮的转动规则：当里面的时间轮转动1圈（8格），外面的时间轮转动1格。可以看到，采用这种方式，二级时间轮可以管理（8*8=64）种不同Timeout的定时器。

在二级时间轮的结构下，一个定时器Timeout=t的定时器怎么加入时间轮呢？还是假设二级时间轮都有8个槽，假设时间轮的起始时间为ts，则采用如下算法将Timeout=t的定时器加入时间轮：

1）计算t-ts/si；

2）如果t-ts/si < 8，则以t-ts/si的低3位作为索引加入内轮；

3）如果t-ts/si>= 8（当然要小于64，否则又溢出），则以t-ts/si的高3位作为索引加入外轮；

二级时间轮检查时间到的算法与单机时间轮类似，不同的地方就是当内轮的所有时间槽都时间到后，要把外轮的时间槽链表迁移到内轮。

综上所述：基于排序链表的定时器使用唯一的链表来管理所有定时器，所以插入定时器的数目越多，效率就会越低，而时间轮则是利用哈希表的思想，将定时器散列到不同的链表中，这样每条链表上的数据就会显著少于原来排序链表的数目。插入操作的效率基本不受定时器数目的影响(不需要排序，直接散列到一个链表上)。因此插入定时器的时间复杂度和定时器数量n无关，为O(1)。

显然要提高时间轮的精度，就要使si(slot interval)足够小，要提高其执行效率则要N要足够大。如果最里面一级时间轮的槽采用n1为二进制编码，外面一级时间轮采用n2位二进制编码，则总共可以管理的时间范围为0 ~ 2(n1+n2) – 1。以上面的例子为例，如果二级时间轮都是3位二进制编码（8个时间槽），那么总共可以管理的时间范围为0 ~ 63，即64种Timeout的定时器。

Linux内核采用多级时间轮。定义了5个链表数组（每个数组里面包含多个定时器链表）：tv1-tv5都是一个链表数组，其中tv1的数组大小为TVR_SIZE（256，8位编码）， tv2、tv3、tv4、tv5的数组大小为TVN_SIZE（64，6位编码）。可以看到一共是32位编码，总共可以管理的时间范围为0 ~ 232 – 1。

这5个数组就好比是5个齿轮，它们随着滴答时间的增长而不停地转动，每次只需处理第一个齿轮的某一个齿节，低一级的齿轮转动一圈，高一级的齿轮转动一个齿，同时自动把即将到期的定时器迁移到上一个齿轮中，所以低分辨率定时器通常又被叫做时间轮：time wheel。事实上，它的实现是一个很好的空间换时间软件算法。参考Linux的实现，具体代码如下：

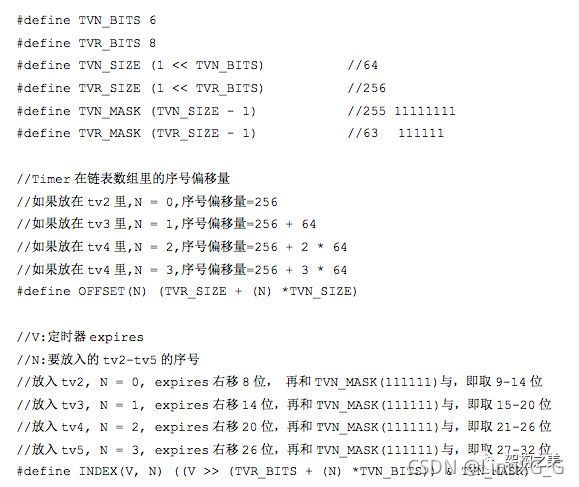

首先定义如下宏:

2. 定时器的添加

要加入一个新的定时器，按以下步骤进行处理：

1）计算定时器到期时间和当前cpu定时器所经历过的毫秒数的差值，记为idx

2）根据idx的值，选择该定时器应该被放到tv1--tv5中的哪一个链表数组中，可以认为tv1-tv5分别占据一个32位数的不同比特位，tv1占据最低的8位，tv2占据紧接着的6位，然后tv3再占位，以此类推，最高的6位分配给tv5。最终的选择规则如下表所示：

确定链表数组后，接着要确定把该定时器放入数组中的哪一个链表中，如果时间差idx小于256，按规则要放入tv1中，因为tv1包含了256个链表，所以可以简单地使定时器的expires的低8位作为数组的索引下标，把定时器链接到tv1中相应的链表中即可。如果时间差idx的值在256--18383之间，则需要把定时器放入tv2中，同样的，使用定时器的expires的8--14位作为数组的索引下标，把定时器链接到tv2中相应的链表中,。定时器要加入tv3tv4 tv5使用同样的原理。经过这样分组后的定时器，在后续的tick事件中，系统可以很方便地定位并取出相应的到期定时器进行处理。代码如下：

3. 定时器到期处理

系统中的定时器按到期时间有规律地放置在tv1--tv5各个链表数组中，其中tv1中放置着在接下来的256个滴答时间（如毫秒）即将到期的定时器列表。系统滴答值一直在随着系统的运行而动态地增加，原则上是每个tick事件会加1，定时器加入tv1中使用的下标索引是定时器到期时间expires的低8位，所以假设当前的滴答值是0x34567826，则马上到期的定时器是在tv1.vec[0x26]中，如果这时候系统加入一个在滴答值0x34567828到期的定时器，他将会加入到tv1.vec[0x28]中，运行两个tick后，系统滴答的值会变为0x34567828，很显然，在每次tick事件中，定时器系统只要以当前滴答值的低8位作为索引，取出tv1中相应的链表，里面正好包含了所有在该滴答值到期的定时器列表。

那什么时候处理tv2--tv5中的定时器？每当当前系统滴答值的低8位为0值时，这表明当前系统滴答值的第8-13位有进位发生，这6位正好代表着tv2，这时只要按当前系统滴答值的第8-13位的值作为下标，移出tv2中对应的定时器链表，然后用第2节的步骤把它们重新加入到定时器系统中来，因为这些定时器一定会在接下来的256个tick期间到期，所以它们肯定会被加入到tv1数组中，这样就完成了tv2往tv1迁移的过程。同样地，当当前系统滴答值的第8-13位为0时，这表明当前系统滴答值的第14-19位有进位发生，这6位正好代表着tv3，按当前系统滴答值的第14-19位的值作为下标，移出tv3中对应的定时器链表，然后用第2节的步骤把它们从新加入到定时器系统中来，显然它们会被加入到tv2中，从而完成tv3到tv2的迁移，tv4，tv5的处理可以以此作类推。具体地，定时器时间到需要实现下面二个函数：check和cascade，其中cascade完成时间轮的从外轮向里轮的进位。

基于Linux内核的时间轮实现代码，可以在应用程序层面实现一个基于时间轮的管理器。部分代码如下所示：



TimerManager 类的定义如下:
