Verilog中条件编译命令`ifdef、`else、`endif详解（用途、用法、仿真）

条件编译在针对不同EDA工具，选择不同激励、根据选择才执行一些功能等场合非常有用，本文对常见条件编译指令进行介绍：介绍了条件编译指令的用途、具体用法，并在此基础上进行必要仿真，验证了分析的正确性；

目录

一、概念与用途

条件编译：

用途：

二、用法

三、仿真

四、参考文献

---

一、概念与用途

条件编译：

显而易见，即只有在条件满足的时候才对这部分代码进行编译，也就是对一部分内容指定了编译的条件：

                  当满足条件时对一组语句进行编译，

                  当条件不满足时则对另外一组语句进行编译。

用途：

1、选择一个模板的不同代表部分。

2、选择不同的时序或结构信息。

3、对不同的EDA工具，选择不同的激励。（如：Verilog代码中的一部分可能因编译环境不同而不同，为避免在不同环境需要替换不同版本的Verilog 设计，条件编译就是一个很好的解决方案）

二、用法

'ifdef 宏名（标识符）
    程序段1...
'else
    程序段2...
'endif

当宏名被定义过了，就编译程序段1；反之，当宏名未被定义过，就编译程序段2；

其中，else部分可以省略。即：当宏名被定义过了，就编译程序段1；反之，不编译程序段1；

额外的，还有‘ifndef语句，与’ifdef功能相反：

即当宏名没被定义过，就编译程序段1；反之，当宏名未被定义过了，就编译程序段2；

'ifndef 宏名（标识符）
    程序段1...
'else
    程序段2...
'endif

三、仿真

为验证对条件编译的理解，以一个简单的可控与/或逻辑处理电路为例，验证条件编译语法：

实现代码：

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer: CLL guoliang
//
// Create Date: 2020/03/21 10:54:03
// Design Name:
// Module Name: c_logic
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////

module c_logic(
    input [3:0]din1,
    input [3:0]din2,
    output reg[3:0]dout
    );
`define OR 1'b1
`ifdef OR
    always@(*)
        dout = din1 & din2;
`else
    always@(*)
        dout = din1 | din2;
`endif
endmodule

编译结果（RTL电路）：

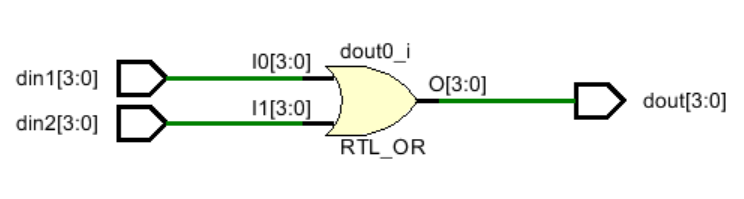

第一次编译，宏定义为与逻辑，对应RTL电路如下：

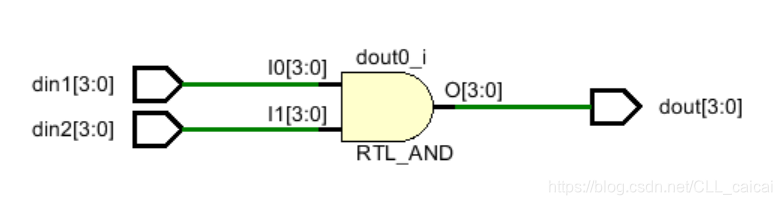

第二次编译，不再进行宏定义（或者宏定义或逻辑），对应RTL电路如下：

可以看出，实际编译结果与代码中条件编译指令的设置一致，表明之前分析中对条件编译指令的理解与介绍正确；
