PCB生成网络

很多时候，会遇到没有网络的PCB图。需要生成网络，才方便后续更改。下面以Altium Designer16为例，按步说明如何利用软件自动生成网络。

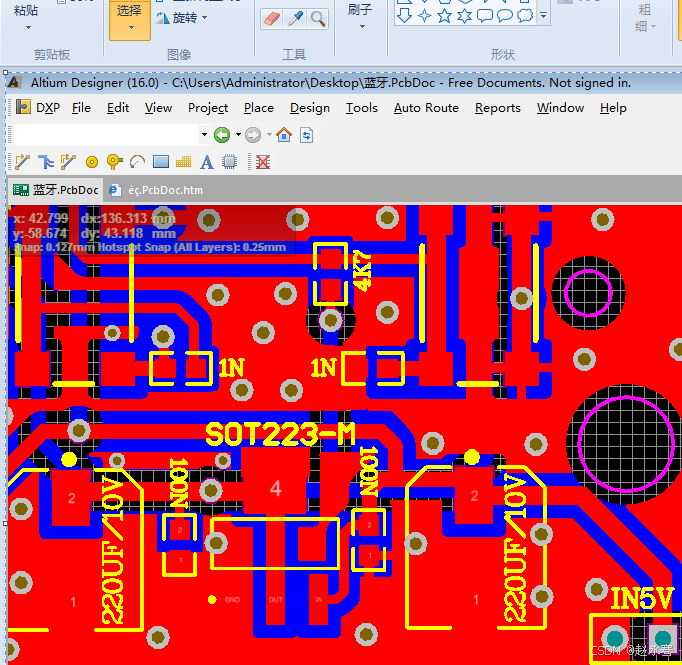

一、打开PCB

log.csdnimg.cn/direct/1d3f19cbaa724eb5828b3e8c4a54c456.png)

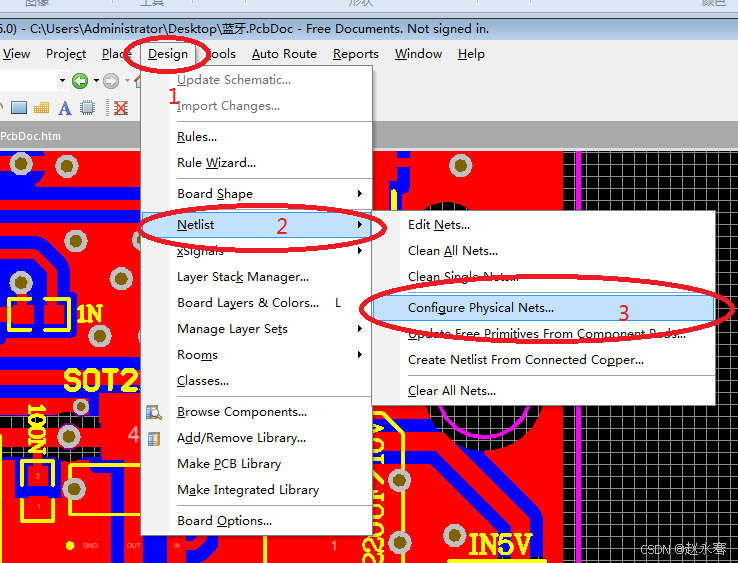

二、按1、2、3顺序依次点击。

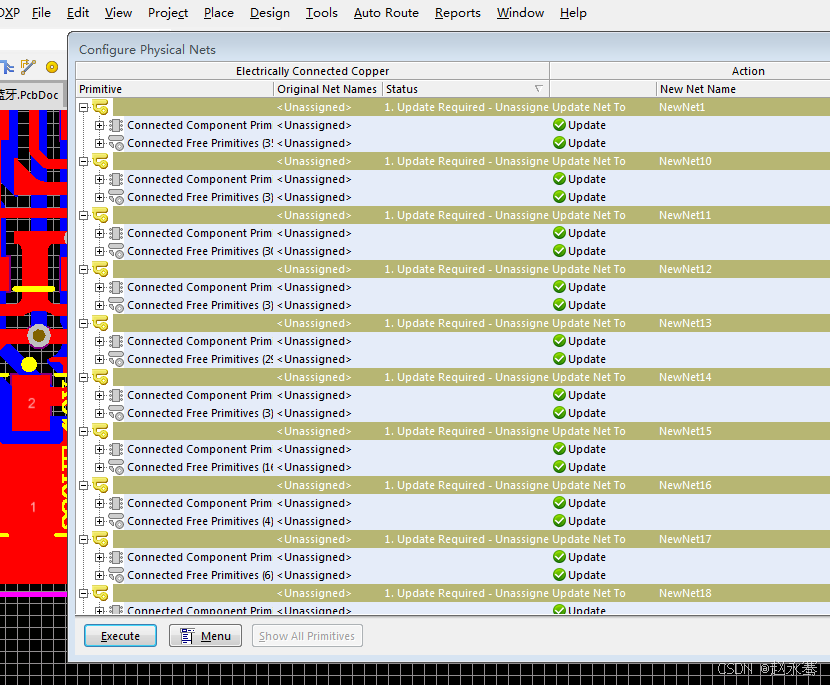

三、完成上一步骤，会出现以下窗口，点击左下角“Execute”按钮。

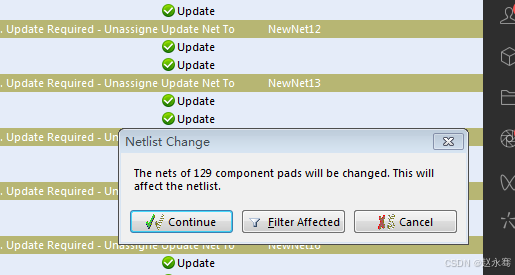

四、出现新的对话框，点击“Continue”按钮

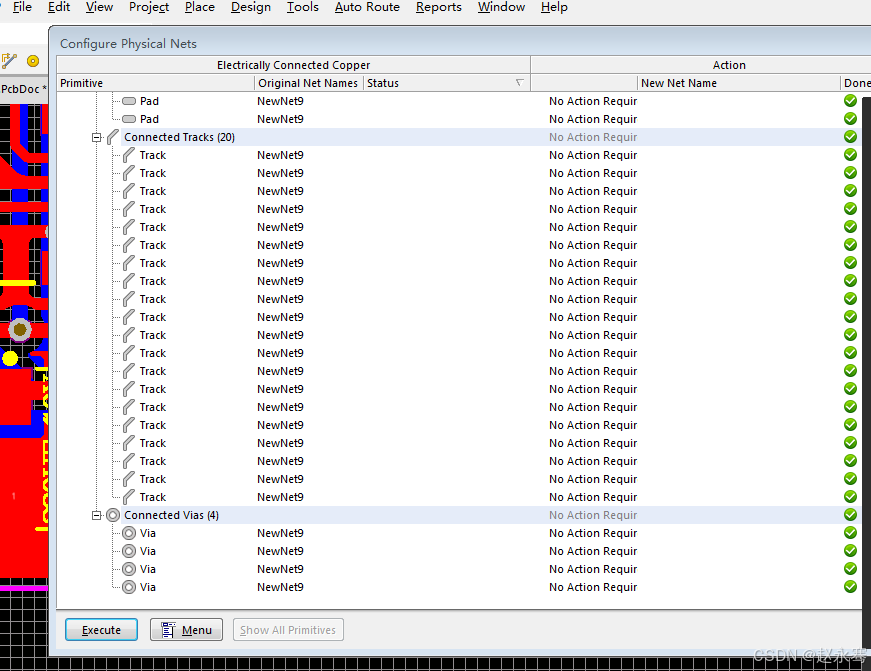

五、完成步骤四，会出现下面窗口，窗口内容会向下滚动，待滚动停止，关闭窗口，会看到PCB已经添加好网络。
