7210高性能ADC-4通道ADC采集,高信噪比，对比TI-ADC3101.
ES7210调试手册
提供IIS音频CODEC的电路原理图和代码
ES8323S完全替换ES8323 audio芯片
RK3288主板上面ES8323S完全pin对PIN兼容ES8323，驱动程序不需要更改。
ES7210是一颗4路ADC(MIC)音频模数转换IC ES7243是一颗2路ADC（MIC）音频模数转换IC 类似NAU85L40，AC108,TVL320ADC3101专业应用与人工智能AI 麦克风矩阵应用，多麦克应用。搭载模拟硅麦

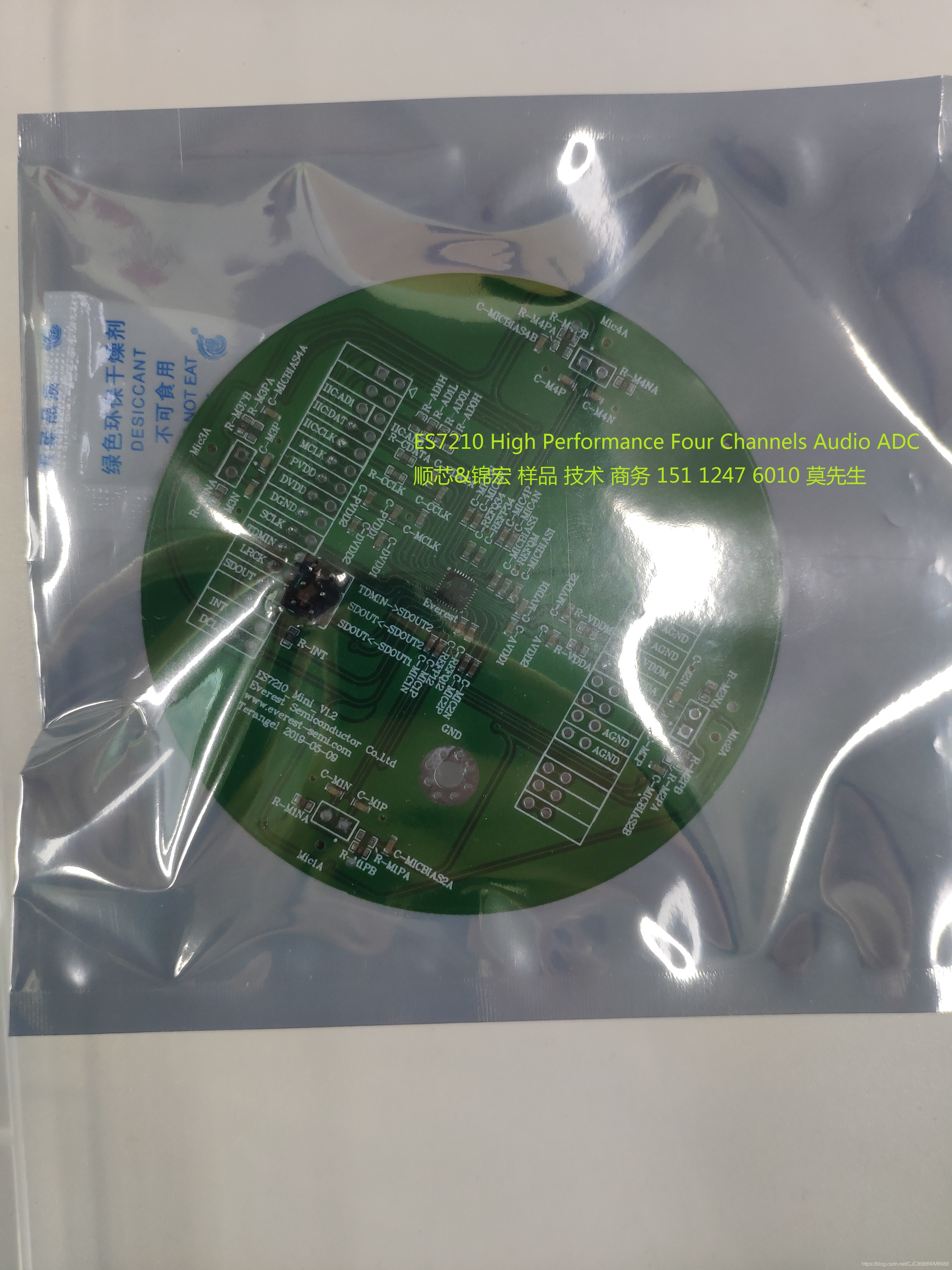

在这里插入图片描述
