B-TH-RS30温湿度传感器的连接和使用

原创 已于 2022-07-12 00:05:33 修改 · 2.8k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#学习 #硬件工程

于 2022-07-12 00:04:00 首次发布
本文详细介绍了B-TH-RS30温湿度传感器的线路接通、电脑连接步骤，包括USB-485驱动安装、串口设置，并通过CRC计算工具commix演示了如何查询和修改设备地址、读取温湿度等操作。通过设备地址、功能码、寄存器地址等指令进行通信，确保正确读取和设置传感器数据。

一、传感器的线路的接通

根据说明提示，红：VCC；黄：A+; 绿：B-；蓝：GND。
在这里插入图片描述

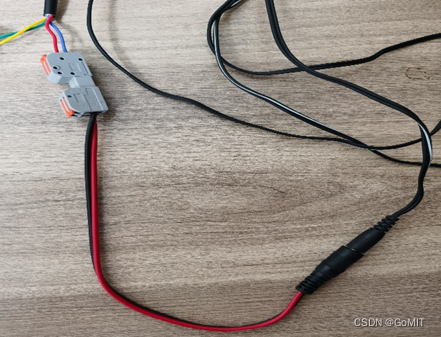

将传感器的红蓝电源线与黄绿AB通讯线分别接入电源线路一端和通讯线路一端。

在这里插入图片描述

二、传感器与电脑的连接

1.把USB-485插入电脑，安装驱动程序。

以下驱动网盘链接，提取码：3ef2。
驱动云盘

2.将温湿传感器通讯线路接通USB-485 的A、B两信号端。 USB-485插入电脑。

在这里插入图片描述
在这里插入图片描述
传感器电源线路接通电源。

3.打开设备管理器，查看新增端口号。<
