allegro有两种不经过网表直接在PCB环境里添加器件的方法，一种是无法添加网络的，可以用来添加螺丝孔或不需要网络的焊盘，第二种是添加的器件可以添加网络的，先说第一种
1.place–manually,勾上Lib选项
在这里插入图片描述

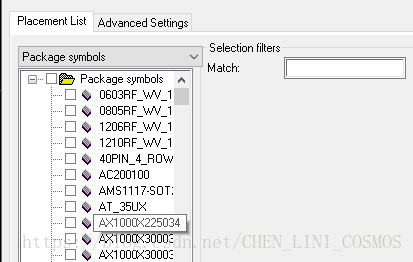

在这里找到想添加的器件放进去就可以了。这种方法放进去的器件无法添加网络

在这里插入图片描述

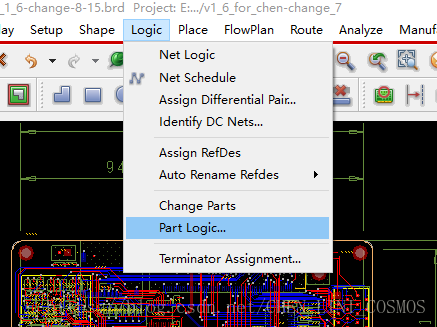

2.第二种方法，可以添加网络的器件，先进去图中的地方
在这里插入图片描述

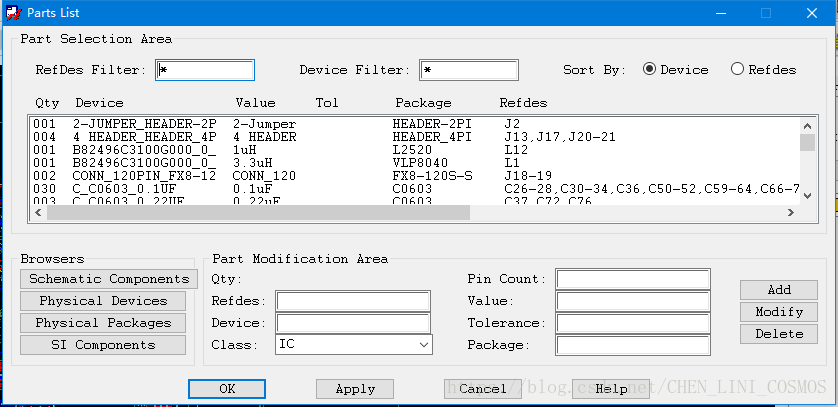

如果添加的器件在图中是已经有的，可以选择一个作为样板，直接利用封装等信息，注意器件编号不重复
在这里插入图片描述

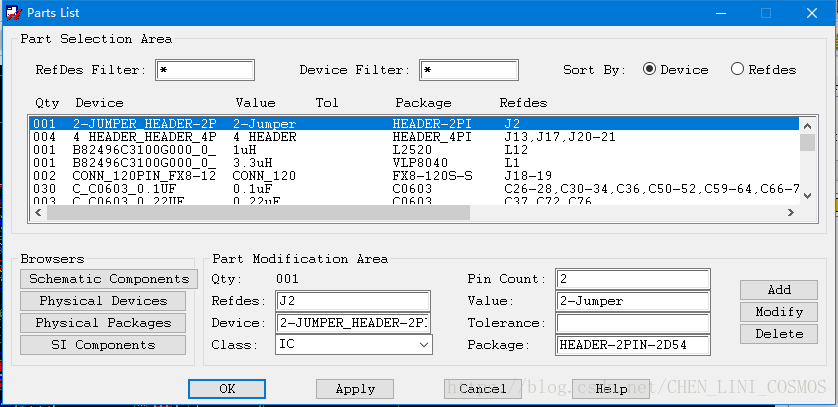

在Physical Device里选择对应的器件的psm文件，其他信息按照原来就有的填完，在Physical Package 添加symbol，添加完成之后点击add，在点击apply，器件添加完成
在这里插入图片描述

器件添加完成后到place–manually把器件放进来。

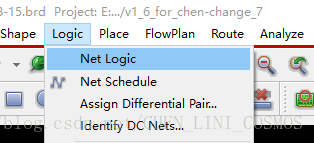

再进入这个环境添加网络就可以了

在这里插入图片描述
