[译] 深入理解 Cilium 的 eBPF 收发包路径(datapath)(KubeCon, 2019)

图解Linux网络包接收过程

拆解 Linux 网络包发送过程

Linux内核数据包L3层转发处理流程_l3_tot_len-优快云博客

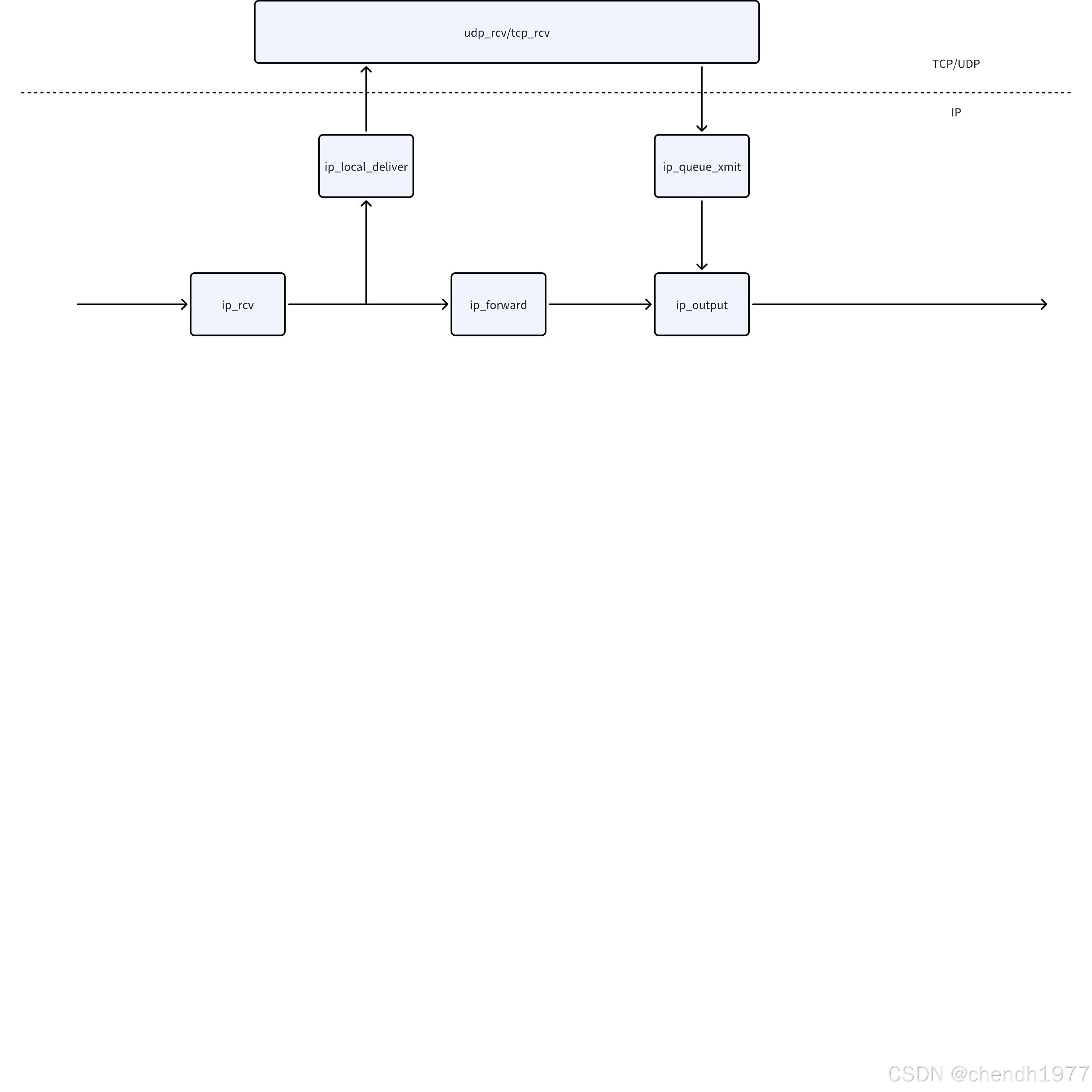

在这里插入图片描述

Packet in

//kernel/msm-5.4/net/ipv4/ip_input.c
int ip_rcv(struct sk_buff *skb, struct net_device *dev, struct packet_type *pt,
       struct net_device *orig_dev)
{
    struct net *net = dev_net(dev);

    skb = ip_rcv_core(skb, net);
    if (skb == NULL)
        return NET_RX_DROP;

    return NF_HOOK(NFPROTO_IPV4, NF_INET_PRE_ROUTING,
               net, NULL, skb, dev, NULL,
               ip_rcv_finish);
}
//kernel/msm-5.4/net/ipv4/ip_input.c
static int ip_rcv_finish(struct net *net, struct sock *sk, struct sk_buff *skb)
{
    //...

    ret = ip_rcv_finish_core(net, sk, skb, dev);
    if (ret != NET_RX_DROP)
        ret = dst_input(skb);
    return ret;
}

dst_input 根据不同的情况，可能是 ip_forward 或者是 ip_local_deliver

Packet out

int ip_output(struct net *net, struct sock *sk, struct sk_buff *skb)
{
        struct net_device *dev = skb_dst(skb)->dev;

        IP_UPD_PO_STATS(net, IPSTATS_MIB_OUT, skb->len);

        skb->dev = dev;
        skb->protocol = htons(ETH_P_IP);

        return NF_HOOK_COND(NFPROTO_IPV4, NF_INET_POST_ROUTING,
                            net, sk, skb, NULL, dev,
                            ip_finish_output,
                            !(IPCB(skb)->flags & IPSKB_REROUTED));
}
