【单片机毕业设计】【dz-995】基于STM32的智能衣柜设计

 一、功能简介

项目名：基于STM32的智能衣柜设计
项目编号：dz-995
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11检测衣柜内温湿度，当温度低于设置值，进行加热，当湿度高于设置值，进行加热和通风
2、通过DS1302获取当前时间，并能定时进行衣柜内紫外线消毒；
3、通过霍尔传感器KY-003检柜门状态，关闭时，自动打开消毒灯，打开时，消毒灯关闭
5、通过MQ-2检测烟雾值，当烟雾值大于设置最大值，进行声光报警
6、通过按键修改时间、设置消毒灯打开和关闭时间、设置各阈值，控制加热、除湿、消毒
7、通过显示屏OLED显示测量值
8、通过WIFI模块ESP8266将测量数据发送到手机端，并可以设置阈值、控制加热、除湿、消毒

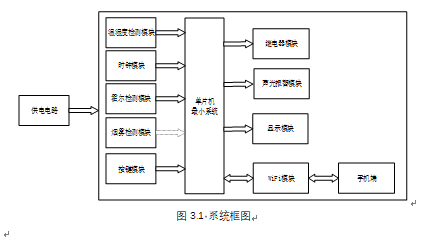

二、系统框图设计

绘制软件：VISIO
本设计以STM32F103C8T6单片机为核心控制器，结合多种模块构建智能衣柜系统，系统包括中控部分、输入部分和输出部分。中控部分采用STM32F103C8T6单片机，其主要功能是采集输入数据并进行处理，进而控制输出部分。输入部分由以下模块组成：第一部分是温湿度检测模块，用于检测衣柜内的温度和湿度；第二部分是时钟模块，用于获取当前时间并支持定时功能；第三部分是霍尔检测模块，用于检测柜门状态；第四部分是烟雾检测模块，用于检测烟雾浓度；第五部分是按键模块，用于修改时间、设置消毒灯开关时间及各阈值；第六部分是供电模块，为系统提供稳定的电源支持。输出部分由以下模块组成：第一部分是继电器模块，用于控制加热装置、通风装置及消毒灯的启停；第二部分是声光报警模块，用于在烟雾浓度超过设定最大值时发出警报；第三部分是显示模块，用于实时显示温湿度、烟雾浓度、时间及系统状态信息；除此之外还有WiFi模块，用于将测量数据传输至手机端，用户可远程设置阈值并控制加热、除湿及消毒功能；系统框图如图3.1所示。

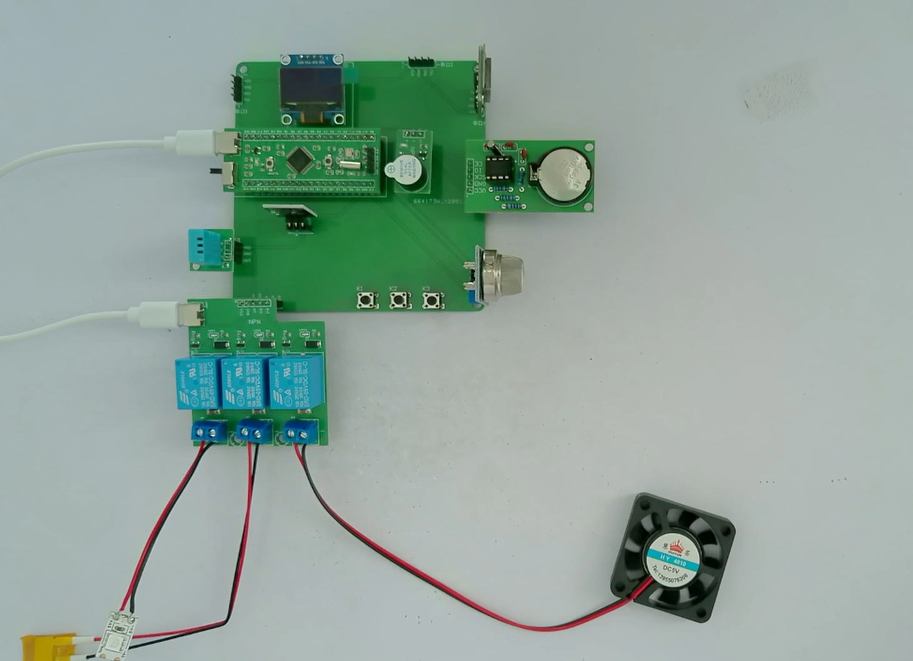

三、32实物图

单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

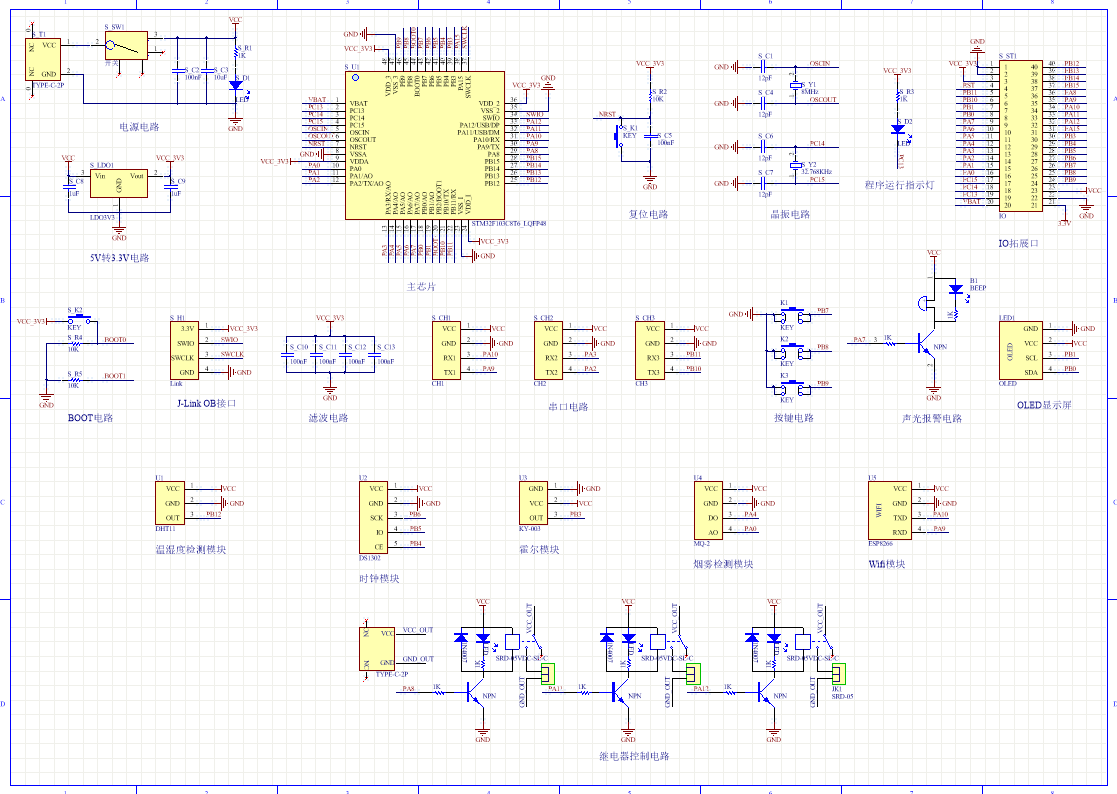

 四、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

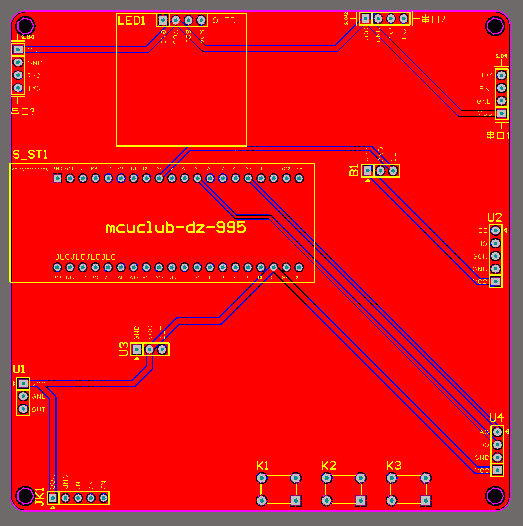

 五、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

六、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：处理函数
传参值：无
返回值：无
**********************************/
void Manage_Function(void)
{
	if(display_num == 0)								  										//测量界面
	{
		if(time_hour_begin*60+time_min_begin > time_hour_end*60+time_min_end)					//开始时间 > 结束时间
		{
			if((time_hour_end*60+time_min_end <= ds1302_buf[4]*60+ds1302_buf[5]) && (ds1302_buf[4]*60+ds1302_buf[5] < time_hour_begin*60+time_min_begin))		//当前时间不在设置的时间内
			{
				flag_time_en = 0;																													//不触发
			}
			else																																				//否则
			{
				flag_time_en = 1;																													//触发
			}
