一、功能简介

项目名：多功能食用菌生长管理系统
项目编号：dz-938
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11检测当前食用菌生长环境的温度湿度；
2、通过SGP30检测当前食用菌生产环境的CO2浓度，检测到CO2浓度大于最大值，自动打开通风；
3、通过光照检测模块检测当前食用菌生产环境的光照强度；
4、通过人体热释电D203S检测当前食用菌生产环境是否有人；
5、通过OLED显示当前环境参数；
6、通过按键设置CO2浓度的最大值；
7、通过WiFi模块将检测的数据上传到手机，手机可以设置CO2浓度最大值，可以控制通风开关；

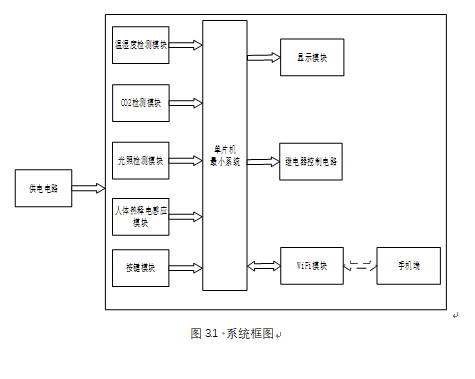

二、系统框图设计

绘制软件：VISIO
本设计以 STM32F103C8T6 单片机为核心控制器，构建多功能食用菌生长管理系统，由中控、输入和输出三部分组成。中控部分采用 STM32F103C8T6 单片机，负责接收输入模块的数据，经运算处理后驱动输出模块执行相应控制逻辑。
输入部分由五部分组成：第一部分是环境参数检测模块，包括DHT11 温湿度传感器（采集环境温湿度）、SGP30 气体传感器（检测 CO₂浓度）、5516 光照检测模块（获取光照强度）；第二部分是安防检测模块，即D203S 人体热释电模块（监测环境内人员活动）；第三部分是交互模块，通过按键实现 CO₂浓度最大值设置；第四部分是通信模块，ESP8266-WiFi 模块负责接收手机端控制指令；第五部分是供电模块，为系统提供 5V 和 3.3V 稳定电源。
输出部分由三部分组成：第一部分是显示模块，OLED 显示屏实时展示温湿度、CO₂浓度、光照强度等环境参数；第二部分是执行模块，继电器根据 CO₂浓度阈值控制通风设备启停；第三部分是数据传输模块，ESP8266-WiFi 模块将检测数据上传至手机端。

三、32实物图

单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

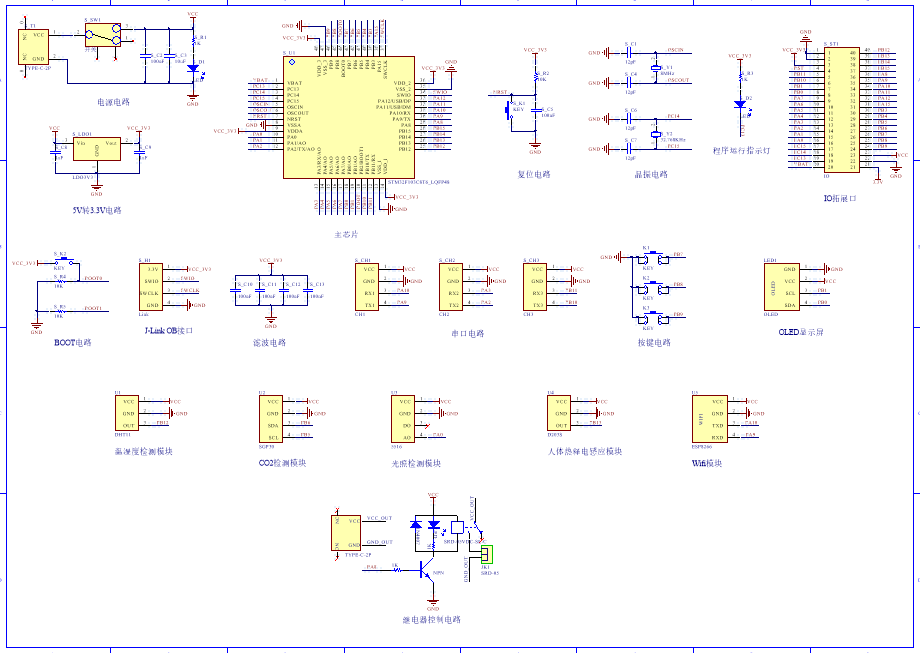

四、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

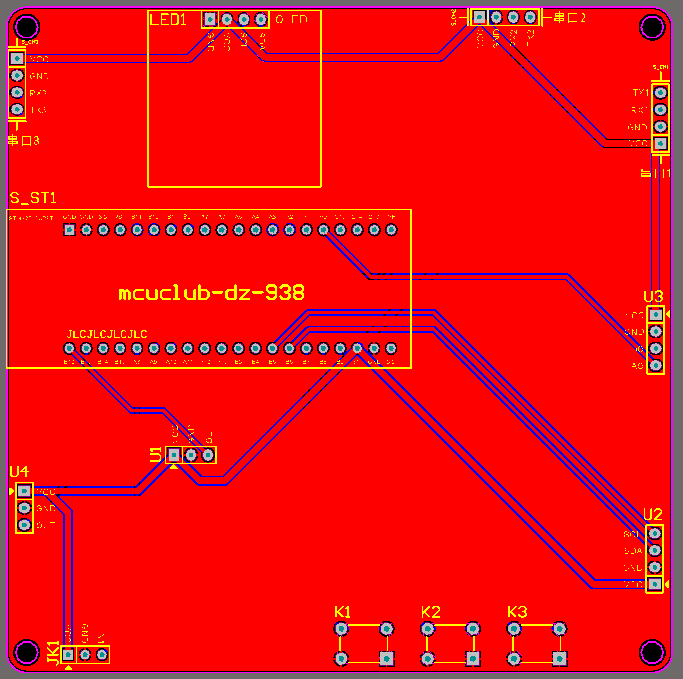

五、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

六、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：显示函数
传参值：无
返回值：无
**********************************/
void Display_Function(void)
{
	if(time_num % 10 == 0)
	{
		switch(display_num)											//根据不同的显示界面，显示不同的内容
		{
			case 0:									      				//界面0：显示测量数据
				sprintf(display_buf,"%d.%dC ",temp_value/10,temp_value%10);			//显示温度
				Oled_ShowString(1,0, display_buf);

				sprintf(display_buf,"%d.%d%% ",humi_value/10,humi_value%10);
				Oled_ShowString(1,8, display_buf);

				Oled_ShowCHinese(2,0,"光照：");
				sprintf(display_buf,"%dLux  ",light_value);		                  //显示光照值
				Oled_ShowString(2,6, display_buf);

				Oled_ShowString(3,0,"CO2 : ");																	//显示二氧化碳值
				sprintf(display_buf,"%dppm   ",co2_value);
				Oled_ShowString(3,6, display_buf);

				if(HUMAN == 0)
				{
					Oled_ShowCHinese(4,0,"人员：有人");
				}
				else
				{
					Oled_ShowCHinese(4,0,"人员：无人");
				}
