【STM32F103ZET6——库函数】8.LCD电阻屏显示

目录

底层文件

工程头文件路径引入

头文件放置位置

LCD初始化

选择字体

设置字体

清屏

显示内容

中文乱码解决方法

例程

例程说明

main.h

main.c

可以显示中文，可以显示中文，可以显示中文！！！中文字库位于Flash内存中。

底层文件

LCD显示屏的底层驱动文件由官方提供。

其中包括了下面3个文件。

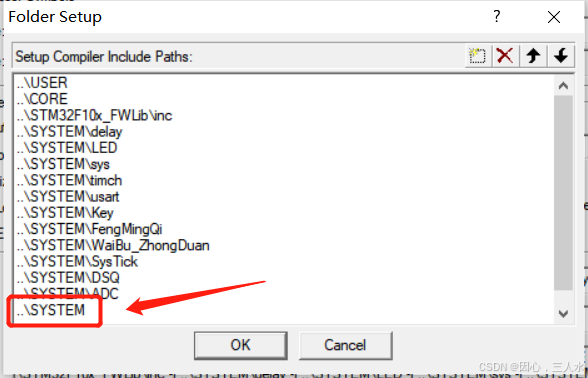

工程头文件路径引入

#include "./lcd/bsp_ili9341_lcd.h"
#include "./flash/bsp_spi_flash.h"

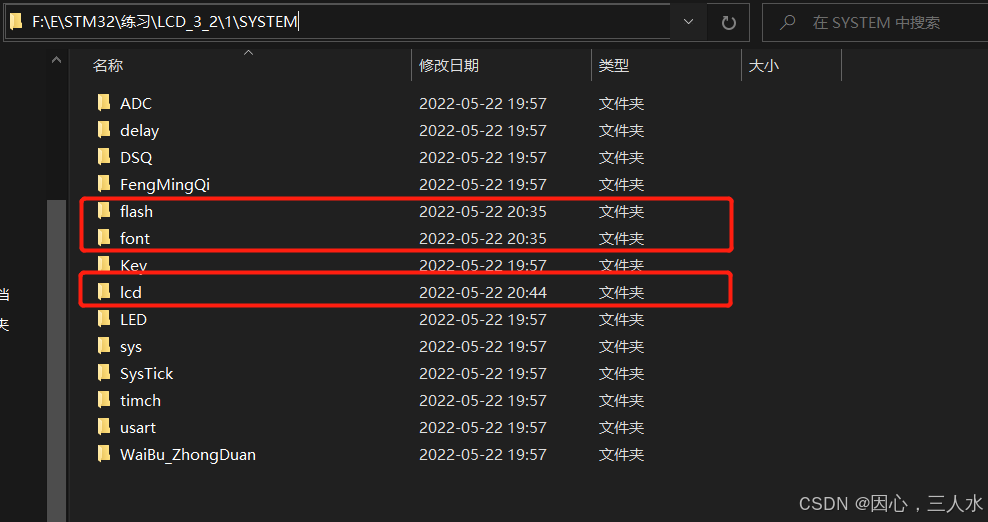

头文件放置位置

LCD初始化

void                     ILI9341_Init                    ( void );

ILI9341_Init();

选择字体

void LCD_SetFont(sFONT *fonts);

LCD_SetFont(&Font8x16);//选择字体

设置字体

#define      WHITE		 		          0xFFFF	   //白色
#define      BLACK                         0x0000	   //黑色
#define      GREY                          0xF7DE	   //灰色
#define      BLUE                          0x001F	   //蓝色
#define      BLUE2                         0x051F	   //浅蓝色
#define      RED                           0xF800	   //红色
#define      MAGENTA                       0xF81F	   //红紫色，洋红色
#define      GREEN                         0x07E0	   //绿色
#define      CYAN                          0x7FFF	   //蓝绿色，青色
#define      YELLOW                        0xFFE0	   //黄色
#define      BRED                          0xF81F
#define      GRED                          0xFFE0
#define      GBLUE                         0x07FF
void LCD_SetColors(uint16_t TextColor, uint16_t BackColor);

LCD_SetColors(WHITE,BLACK);//字体白色，背景黑色

清屏

void ILI9341_Clear( uint16_t usX, uint16_t usY, uint16_t usWidth, uint16_t usHeight );

ILI9341_Clear(0,0,LCD_X_LENGTH,LCD_Y_LENGTH);	/* 清屏，显示全黑 */void ILI9341_Clear( uint16_t usX, uint16_t usY, uint16_t usWidth, uint16_t usHeight );

ILI9341_Clear(0,0,LCD_X_LENGTH,LCD_Y_LENGTH);	/* 清屏，显示全黑 */

显示内容

void ILI9341_DispStringLine_EN_CH(  uint16_t line, char * pStr );

ILI9341_DispStringLine_EN_CH(LINE(0),"因心");//第一行显示字符串
ILI9341_DispStringLine_EN_CH(LINE(1),"，三人水");//第二行显示字符串

中文乱码解决方法

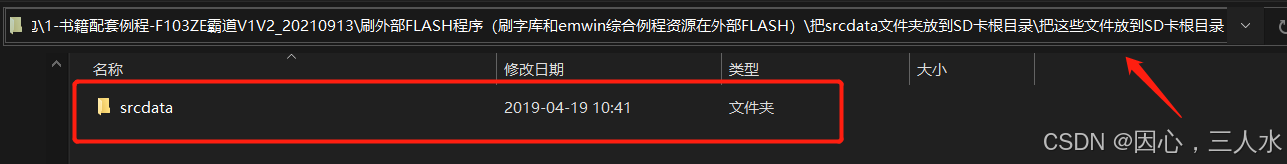

1、将下面文件放到SD卡的根目录下，然后插到单片机上。

2、将串口调试助手配置为：

波特率：115200

数据位：8

停止位：1

校验位：无

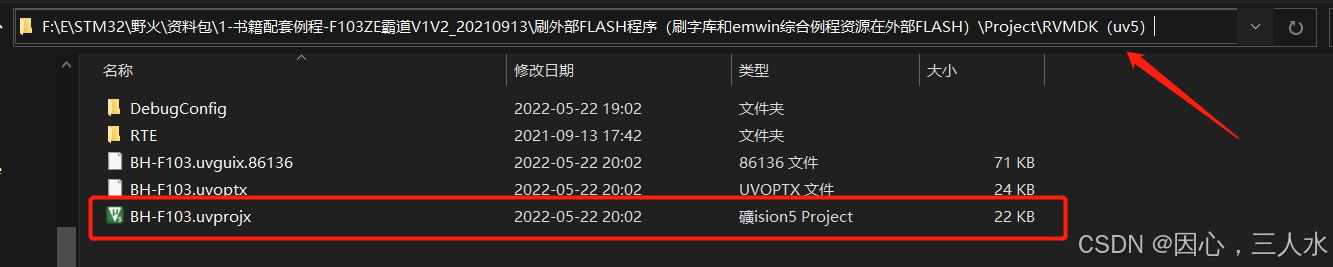

3、将下面工程源码烧入板子上，通过串口调试助手进行查看和进行相应的操作。

4、等待拷贝完成即可

例程

例程说明

在LCD显示屏上显示中文。

main.h

#ifndef _MAIN_H_
#define _MAIN_H_

#include "stm32f10x.h"                  // Device header
#include "stm32f10x_gpio.h"             // Keil::Device:StdPeriph Drivers:GPIO
#include "stm32f10x_tim.h"              // Keil::Device:StdPeriph Drivers:TIM
#include <stm32f10x_rcc.h>
#include <stm32f10x_usart.h>
#include <stm32f10x_sdio.h>
#include <misc.h>
#include <stdio.h>
#include "timch.h"
#include "bsp_SysTick.h"

#include "delay.h"
#include "./lcd/bsp_ili9341_lcd.h"
#include "./flash/bsp_spi_flash.h"

#endif

main.c

#include "main.h"

int main() {
	delay_init();
	ILI9341_Init();
	LCD_SetFont(&Font8x16);//选择字体
	LCD_SetColors(WHITE,BLACK);//字体白色，背景黑色
	ILI9341_Clear(0,0,LCD_X_LENGTH,LCD_Y_LENGTH);	/* 清屏，显示全黑 */
    while(1){
		ILI9341_DispStringLine_EN_CH(LINE(0),"因心");//第一行显示字符串
		ILI9341_DispStringLine_EN_CH(LINE(1),"，三人水");//第二行显示字符串
	}
}
