本文详细介绍了UART的TX模块设计，包括逻辑关系、设计思路和具体实现。通过状态机实现了从并行数据到串行数据的转换，讨论了如何定义tx_start、tx_ready信号，并解释了各状态的时序逻辑，如IDLE、START、TDATA、CHECK和STOP。设计中涉及波特率计算、数据传输和校验位生成等关键点。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

  三、模块设计
1.TX模块设计

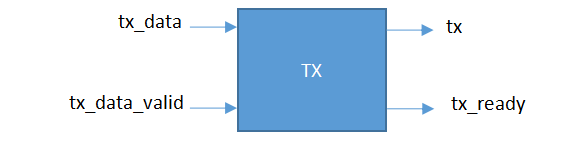

逻辑关系：
        tx_data 是输入进模块的并行数据；tx_data_valid是tx_data的使能信号；tx 是输出的每一个采样值（并转串的单bit的值）；tx_ready 是模块是否可以接收新的tx_data的信号，逻辑上只有当一组（8bit）信号处理完了，它才会置1（亦或者本身置空的时候也会为1）。

设计思路：
          （1） 看输出，tx和tx_ready。tx就是uart传输过程中采样的值，这里表示发射端发送出去的一位一位的值。所以TX的核心工作是把输入的并行数据转成串行数据。
          （2）并转串的整个过程如下：
          &n
