matplotlib多子图

原创已于 2023-12-05 15:02:39 修改 · 180 阅读

0 ·

CC 4.0 BY-SA版权

文章标签：

#python #matplotlib

于 2023-12-04 16:31:45 首次发布

该篇文章介绍了如何在Matplotlib库中利用gridspec和add_subplot函数创建一个包含多个子图的图形，展示了如何灵活地控制每个轴的位置和范围。

matplotlib画图中一个轴占据多个子图 - 知乎

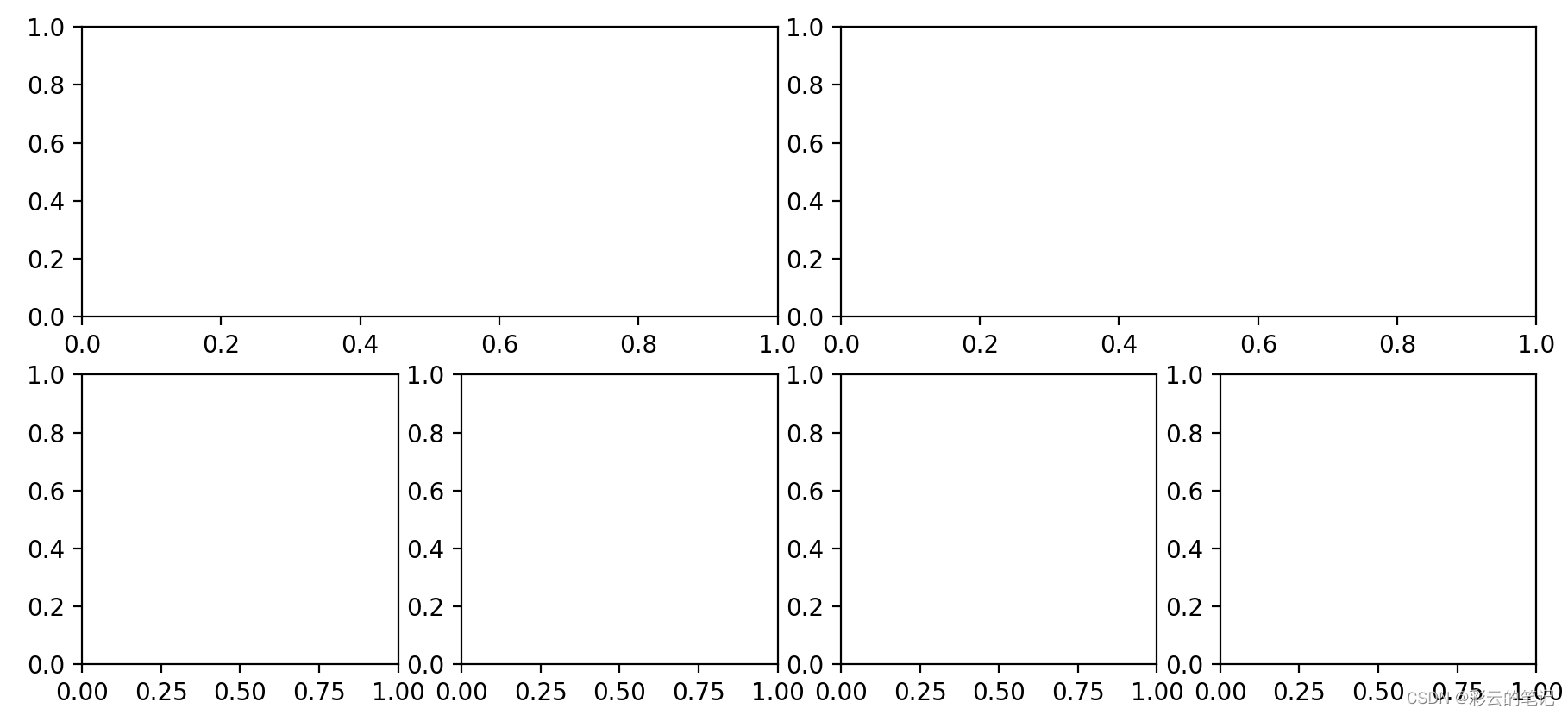

import matplotlib.pyplot as plt
fig = plt.figure()
gs = fig.add_gridspec(2,4)
ax1 = fig.add_subplot(gs[0, 0:2])
ax2 = fig.add_subplot(gs[0, 2:])
axa = fig.add_subplot(gs[1, 1])
axb= fig.add_subplot(gs[1, 2])
axc = fig.add_subplot(gs[1, 3])
axd = fig.add_subplot(gs[1, 0])

plt.show()
