基于stm32单片机电热水壶自动加热水温控制系统

 资料编号：185

一：功能介绍

1、采用stm32单片机+LCD1602显示屏+DS18B20温度模块+按键+继电器+LED，制作一个基于stm32单片机电热水壶自动加热水温控制系统Proteus仿真；

2、通过DS18B20温度传感器，读取当前的温度，数值显示到LCD1602显示屏上；

3、可以通过按键设置温度阈值，显示到LCD1602显示屏上；

4、检测到当前温度低于设置温度阈值，自动开启继电器进行水温加热；

5、当水温小于50摄氏度，开启低温指示灯，当水温大于等于50度，开启高温指示灯；

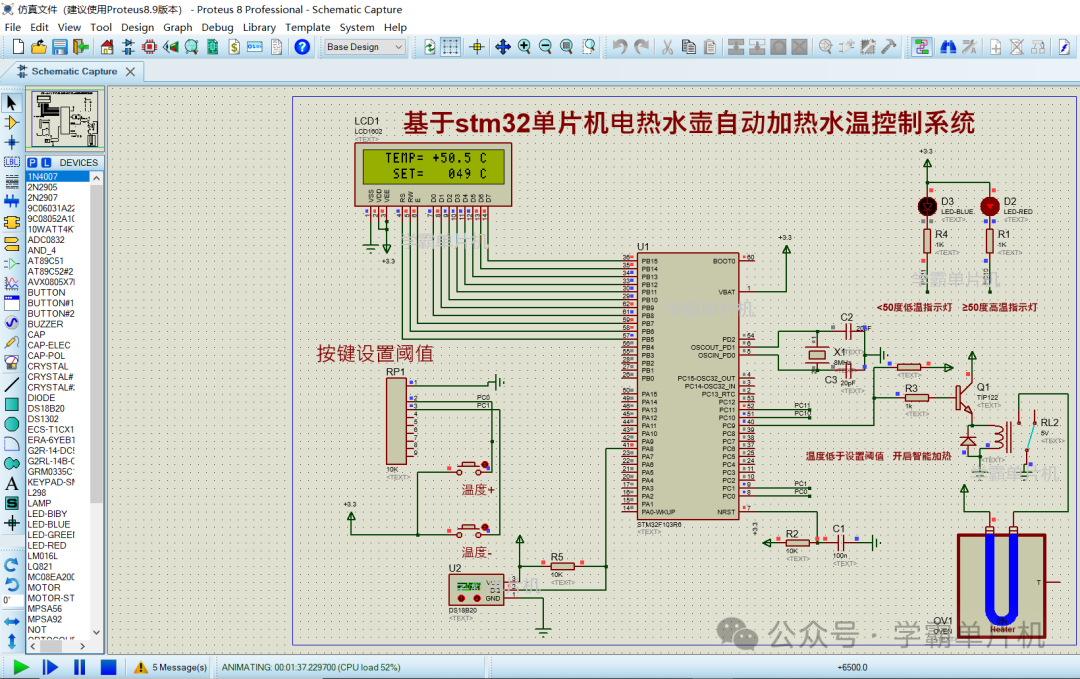

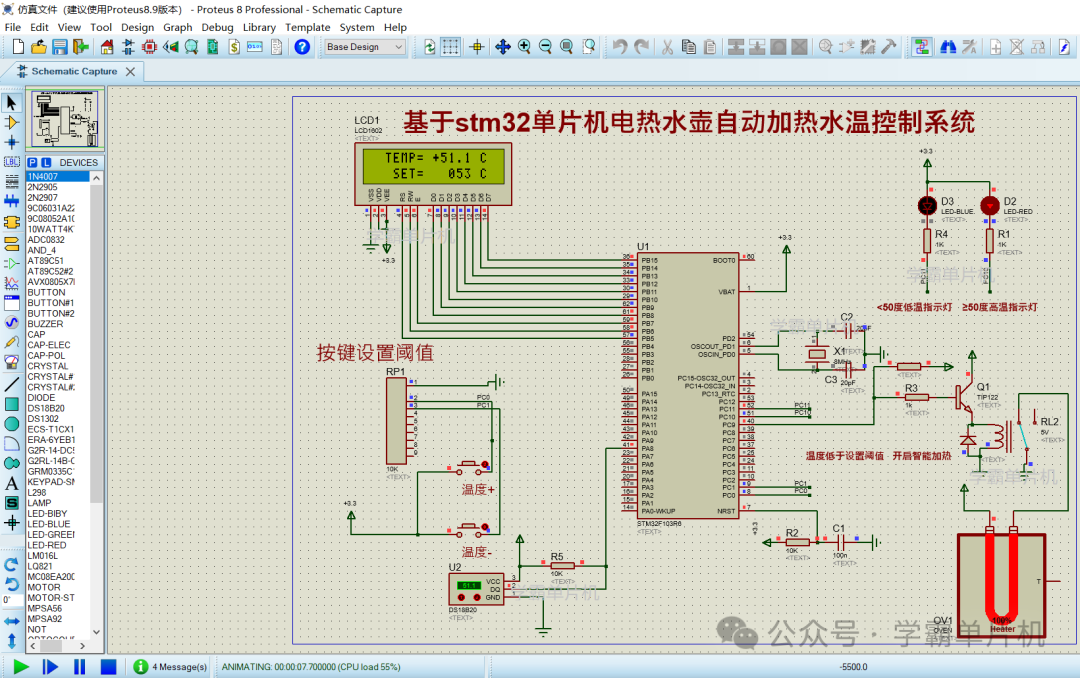

二：仿真演示视频+程序简要讲解（程序有中文注释，新手容易看懂）

185-基于stm32单片机电热水壶自动加热水温控制系统Proteus仿真+源程序

三：设计软件介绍

本设计使用C语言编程设计，程序代码采用keil5编写，程序有中文注释，新手容易看懂，仿真采用Proteus软件进行仿真，演示视频使用的是Proteus8.9版本;资料包里有相关软件包，可自行下载安装。

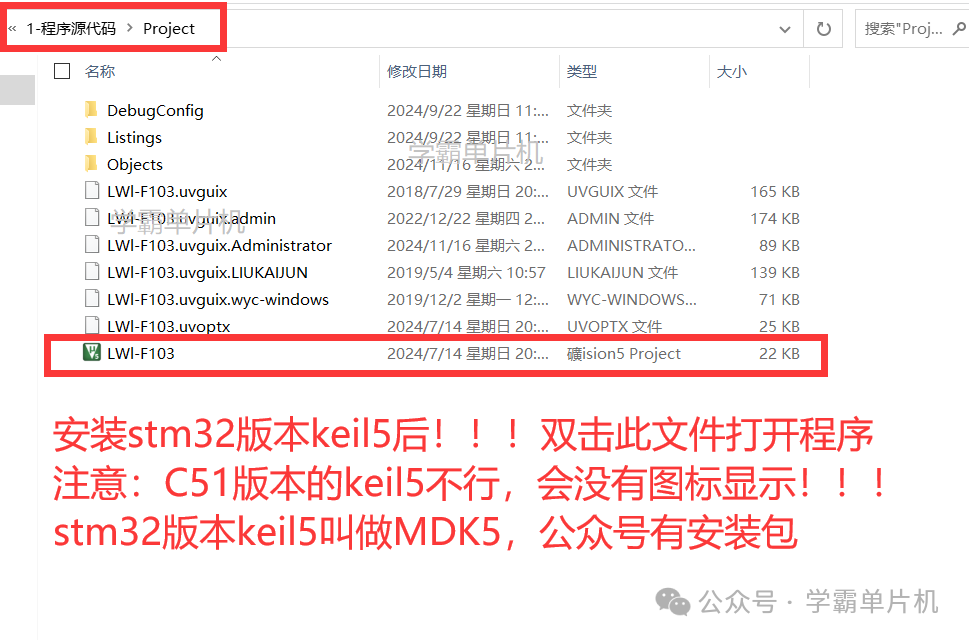

四：程序打开方法

特别注意:下载资料包以后一定要先解压! !!(建议解压到桌面上，文件路径太深会导致程序打开异常)，解压后再用keil5打开。

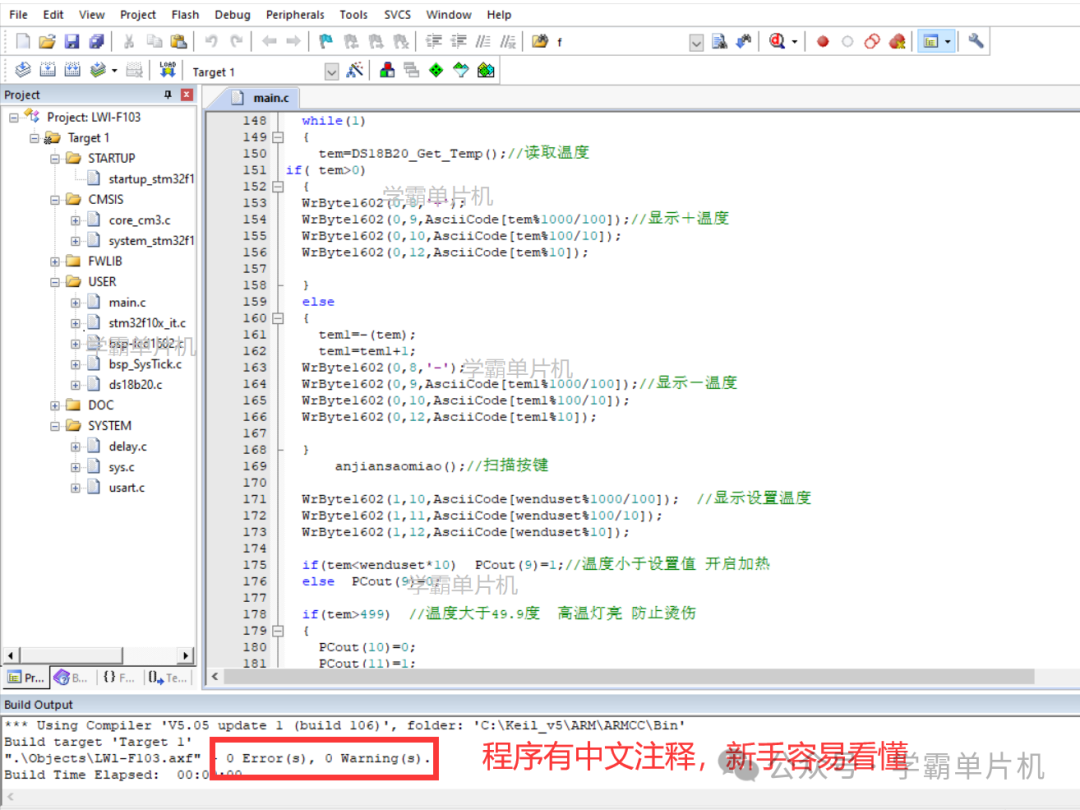

程序部分展示，有中文注释，新手容易看懂
void GPIO_Configuration(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);


  //LCD1602 管脚
  GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_8| GPIO_Pin_9| GPIO_Pin_10| GPIO_Pin_11| GPIO_Pin_12| GPIO_Pin_13| GPIO_Pin_14| GPIO_Pin_15;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
  GPIO_Init(GPIOB, &GPIO_InitStructure);
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 |GPIO_Pin_6|GPIO_Pin_5;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_Init(GPIOB, &GPIO_InitStructure);


}
void IO_out( void )
{
  GPIO_InitTypeDef GPIO_InitStructure;
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOC ,ENABLE);
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
  //按键
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0| GPIO_Pin_1| GPIO_Pin_2| GPIO_Pin_3;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;;
  GPIO_Init(GPIOC, &GPIO_InitStructure);


  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_11;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_Init(GPIOC, &GPIO_InitStructure);


}
void Delay_DS18B20(int num)
{
  while(num--) ;
}


void anjiansaomiao(void)
{


  //表明按下
  if(k1 == 1)
  {
    wenduset++;  while(k1!=0);
    if(wenduset>100) wenduset=100;
  }

  //表明按下
  if(k2 == 1)
  {
    wenduset--;  while(k2!=0);
    if(wenduset<1) wenduset=1;
  }
  }
int main(void)
{
  int t;
  short tem,tem1;
  GPIO_Configuration();//初始化
  Init1602();
  IO_out();
  delay_init();
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
  GPIO_InitTypeDef g;
  g.GPIO_Mode = GPIO_Mode_Out_PP;
  g.GPIO_Speed = GPIO_Speed_10MHz;
  g.GPIO_Pin = GPIO_Pin_8  ;
  GPIO_Init(GPIOA,&g);
   GPIO_SetBits(GPIOA,GPIO_Pin_8);    //输出1


   t=DS18B20_DQ_IN;
while(t){
    DS18B20_IO_OUT();   //SET PG11 OUTPUT


    DS18B20_DQ_OUT=0;   //拉低DQ
    Delay_DS18B20(750);       //拉低750us
    DS18B20_DQ_OUT=1;   //DQ=1
    Delay_DS18B20(15);       //15US
    DS18B20_IO_IN();  //SET PG11 INPUT
    Delay_DS18B20(100);
    t=DS18B20_DQ_IN;
}
     tem=DS18B20_Get_Temp();//读取温度


  Delay_DS18B20(1000000);
  while(1)
  {
    tem=DS18B20_Get_Temp();//读取温度
if(  tem>0)
  {
  WrByte1602(0,8,'+');
  WrByte1602(0,9,AsciiCode[tem%1000/100]);//显示＋温度
  WrByte1602(0,10,AsciiCode[tem%100/10]);
  WrByte1602(0,12,AsciiCode[tem%10]);

  }
  else
  {
    tem1=-(tem);
    tem1=tem1+1;
  WrByte1602(0,8,'-');
  WrByte1602(0,9,AsciiCode[tem1%1000/100]);//显示－温度
  WrByte1602(0,10,AsciiCode[tem1%100/10]);
  WrByte1602(0,12,AsciiCode[tem1%10]);

  }
      anjiansaomiao();//扫描按键

  WrByte1602(1,10,AsciiCode[wenduset%1000/100]);  //显示设置温度
  WrByte1602(1,11,AsciiCode[wenduset%100/10]);
  WrByte1602(1,12,AsciiCode[wenduset%10]);

  if(tem<wenduset*10)  PCout(9)=1;//温度小于设置值 开启加热
  else  PCout(9)=0;

  if(tem>499)  //温度大于49.9度  高温灯亮 防止烫伤
  {
    PCout(10)=0;
    PCout(11)=1;
  }
  else       //否则亮低温灯
  {
    PCout(10)=1;
    PCout(11)=0;
  }


  WrByte1602(0,1,' '); //字符显示
  WrByte1602(0,2,'T');
  WrByte1602(0,3,'E');
  WrByte1602(0,4,'M');
  WrByte1602(0,5,'P');
  WrByte1602(0,6,'=');
  WrByte1602(1,1,' '); //字符显示
  WrByte1602(1,2,' ');
  WrByte1602(1,3,'S');
  WrByte1602(1,4,'E');
  WrByte1602(1,5,'T');
  WrByte1602(1,6,'=');


  WrByte1602(0,11,'.');
  WrByte1602(0,14,'C');
  WrByte1602(1,14,'C');
  }
}

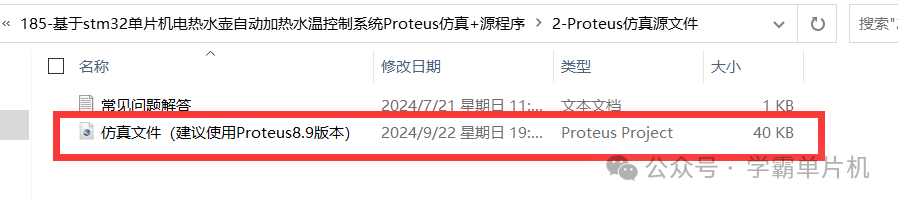

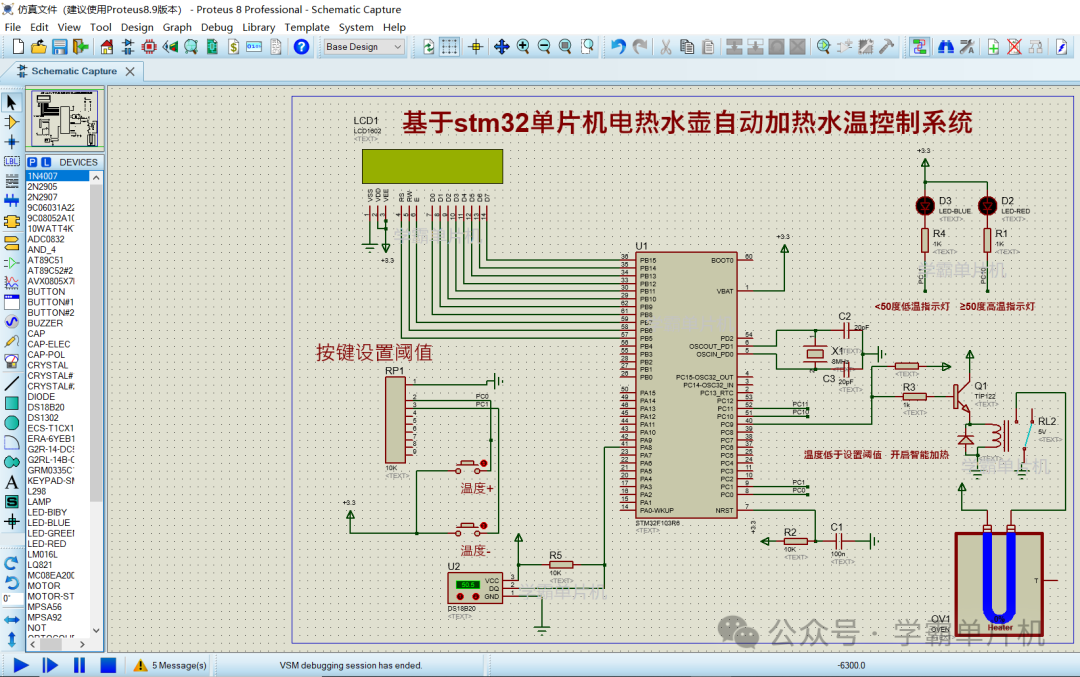

五：仿真文件（采用Proteus打开）

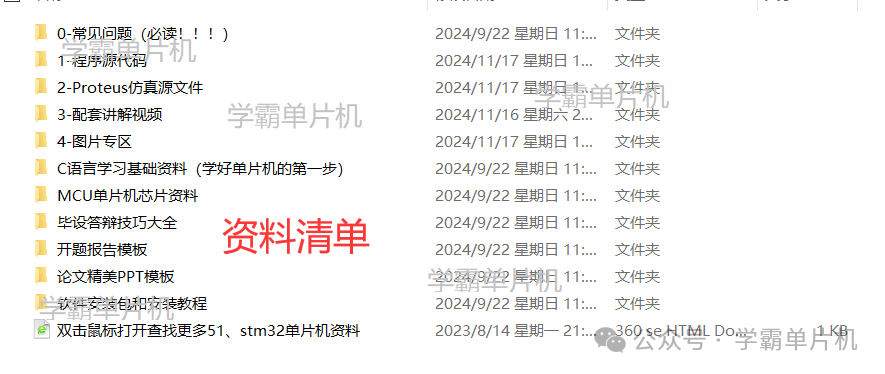

六：资料清单展示（文件中包含的相关资料）

百度网盘资料包下载链接
