12-基于51单片机智能红外遥控电源电压调节系统程序代码原理图元件清单

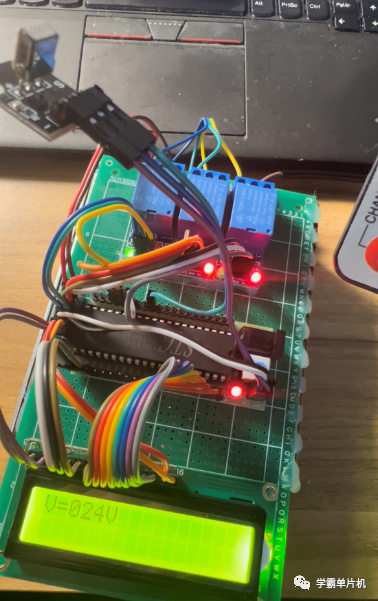

功能介绍：采用51单片机作为主控，LCD1602显示，通过红外接收来接收遥控器的按键指令，通过单片机识别解码，控制继电器打开对应通道的电压，采用的时3路输出开关电源，分别可以输出5V、12V、24V三路电压，通过红外遥控可以控制当前的电源输出哪路电压，方便电源电压切换，更加安全，全部资料都经过实物验证，程序有中文注释，新手容易看懂，资料分享下载链接：设计资料合集

12-基于51单片机智能红外遥控可调电源电压调节系统（程序+原理图+元件清单全套资料）

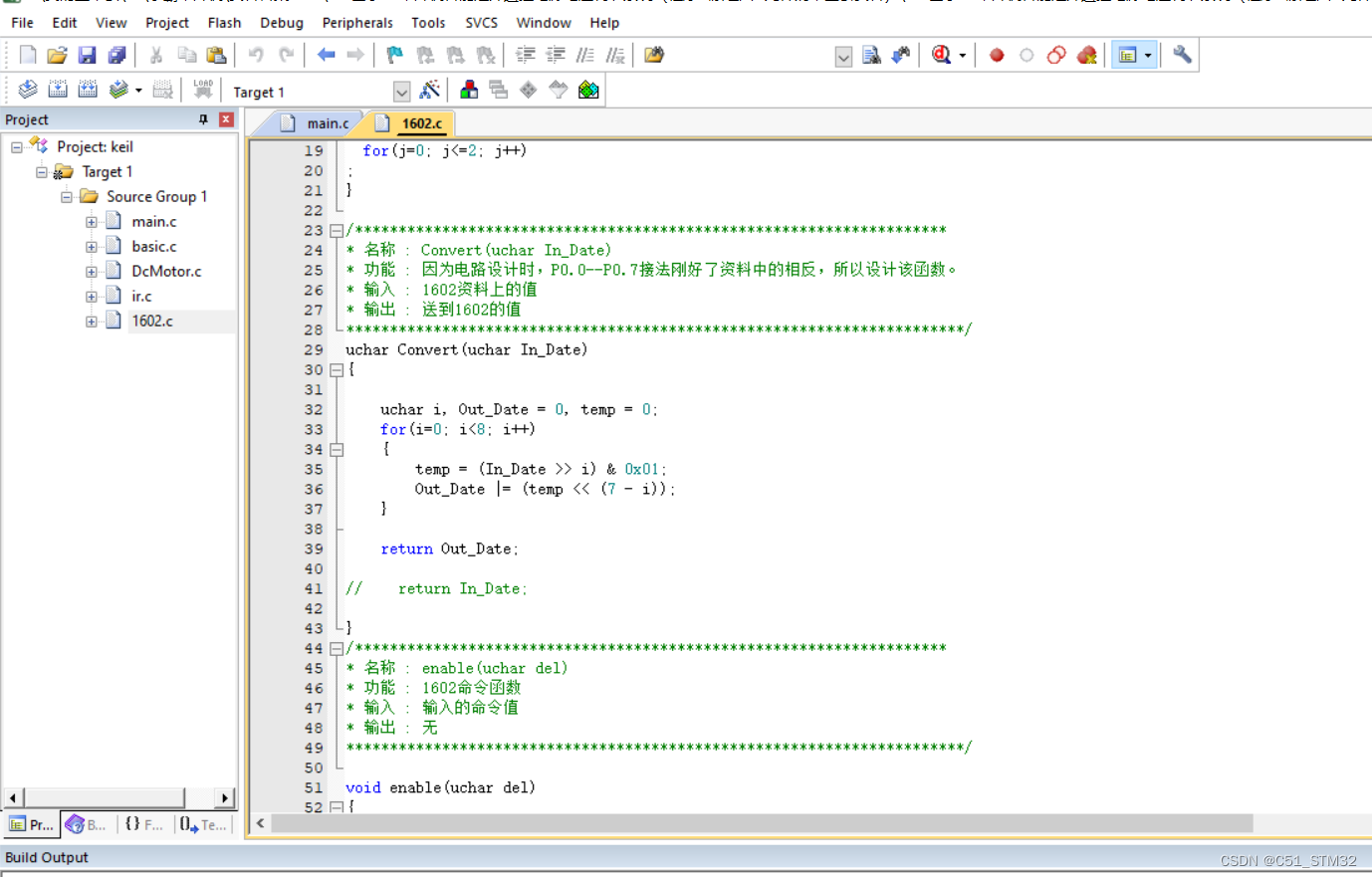

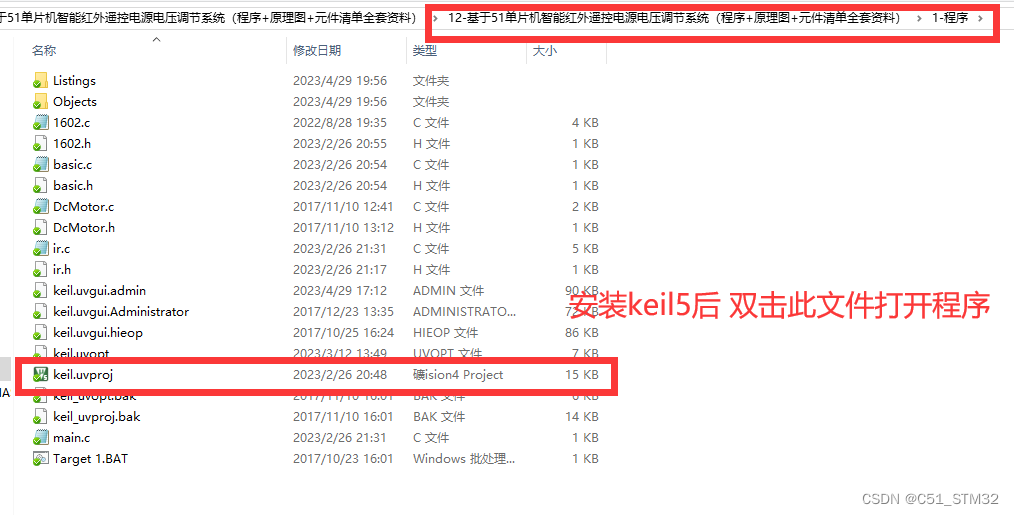

程序中文注释，新手容易看懂
/********************************************************************
* 文件名  ： 液晶1602显示.c
* 描述    :  该程序实现了对液晶1602的控制。
***********************************************************************/
#include "1602.h"
#include "math.h"

/********************************************************************
* 名称 : delay()
* 功能 : 延时,延时时间大概为140US。
* 输入 : 无
* 输出 : 无
***********************************************************************/

void delay()
{
	int i,j;
	for(i=0; i<=10; i++)
	for(j=0; j<=2; j++)
;
}

/********************************************************************
* 名称 : Convert(uchar In_Date)
* 功能 : 因为电路设计时，P0.0--P0.7接法刚好了资料中的相反，所以设计该函数。
* 输入 : 1602资料上的值
* 输出 : 送到1602的值
***********************************************************************/
uchar Convert(uchar In_Date)
{

    uchar i, Out_Date = 0, temp = 0;
    for(i=0; i<8; i++)
    {
        temp = (In_Date >> i) & 0x01;
        Out_Date |= (temp << (7 - i));
    }

    return Out_Date;

//    return In_Date;

}
/********************************************************************
* 名称 : enable(uchar del)
* 功能 : 1602命令函数
* 输入 : 输入的命令值
* 输出 : 无
***********************************************************************/

void enable(uchar del)
{
	RS = 0;
	RW = 0;
	LCD_DATA = del;
	E = 1;
	delay();
	E = 0;
	delay();
}

/********************************************************************
* 名称 : write(uchar del)
* 功能 : 1602写数据函数
* 输入 : 需要写入1602的数据
* 输出 : 无
***********************************************************************/

void write(uchar del)
{
	RS = 1;
	RW = 0;
	LCD_DATA = del;
	E = 1;
	delay();
	E = 0;
	delay();
}

/********************************************************************
* 名称 : L1602_init()
* 功能 : 1602初始化，请参考1602的资料
* 输入 : 无
* 输出 : 无
***********************************************************************/
void lcd1602_init(void)
{
	enable(0x38);
	enable(0x0c);
	enable(0x06);
	enable(0x01);
	enable(0xd0);
}

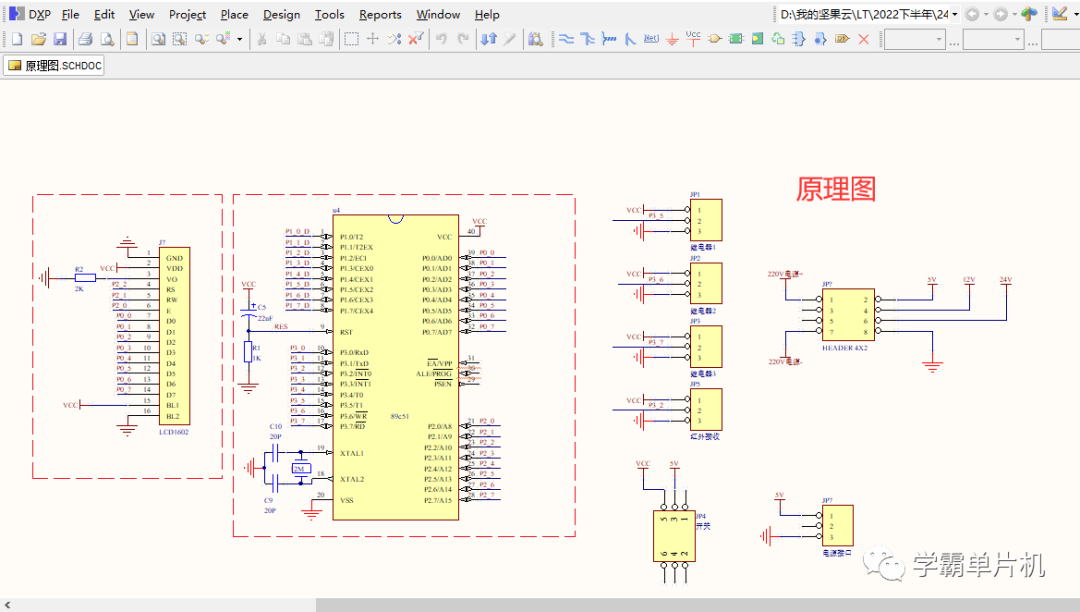

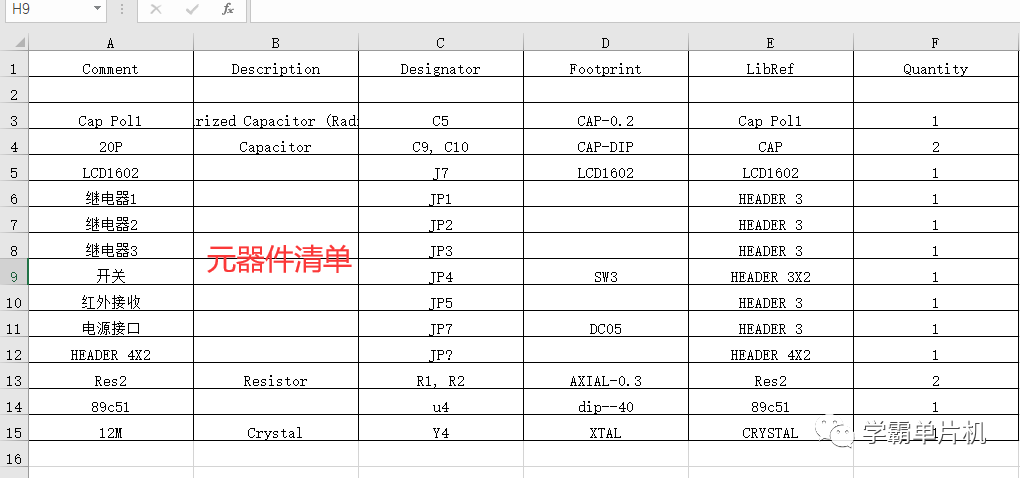

下面是原理图文件展示：

51单片机最小系统介绍
单片机（Microcontrollers）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。从上世纪80年代，由当时的4位、8位单片机，发展到现在的300M的高速单片机。本文的单片机特指51单片机，具体芯片型号是 AT89C52。需注意STC89C51,STC89C52，AT89C51,AT89C52都是51单片机的一种具体芯片型号。

最小系统组成：

51单片机最小系统：单片机、复位电路、晶振（时钟）电路、电源

最小系统用到的引脚

1、主电源引脚（2根）

VCC：电源输入，接＋5V电源

GND：接地线

2、外接晶振引脚（2根）

XTAL1：片内振荡电路的输入端

XTAL2：片内振荡电路的输出端

3、控制引脚（4根）

RST/VPP：复位引脚，引脚上

复位电路
一般来说，在电路图中，电容的的大小是10uf，电阻的大小是10k。（不特指本电路，具体参数看仿真图）

在5V正常工作的51单片机中小于1.5V的电压信号为低电平信号，而大于1.5V的电压信号为高电平信号。可以算出电容充电到电源电压的0.7倍，即电容两端电压为3.5V、电阻两端电压为1.5V时，需要的时间约为T=RC=10K*10UF=0.1S。

也就是说在单片机上电启动的0.1S内，电容两端的电压从0-3.5V不断增加，这个时候10K电阻两端的电压为从5-1.5V不断减少（串联电路各处电压之和为总电压），所以RST引脚所接收到的电压是5V-1.5V的过程，也就是高电平到低电平的过程。

单片机RST引脚是高电平有效，即复位；低电平无效，即单片机正常工作。所以在开机0.1S内，单片机系统RST引脚接收到了时间为0.1S左右的高电平信号，所以实现了自动复位。

在单片机启动0.1S后，电容C两端的电压持续充电为5V，这是时候10K电阻两端的电压接近于0V，RST处于低电平所以系统正常工作。当按键按下的时候，开关导通，这个时候电容两端形成了一个回路，电容被短路，所以在按键按下的这个过程中，电容开始释放之前充的电量。随着时间的推移，电容的电压在0.1S内，从5V释放到变为了1.5V，甚至更小。根据串联电路电压为各处之和，这个时候10K电阻两端的电压为3.5V，甚至更大，所以RST引脚又接收到高电平。单片机系统自动复位。
