芯准AS6802开源原型系统（7）：结团检测与消除之一 — 1个SM构成1个结团

本文介绍芯准AS6802时间同步开源原型系统的第七个验证案例：结团检测与消除场景中的1个SM构成1个结团。该场景验证在同步过程中，单个节点设备相对其它节点时钟偏移超过设定精度范围，导致此节点与其它节点失去同步，而结团检测功能能将其检测出来并归类为异步结团，并且在不影响其它节点的情况下修复时钟偏移，使所有节点重新同步。

案例7

一、验证环境

验证环境的网络拓扑结构如图1，实景如图2所示，由4台AS6802同步节点、1台交换机、1台4通道示波器以及控制终端PC组成。

4台AS6802时间同步节点组成一个同步域，包含1个压缩主（CM）和3个同步主（SM1~SM3）。示波器的四个通道分别连接到同步节点板卡上的测试点，探测个节点的同步脉冲信号，并实时计算同步脉冲信号间的误差。所有同步节点与控制终端PC通过一个普通交换机组成带外配置管理网络，实现控制终端PC对同步节点的配置和状态监控。所有同步节点在运行过程中采集状态信息，并实时发送给控制终端，控制终端可通过回溯这些状态报文来监控分析节点的状态变化，辅助调试与测试。

图1  验证环境网络拓扑图

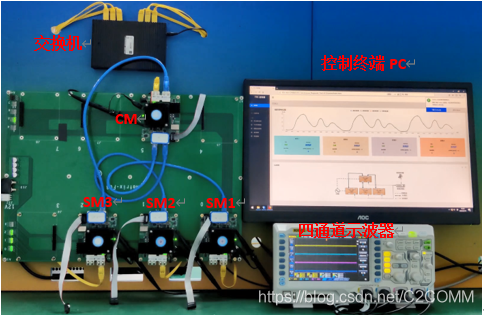

图 2 验证环境实景
