背景

在Android上，Java/Kotlin代码会编译为DEX字节码，在运行期由虚拟机解释执行。但是，字节码解释执行的速度比较慢。所以，通常虚拟机会在解释模式基础上做一些必要的优化。

在Android 5，Google采用的策略是在应用安装期间对APP的全量DEX进行AOT优化。AOT优化（Ahead of time），就是在APP运行前就把DEX字节码编译成本地机器码。虽然运行效率相比DEX解释执行有了大幅提高，但由于是全量AOT，就会导致用户需要等待较长的时间才能打开应用，对于磁盘空间的占用也急剧增大。

于是，为了避免过早的资源占用，从Android 7开始便不再进行全量AOT，而是JIT+AOT的混合编译模式。JIT（Just in time），就是即时优化，也就是在APP运行过程中，实时地把DEX字节码编译成本地机器码。具体方式是，在APP运行时分析运行过的热代码，然后在设备空闲时触发AOT，在下次运行前预编译热代码，提升后续APP运行效率。

但是热代码代码收集需要比较长周期，在APP升级覆盖安装之后，原有的预编译的热代码失效，需要再走一遍运行时分析、空闲时AOT的流程。在单周迭代的研发模式下问题尤为明显。

因此，从Android 9 开始，Google推出了Cloud Profiles技术。它的原理是，在部分先安装APK的用户手机上，Google Play Store收集到热点代码，然后上传到云端并聚合。这样，对于后面安装的用户，Play Store会下发热点代码配置进行预编译，这些用户就不需要进行运行时分析，大大提前了优化时机。不过，这个收集聚合下发过程需要几天时间，大部分用户还是没法享受到这个优化。

最终，在2022年Google推出了 Baseline Profiles （https://developer.android.com/topic/performance/baselineprofiles/overview?hl=zh-cn）技术。它允许开发者内置自己定义的热点代码配置文件。在APP安装期间，系统提前预编译热点代码，大幅提升APP运行效率。

不过，Google官方的Baseline Profiles存在以下局限性：

• Baseline Profile 需要使用 AGP 7 及以上的版本，公司内各大APP的版本都还比较低，短期内并不可用

• 安装时优化依赖Google Play，国内无法使用

为此，我们开发了一套定制化的Baseline Profiles优化方案，可以适用于全版本AGP。同时通过与国内主流厂商合作，推进支持了安装时优化生效。

方案探索与实现

我们先来看一下官方Baseline Profile安装时优化的流程：

这里面主要包含3个步骤：

1. 热点方法收集，通过本地运行设备或者人工配置，得到可读格式的基准配置文本文件（baseline-prof.txt）

2. 编译期处理，将基准配置文本文件转换成二进制文件，打包至apk内（baseline.prof和baseline.profm），另外Google Play服务端还会将云端profile与baseline.prof聚合处理。

3. 安装时，系统会解析apk内的baseline.prof二进制文件，根据版本号，做一些转换后，提前预编译指定的热点代码为机器码。

热点方法收集

官方文档(https://developer.android.com/topic/performance/baselineprofiles/create-baselineprofile)提到使用Jetpack Macrobenchmark库(https://developer.android.com/macrobenchmark) 和 BaselineProfileRule自动收集热点方法。通过在Android Studio中引入Benchmark module，需要编写相应的Rule触发打包、测试等流程。

从下面源码可以看到，最终是通过profman命令可以收集到app运行过程中的热点方法。

private fun profmanGetProfileRules(apkPath: String, pathOptions: List<String>): String {
    // When compiling with CompilationMode.SpeedProfile, ART stores the profile in one of
    // 2 locations. The `ref` profile path, or the `current` path.
    // The `current` path is eventually merged  into the `ref` path after background dexopt.
    val profiles = pathOptions.mapNotNull { currentPath ->
        Log.d(TAG, "Using profile location: $currentPath")
        val profile = Shell.executeScriptCaptureStdout(
            "profman --dump-classes-and-methods --profile-file=$currentPath --apk=$apkPath"
        )
        profile.ifBlank { null }
    }
    ...
    return builder.toString()
}

所以，我们可以绕过Macrobenchmark库，直接使用profman命令，减少自动化接入成本。具体命令如下：

adb shell profman --dump-classes-and-methods \
--profile-file=/data/misc/profiles/cur/0/com.ss.android.article.video/primary.prof \
--apk=/data/app/com.ss.android.article.video-Ctzj32dufeuXB8KOhAqdGg==/base.apk \
> baseline-prof.txt

生成的baseline-prof.txt文件内容如下：

PLcom/bytedance/apm/perf/b/f;->a(Lcom/bytedance/apm/perf/b/f;)Ljava/lang/String;
PLcom/bytedance/bdp/bdpbase/ipc/n$a;->a()Lcom/bytedance/bdp/bdpbase/ipc/n;
HSPLorg/android/spdy/SoInstallMgrSdk;->initSo(Ljava/lang/String;I)Z
HSPLorg/android/spdy/SpdyAgent;->InvlidCharJudge([B[B)V
Lanet/channel/e/a$b;
Lcom/bytedance/alliance/services/impl/c;
...

这些规则采用两种形式，分别指明方法和类。方法的规则如下所示:

[FLAGS][CLASS_DESCRIPTOR]->[METHOD_SIGNATURE]

FLAGS表示 H、S 和 P 中的一个或多个字符，用于指示相应方法在启动类型方面应标记为 Hot、Startup 还是 Post Startup：

• 带有 H 标记表示相应方法是一种“热”方法，这意味着相应方法在应用的整个生命周期内会被调用多次。

• 带有 S 标记表示相应方法在启动时被调用。

• 带有 P 标记表示相应方法是与启动无关的热方法。

类的规则，则是直接指明类签名即可：

[CLASS_DESCRIPTOR]

不过这里是可读的文本格式，后续还需要进一步转为二进制才可以被系统识别。

另外，release包导出的是混淆后的符号，需要根据mapping文件再做一次反混淆才能使用。

编译期处理

在得到base.apk的基准配置文本文件（baseline-prof.txt）之后还不够，一些库里面

（比如androidx的库里https://cs.android.com/androidx/platform/frameworks/support/+/androidx-main:recyclerview/recyclerview/src/main/baseline-prof.txt）

也会自带baseline-prof.txt文件。所以，我们还需要把这些子library内附带的baseline-prof.txt取出来，与base.apk的配置一起合并成完整的基准配置文本文件。

接下来，我们需要把完整的配置文件转换成baseline.prof二进制文件。具体是由AGP 7.x内的 CompileArtProfileTask.kt 实现的 ：

/**
 * Task that transforms a human readable art profile into a binary form version that can be shipped
 * inside an APK or a Bundle.
 */
abstract class CompileArtProfileTask: NonIncrementalTask() {
...
    abstract class CompileArtProfileWorkAction:
            ProfileAwareWorkAction<CompileArtProfileWorkAction.Parameters>() {

        override fun run() {
            val diagnostics = Diagnostics {
                    error -> throw RuntimeException("Error parsing baseline-prof.txt : $error")
            }
            val humanReadableProfile = HumanReadableProfile(
                parameters.mergedArtProfile.get().asFile,
                diagnostics
            ) ?: throw RuntimeException(
                "Merged ${SdkConstants.FN_ART_PROFILE} cannot be parsed successfully."
            )

            val supplier = DexFileNameSupplier()
            val artProfile = ArtProfile(
                    humanReadableProfile,
                    if (parameters.obfuscationMappingFile.isPresent) {
                        ObfuscationMap(parameters.obfuscationMappingFile.get().asFile)
                    } else {
                        ObfuscationMap.Empty
                    },
                    //need to rename dex files with sequential numbers the same way [DexIncrementalRenameManager] does
                    parameters.dexFolders.asFileTree.files.sortedWith(DexFileComparator()).map {
                        DexFile(it.inputStream(), supplier.get())
                    }
            )
            // the P compiler is always used, the server side will transcode if necessary.
            parameters.binaryArtProfileOutputFile.get().asFile.outputStream().use {
                artProfile.save(it, ArtProfileSerializer.V0_1_0_P)
            }

            // create the metadata.
            parameters.binaryArtProfileMetadataOutputFile.get().asFile.outputStream().use {
                artProfile.save(it, ArtProfileSerializer.METADATA_0_0_2)
            }
        }
    }

这里的核心逻辑就是做了以下3件事：

1. 读取baseline-prof.txt基准配置文本文件，下文用HumanReadableProfile表示

2. 将HumanReadableProfile、proguard mapping文件、dex文件作为输入传给ArtProfile

3. 由ArtProfile生成特定版本格式的baseline.prof二进制文件

ArtProfile类是在profgen子工程内实现的，其中有两个关键的方法：

• 构造方法：读取HumanReadableProfile、proguard mapping文件、dex文件作为参数，构造ArtProfile实例

• save()方法：输出指定版本格式的baseline.prof二进制文件

参考链接：

https://cs.android.com/android-studio/platform/tools/base/+/mirror-goog-studio-main:profgen/profgen/src/main/kotlin/com/android/tools/profgen/

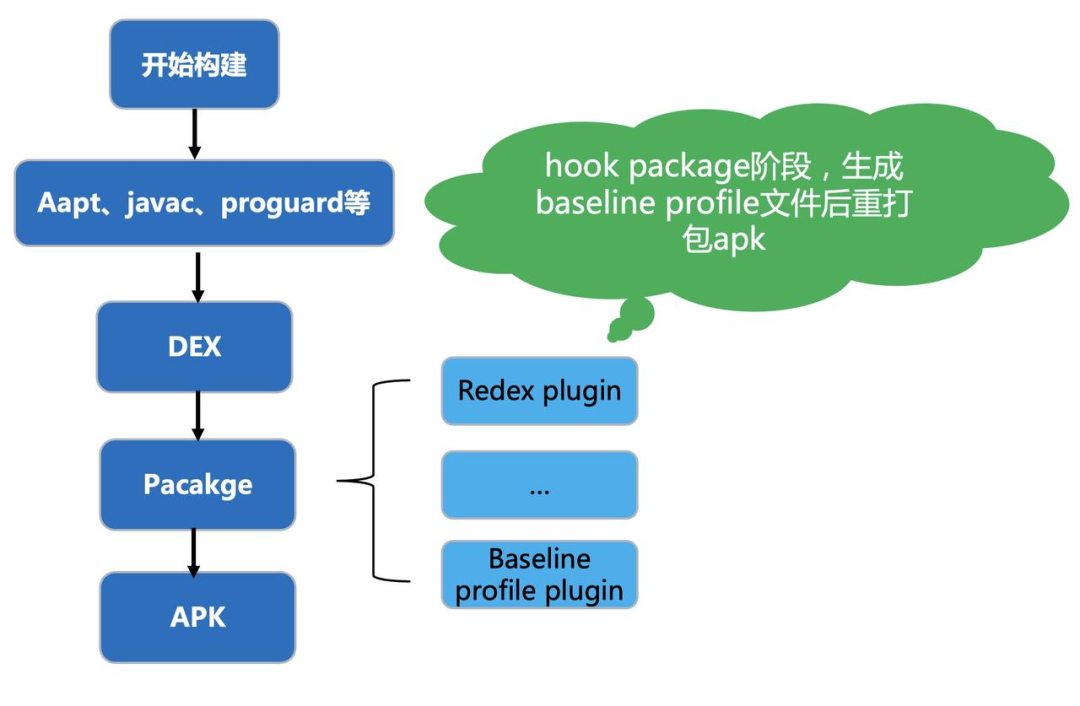

至此，我们可以基于profgen开发一个gradle plugin，在编译构建流程中插入一个自定义task，将baseline-prof.txt转换成baseline.prof，并内置到apk的asset目录。

核心代码如下：

val packageAndroidTask =
    variant.variantScope.taskContainer.packageAndroidTask?.get()
packageAndroidTask?.doFirst {
    var dexFiles = collectDexFiles(variant.packageApplication.dexFolders)
    dexFiles = dexFiles.sortedWith(DexFileComparator())
    //基准配置文件的内存表示
    var hrp = HumanReadableProfile("baseline-prof.txt")
    var obfFile: File? = getObfFile(variant, proguardTask)
    val apk = Apk(dexFiles, "")
    val obf =
        if (obfFile != null) ObfuscationMap(obfFile) else ObfuscationMap.Empty
    val profile = ArtProfile(hrp!!, obf, apk)

    val dexoptDir = File(variant.mergedAssets.first(), profDir)

    if (!dexoptDir.exists()) {
        dexoptDir.mkdirs()
    }
    val outFile = File(dexoptDir, "baseline.prof")
    val metaFile = File(dexoptDir, "baseline.profm")
    profile.save(outFile.outputStream(), ArtProfileSerializer.V0_1_0_P)
    profile.save(metaFile.outputStream(), ArtProfileSerializer.METADATA_0_0_2)
  }

自定义task主要包含以下几个步骤：

1. 解压apk获取dex列表，按照一定规则排序（跟Android的打包规则有关，dex文件名和crc等信息需要和prof二进制文件内的对应上）

2. 通过ObfuscationMap将baseline-prof.txt文件中的符号转换成混淆后的符号

3. 通过ArtProfile按照一定格式转换成baseline.prof与baseline.profm二进制文件

其中有两个文件：

• baseline.prof：包含热点方法id、类id信息的二进制编码文件

• baseline.profm：用于高版本转码的二进制扩展文件

关于baseline.prof的格式，我们从ArtProfileSerializer.kt的注释可以看到
