PCB设计安规丨爬电距离与走线规则

1、输入交流部分：

L—N之间应不小于2.5mm，L、N和大地之间也应不小于2.5mm。

2、整流后310v电压到地：

这部分的间距应不小于1.5mm。

3、变压器初级地和次级地之间：

这部分的间距应不小于6.4mm。

在设计和生产过程中，需要特别注意这些距离的合规性。如果实际的爬电距离小于这些要求，可能会导致电火花或电击等危险情况；如果在实际应用中遇到爬电距离不够的情况，可以尝试进行开槽。

这是增加爬电距离的有效方法，槽的位置和长度需要根据实际应用情况，进行适当的设计和调整。需要注意的是，开槽时不能破坏电路板的其他部分，尤其是不能破坏绝缘层。

注意：

1、间距设计原则，一般1mm间距耐压300v，在条件满足的情况下，间距设置越大越好。

2、开槽时要注意槽的位置、长短是否合适，以满足爬电距离的要求。

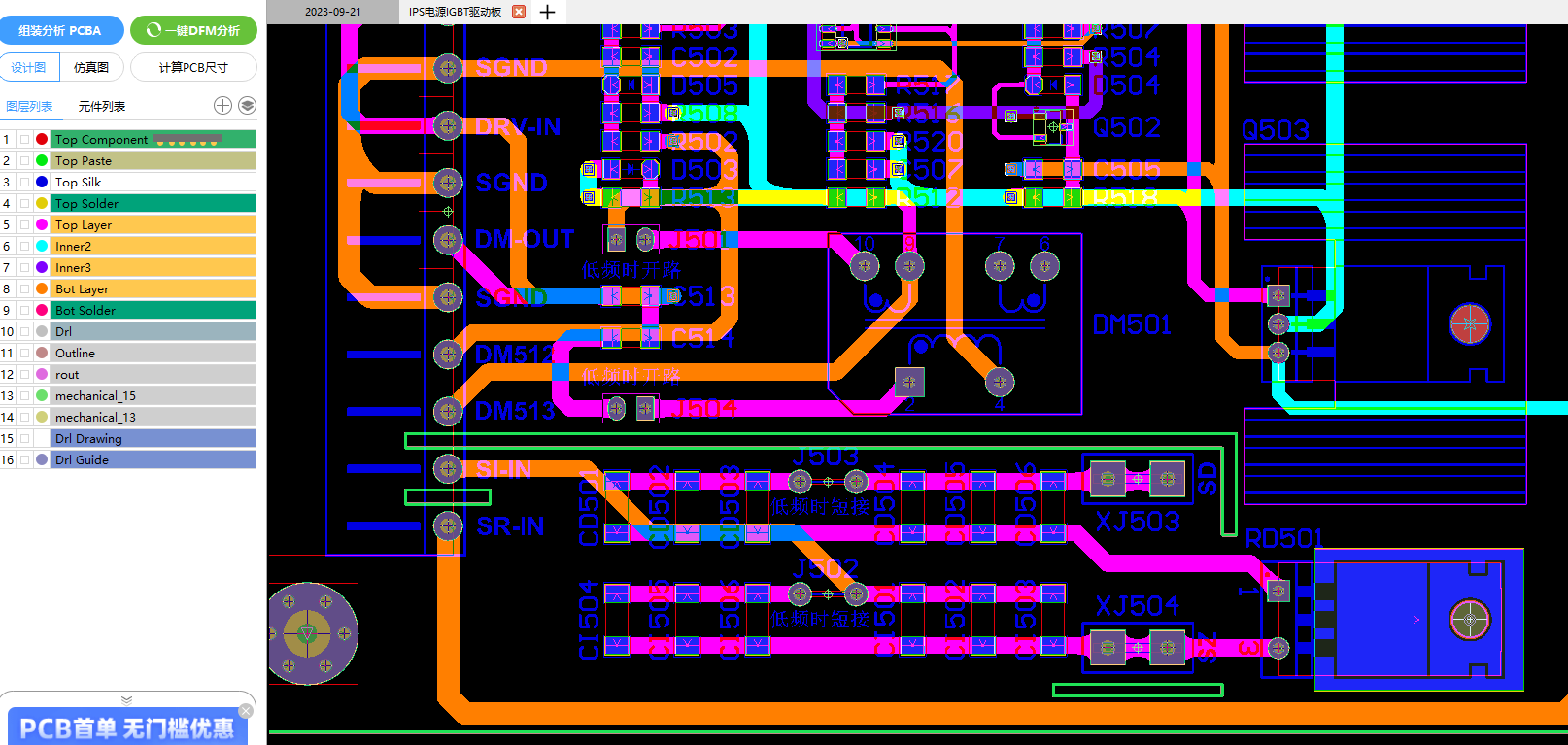

二、走线要求

1、走线的间距：

根据PCB生产厂家的加工能力，导线和导线之间、导线到焊盘之间的间距不得低于4mil。通常情况下，为了满足生产需要，一般常规间距在10mil左右。

2、走线的宽度：

走线的宽度应根据电流的大小来确定。例如当铜厚1OZ时，1mm线宽可按电流1A来取值，在条件允许的情况下，走线应尽可能宽，以降低电阻并提高可靠性。

补充：

1、在设计过程中，要尽量减少线路的长度和弯曲度，以减少电阻和电感。

2、在可能的情况下，应尽量使用宽导线和大间距来提高可靠性。

3、避免导线交叉或重叠，以防止电磁干扰和热效应。

4、在需要高频信号传输的情况下，应使用屏蔽电缆或光纤传输，以减少干扰。

5、在需要高电流传输的情况下，应使用粗导线以减少电阻。

6、在可能发生机械应力的地方，应使用适当的外护套来保护导线。

7、在设计过程中要考虑线路的可维护性，以便于维修和更换元件。

综上所述，PCB Layout的安规爬电距离和走线设计要求，是确保电路板安全稳定运行的重要因素。在设计过程中，要充分考虑各种因素，遵守相关规范和标准，提高电路板的可靠性、稳定性和安全性。
