[转子动力学]-阻尼固有频率

[转子动力学]-阻尼固有频率

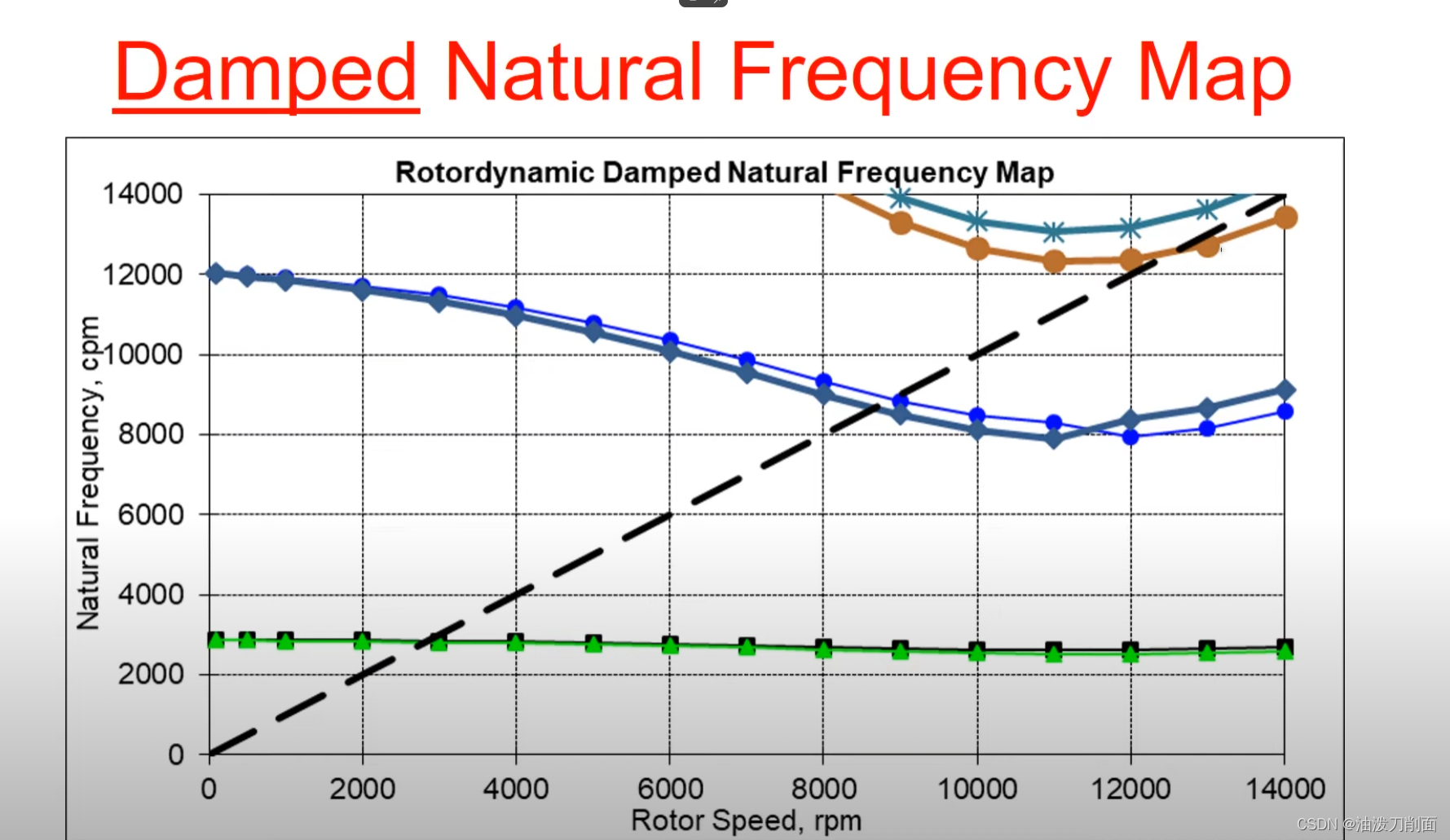

以下为阻尼固有频率图：

在图中可以看出，转子的不同模态的固有频率是随着转子的激励频率变化而发生改变的，这是因为固有频率是与支撑刚度相关的，而转速的变化又会导致支撑刚度的变化。

注：

1. 工业中绝大部分转子动力学分析是关于线性和稳态下的分析。
2. 计算和绘制阻尼固有频率图是转子动力学中最常见的工作。

阻尼固有频率与支撑刚度、阻尼和虚拟质量相关，一般来说，轴承厂家会提供这些参数，以便在仿真中输入这些数据。

注：

转子的旋转会引起流体效应，例如为系统贡献质量。例如，液体密封会导致显着的直接刚度和附加质量（虚拟质量）系数，从而导致泵的固有频率（临界速度）发生显着变化。

下图为阻尼固有频率实际案例，在升速过程中，会依次经过图片中红圈中的临界转速。

而实际的临界转速又与阻尼比相关，此时就需要查看阻尼比与临界转速的对照表。

一般来说，越高的转速就需要更高的阻尼比，猜测是由于高速下轴承支撑刚度降低，所以就更需要一个高阻尼来控制。
