小车代码

ROS小车运动学正逆解代码讲解

我们打开Huanyu_usart.c文件

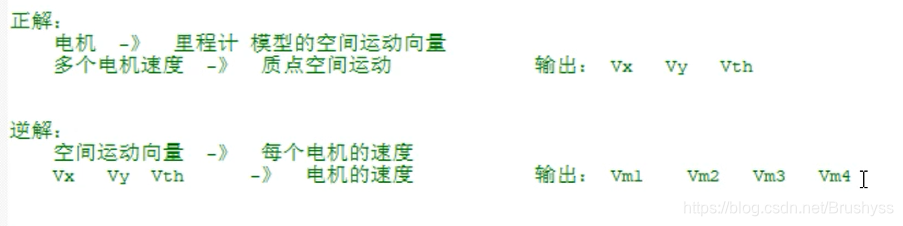

运动学通常分为正解和逆解
正解（上传）：
用电机的速度来计算里程计（模型的空间运动向量数据），使用多个电机的速度去计算质点空间运动，最终输出：Vx\Vy\Vth
逆解（下发）：
将空间运动向量转化为每个电机的速度，将Vx\Vy\Vth转换为电机的速度，最终输出：Vm1、Vm2、Vm3、Vm4即每个电机的速度
在这里插入图片描述
正解的计算在main.c
在这里插入图片描述
电机顺序为
2←→1
3←→4

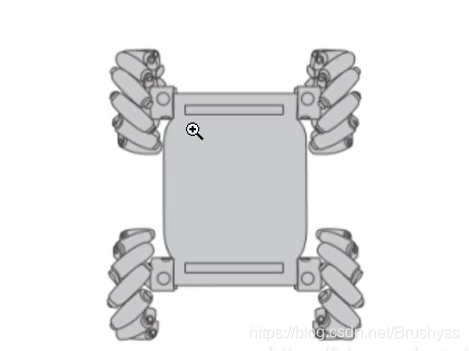

轮子的安装方式为
在这里插入图片描述
根据公式进行速度的计算
