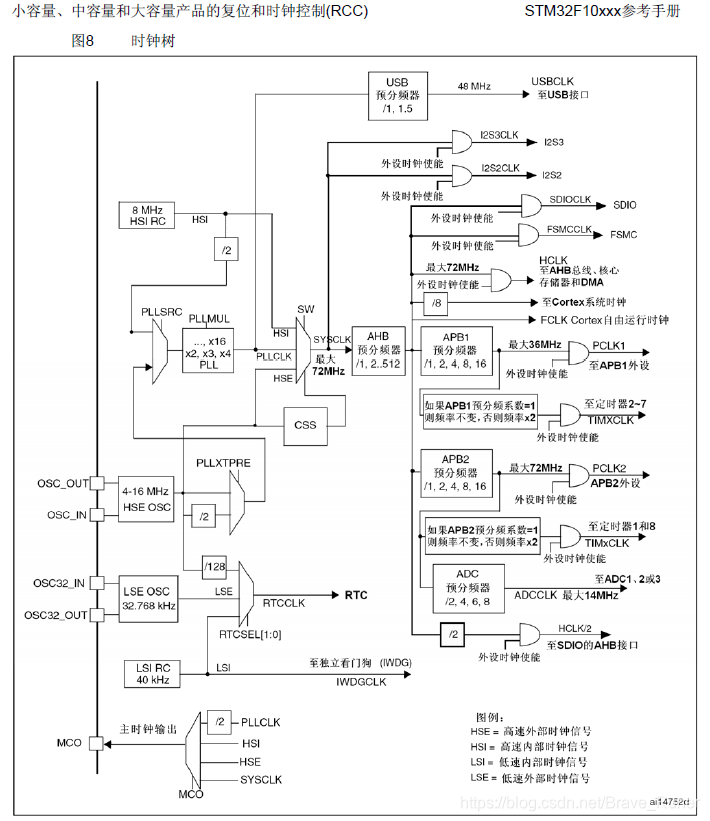

时钟树

在这里插入图片描述

简单总结一下：

PLLCLK的来源有三个，HSE、HSE/2、HSI/2，一般选 HSE = 8M

SYSCLK(系统时钟)的来源有三个，PLLCLK(锁相环)、HSE、HEI，一般选 PLLCLK * 9 = 72M

AHB总线上的时钟 HCLK = SYSCLK = 72M

APB1总线上的时钟 PCLK1 = HCLK/2 = 36M

APB2总线上的时钟 PCLK2 = HCLK = 72M

官方固件库的时钟配置（通过寄存器）

static void SetSysClockTo72(void)
{


  __IO uint32_t StartUpCounter = 0, HSEStatus = 0;

  /* SYSCLK, HCLK, PCLK2 and PCLK1 configuration ---------------------------*/
  /* 使能 HSE */
  RCC->CR |= ((uint32_t)RCC_CR_HSEON);

  /* 等待HSE就绪并做超时处理 */
  do
  {


    HSEStatus = RCC->CR & RCC_CR_HSERDY;
    StartUpCounter++;
  } while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));

  if ((RCC->CR & RCC_CR_HSERDY) != RESET)
  {


    HSEStatus = (uint32_t)0x01;
  }
  else
  {


    HSEStatus = (uint32_t)0x00;
  }

  // 如果HSE启动成功，程序则继续往下执行
  if (HSEStatus == (uint32_t)0x01)
  {


    // 使能预取指
    FLASH->ACR |= FLASH_ACR_PRFTBE;

    // Flash 2 wait state
    FLASH-&g
