该博客介绍了C51单片机进行LCD1602显示控制的实验，旨在掌握LCD1602的显示方法和Proteus仿真调试技巧。实验任务包括编写程序，分析运行结果，并在Proteus中实现LCD1602显示双行字符的仿真。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实验目的：

掌握LCD1602显示控制方法；
掌握利用Proteus进行单片机控制系统的仿真及调试方法。

任务：

根据要求编写程序，并写出原理性注释；
将检查程序运行的结果，分析一下是否正确；
完成所建工程的仿真及调试。

实验内容

设计51单片并行口实现LCD1602的显示控制，要求在Protues中设计接口电路图，并编程实现在LCD1602上显示出双行字符（显示具体内容自定）。

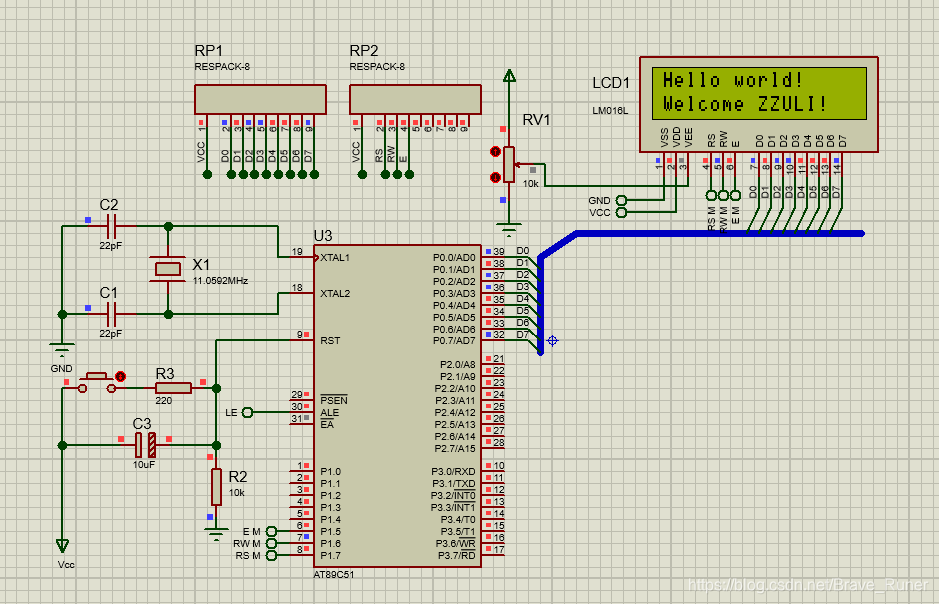

Proteus 原理图及运行仿真结果

在这里插入图片描述

代码

#include <reg51.h>
typedef unsigned char uchar;
typedef unsigned int uint;

#define out P0
sbit E=P1^5;
sbit RW=P1^6;
sbit RS=P1^7;

void delay(uint j); //延时
void delay_ms(uchar t); //ms级延时
void check_busy(); //查忙
void write_command(uchar com); //写命令
void write_data(uchar wdata); //写数据
void lcd_initial
