BGP综合实验（华为）

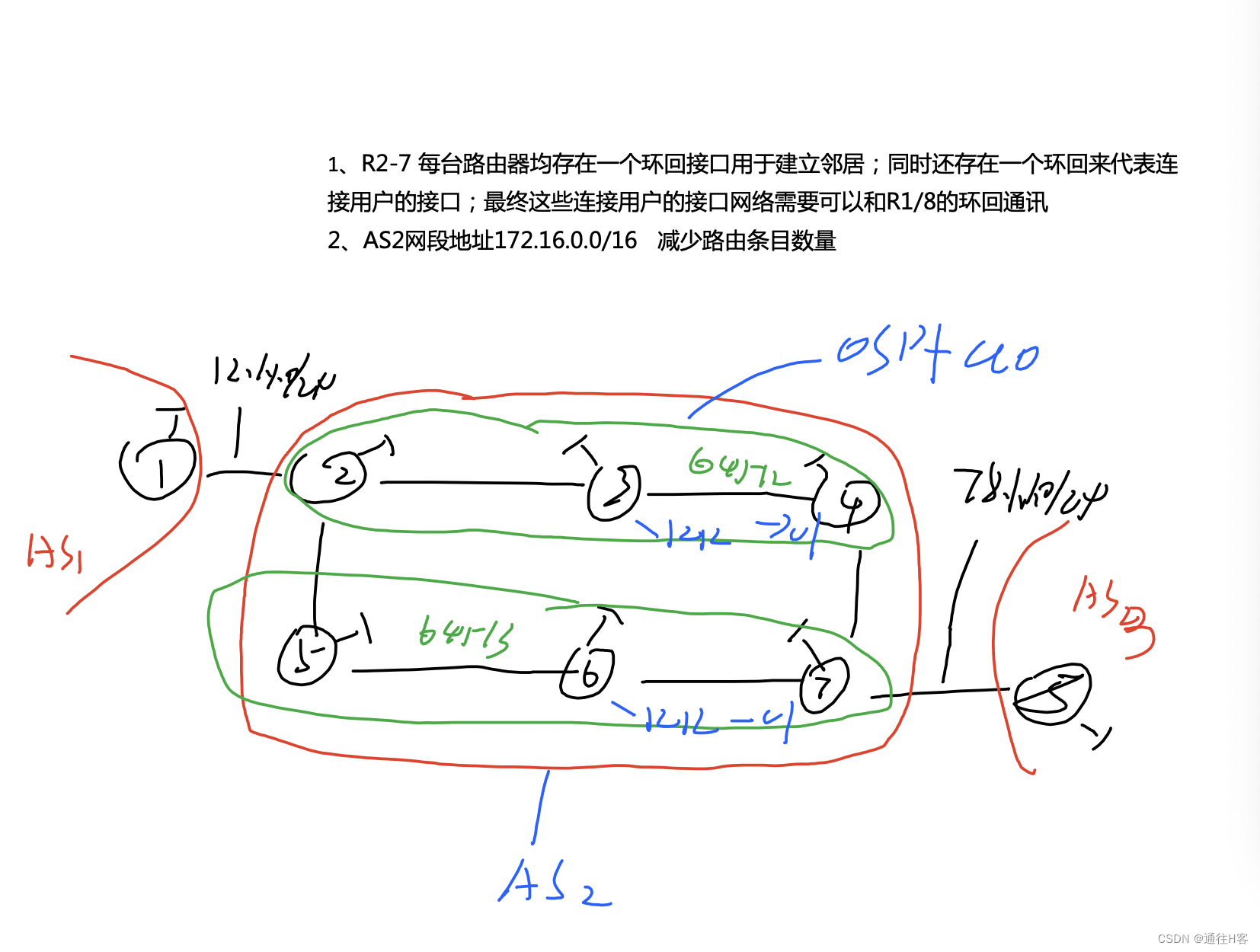

题目：

思路：
把路由划分在AS1,AS2,AS3之中，并使各网段之间的网络互通。明确交接端的路由的路由宣告在哪个区域，例如R1宣告在1.1.1.0 24 网段中（易于识别的网段）R1对应1.1.1.0网段。其他的路由器以此推类。利用BGP路由边界网关协议打通各路由器之间的连接。宣告大AS内其他小AS，使用命令使路由间AS实现互通的目的。AS2中最边界与AS1,AS3的路由器需要使其变成广播模式，从而达到互联的目的。其次划定AS号，并对其进行BGP配置。

路由配置：

R1:
[r1]int lo0
[r1-LoopBack0]ip add 1.1.1.1 24
[r1-LoopBack0]int g0/0/1
[r1-GigabitEthernet0/0/1]ip add 12.1.1.1 24
[r1]bgp 1
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.1.1.2 as-number 2
[r1]bgp 1
[r1-bgp]network 1.1.1.0 24

R2:
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip add 12.1.1.2 24
[r2]int lo0
[r2-LoopBack0]ip add 172.16.1.2 32
[r2-LoopBack0]int lo1
[r2-LoopBack1]ip add 172.16.2.1 24
[r2]int g0/0/1
[r2-GigabitEthernet0/0/1]ip add 172.16.0.1 30
[r2]int g0/0/2
[r2-GigabitEthernet0/0/2]ip add 172.16.0.9 30
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255
[r2-LoopBack1]ospf network-type broadcast
[r2]bgp 64512
[r2-bgp]router-id 2.2.2.2
[r2-bgp]confederation id 2
[r2-bgp]confederation peer-as 64513
[r2-bgp]peer 172.16.1.3 as-number 64512
[r2-bgp]peer 172.16.1.3 connect-interface LoopBack 0
[r2-bgp]peer 172.16.1.5 as-number 64513
[r2-bgp]peer 172.16.1.5 connect-interface LoopBack 0
[r2-bgp]peer 172.16.1.5 ebgp-max-hop 2
[r2-bgp]peer 12.1.1.1 as-number 1
[r2]bgp 64512
[r2-bgp]peer 172.16.1.3 next-hop-local
[r2-bgp]peer 172.16.1.5 next-hop-local
[r2]ip route-static 172.16.0.0 21 NULL 0
[r2]bgp 64512
[r2-bgp]network 172.16.0.0 21

R3:
[r3]int lo0
[r3-LoopBack0]ip add 172.16.1.3 32
[r3-LoopBack0]int lo1
[r3-LoopBack1]ip add 172.16.2.1 24
[r3-LoopBack1]ip add 172.16.3.1 24
[r3-GigabitEthernet0/0/0]ip add 172.16.0.2 30
[r3-GigabitEthernet0/0/0]int g0/0/1
[r3-GigabitEthernet0/0/1]ip add 172.16.0.5 3
