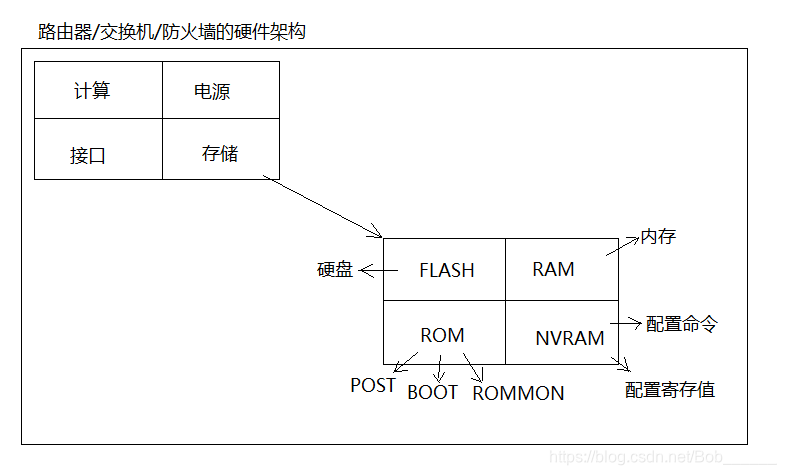

设备硬件架构

一.路由器硬件架构

1. 计算系统→CPU/引擎
2. 电源系统
3. ①FLASH 硬盘→存放IOS
   ②RAM 内存
   ③ROM 只读存储器<CMOS/BIOS>
   ④NVRAM 非易失性存储器→配置文件→命令
4. 接口系统

二.交换机硬件架构

1. 计算系统→CPU
2. 电源系统
3. ①FLASH 硬盘→存放IOS+配置（config）
   ②RAM 内存
   ③ROM 只读存储器<CMOS/BIOS>
4. 接口系统

ROM（read-only memory）
功能：启动系统、密码恢复、系统升级或恢复
组成：
①Bootstrap：引导程序，用于加载操作系统
②Switch程序：用于做密码恢复及系统升级
③POST程序∶用于实现加电自检( power-on self-test)

三.设备启动流程

1. 路由器
   ①.加电自检(POST)
   ②.从ROM中加载并运行bootstrap启动微代码
   ③.查看NVRAM中的配置寄存值
   ④.寻找IOS映象文件(FLASH)
   ⑤.加载IOS映象文件(RAM)
   ⑥.寻找配置文件(NVRAM)
   ⑦.加载配置文件(RAM)
   ⑧.正常运行

2. 交换机
   ①.加电自检(POST)
   ②.加载并运行bootstrap
   ③.寻找IOS映象文件
   ④.加载IOS映象文件
   ⑤.寻找配置文件
   ⑥.加载配置文件
   ⑦.正常运行
