二进制菜鸟之PE文件结构

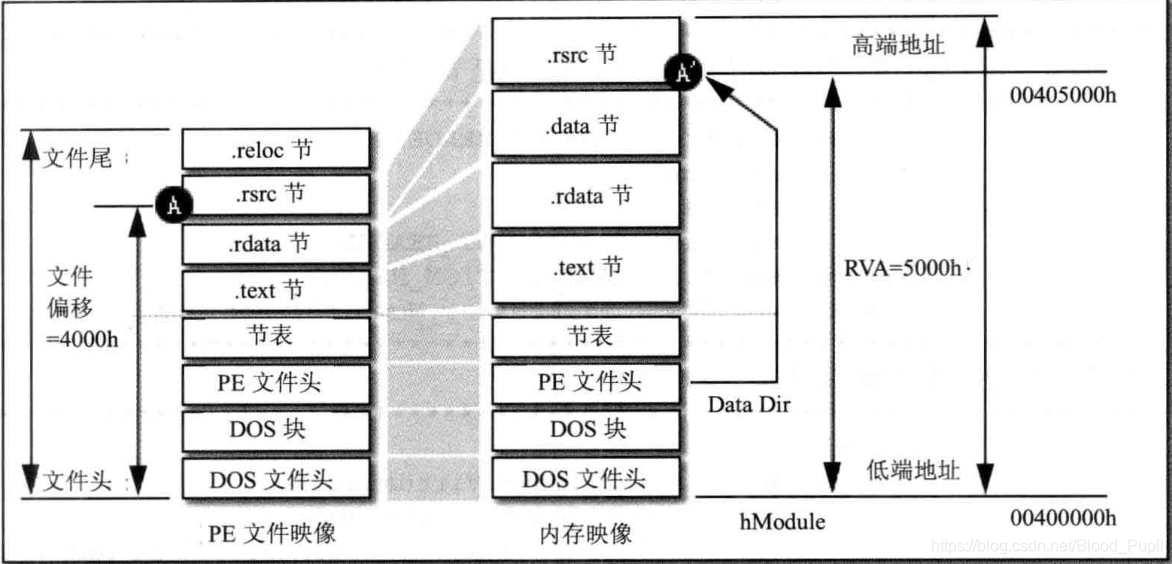

所谓PE文件就是可执行文件在硬盘中存储是的文件表示，Windows中可执行文件的文件表示的发展途径为com->LE(Linerar executable)->PE(Portable Executable File Formate)。在程序运行的时候PE文件中的部分内容被载入内存（各种节），这些内容提供了程序运行所需的所有信息，下图展示了PE文件到内存的映射：

PE文件结构

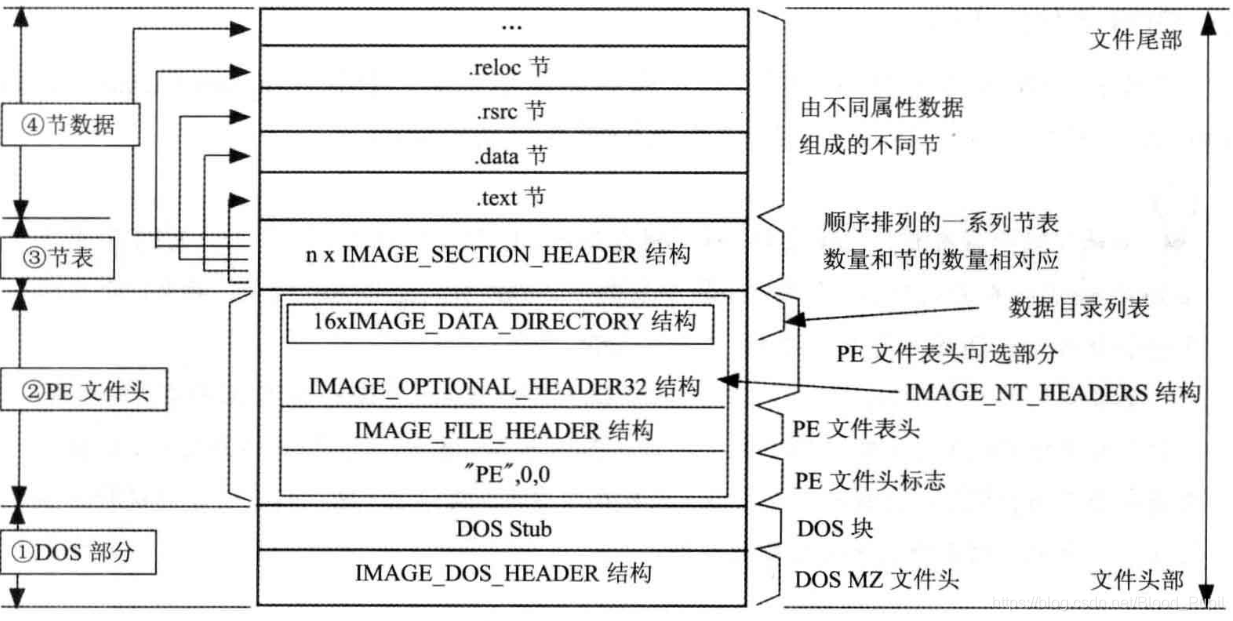

下图展示了PE文件的总体结构，在下面小节中将对各个结构进行详细的说明。

IMAGE_DOS_HEADER

DOS部分是为了兼容DOS系统程序，此部分包括Header和stub两部分，前者是对DOS程序的描述，后者包含了DOS可执行程序，Header头部如下所示：

IMAGE_DOS_HEADER STRUCT
   e_magic		WORD    ;DOS可执行文件标记
   e_cblp       WORD
   e_cp         WORD
   e_crlc       WORD
   e_cparhdr    WORD
   e_minalloc   WORD
   e_maxalloc   WORD
   e_ss         WORD   ;代码的初始化堆栈段基址
   e_sp         WORD   ;代码的堆栈段偏移指针
   e_csum       WORD
   e_ip         WORD   ;DOS代码段偏移指针
   e_cs         WORD   ;DOS代码段基址
   e_lfarlc     WORD
   e_ovno       WORD   ;DOS文件头部到此为此，下述字段为了对其他可执行文件进行扩充，DOS系统对下述字段不解释
   e_res        WORD
   e_oemid      WORD
   e_oeminfo    WORD
   e_res2       WORD
   e_lfanew     DWORD  ;指向PE文件头部（或者LE，LX其他可执行文件头部）
IMAGE_DOS_HEADER ENDS

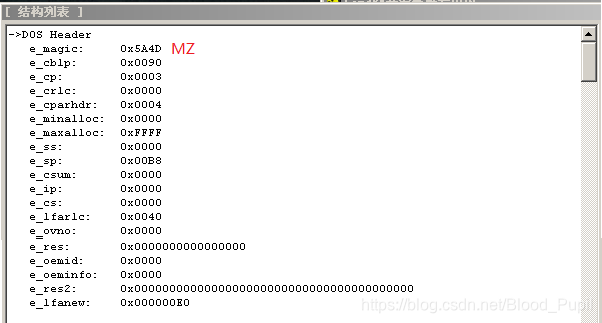

通过Lord PE工具可以查看程序的IMAGE_DOS_HEADER信息：

DOM可执行文件的识别标志为MZ

DOS Stub

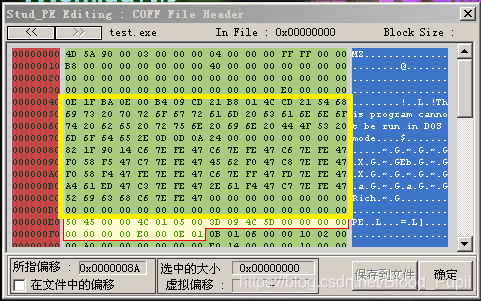

DOS系统下可执行的代码，默认情况下这段代码只会简单的显示一个“This program cannot be run in DOS mode”然后就退出了，具体代码如下图黄框所示（Study PE工具截图）

上述黄框中部分机器码内容如下：

0E                PUSH    cs
1F                POP     ds
BA0E00            MOV     dx,  0x000E    ;串地址（即This program cannot.....的地址）
B409              MOV     ah, 0x09       ;显示字符串
CD21              INT     0x21           ;中断调用
B8014C            MOV     ax,0x4c01      ;带返回码结束，返回码为1
CD21              INT     0x21

可以使用链接器（link.exe）的/stud参数在链接时指定其他的DOM程序来代替上述提示程序

IMAGE_NT_HEADERS

IMAGE_NT_HEADERS是正式的PE文件头，本部分以8字节为单位对其，详细结构如下所示：

IMAGE_NT_HEADERS STRUCT
   Signature		DWORD                    ;PE文件标识
   FileHeader       IMAGE_FILE_HEADER
   OptionalHeader   IMAGE_OPTIONAL_HEADER32
IMAGE_NT_HEADERS ENDS

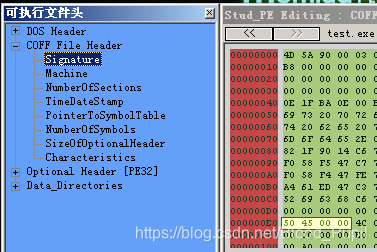

其中Signature的值为0x00004550也就是PE\0\0

IMAGE_FILE_HEADER

IMAGE_FILE_HEADER STRUCT
   Machine                WORD     ;运行平台
   NumberOfSections       WORD     ;文件的节数
   TimeDateStamp          DWORD    ;文件创建日期和时间
   PointerToSymbolTable   DWORD    ;符号表指针（调试用）
   NumberOfSymbols        DWORD    ;符号表中的符号数量（调试用）
   SizeOfOptionalHeader   WORD     ;IMAGE_OPTIONAN_HEADER32结构的长度
   Characteristics        WORD     ;文件属性
IMAGE_FILE_HEADER ENDS

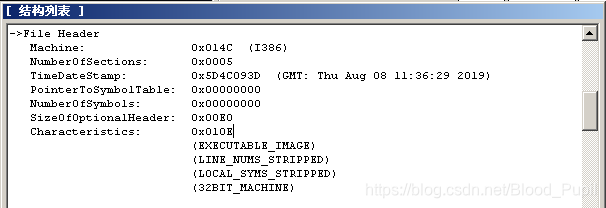

下图是Lord PE软件载入某执行文件后上述结构体的值：

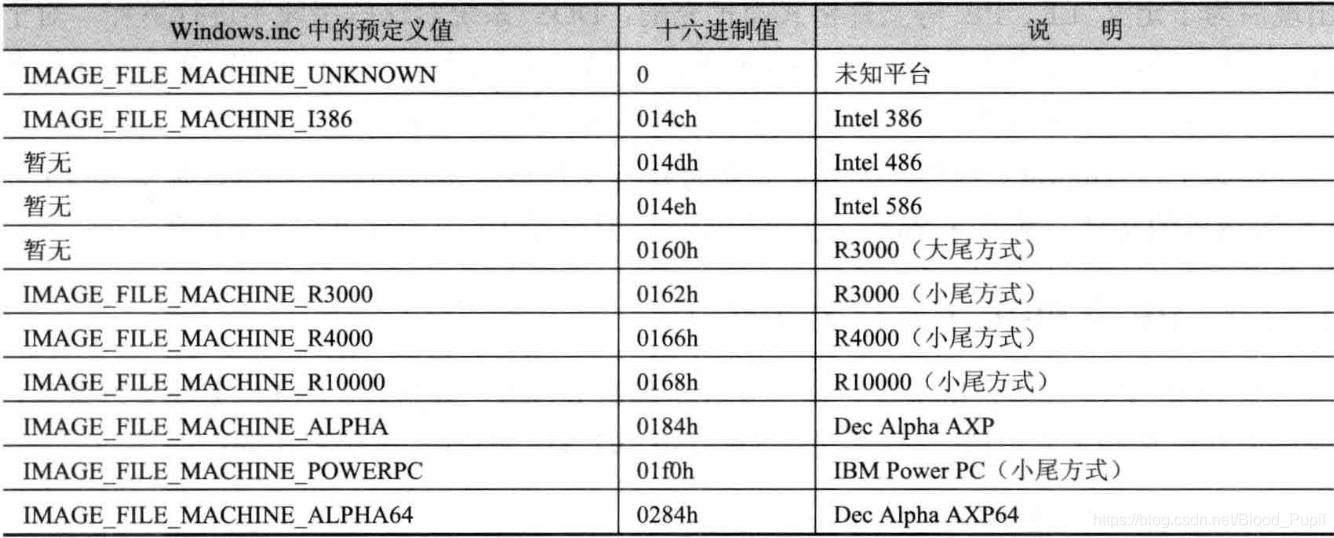

• Machine：表示运行平台

• TimeDateStamp：自1969年12月31日下午4点到文件创建时的秒数
• SizeOfOptionalHeader：这个值为00e0h

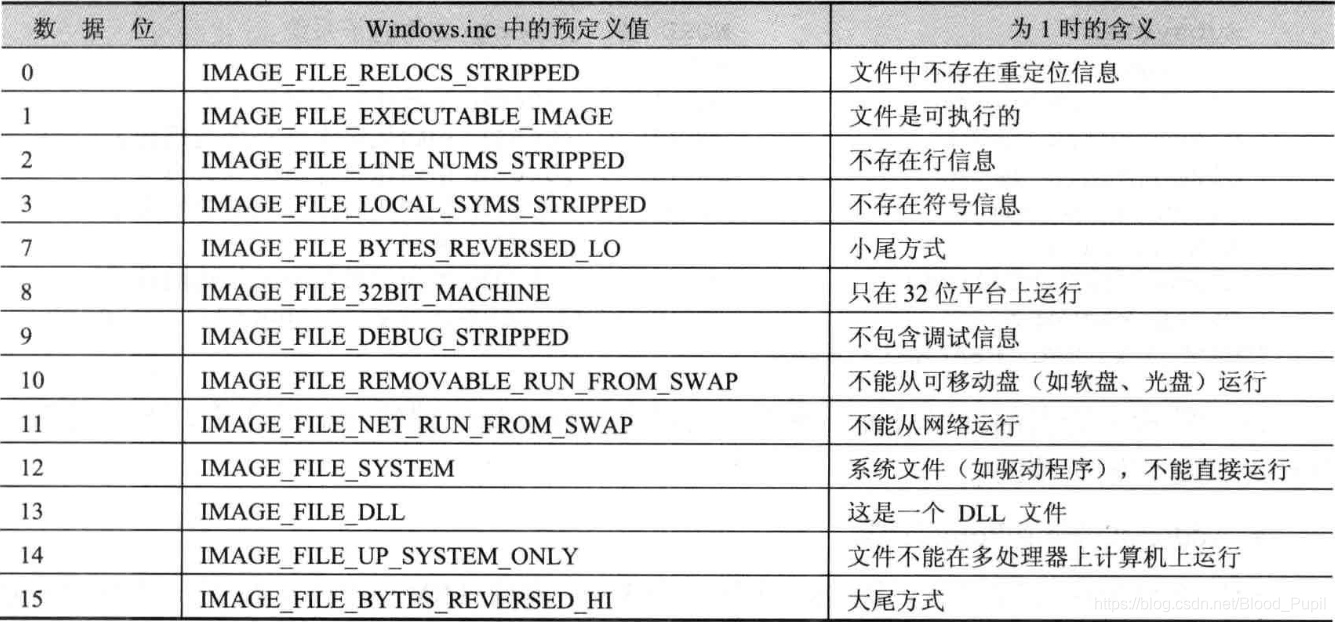

• Characteristics：这个字段16位（WORD），每一位描述着不同的文件属性


IMAGE_OPTIONAL_HEADER32

此结构体本意是让开发者能够在PE文件头中使用自定义数据，这个结构体弥补了IMAGE_FILE_HEADER不能够充分描述PE文件属性的不足

IMAGE_OPTIONAL_HEADER32 STRUCT:
   Magic                         WORD                       ;
   MajorLinkerVersion            BYTE                       ;连接器版本号
   MinorLinkerVersion            BYTE                       ;
   SizeOfCode                    DWORD                      ;所有包含代码的节的总大小
   SizeOfInitializedData         DWORD                      ;所有包含已初始化数据的节的总大小
   SizeOfUninitializedData       DWORD                      ;所有包含未初始化数据的节的总大小
   AddressOfEntryPoint           DWORD                      ;程序执行的入口偏移虚拟地址（RVA）
   BaseOfCode                    DWORD                      ;代码节的起始偏移虚拟地址（RVA）
   BaseOfData                    DWORD
