Touchgfx工程的创建

原创已于 2025-04-27 17:50:08 修改 · 333 阅读

1 ·

CC 4.0 BY-SA版权

文章标签：

#stm32 #笔记 #嵌入式硬件 #单片机 #学习

于 2025-04-18 14:22:29 首次发布

浅浅总结一下在touchgfx下生成总体的工程，博主在stm32F469I-disco下创建

一、现在touchgfx下选择对应然后创建工程

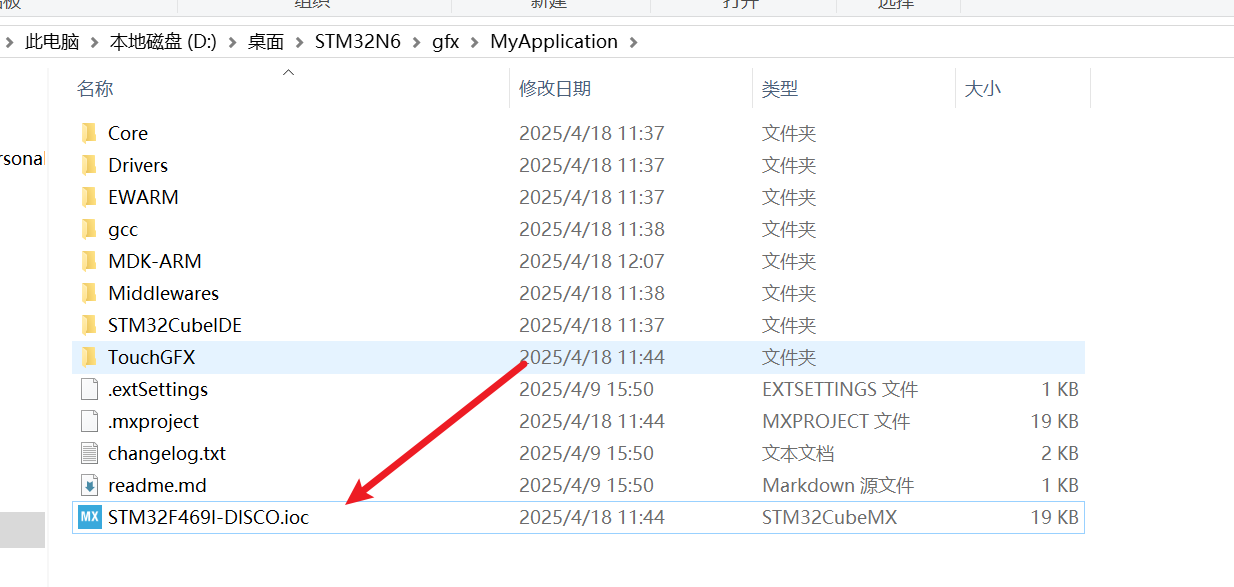

二、打开生成的文件夹里的cubemx配置

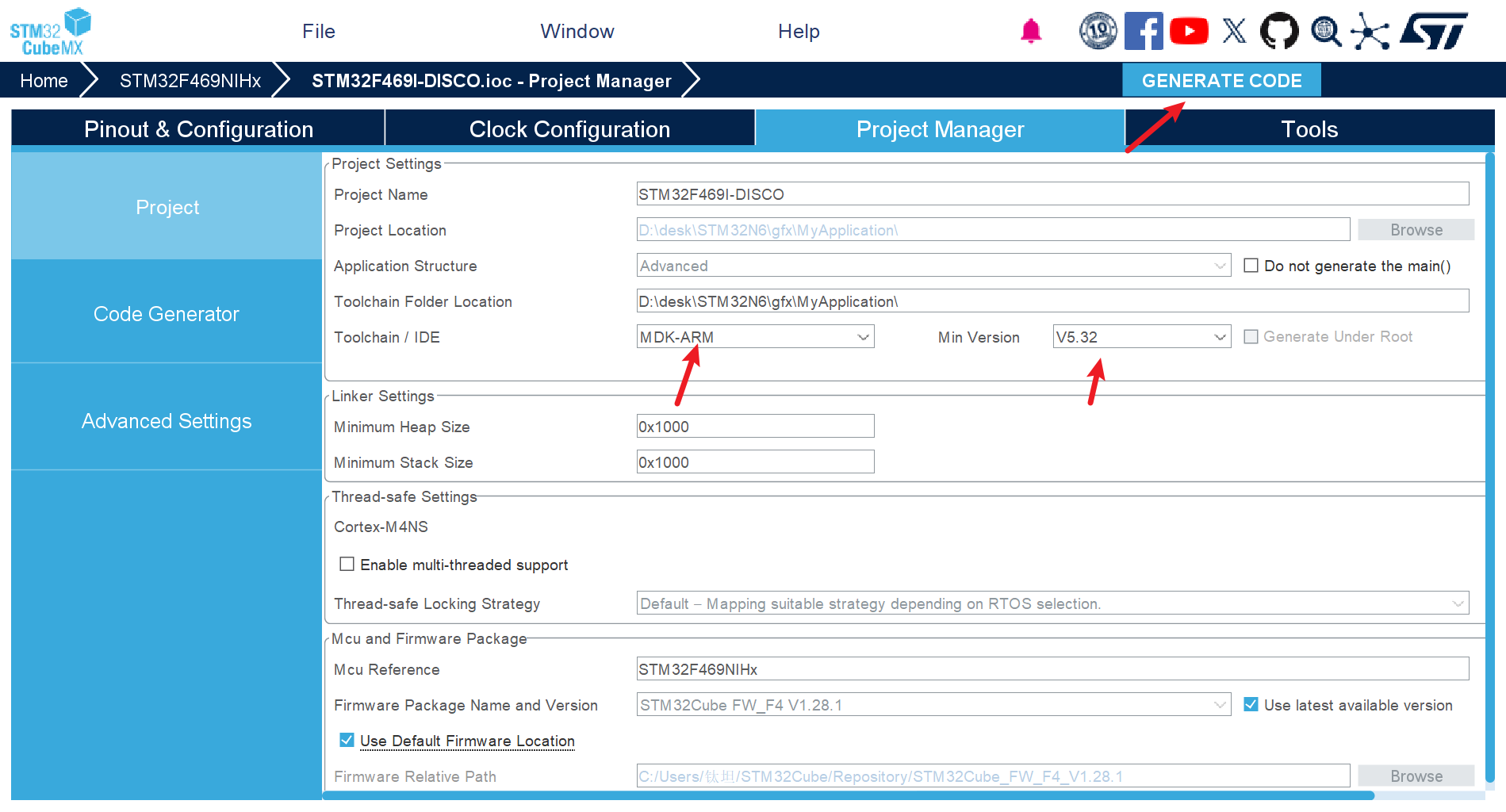

三、选择对应的软件生成

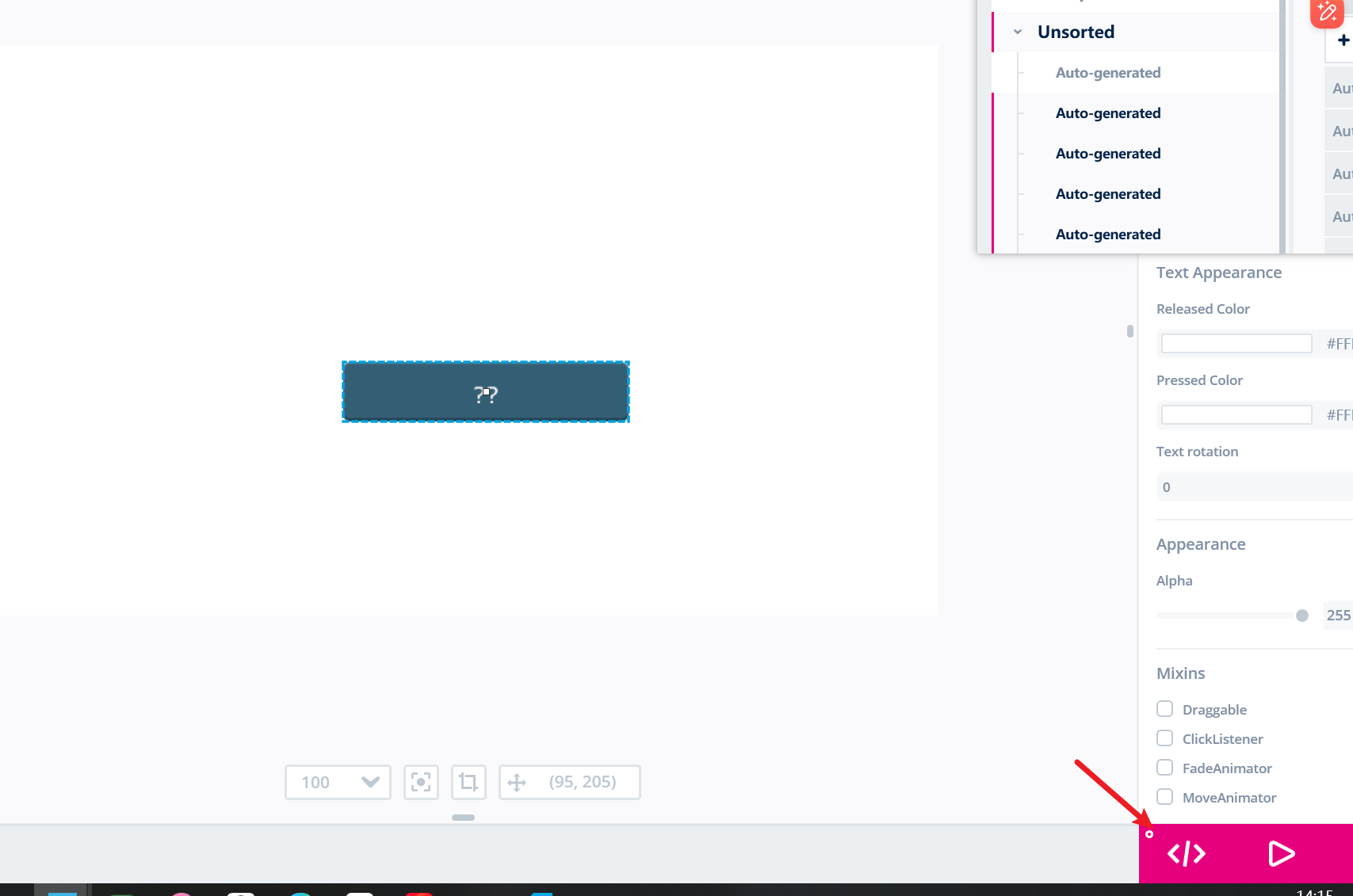

四、回到touchgfx里

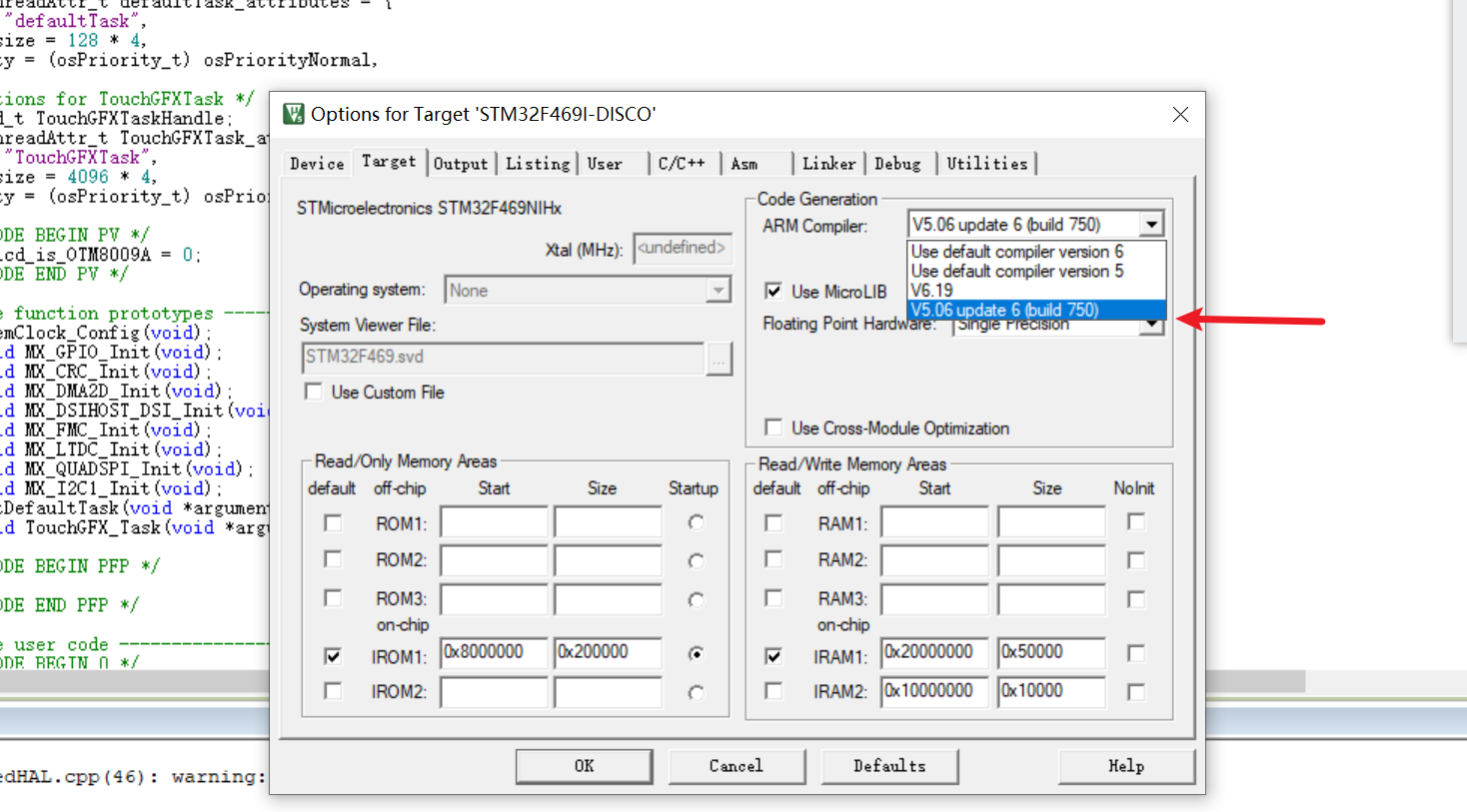

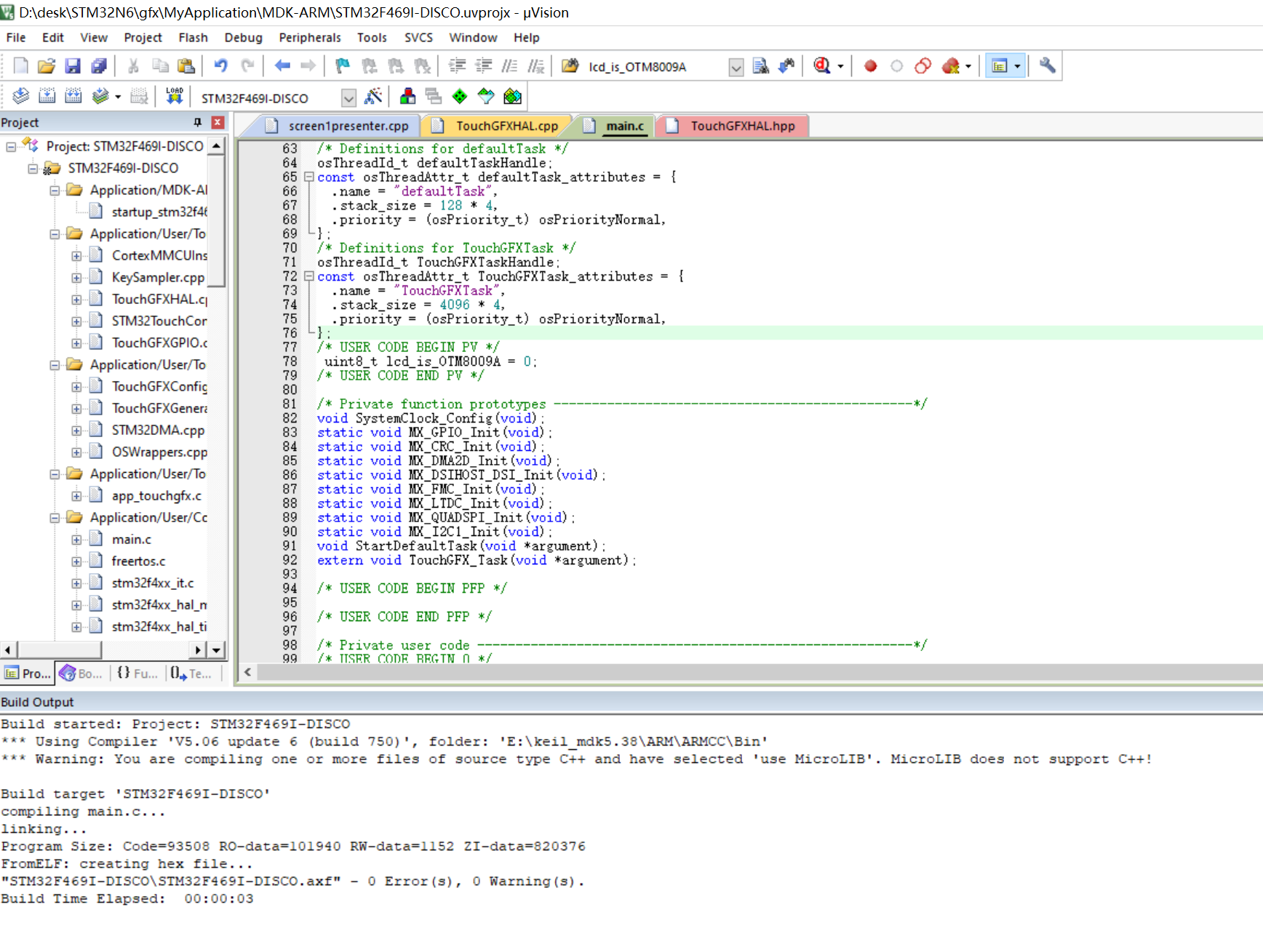

再重新生成一遍，然后打开keil工程编译，建议使用v5编译器，若是v6编译器会报错，没gcc编译器

若编译报错STM32F469I-DISCO\STM32F469I-DISCO.axf: Error: L6218E: Undefined symbol lcd_is_OTM8009A (referred from touchgfxhal.o).

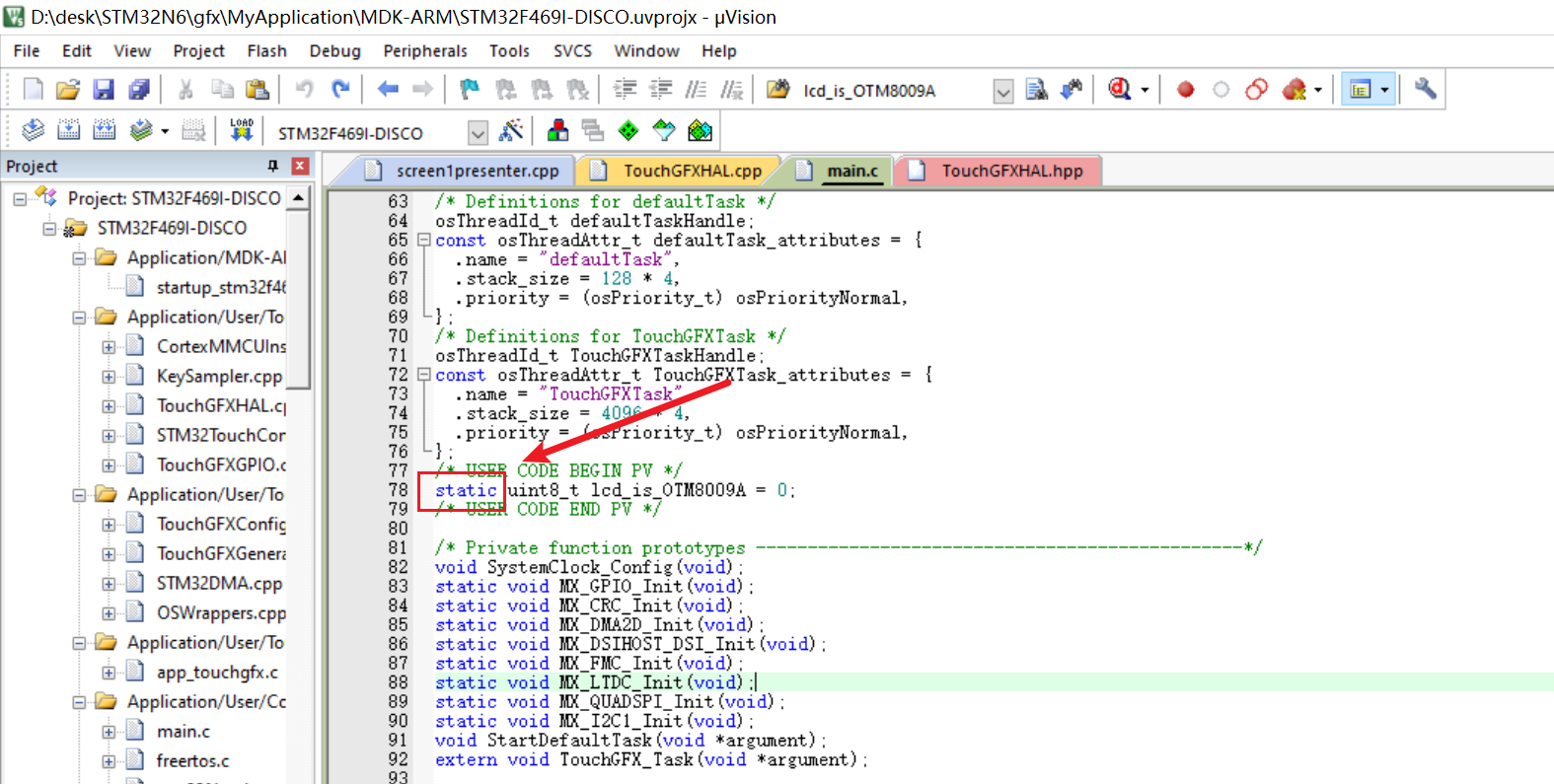

在keil里main.c的里面的stastic删除即可

最后便可享受Touchgfx GUI的快乐了
