本文介绍了I2C总线的基本组成和工作原理，包括其两根双向信号线SDA和SCL，数据传输的规则，起始和终止信号的定义，以及如何处理数据接收和方向改变。同时，提到了I2C总线协议的寻址字节和从机地址的确定方式。最后，讨论了如何使用单片机软件模拟I2C总线信号，确保数据传输的可靠性。
I2C总线是PHLIPS公司推出的一种串行总线，是具备多主机系统所需的包括总线裁决和高低速器件同步功能的高性能串行总线。

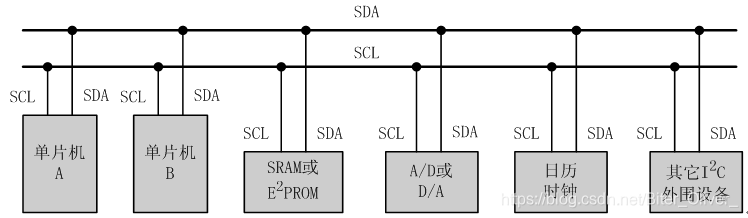

I2C总线只有两根双向信号线。一根是数据线SDA，另一根是时钟线SCL。
I2C总线通过上拉电阻接正电源。当总线空闲时，两根线均为高电平。连到总线上的任一器件输出的低电平，都将使总线的信号变低，即各器件的SDA及SCL都是线“与”关系
数据位的有效性规定
I2C总线进行数据传送时，时钟信号为高电平期间，数据线上的数据必须保持稳定，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。
起始和终止信号
SCL线为高电平期间，SDA线由高电平向低电平的变化表示起始信号；SCL线为高电平期间，SDA线由低电平向高电平的变化表示终止信号。
起始和终止信号都是由主机发出的，在起始信号产生后，总线就处于被占用的状态；在终止信号产生后，总线就处于空闲状态。
接收器件收到一个完整的数据字节后，有可能需要完成一些其它工作，如处理内部中断服务等，可能无法立刻接收下一个字节，这时接收器件可以将SCL线拉成低电平，从而使主机处于等待状态。直到接收器件准备好接收下一个字节时，再释放SCL线使之为高电平，从而使数据传送可以继续进行。
主机向从机发送数据，数据传送方向在整个传送过程中不变（注：有阴影部分表示数据由主机向从机传送，无阴影部分则表示数据
