eNSP企业部门IP划分的练习

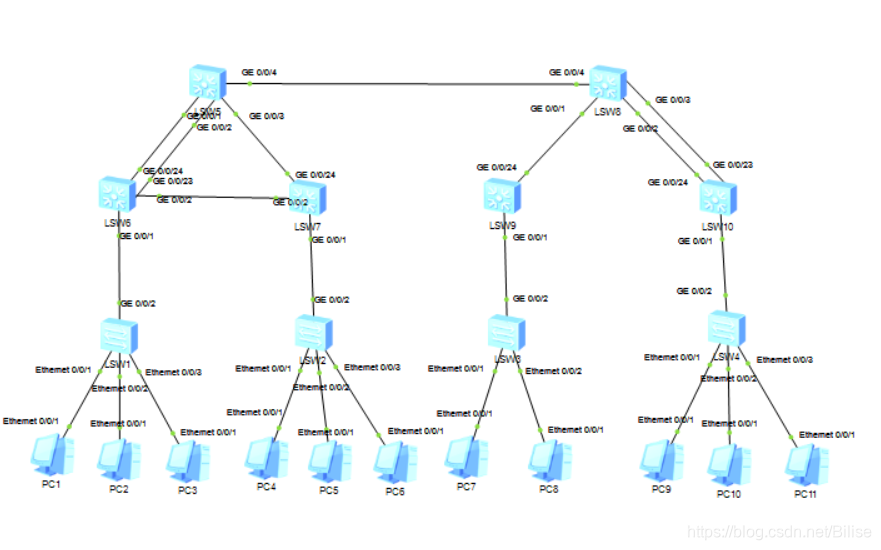

企业部门IP划分拓扑：

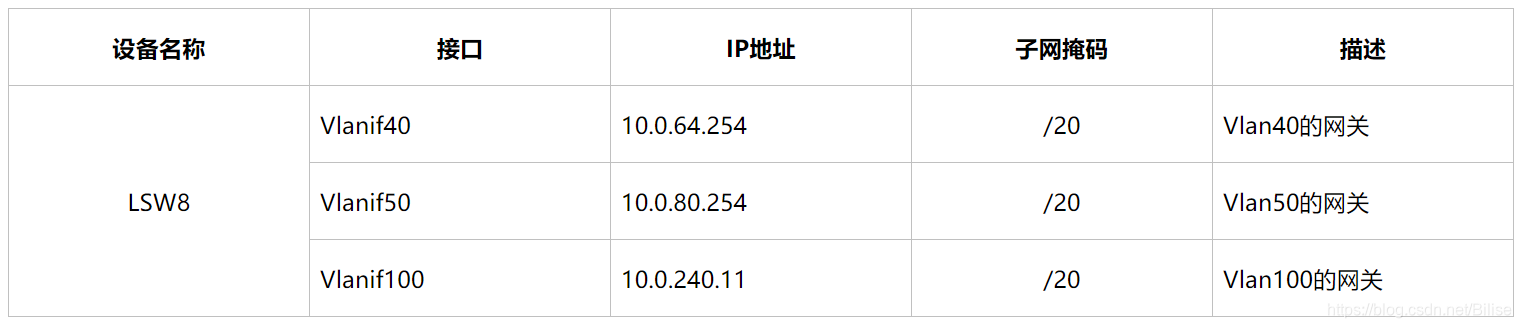

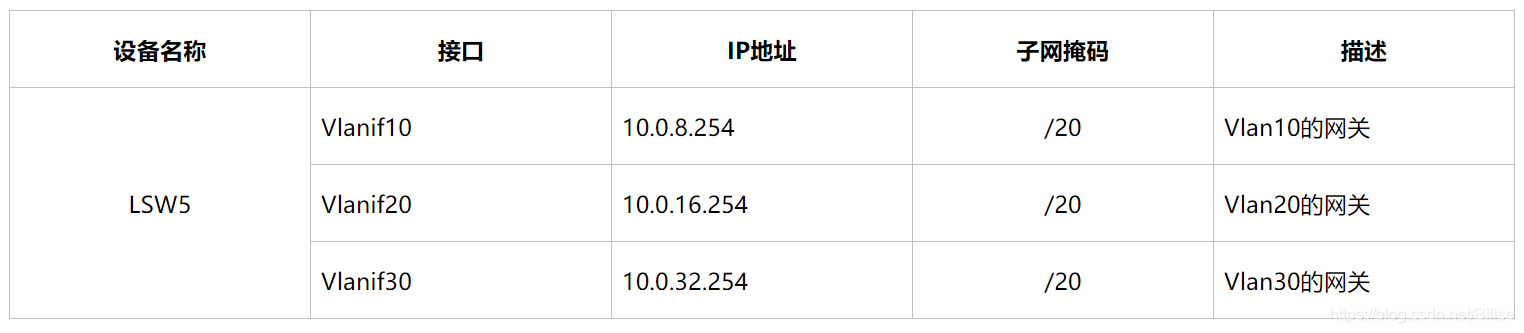

项目地址规划：


按照题目要求设置各部门的IP地址，将各个端口分配到不同vlan10 20 30 40 50，，100并按照拓扑连接。
假设一台主机对应一个部门，根据每个部门人数不同划分子网，将地址信息（ip地址，子网掩码，网关地址）配置到对应的PC上。
研发部(100人):IP地址 10.0.8.1-10.0.8.100子网掩码255.255.240.0 网关10.0.8.254
技术部(100人):IP地址10.0.32.1-10.0.32.100 子网掩码255.255.240.0网关 10.0.32.254
综合部(50人)：IP地址 10.0.80.1-10.0.80.50子网掩码255.255.240.0网关 10.0.80.254
销售部(100人)：IP地址 10.0.16.1-10.0.16.100子网掩码255.255.240.0 网关 10.0.16.254
财务部(50人)：IP地址 10.0.64.1-10.0.64.50 子网掩码255.255.240.0 网关 10.0.64.254
远程(1人): IP地址 10.0.240.11 子网掩码 255.255.240.0 网关 10.0.240.254
需求：
1、创建Vlan
（1）在Lsw5、SW8
中使用 vlan batch 2 10 20 30创建vlan 2、10、20、30
（2）在sw1、sw2、Lsw6、Lsw7
中使用 vlan batch 10 20 30创建vlan 2、10、20、30
（3）在sw3、sw4、Lsw9、Lsw10
中使用 vlan batch 40 50 100创建vlan 2、40、50、100
2、 将接口加入到规划的vlan中将连接研发部a、研发部b的接口配置vlan10, 连接技术部的接口配置vlan30，连接销售部的接口配置vlan20, 连接财务部的接口配置vlan40，连接综合部的接口配置vlan50。连接远程的接口配置vlan100
3、 配置trunk端口
4、 配置链路聚合
5、 配置生成树协议
将LSW5、LSW8设置为根桥在LSW5(LSW8同理)
6、 静态路由（ LSW5、 LSW8之间）
7、 配置网关
8、测试连通性

搭建

一、各交换机的配置
（1）LSW1配置

<huawei>sys
[huawei]sysname SW1
[SW1]vlan batch 10 20 30
[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type trunk
[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20 30
[SW1-GigabitEthernet0/0/2]quit
[SW1]interface Ethernet0/0/1
[SW1-Ethernet0/0/1]port link-type access
[SW1-Ethernet0/0/1]port default vlan 10
[SW1-Ethernet0/0/1]quit
[SW1]interface Ethernet0/0/2
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 20
[SW1-Ethernet0/
