Camunda流程引擎笔记(四)：Send Task，Receive Task

流程引擎中 Send Task和 Service Task拥有相同的行为，都是通过回调Java代码完成相应逻辑。通常 Send Task和 Receive Task配合使用。

一、Send Task

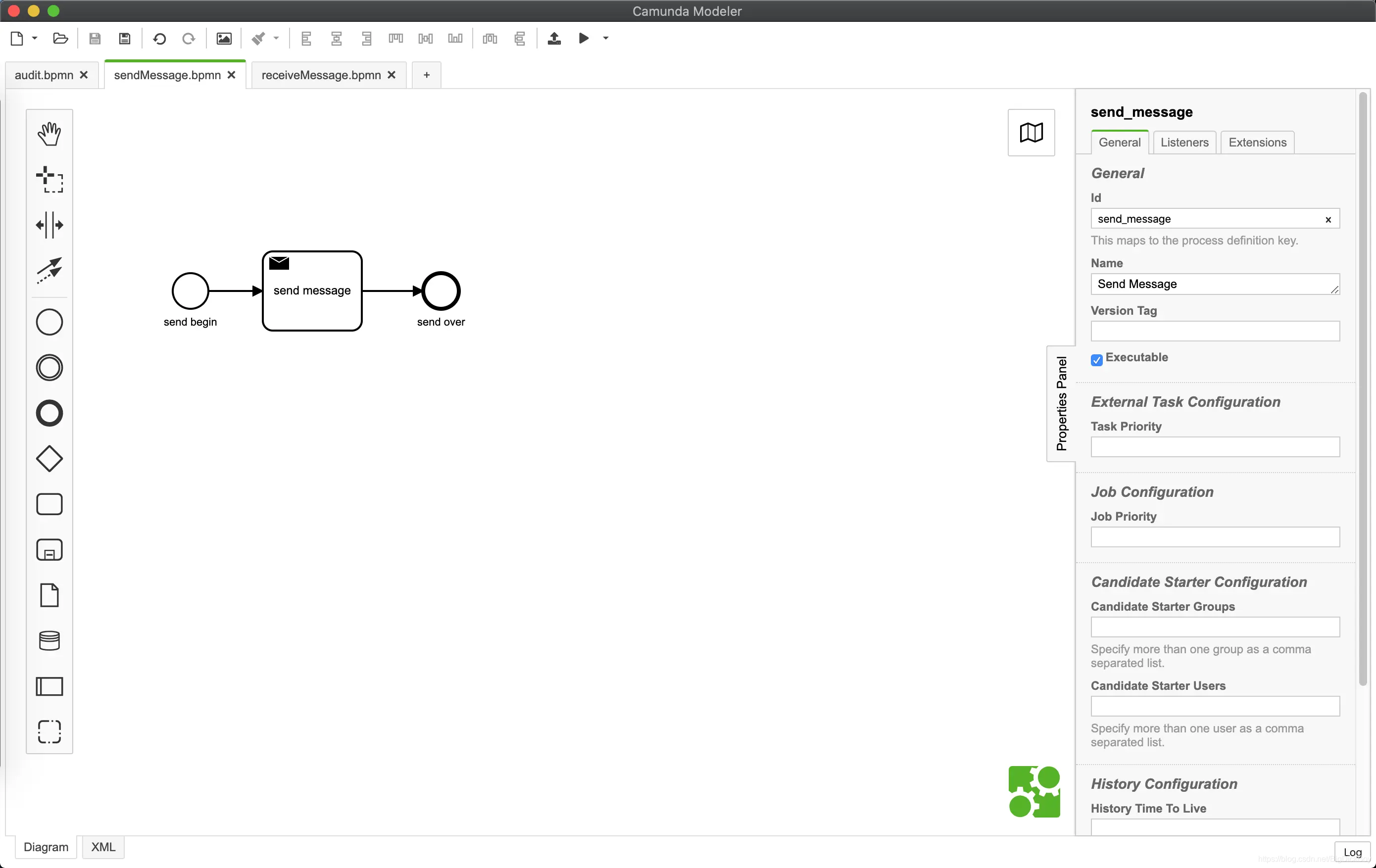

绘制一个Send Task流程，配置过程和Service Task一样。



二、Receive Task

A Receive Task is a simple task that waits for the arrival of a certain message. When the process execution arrives at a Receive Task, the process state is committed to the persistence storage. This means that the process will stay in this wait state until a specific message is received by the engine, which triggers continuation of the process beyond the Receive Task.

翻译：接收任务是一个简单的任务，它等待特定消息的到来。当流程执行到达接收任务时，流程状态被提交到持久性存储。这意味着流程将保持这种等待状态，直到引擎接收到特定的消息，这将触发Receive任务之外的流程继续。

简单来说就是流程到达Receive Task节点后将持久化这个状态直到接收到一个特定的消息，才会继续往下走。

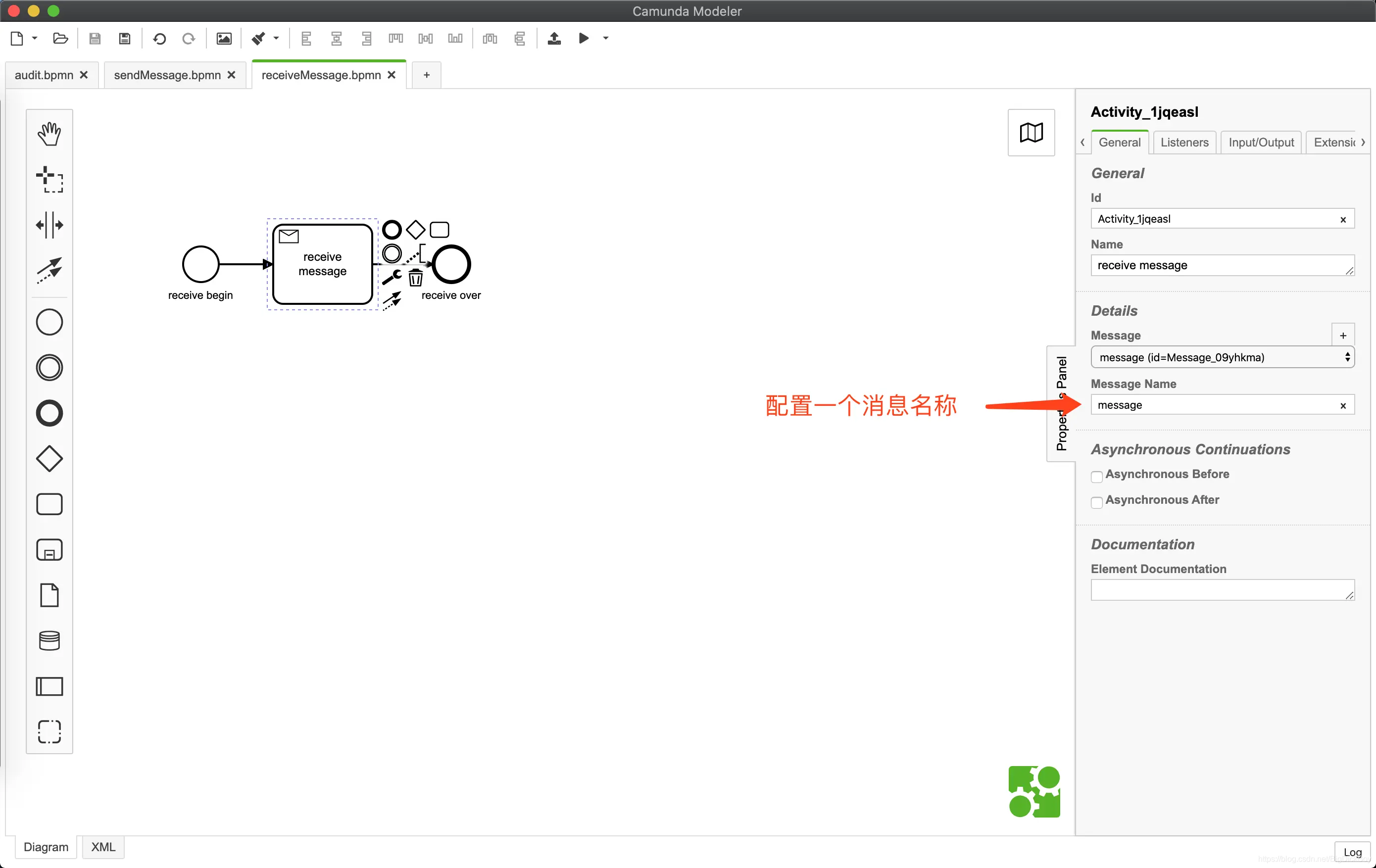

绘制一个Receive Task流程。



三、测试

• 编写Java回调类并绑定给Send Task。

  这里的.createMessageCorrelation("message")中配置了上面流程图中的Message Name填写字符串。

  而.processInstanceBusinessKey("messageBusinessKey")中填写了一个特定的业务key，方便找到特定的Receive Task流程。

  public class SendTaskDelegate implements JavaDelegate {
      @Override
      public void execute(DelegateExecution execution) throws Exception {
          execution.getProcessEngineServices()
                  .getRuntimeService()
                  .createMessageCorrelation("message")
                  .processInstanceBusinessKey("messageBusinessKey")
                  .correlate();
      }
  }

• 启动流程。

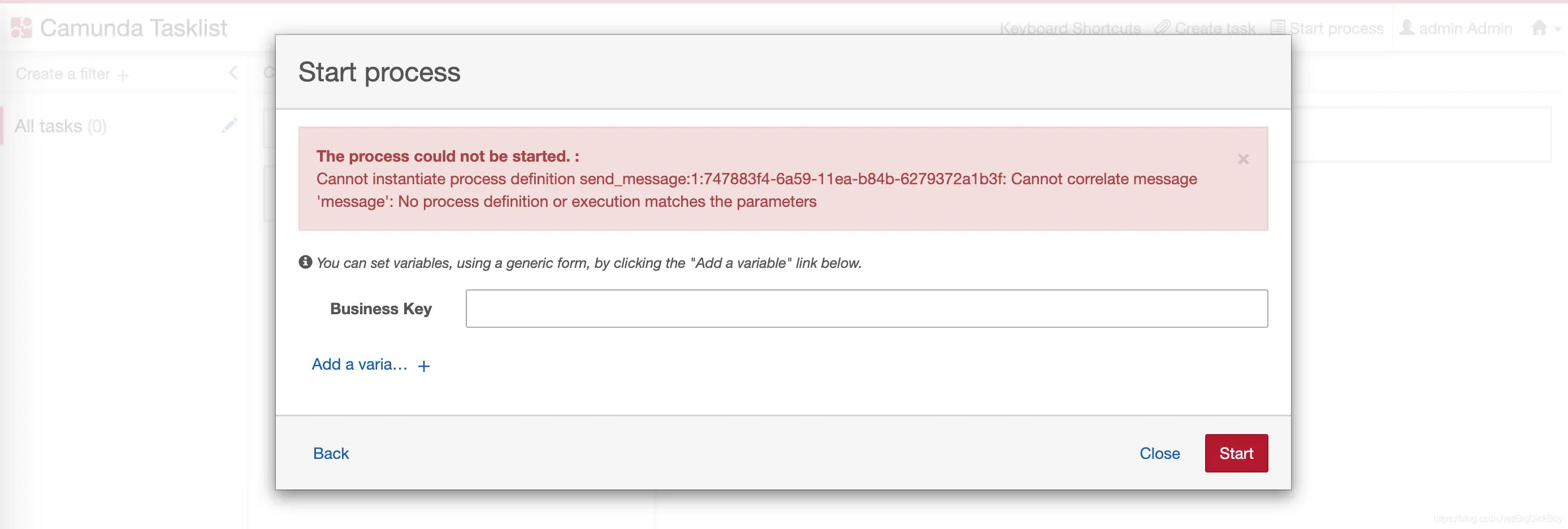

  首先启动Send Task流程可以看到以下错误：





  很明显，这是提示我们需要首先启动一个Receive Task流程实例以接收Send Task流程实例发送的消息。

• 启动Receive Task流程实例。

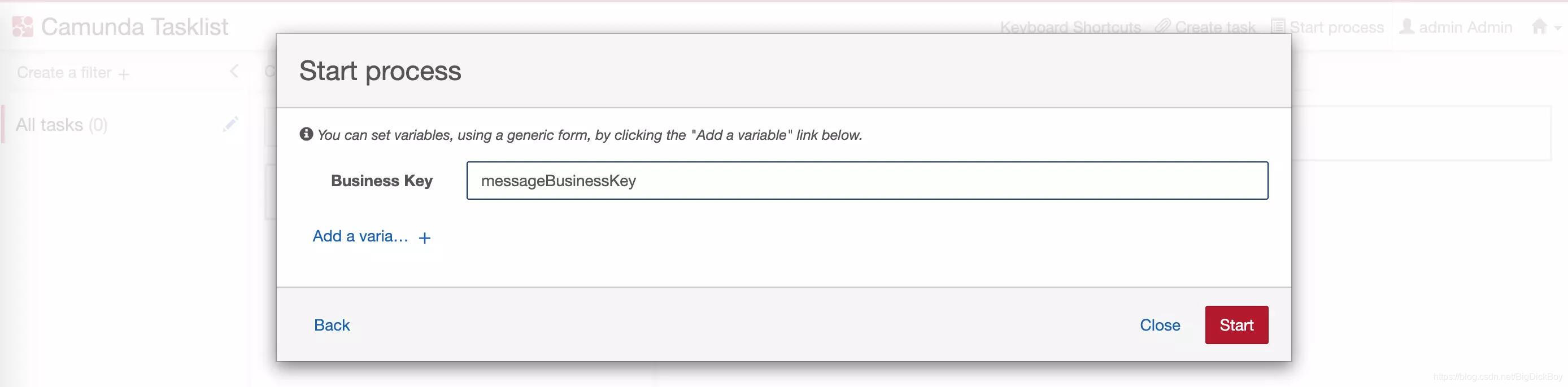

  这里Business Key填写了上面代码中配置的messageBusinessKey。

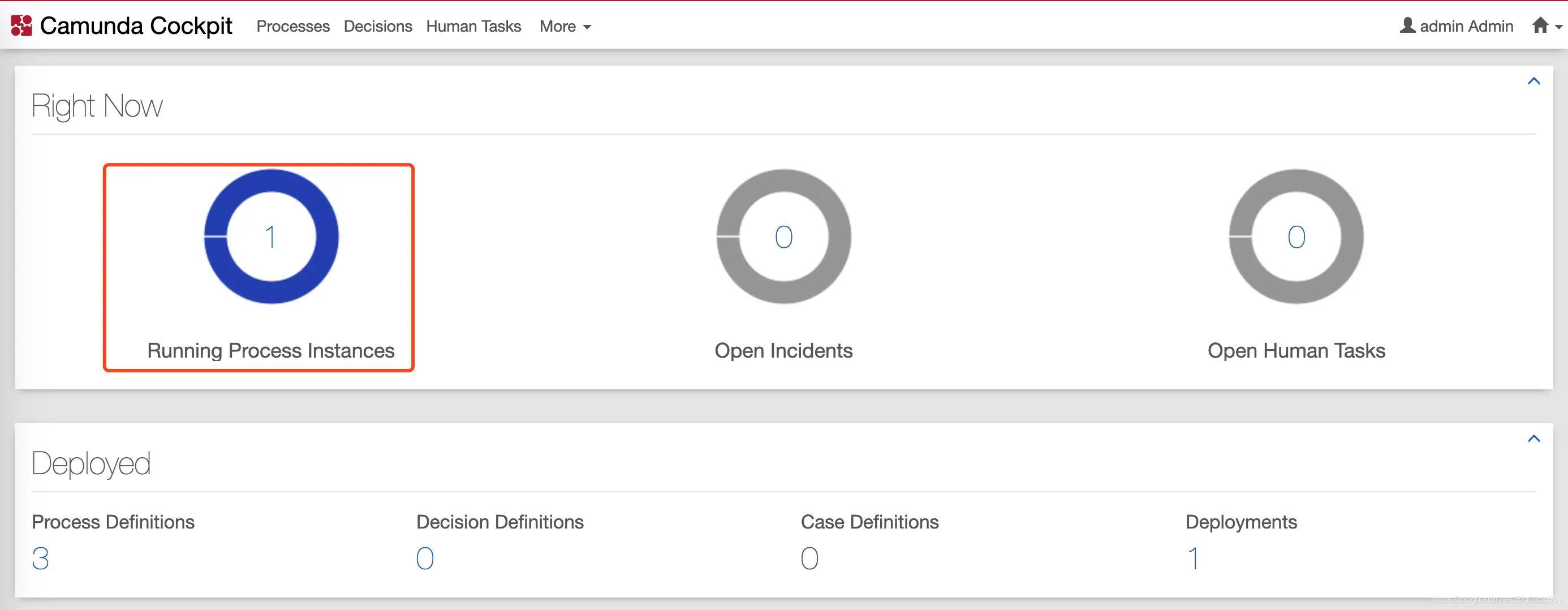

  访问http://localhost:8080/app/cockpit/default/#/dashboard，可以看到有一个活动中的流程：





  点击Running Process Instances：

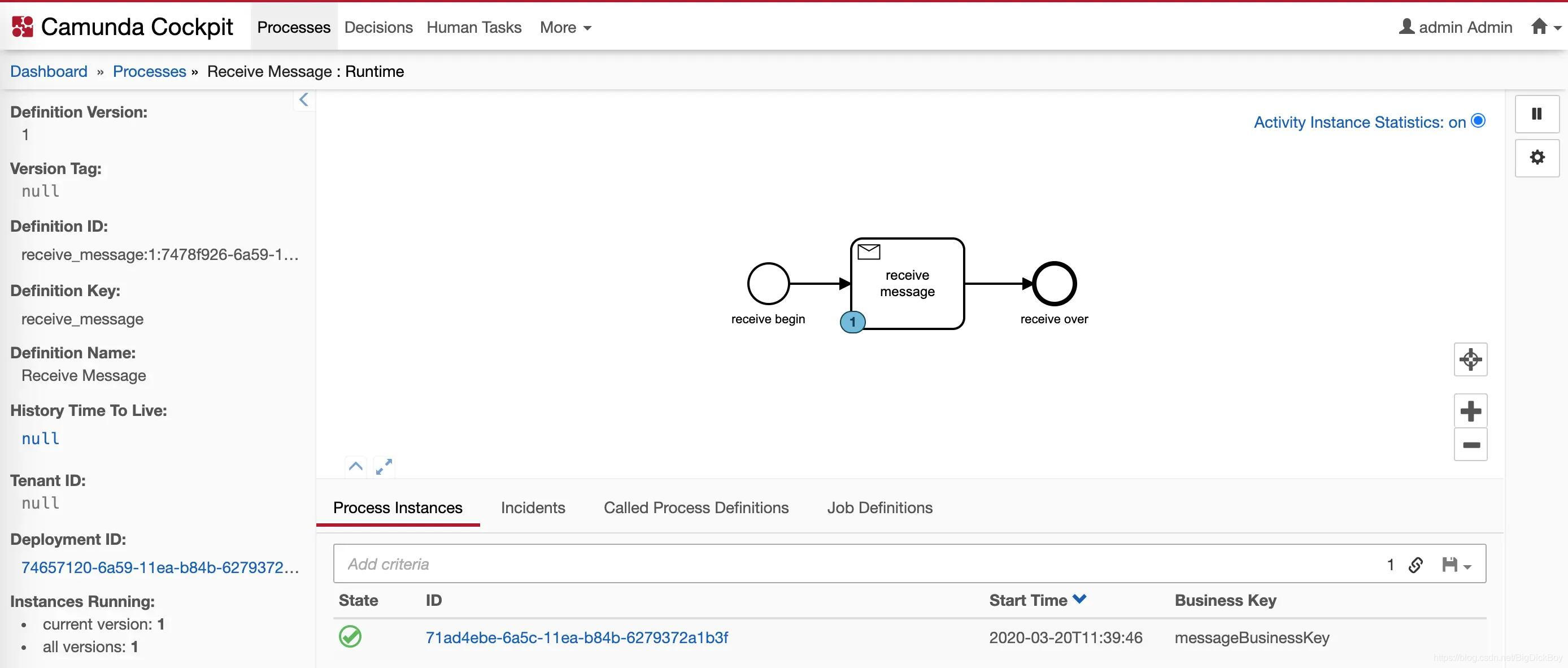

  这里显示Receive Task流程停止在了receive message节点上。

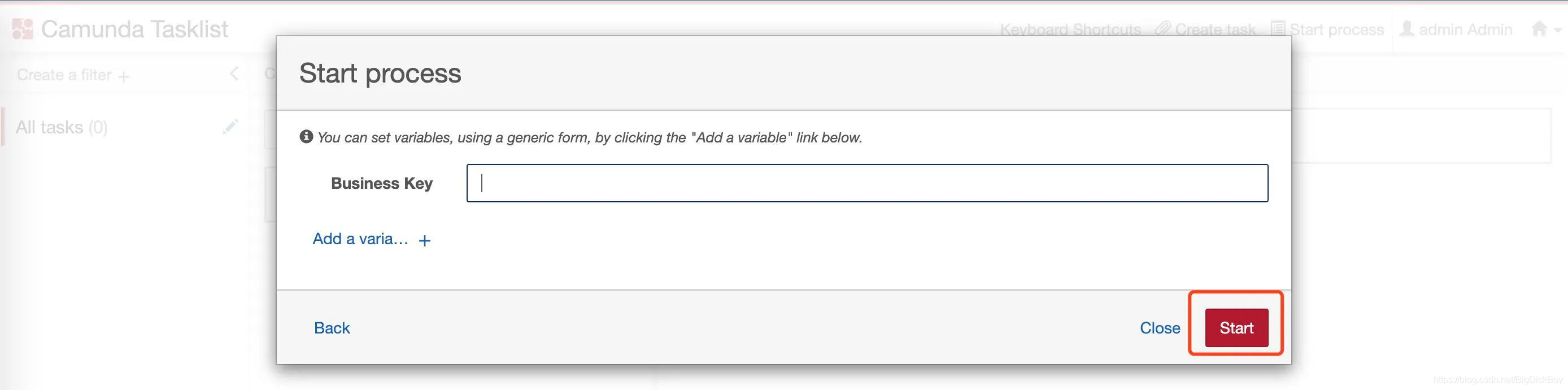

  接下来启动一个Send Task流程实例：

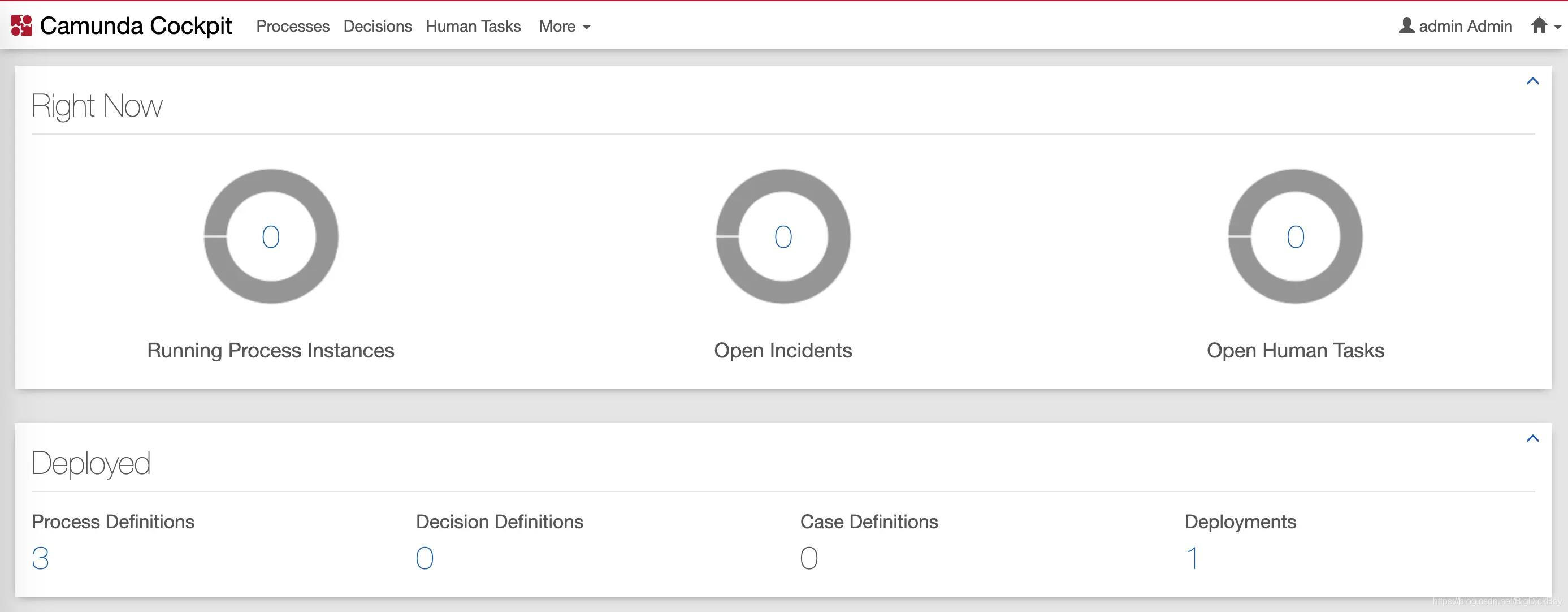

  再次访问http://localhost:8080/app/cockpit/default/#/dashboard，可以看到已经没有执行中的流程了：





  说明Receive Task流程已经接受到了Send Task流程发送的message消息，所以流程继续执行直到结束。

注：内容在原文上有些许修改，修改后则不会报原文会报的错误。
