前言

本篇博客，为大家梳理 HBase 工作机制及读写流程。HBase 工作机制涉及 Master 工作机制和RegionServer 工作机制；读写流程涉及Region split分裂机制和compact 合并机制。过程难免枯燥乏味，但结果却很充实。

---

HBase 工作机制

HBase 工作机制涉及 Master 工作机制和RegionServer 工作机制。

Master工作机制

Master 的工作机制也分为上线和下线两种。

Master 上线

HBase集群中可以设置多个Hmaster，真正对外提供服务的只有一个。这是HBase集群 Master 上线 的前提条件。

HBase 高可用集群多个Hmaster设置步骤如下：

• 关闭 hbase: stop-hbase.sh
• 在conf目录下创建backup-masters文件:写入本机的hostname
• 将backup-masters文件拷贝至其他节点同目录
• 不要在非主机上启动hbase: start-hbase.sh

配置成功结果如下：

Master启动进行以下步骤:

1. 从zookeeper上获取唯一 一个首先获得 active master的排他锁，用来阻止其它master成为真正的Master。

2. 扫描zookeeper上的/hbase/rs节点，通过zookeeper集群协调监督的特性（主要通过心跳包机制）获得当前可用的region server列表。

3. Master和每个region server通信，获得当前已分配的region和region server的对应关系。

4. Master扫描META表，计算得到当前还未分配的region，将他们放入待分配region列表。

从 Master 的上线过程可以看到，Master 保存的信息全是可以冗余的信息（都可以从系统其它地方（WAL）收集或者计算得到）。因此，一般 HBase 集群中总是有一个 Master 在提供服务，还有一个以上的 Master 在等待时机抢占它的位置。

Master下线

master只维护表和region的元数据，不参与表数据IO的过程，所以master下线短时间内对整个hbase集群几乎没有影响。表的数据读写还可以正常进行。

Hmaster下线后的影响有无法创建删除表，无法修改表的schema，无法进行region的负载均衡，无法处理region 上下线，无法进行region的合并（region的split可以正常进行，它只有 RegionServer 参与）。

当Master下线后，启动Zookeeper的选举机制，选出新的Master,新的Master上线，执行上线流程。

RegionServer 工作机制

RegionServer 工作机制的前提条件是 Master 使用 ZooKeeper集群 来跟踪 RegionServer 状态。

Region 管理

任何时刻，一个Region只能分配给一个RegionServer。具体如下：

• Master记录了当前有哪些可用的RegionServer。以及当前哪些Region分配给了哪些RegionServer，哪些Region还没有分配。
• 当需要分配的新的Region，并且有一个RegionServer上有可用空间时，Master就给这个RegionServer发送一个装载请求，把Region分配给这个RegionServer。
• RegionServer得到请求后，就开始对此Region提供服务。

region server上线

当某个 RegionServer 启动时，会首先在 ZooKeeper 上的 server 目录下创建一个代表自己的临时 ZNode，相当于抢占了server文件的独占锁。由于 Master 订阅了 server 目录下的变更消息（Watcher），当 server 目录下的文件出现新增或删除操作时，Master 可以得到来自 ZooKeeper 的实时通知，并将实时信息和操作记录到HLog文件中。因此一旦 RegionServer 上线，Master 就能马上得到消息。

region server下线

当 RegionServer 下线时，它和 ZooKeeper 的会话就会断开，ZooKeeper 会自动删除代表这台 RegionServer 的 ZNode，意味着该台 RegionServer 自动释放了 server 文件的独占锁（ZNode），也就是说Master 就可以确定这台 RegionServer 节点挂了。

无论出现哪种情况，RegionServer 都无法继续为它的 Region 提供服务了，此时，ZooKeeper 会将该台节点的变化信息反馈给Master，Master收到反馈， 就会将这台 RegionServer 上的未完成的 Region 任务分配给其它还活着的 RegionServer。

HBase 读写流程

HBase 读流程

HBase meta表

meta表存储了所有用户HRegion的位置信息，meta表内记录一行数据是用户表一个region的start key 到endkey的范围。meta表存储在一个zookeeper 知道的一个regionserver里。

HBase meta表 是HBase 读流程 寻址的关键所在。具体步骤如下图所示：

如上图HBase meta 寻址的过程一致，HBase 读流程具体步骤如下：

1. 客户端通过 ZooKeeper 以及META表找到目标数据所在的 RegionServer（就是数据所在的 RegionServer 的主机地址）；

2. 客户端发生查询请求：联系 RegionServer 查询目标数据，然后 RegionServer 定位到目标数据所在的 Region，将信息反馈给RegionServer ；

3. 客户端直接读取装载目标数据的 RegionServer读取 Region的结果数据。

此外， RegionServer 查询目标数据，会因为相同的cell(RowKey/ColumnFamily/Column相同)可能存在3个不同的位置，即Block Cache，MemStore，HFile中读取目标数据。具体如下图所示：

总结如下：

• 从Block Cache中读取
• 从MemStore中读取
• 从多个HFile中读取，用Bloom Filter筛掉明显不存在所需数据的HFile，Index用于快速定位HFile中的数据块

HBase 写流程

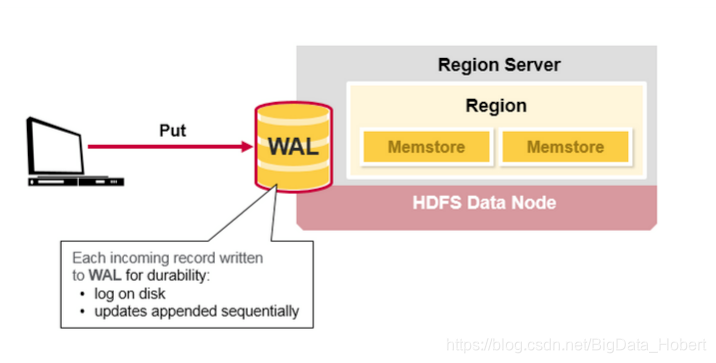

Client先访问zookeeper，找到Meta表，并获取Meta表元数据。确定当前将要写入的数据所对应的HRegion和HRegionServer服务器。Client向该HRegionServer服务器发起Put写入数据请求，在HRegionServer中它首先会将该Put操作写入WAL日志文件中，以防止数据丢失。

当写完WAL日志文件后，HRegionServer根据Put中的TableName和RowKey找到对应的HRegion，并根据Column Family找到对应的HStore，并将Put写入到该HStore的MemStore中。写入成功，返回给客户端。
