一次web请求：DNS->TCP连接->Nginx->SpringMVC->TCP断开

DNS域名解析

简单的说就是把域名翻译成 IP 地址，但如果在浏览器直接输入IP，则跳过这个步骤。

DNS寻找解析顺序：

浏览器缓存解析

操作系统缓存解析

公共域名服务器解析（根域名服务器/Root Server，主域名服务器）

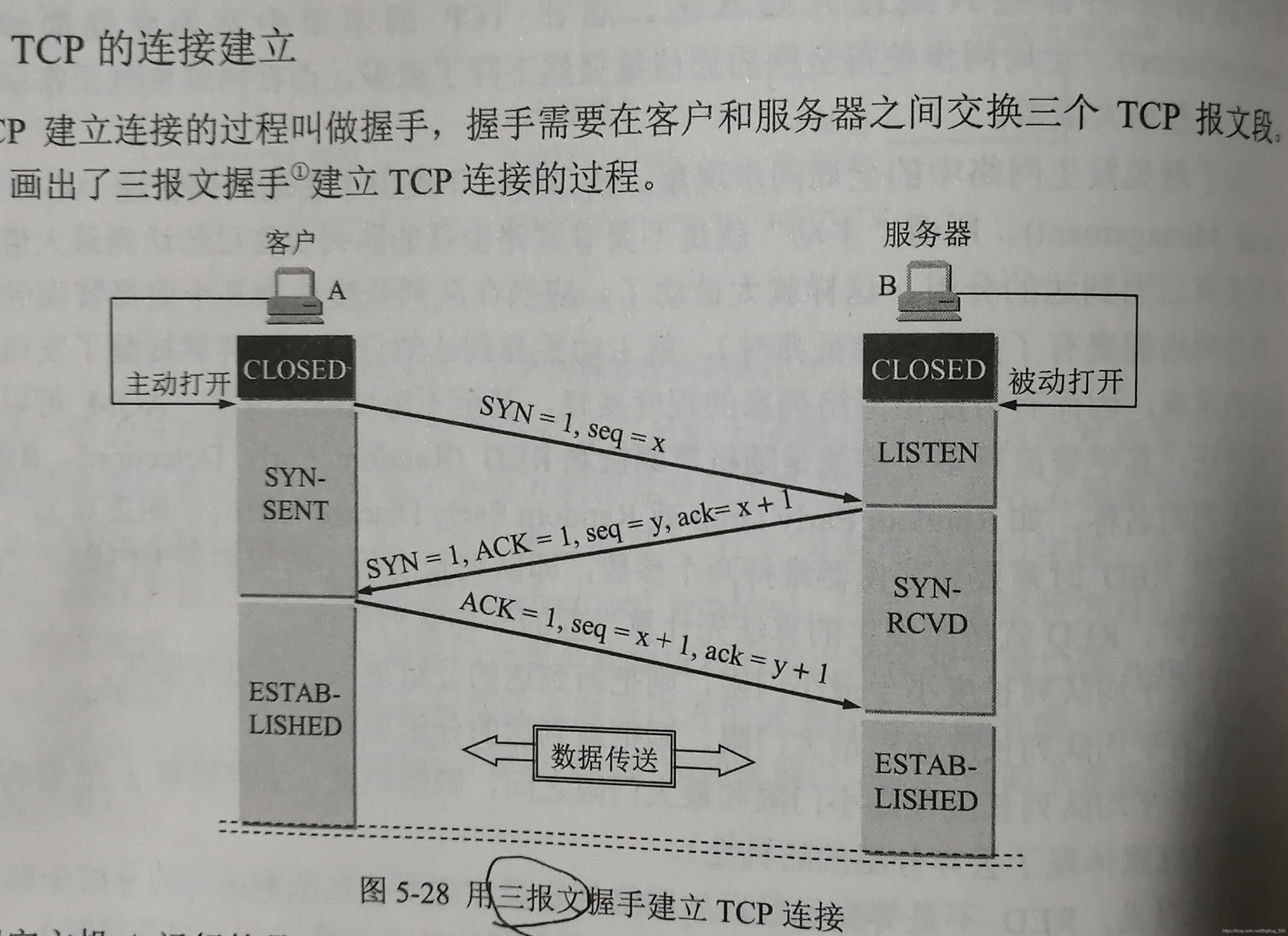

TCP三次握手连接

1. Client 端发送一个同步位SYN = 1，初始序号seq = x的报文段到Server端。TCP规定SYN报文段不能携带数据，但消耗掉一个序号，这时候 Client 进入SYN-SENT(同步已发送)状态。
2. Server 监听到连接请求报文后，如同意建立连接，则向 Client 发送确认。Server端发送 SYN = 1 ，ACK=1，确认号ack=x+1，初始序号seq = y的报文段到Client。同样，这个报文段不携带数据，消耗一个序号。这时Server进入SYN-RCVD(同步收到)状态。
3. Client 收到确认后还需再次发送确认。Client发送 ACK=1，确认号ack = y + 1，此时可带（seq=x+1）可不带（不消耗序号）数据。发送完成后Client与Server分别进入established（已建立连接）状态

四报文握手：

Service端发送的报文，可以拆分为一个确认报文段（ACK=1，ack=x+1）和一个同步报文段（SYN=1，seq=y），这样就变成了四报文握手，但与三报文握手的效果是一样的。

为什么有Client的最后一次确认：

为了防止已失效的 连接请求报文段 又到达了Server端，因而产生错误。

Nginx反向代理：

代理服务器来接受 Internet 上的连接请求，然后将请求转发给内部网络上的服务器，并将从内部网络上服务器得到的结果返回给 Internet 上请求连接的客户端。

通过这样来保证内网服务器的安全，和做负载均衡。



参考：https://www.cnblogs.com/Lujihang/p/10682687.html

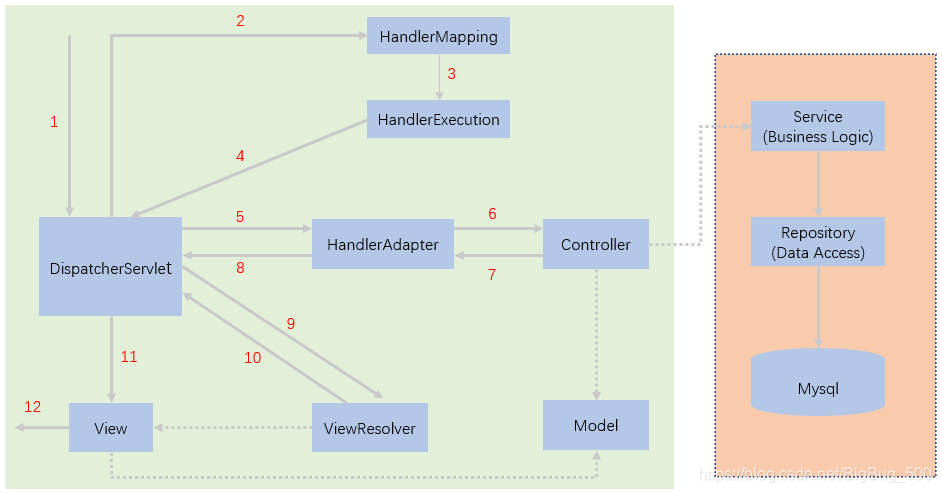

SpringMVC中的大体处理流程：



1. 客户端发送Http请求到DispatcherServlet

2. DispatcherServlet调用HandlerMapping,HandlerMapping根据请求url查找对应Handler，返回给DispatcherServlet

3. DispatcherServlet调用HandlerAdapter，执行对应的Controller，并将得到的ModelAndView返回给DispatcherServlet

4. DispatcherServlet调用ViewResolver(视图解析器)来解析HandlerAdapter传递的ModelAndView(逻辑视图名)，并返回视图（view）和模型数据给DispatcherServlet

5. DispatcherServlet根据视图解析器解析的视图结果，并渲染数据到视图中

6. 最后将视图结果响应到客户端显示



HandlerExecutionChain 使用的设计模式以及执行源码可参考（https://blog.youkuaiyun.com/BigBug_500/article/details/104435391）

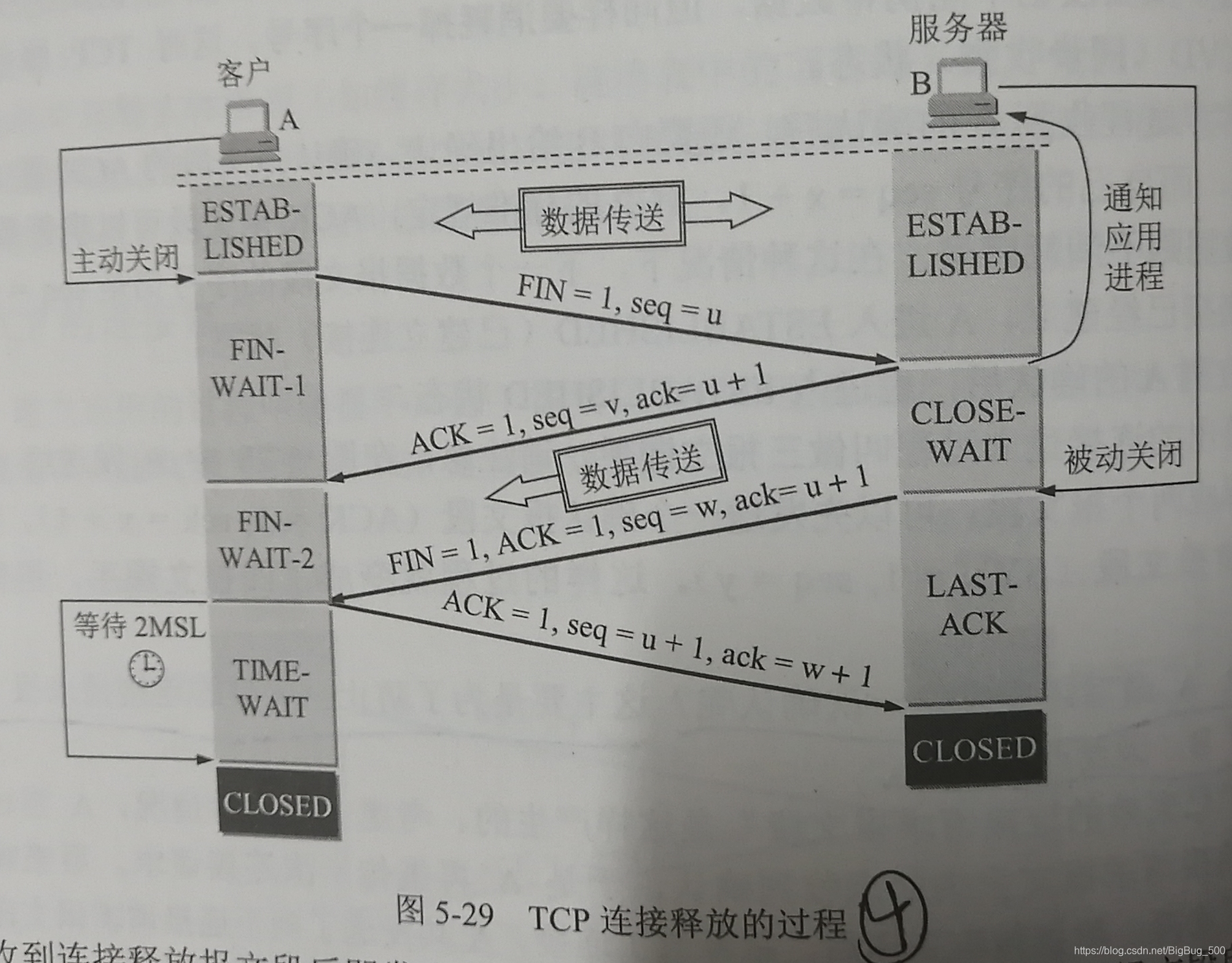

TCP四次握手断开连接

由于TCP连接是全双工的，因此每个方向都必须单独进行关闭。

客户端向服务器端请求关闭连接，服务器端向客户端发送确认关闭。服务器端向客户端发送关闭请求，客户端向服务器端发送确认关闭。



1. Client 端发送一个终止控制位FIN = 1，初始序号seq = u的报文段到Server端。TCP规定FIN报文段不能携带数据，但消耗掉一个序号，这时候 Client 进入FIN-WAIT-1(终止等待 1)状态。

2. Server端收到后发出确认，ACK=1，确认号ack=u+1，包序号seq=v的报文段，此时Server端进入CLOSE-WAIT(关闭等待)状态，Client端到Server端方向的连接就释放 了。

3. Client端收到报文后，进入FIN-WAIT-2状态。

4. 若Server端无数据发向Client端，则发送终止控制位FIN = 1，确认上次的报文段，ACK=1，ack=u+1，本次序号seq=w的报文段，进入LAST-ACK状态。

5. Client端收到后，发送确认包ACK=1，ack=w+1，序号seq=u+1的报文段，并进入TIME-WAIT阶段，该阶段结束后，连接才被释放

6. Server端收到报文后，释放连接。

为什么要有TIME-WAIT阶段：

1. 为确保Client最后一次ACK确认报文段到达Server，等待Service最后一次FIN报文段能够通过超时重传机制发送到Client端，最后，让Client与Server端都进入closed状态。

2. 为避免Client的最后一个ACK报文，被当作连接请求建立中的ACK报文，所以等待一段时间让该报文传输完毕（即从网络中消失）。
