OSPF综合实验

任务：

1，R5为ISP，其上只能配置IP地址;R4作为企业边界路由器，
出口公网地址需要通过PPP协议获取，并进行chap认证
2，整个0SPF环境IP基于172.16.0.0/16划分;
3，所有设备均可访问R5的环回;
4，减少LSA的更新量，加快收敛，保障更新安全;
5，全网可达

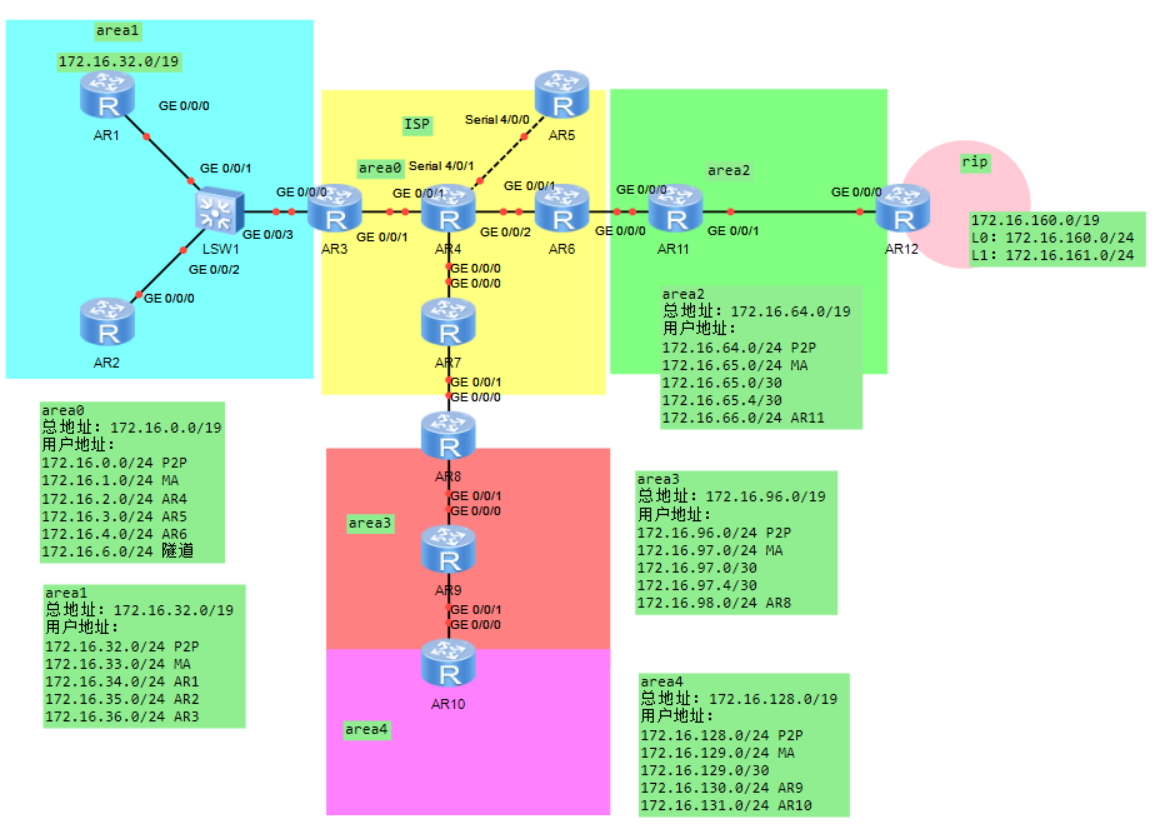

地址规划如图：

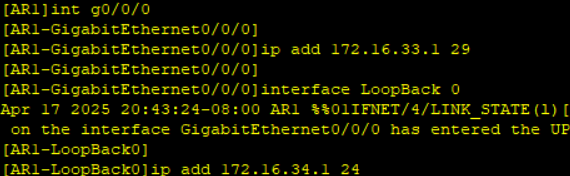

1、配置IP：

AR1:

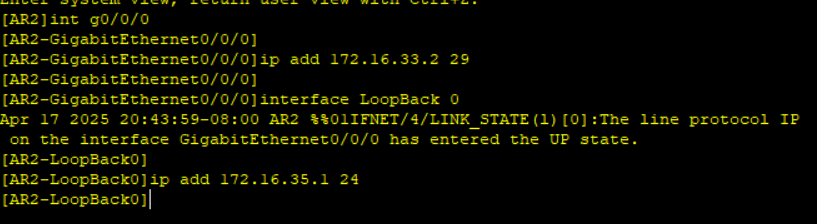

AR2:

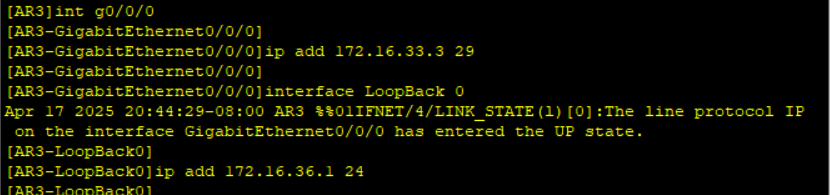

AR3:

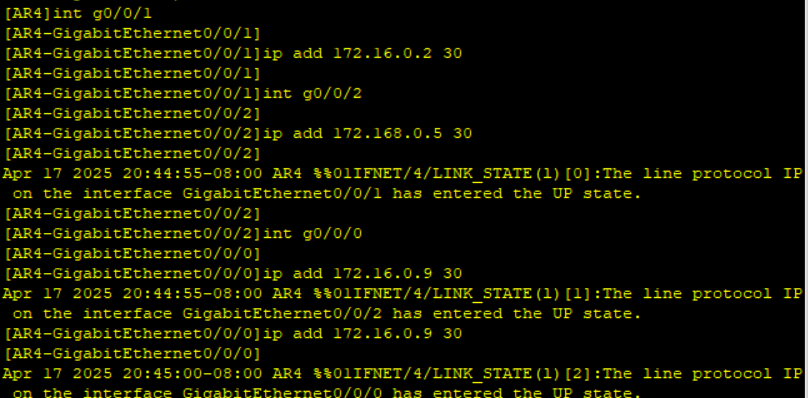

 AR4:

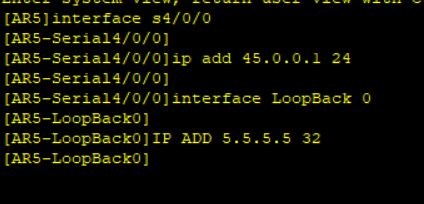

AR5：

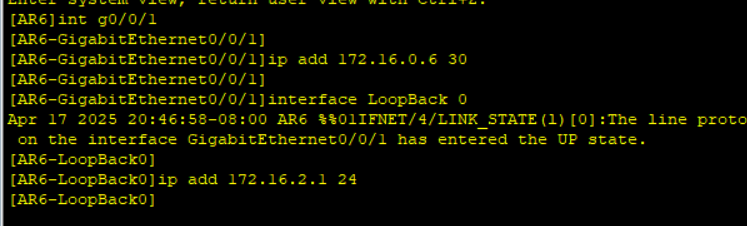

AR6：

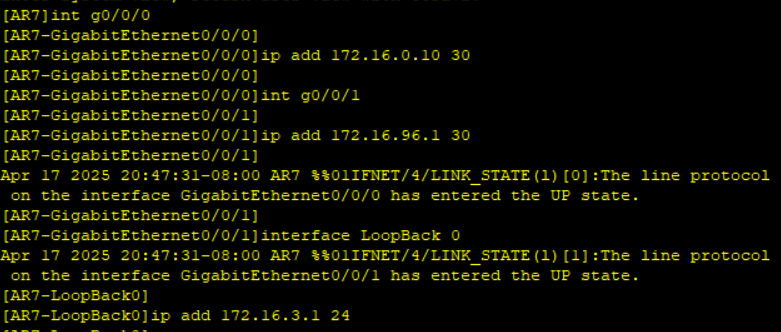

AR7:

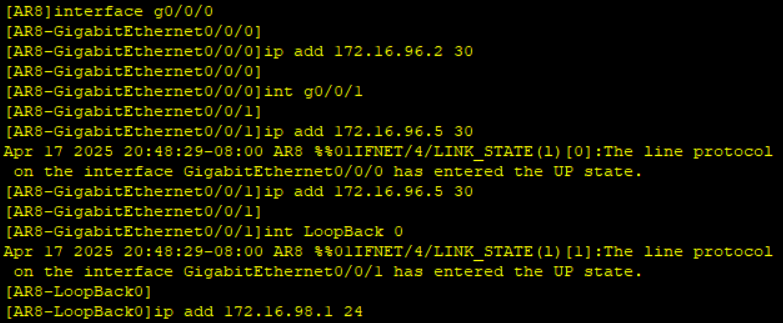

AR8:

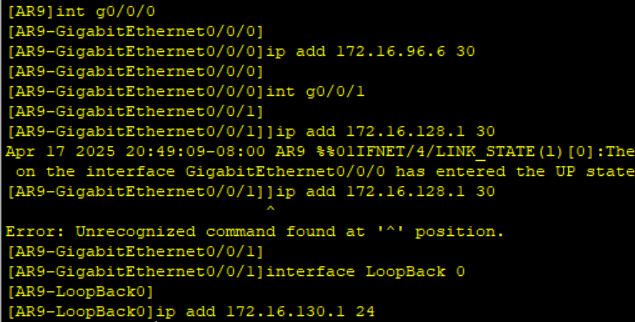

AR9:

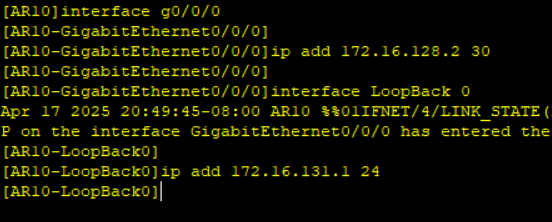

AR10:

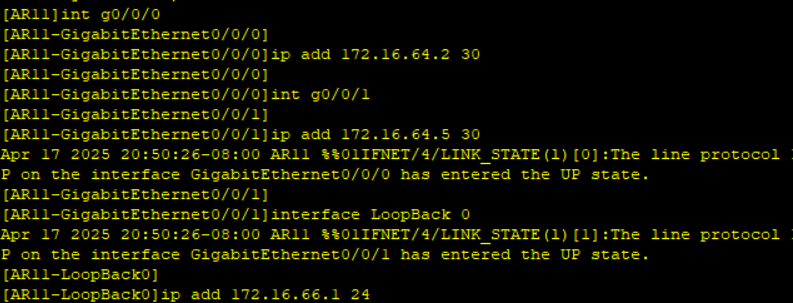

 AR11

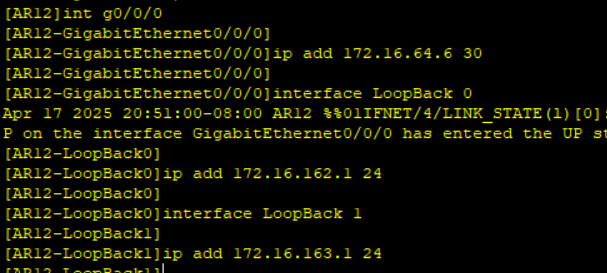

AR12:

2、配置认证协议

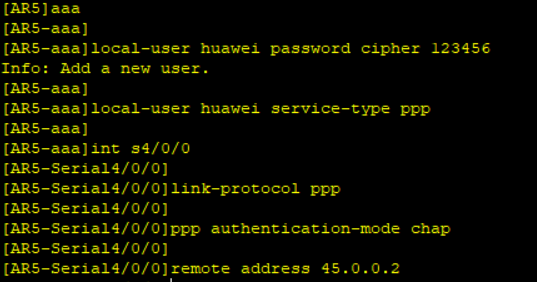

R5：

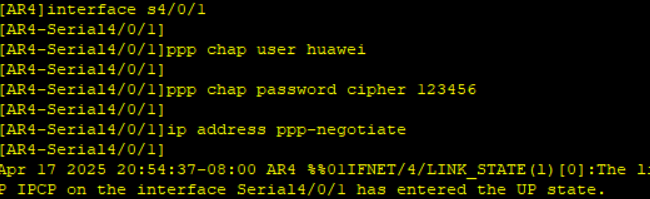

R4：

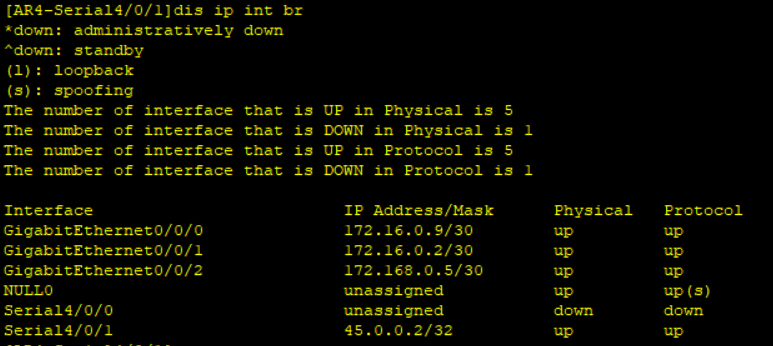

检验：地址获取成功

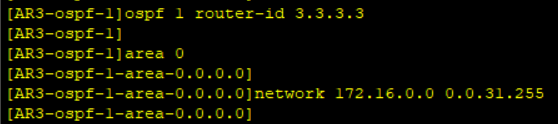

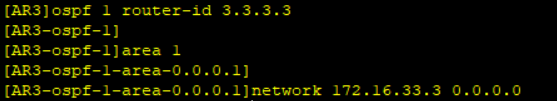

3、配置ospf协议：

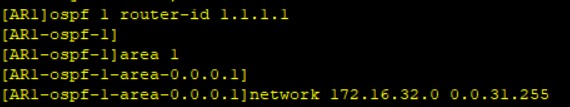

AR1:

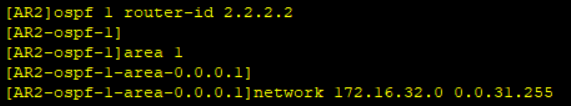

AR2:

AR3:

AR4:

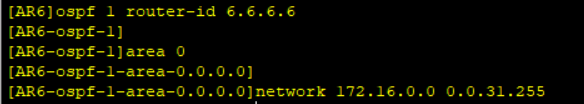

AR6:

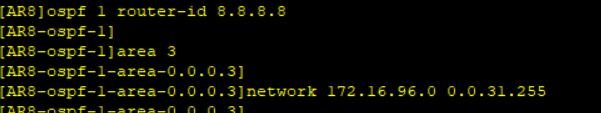

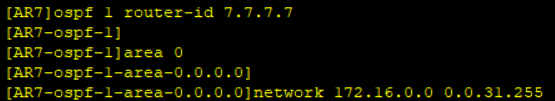

AR7:

AR8:

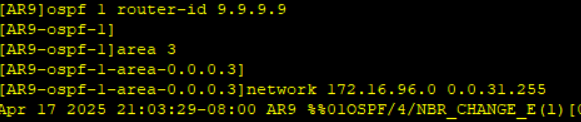

AR9:

在ar9的area4上，利用重发布解决不规则问题

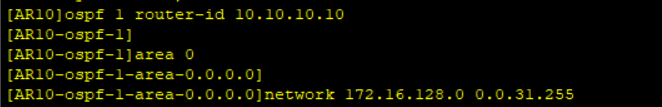

AR10:

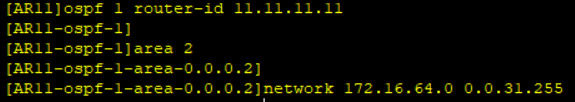

AR11:

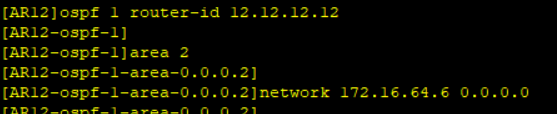

AR12:

4、配置rip

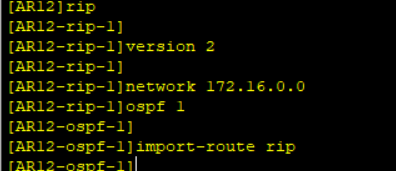

AR12:

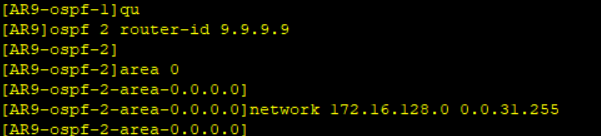

在AR9的ospf1上引入ospf2

5、配置路由汇总

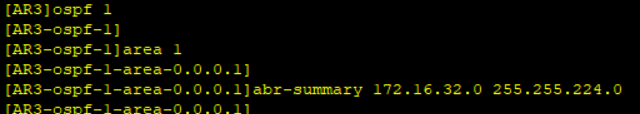

AR3:

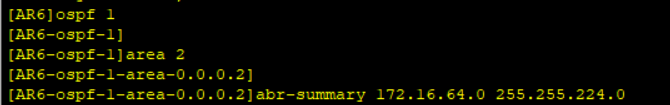

AR6:

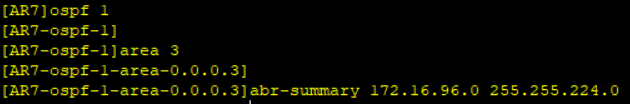

AR7:

AR9:

AR12:

6、配置特殊区域

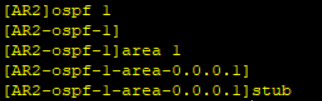

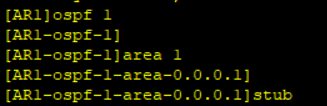

stub配置

AR1

AR2:

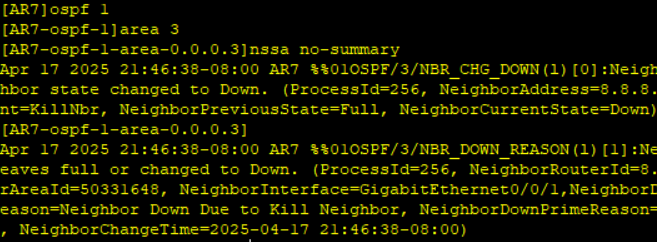

stub no-summary配置：

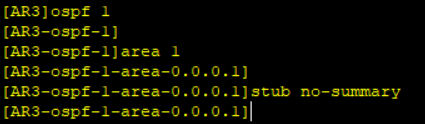

AR3：

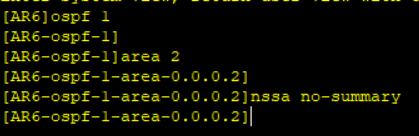

AR6:

AR7:

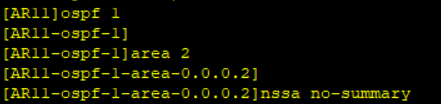

AR11:

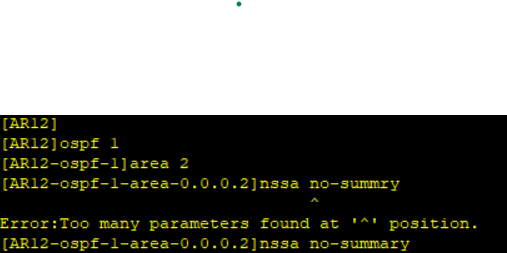

AR12:

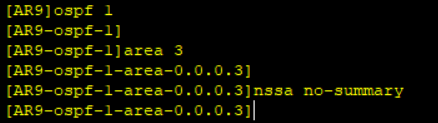

nssa:

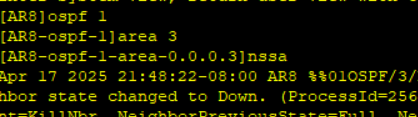

AR8：

AR9:

R9下发缺省到ospf2

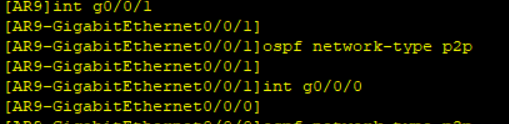

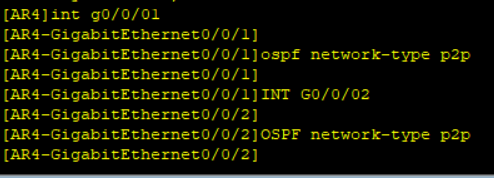

7、修改网络类型

AR3：

AR4:

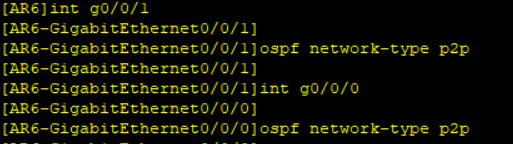

AR6:

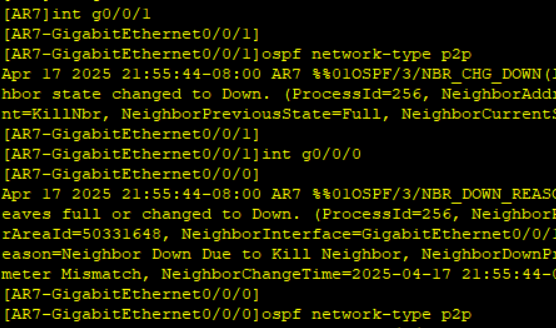

AR7:

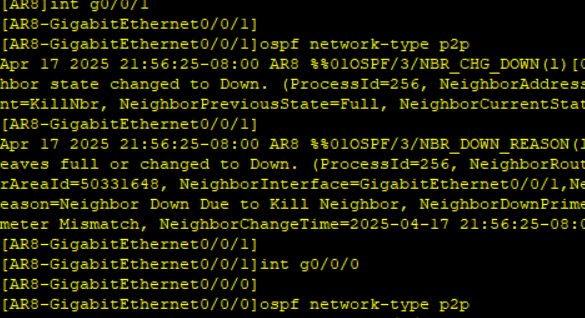

AR8:

AR9:

AR10

AR11:

AR12:

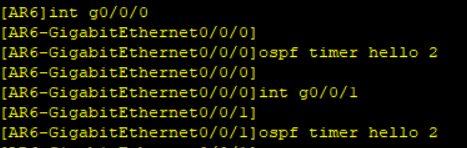

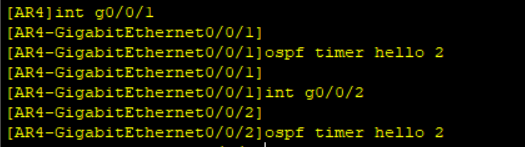

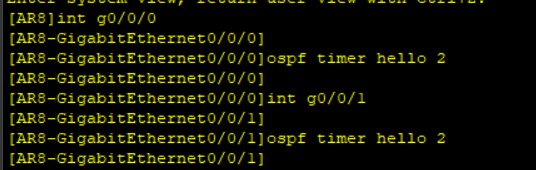

8、修改计时器

AR3

AR4

AR6

AR7

AR8

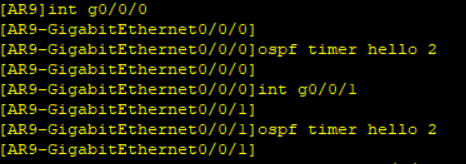

AR9

AR10

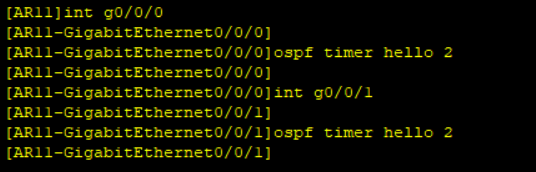

AR11

AR12

9、区域认证

AR3

AR4

AR4下发缺省指向AR5

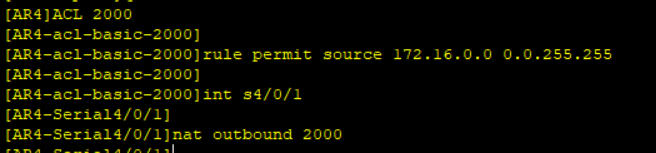

AR4上做NAT
