2D绘图01概述、基本操作、几何作图

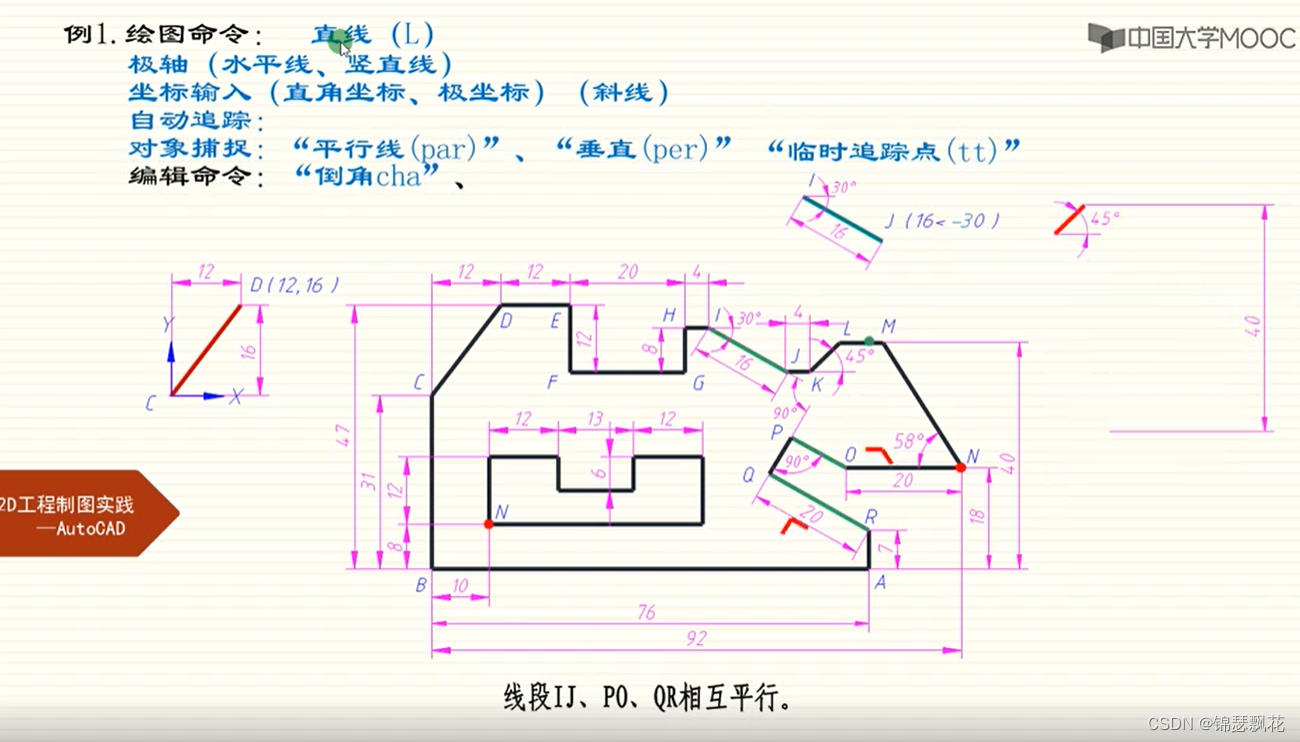

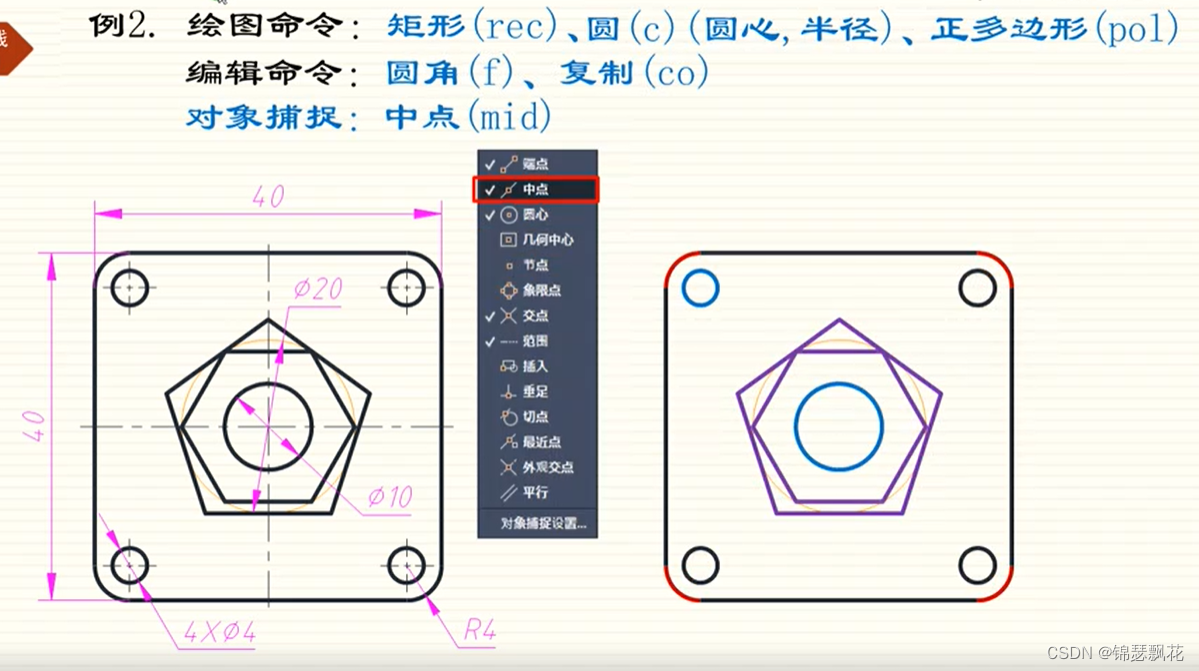

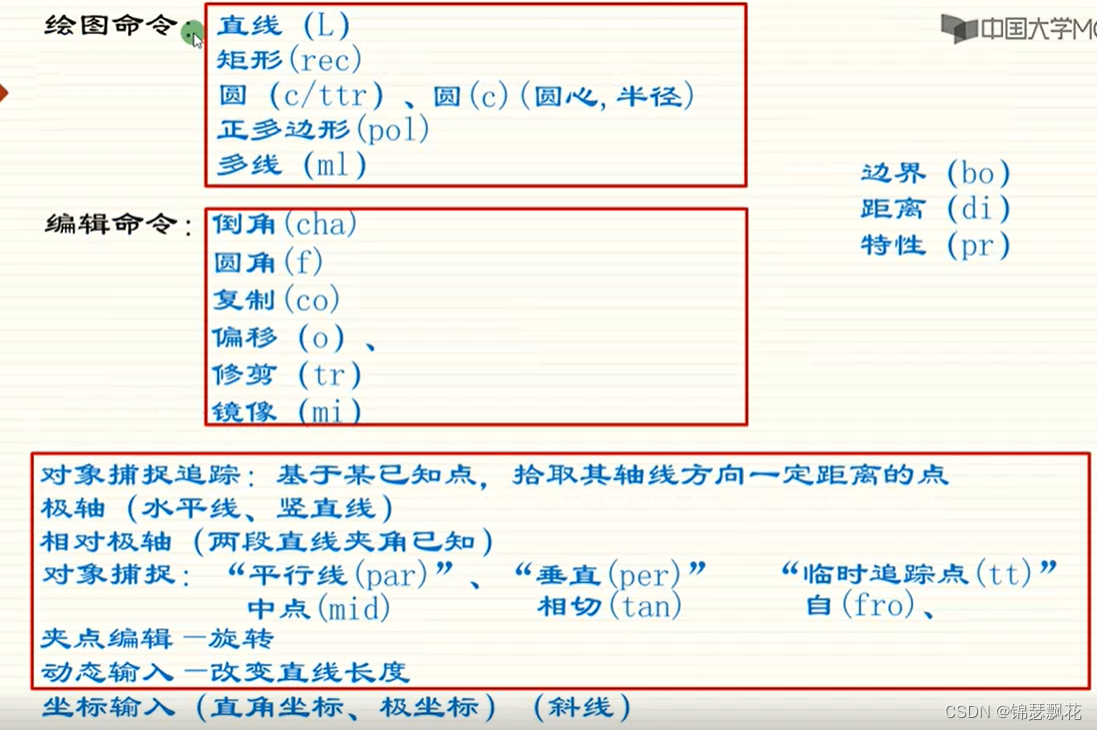

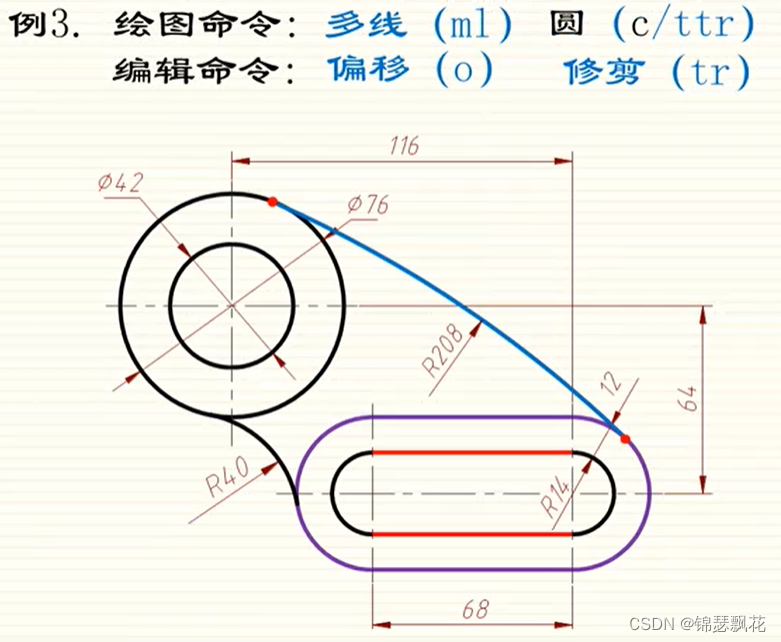

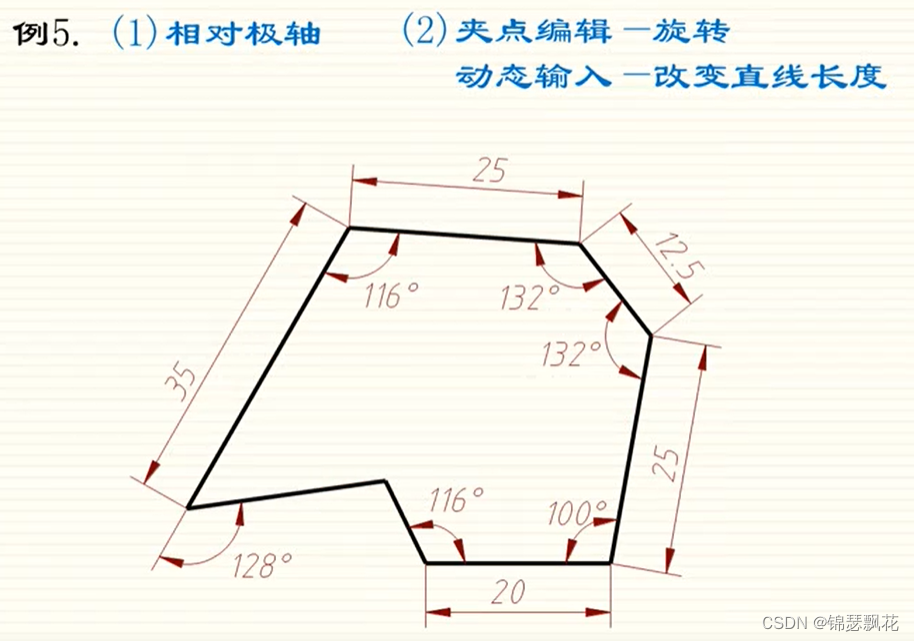

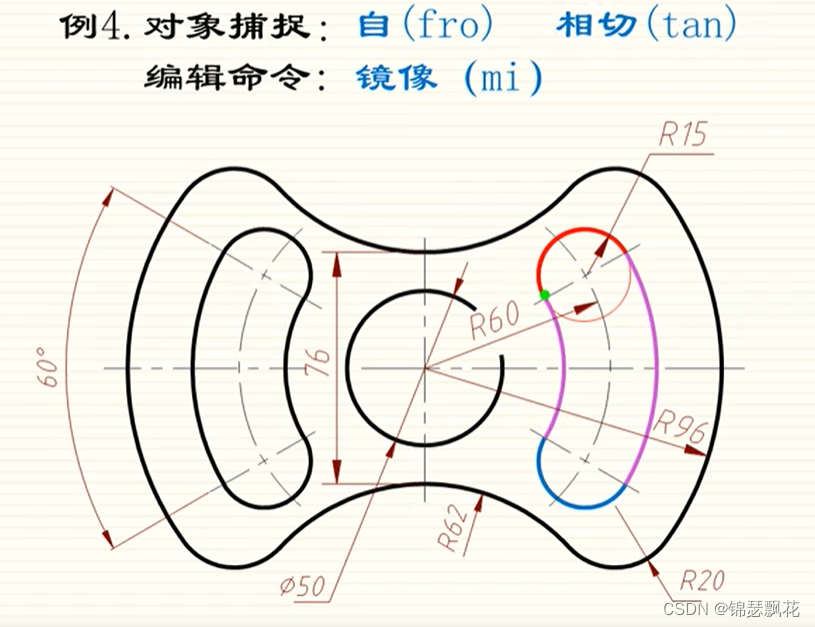

一、示例









二、提问

问题1：快捷键

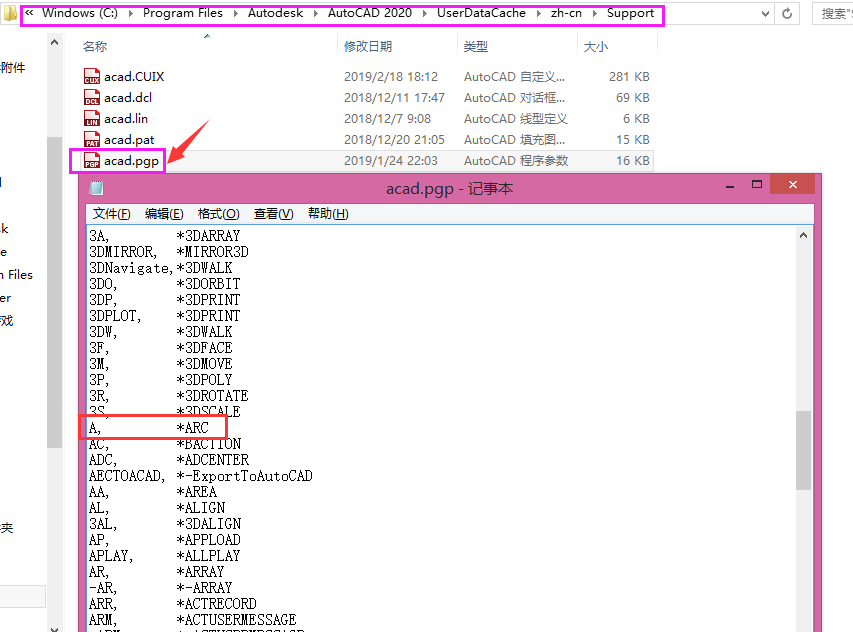

安装目录中有acad.pgp文件，用记事本打开，该文档列出了系统提供的CAD命令快捷键。用户可通过编辑该文件定制（修改或添加）自己的快捷键。



问题2：动态输入的打开和关闭。

回答：

（1）状态栏（软件最下方的一条）中的“动态输入”系统默认是打开的，但该图标并不显示在状态栏中。

（2）不同版本的"动态输入”图标不尽相同，可将鼠标悬停在图标上面识别。

（3）功能键F12是“动态输入”的开关键。但有的计算机该键可能被占用。

（4）2020版本的状态栏缺省状态是不显示“动态输入”图标（见下图左侧箭头所指）的。点击右下角的“自定义”可关闭或显示其中的任何图标。

问题3：命令行不见了，如何调出来？

回答：Ctrl+9

问题4：界面上菜单、功能区、工具栏全都不见了，怎么办？

回答：输入menu回车，运行(打开）acad.CUIX

问题5：“自”的用法

回答：4步骤

（1）激活命令（画线还是画圆？），告诉系统我要做什么；

（2）按住shift或Ctrl+右键，出现菜单后松开shift（Ctrl），选择“自”。或fro回车；

（3）拾取基点（在基点上单击左键）

（4）输入相对直角坐标或相对极坐标。相对直角坐标为“@x,y”，相对极坐标为“@长度<角度”。

前提：“极轴”、“对象捕捉追踪”、“对象捕捉”要打开，见下图。

问题6：“临时追踪点”的用法

回答：

（1）激活命令（画线还是画圆？），告诉系统我要做什么；

（2）按住shift或Ctrl+右键，出现菜单后松开shift（Ctrl），选择“临时追踪点”。或tt回车；

（3）在基点上停住，出现靶框后沿x或y方向移动鼠标至你需要的大概距离处，键入距离回车，（在该距离处会出现一个绿色十字），鼠标直接下移至绿色十字下方，键入另一距离。

前提：“极轴”、“对象捕捉追踪”、“对象捕捉”要打开。

问题7：粗实线为什么还显示为细线？

回答：状态栏中“线宽”按钮要打开，见下图。如果该按钮不显示，点击右方的“自定义”勾选“线宽”按钮。



问题8：@什么时候用？只要动态输入打开不就都是默认相对坐标吗，为什么极坐标还要加@？

回答：

动态输入打开默认相对坐标，没错。

但是，用“自”命令时，无论是直角坐标、极坐标，都要加@符号。

问题9：不太懂面域命令

回答：CAD中的图形实体，分为“线框”、“面”、“实体”三种。“面”、“实体”都可以使用"交集"、"并集"、"差集"进行集合运算。面域命令可以将一个封闭的“线框”变成“面”，然后就可以用集合运算的方式构造一些图形。

问题10：出现以下提示如何解决？

回答：提供2中可能的解决方法，只是“可能”的方法，建议同学们在官网（Autodesk.com.cn）安装教育版。

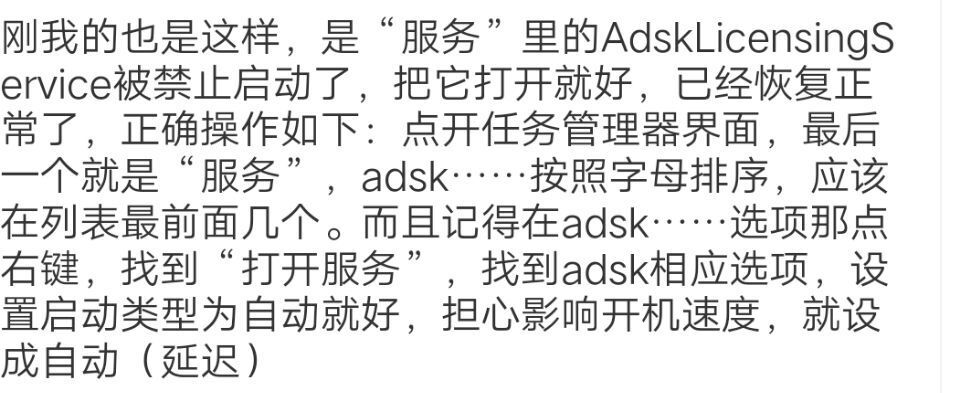

方法1：

方法2：

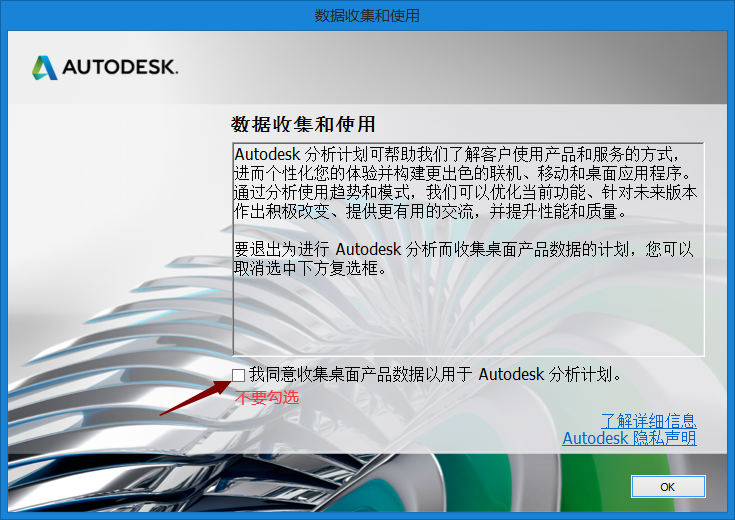

帮助菜单下点击“桌面分析”，打开以下对话框，去掉勾选（见下图）。

问题:11：关于CAD国家标准

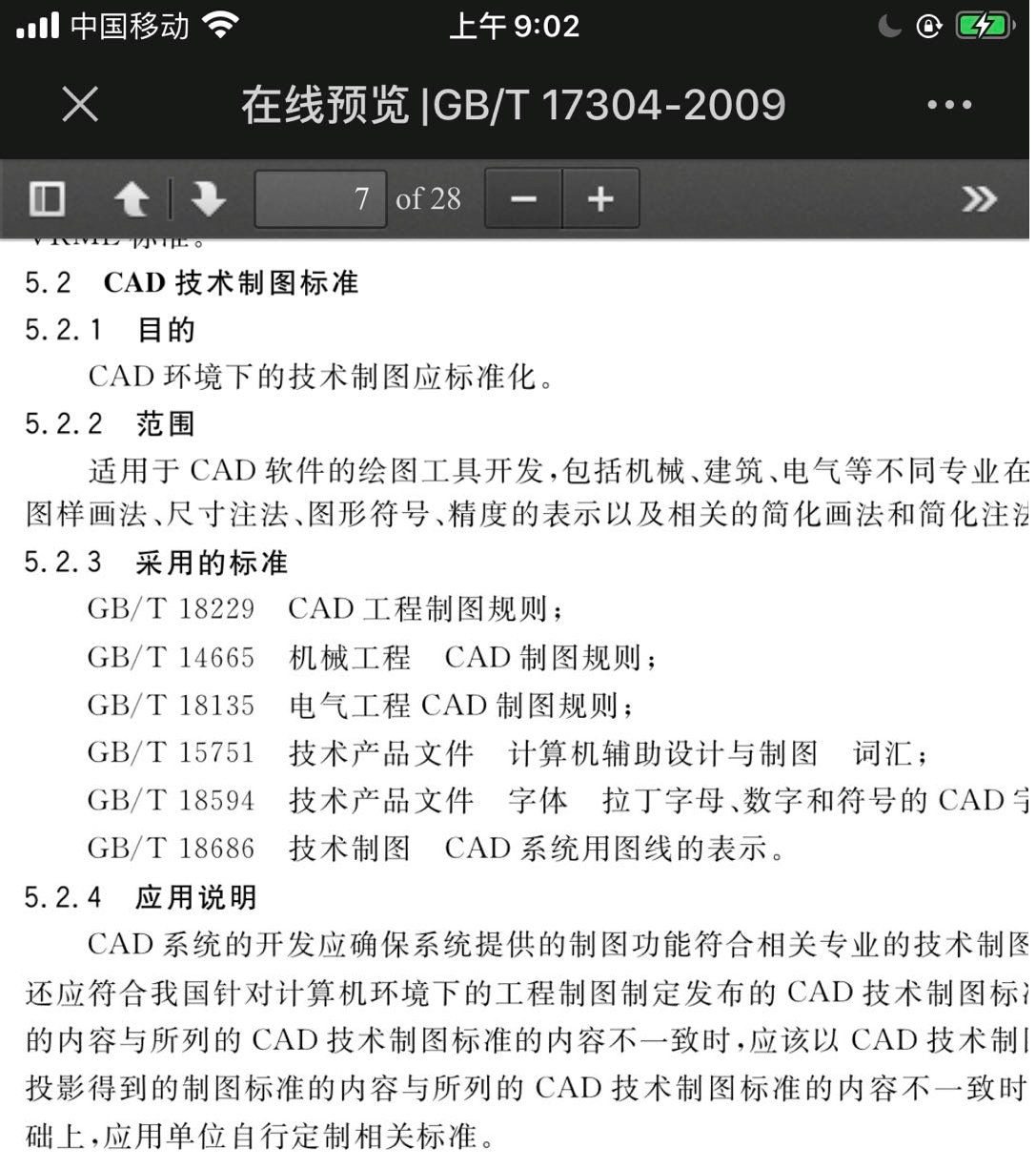

回答：要在标准网上查国标原文。不同的专业图标准不一样。可关注中国标准信息服务网，查询相关标准。
