本文介绍了单片机控制LED灯闪烁的原理和方法，通过编程实现LED灯亮灭的循环，并利用延时函数避免因频率过快导致的闪烁不明显问题。在程序中，当P2口的值设为0xFE时LED灯亮，设为0xFF时灯灭，通过 Delay500ms 函数实现半秒的延时效果，从而达到闪烁效果。但由于实际操作中的串口问题，未能进行实操验证。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

上次学习了点灯实验未成功的原因可能在于单片机，由于新的单片机还未到不能下定结论

单片机中LED灯的控制值为真时亮如“1”时亮，“0”时灭

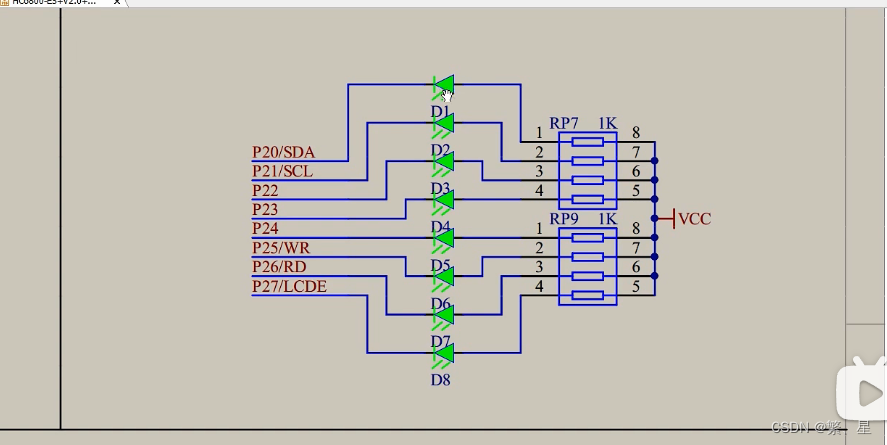

此图为单片机中八个LED灯的连接图

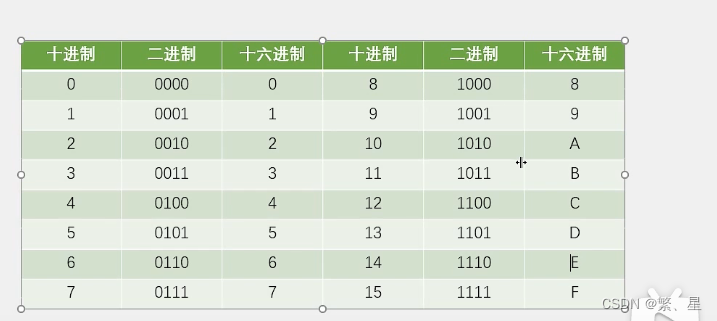

此图是进制转换

在亮灯的基础上使LED的闪烁即一会亮一会灭，需要让他执行两个语句，先灭后亮以此循环。

但是由于单片机频率很快，闪烁较快会被误认为一直亮，需要在此基础上加上延时的语句。

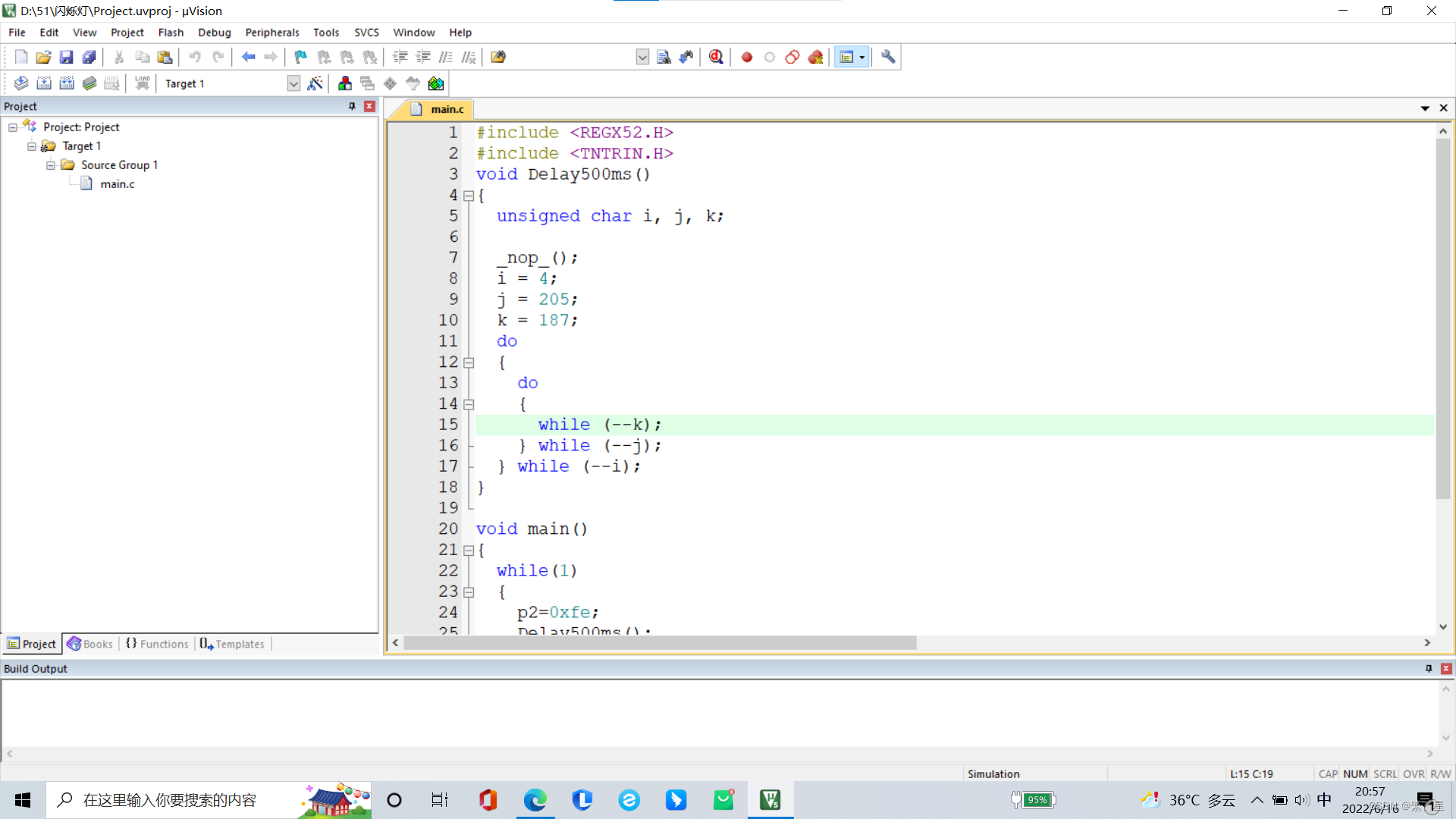

#include <REGX52.H>
#include <TNTRIN.H>
void Delay500ms()
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}                                 //此处设一个函数用来延长时间，stc中生成的

void main()
{
	while(1)                      //无限循环
	{
		p2=0xfe;                    //使led灯亮
		Delay500ms();              //引用延时函数 延时半秒
		p2=0xff;                    //使led灯灭
		Delay500ms();             //引用延时函数 同样延时半秒
	}


}
