三菱FX3U小项目—运料小车自动化

目录

一、项目描述

二、IO口分配

三、项目流程图

四、项目程序

五、总结




一、项目描述

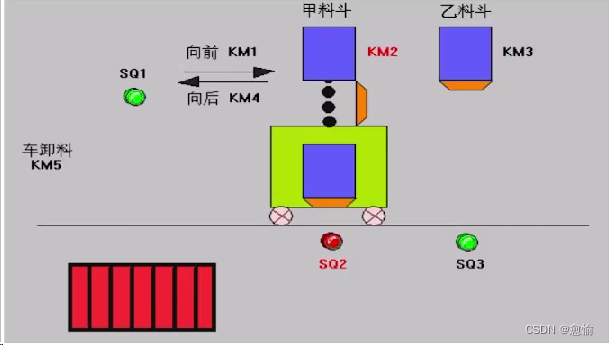

        设备如下图所示,其中启动按钮SB1用来开启运料小车,停止按钮SB2用来手动停止运料小车(其工作方式任务模式要求)。当小车在原点SQ1位置,按下启动按钮SB1,小车从原点SQ1起动,KM1接触器吸合使小车向前运行直到碰到SQ2开关停,KM2接触器吸合使甲料斗装料5s,然后小车继续向前运行直到碰SQ3开关停,此时KM3接触器吸合使乙料斗装料3s,随后KM4接触器吸合小车返回原点直到碰到SQ1开关停止,KM5接触器吸合使小车卸料5s后完成一次循环。


二、IO口分配

输入器件

输入点

启动按钮SB1

X4

停止按钮SB2(常闭)

X6

开关SQ1

X10

开关SQ2

X11

开关SQ3

X12

预停按钮

X7

回原点按钮

X5

输出器件

输出点

向前接触器KM1

Y0

甲卸料接触器KM2

Y1

乙卸料接触器KM3

Y2

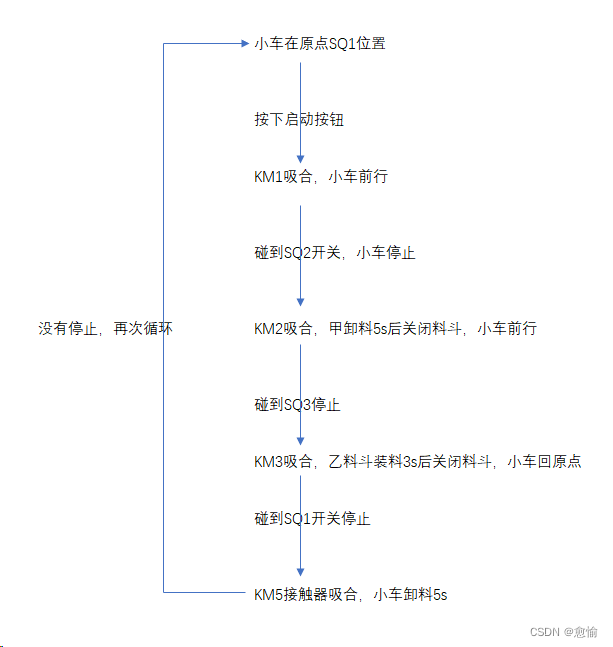

三、项目流程图


四、项目程序

        程序分为主程序、自动程序和手动程序。主程序是调用自动和手动程序;自动程序是让机器自主运转;手动程序是用户自己操作。

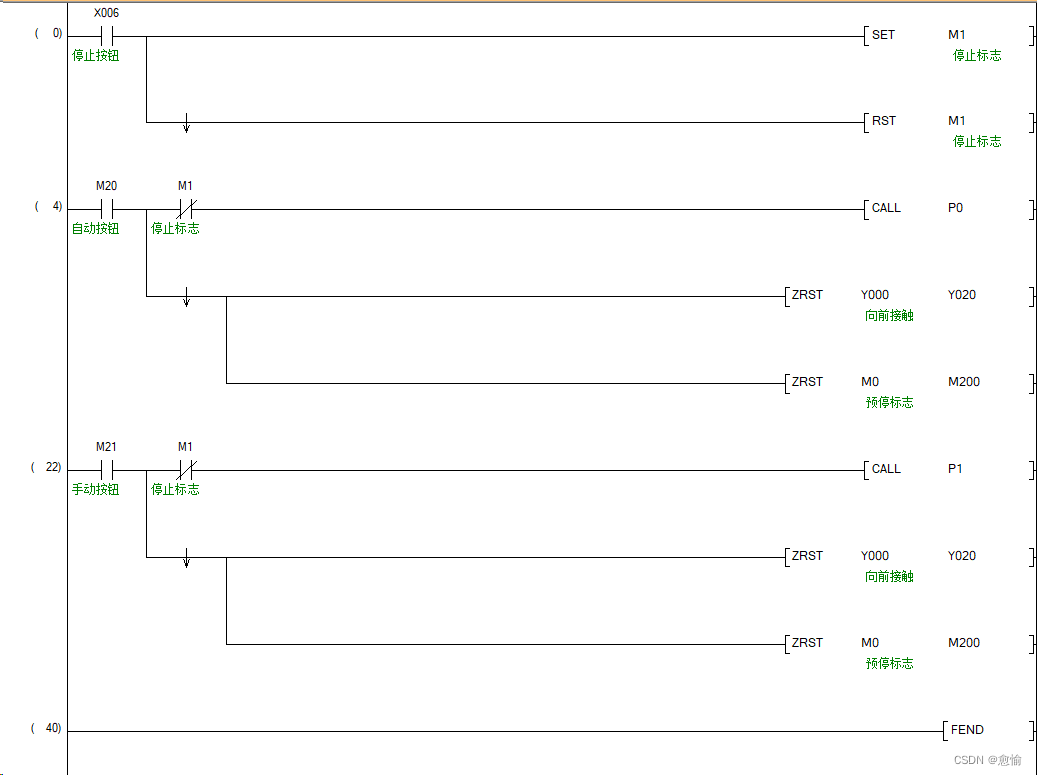

主程序:

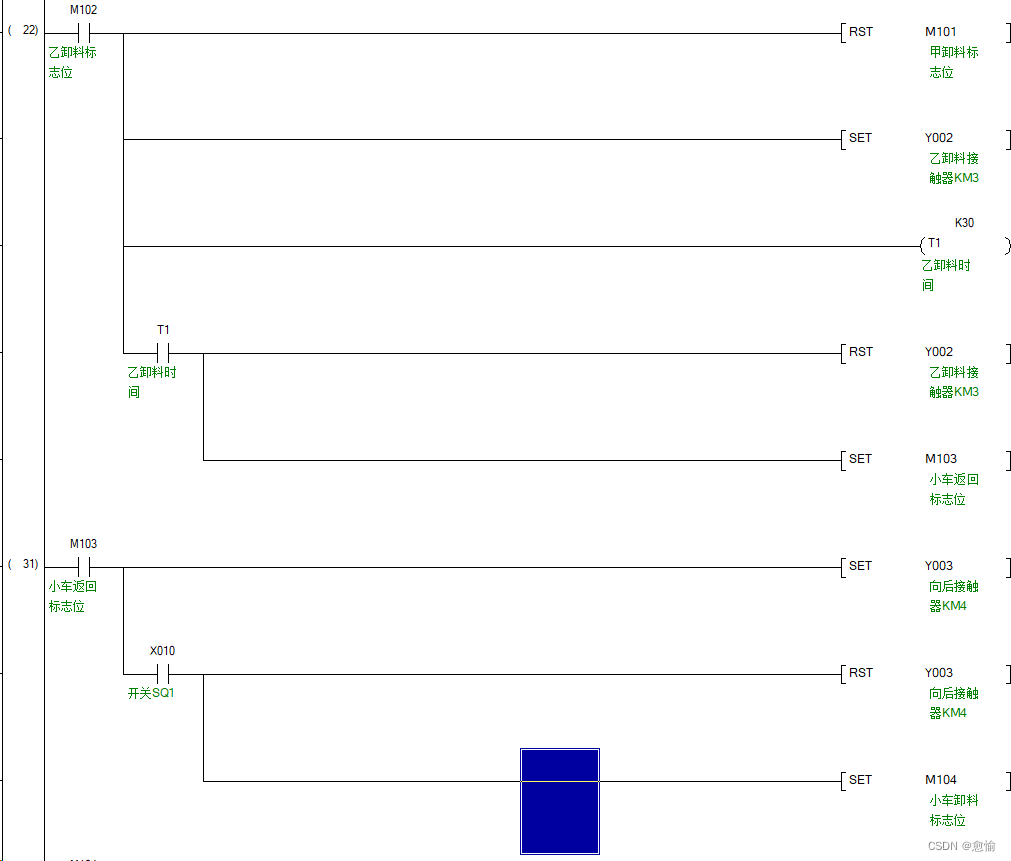

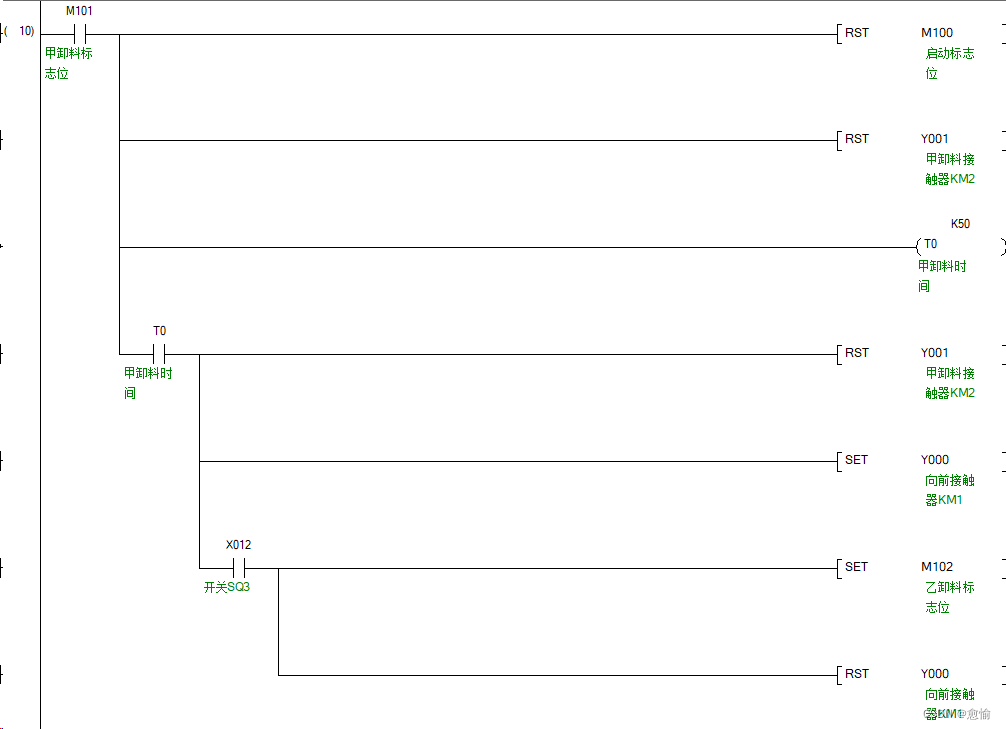

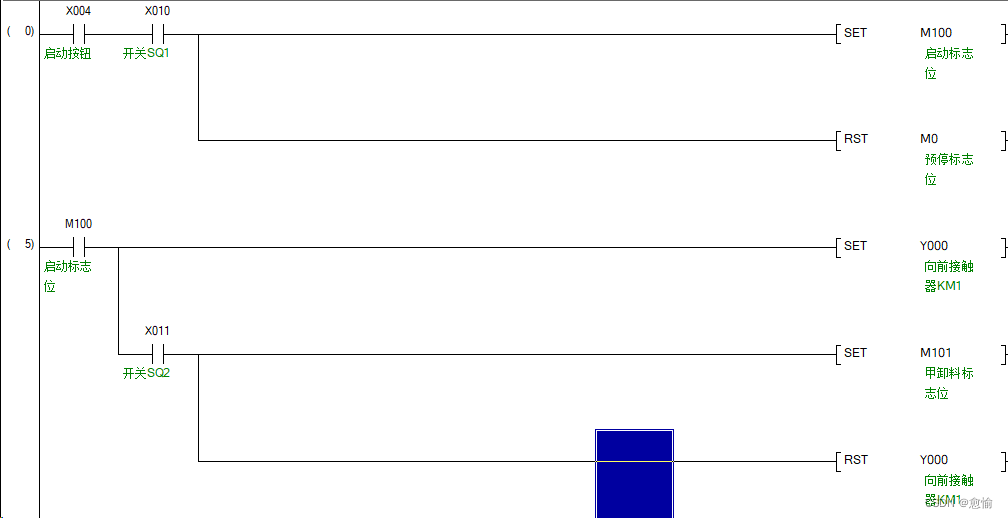

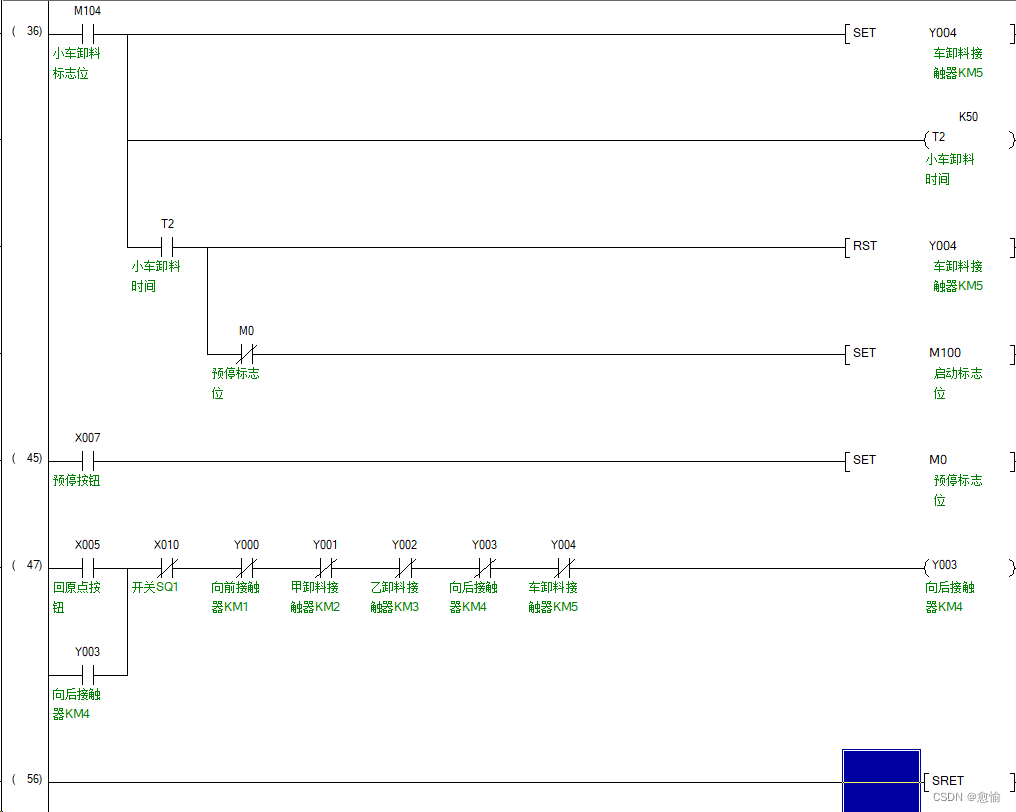

自动程序:

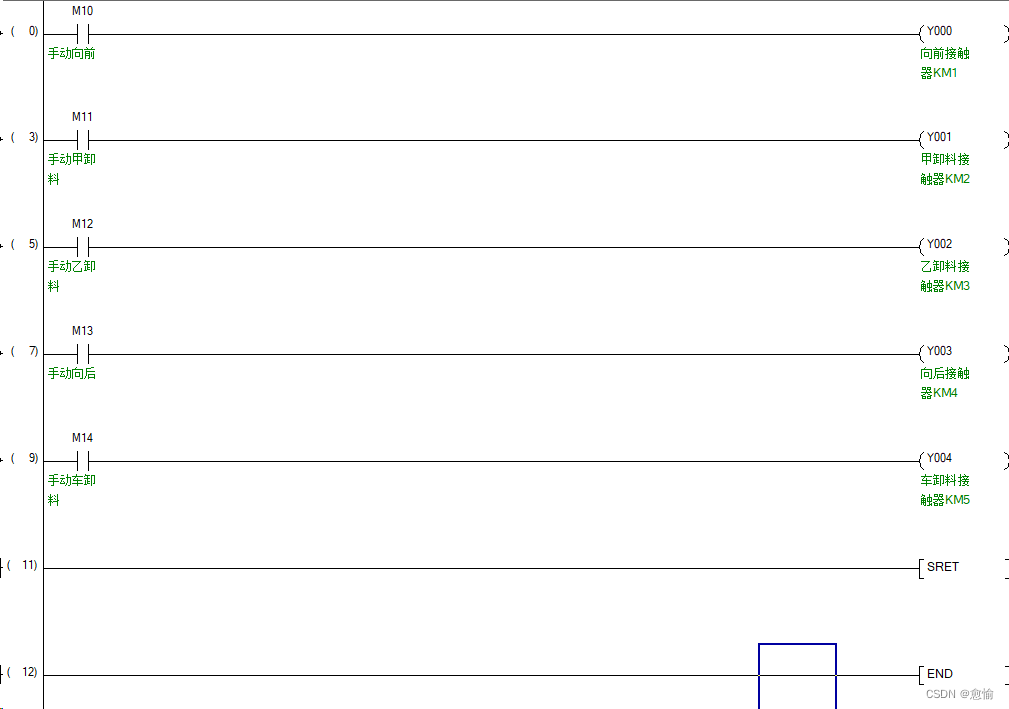

手动程序:


五、总结

1、程序使用一个标志位完成一段工序,当上一段工序完成并且置位下一段工序的标志位时,才能按部就班的执行下次。

2、在使用主程序时需要使用FEND指令结束;使用子程序后要使用SRET指令结束。
