15. 矩阵键盘

• 15.1. 矩阵键盘介绍

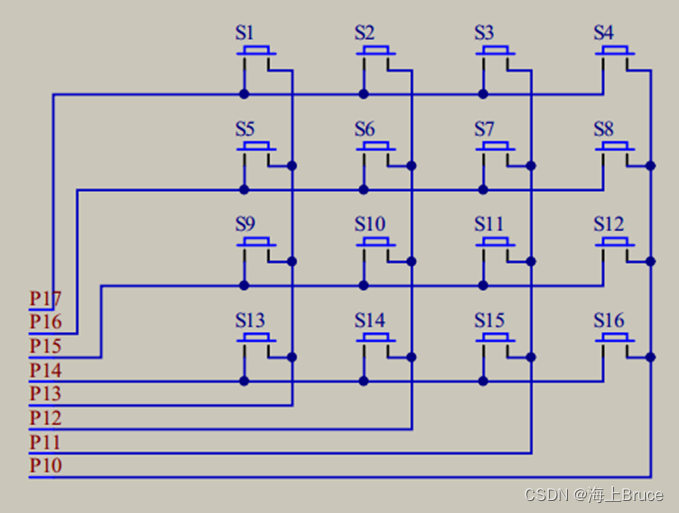

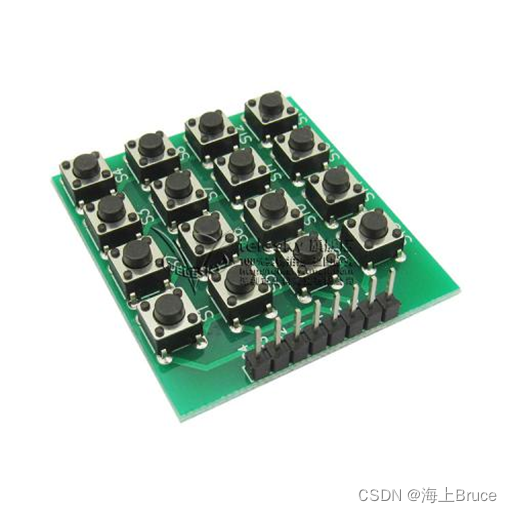

• •在键盘中按键数量较多时，为了减少I/O口的占用，通常将按键排列成矩阵形式

  •采用逐行或逐列的“扫描”，就可以读出任何位置按键的状态

• 15.2. 扫描的概念：
  •数码管扫描（输出扫描）

  原理：显示第1位→显示第2位→显示第3位→……，然后快速循环这个过程，最终实现所有数码管同时显示的效果

•矩阵键盘扫描（输入扫描）

原理：读取第1行(列)→读取第2行(列) →读取第3行(列) → ……，然后快速循环这个过程，最终实现所有按键同时检测的效果

•以上两种扫描方式的共性：节省I/O口

• 15.3. 开发板采用逐列扫描代替逐行扫描的原因是P15口连接蜂鸣器会导致如果用逐行扫描，蜂鸣器会有规律的响，所以用逐列扫描；

• 15.4. 单片机IO口特性弱上拉，强下拉

• 15.5. 矩阵键盘程序模块实操；

  • 建立矩阵键盘程序文件夹 6-1 矩阵键盘

  • 将之前项目钟的LCD1602.c与LCD1602.h；以及delay_xms.c 与delay_xms.h ；拷贝到项目目录中，并在Keil项目目录中导入；

  • Keil中转到template类别：

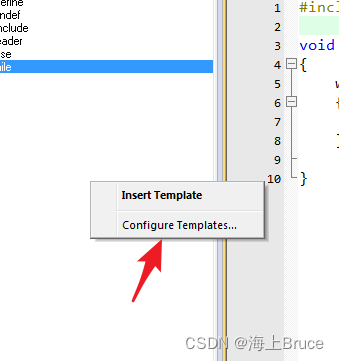

  • 右键点击空白区域选择configure templates

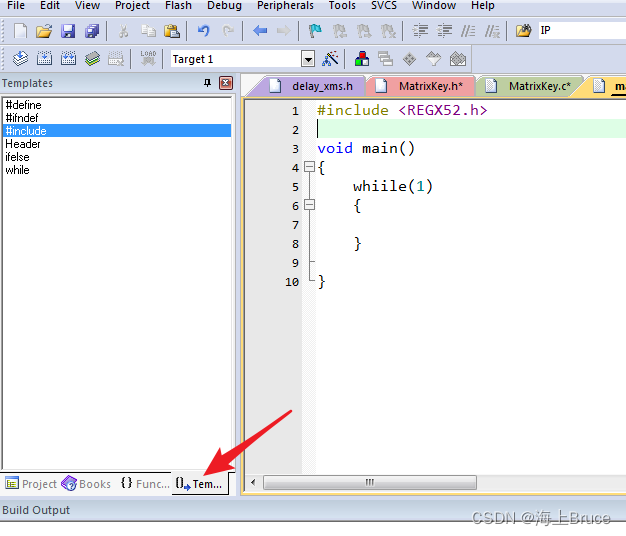

  • 点击左边的图标新建模板，右边的x是对选中的模板进行删除
