自容式触摸按键原理

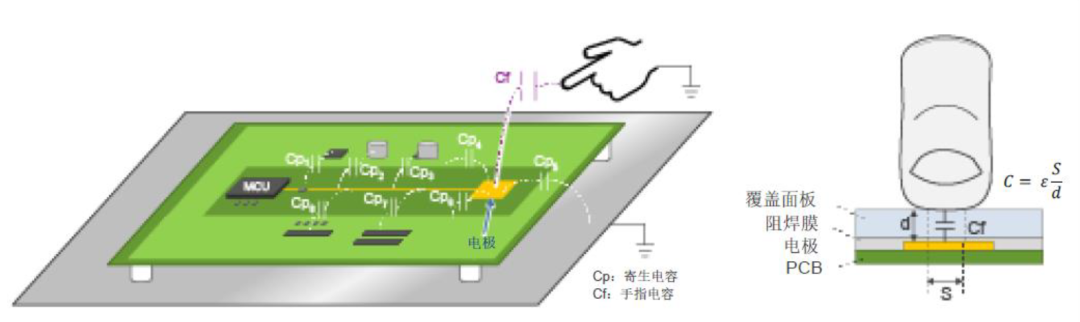

图1-1所示为电极中产生的自电容。自电容式按键中连接到电容传感器的单个电极将测量电容量C。C的值是由电极及其周围导体形成的寄生电容Cp和由电极及手指形成的寄生电容Cf的复合值。电容的大小可以通过电容方程式计算 （参见Note部分）。由于周围的器件是静态的，因此Cp是常量，但Cf会随着手指的靠近而增加。通过设置Cf增加量的阈值，可以确定触摸按键是处于“打开”还是“关闭”状态。请注意，如果手指直接接触电极，则会导致电极短路，并且无法再测量电容。通常，电极和手指之间有几毫米厚的覆盖面板。

Note

C：电容，ε：相对介电常数，S：电极的正对面积，d：电极间距
