企业网三层架构

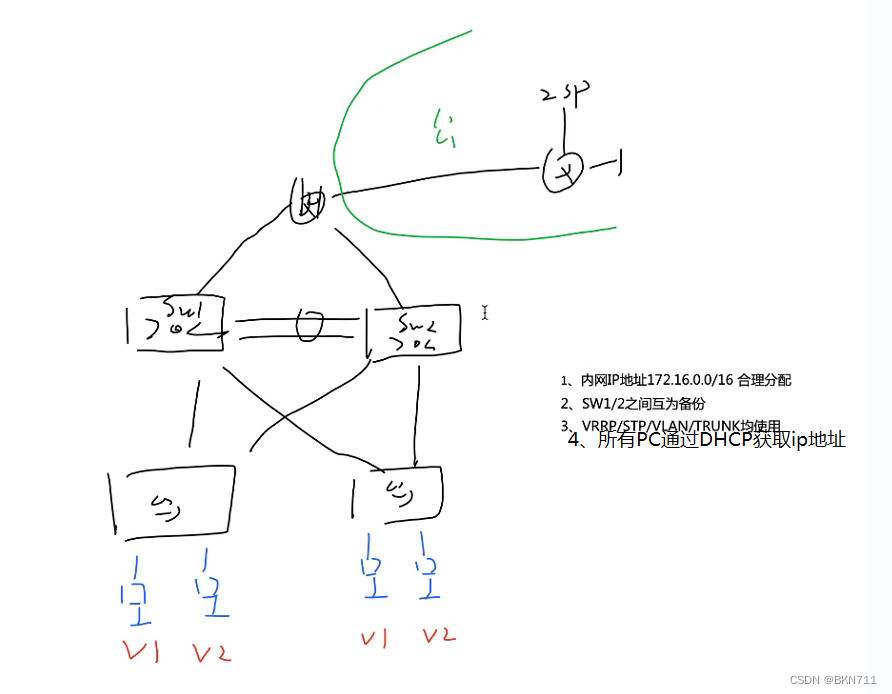

题目

 配置路由器各接口IP

将sw1和sw2 的g0/0/4 到g0/0/5 设为trunk干道

[sw1]port-group group-member GigabitEthernet 0/0/4 to GigabitEthernet 0/0/5

[sw1-port-group]port link-type trunk

[sw1-port-group]port trunk allow-pass vlan all

[sw2]port-group group-member GigabitEthernet 0/0/4 to GigabitEthernet 0/0/5

[sw2-port-group]port link-type trunk

[sw2-port-group]port trunk allow-pass vlan all

sw1和sw2创建vlan2

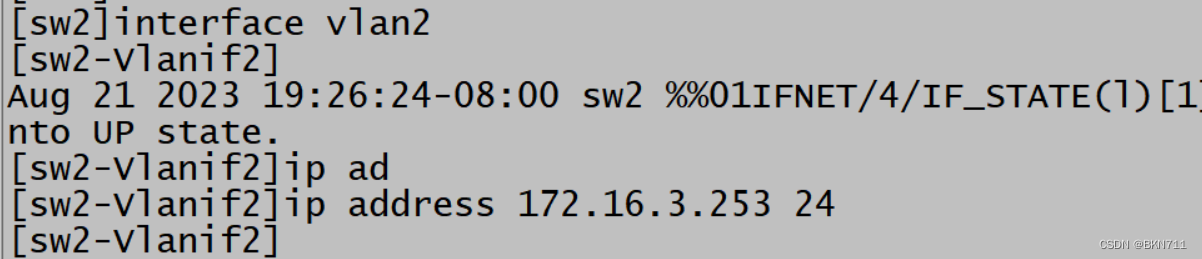

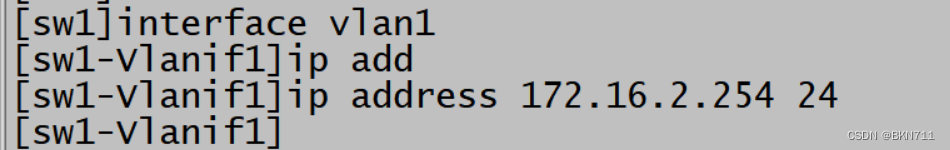

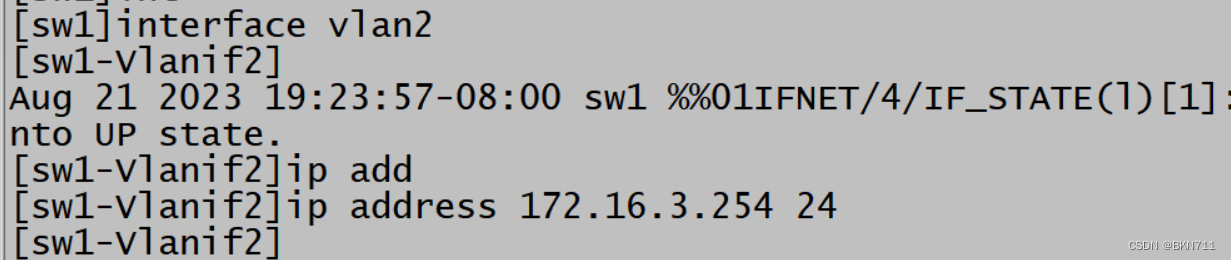

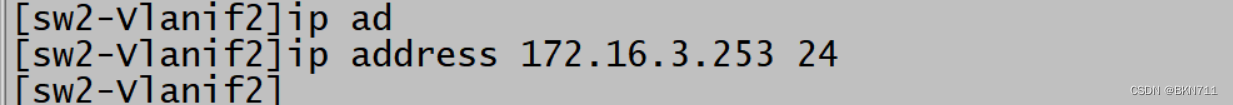

 创建svi虚拟接口并配置IP

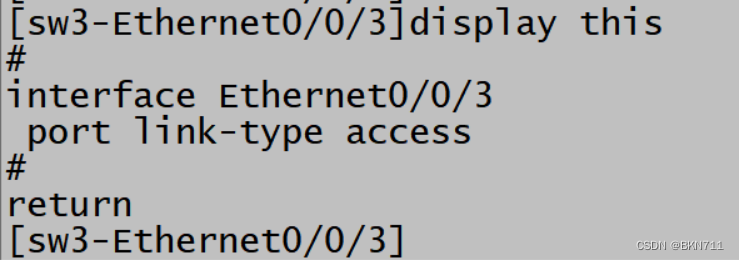

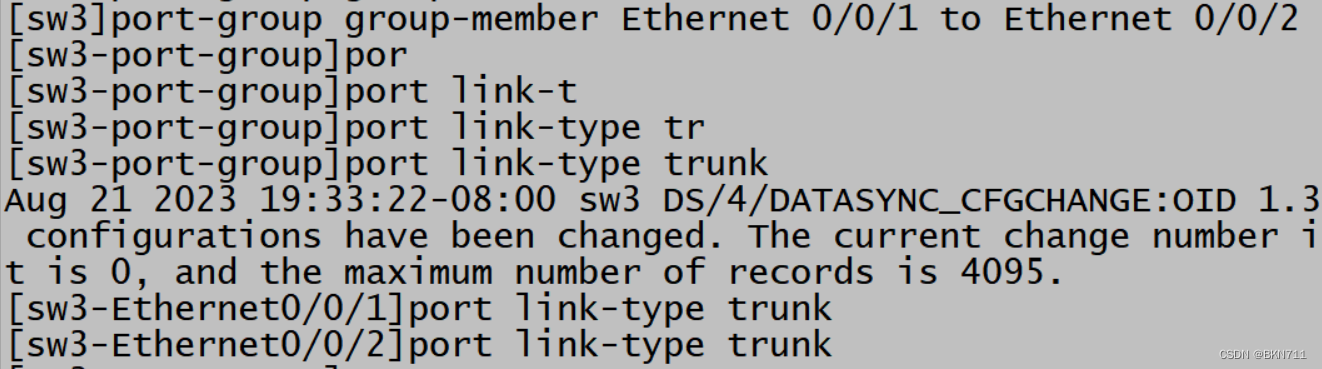

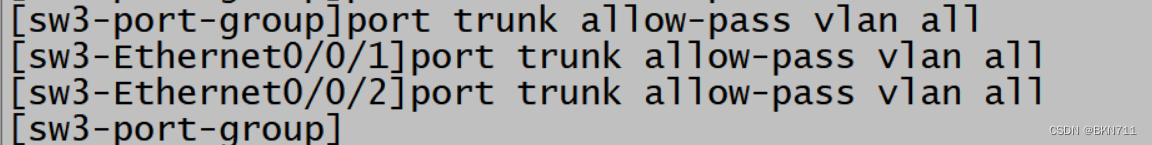

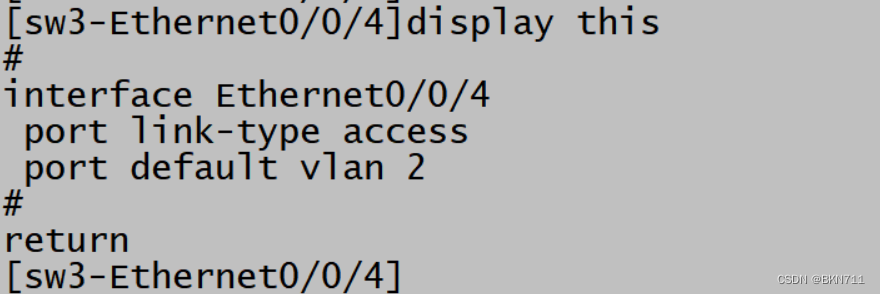

 sw3和sw4将e0/0/1 e0/0/2 调成trunk 并创建vlan2 再将对应接口划分进对应vlan中

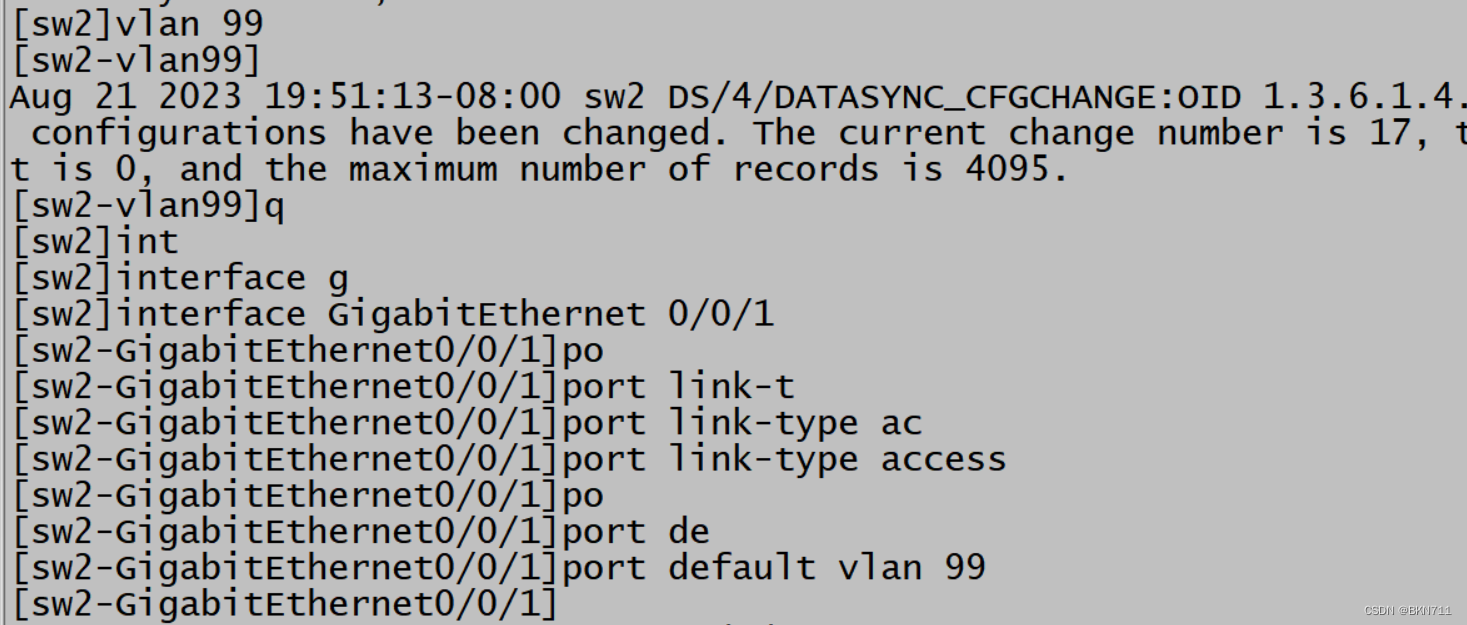

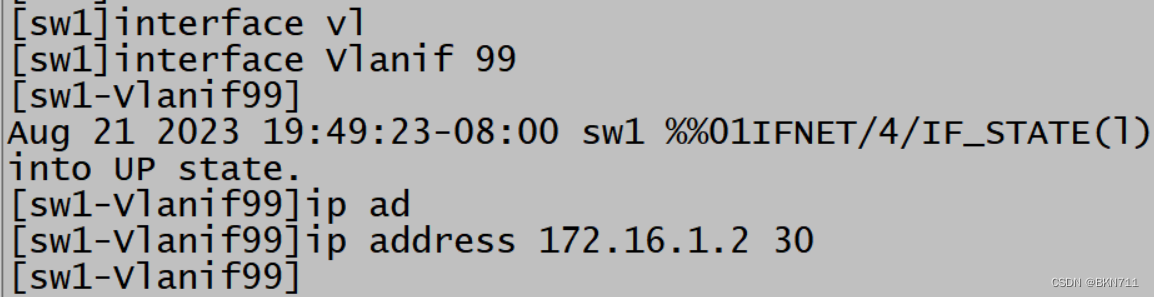

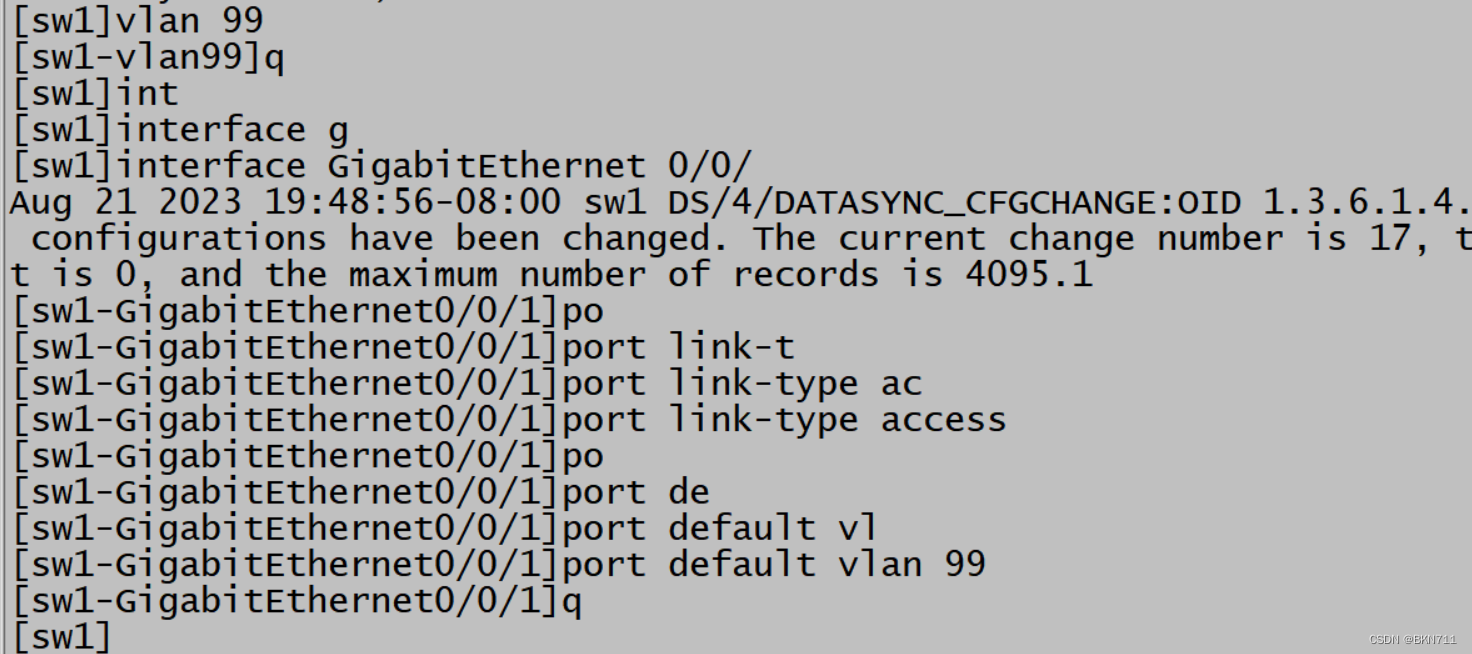

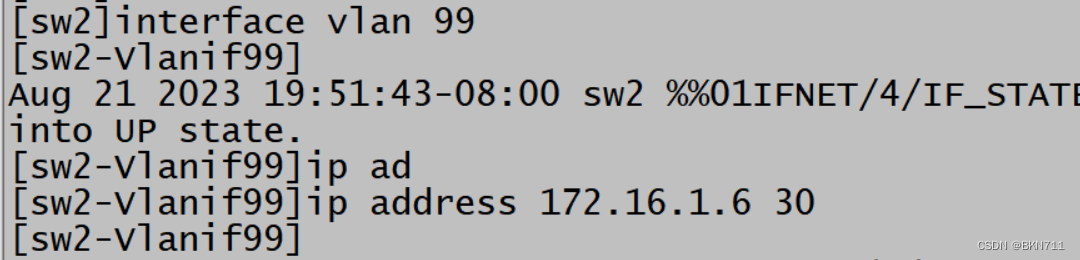

 因为华为模拟器不能支持三层接口配IP ，所以在sw1和sw2创建vlan99 再将接口划分进vlan99 再创建svi

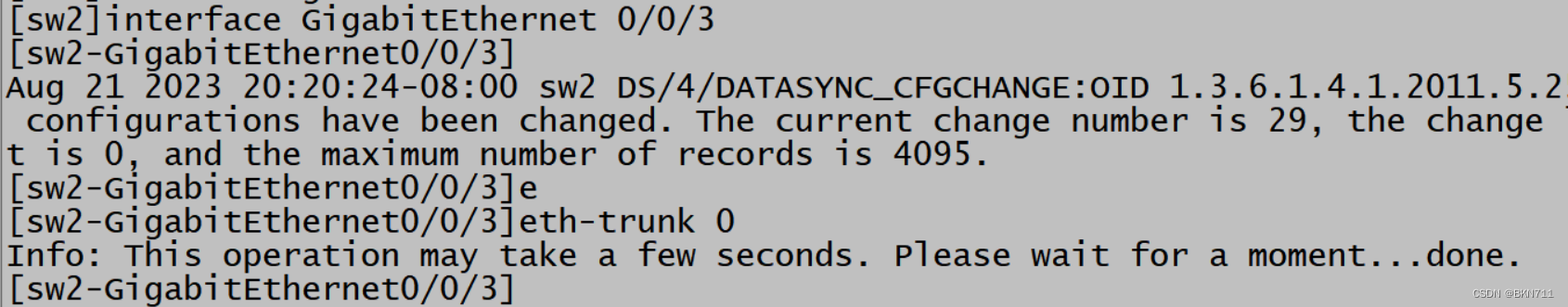

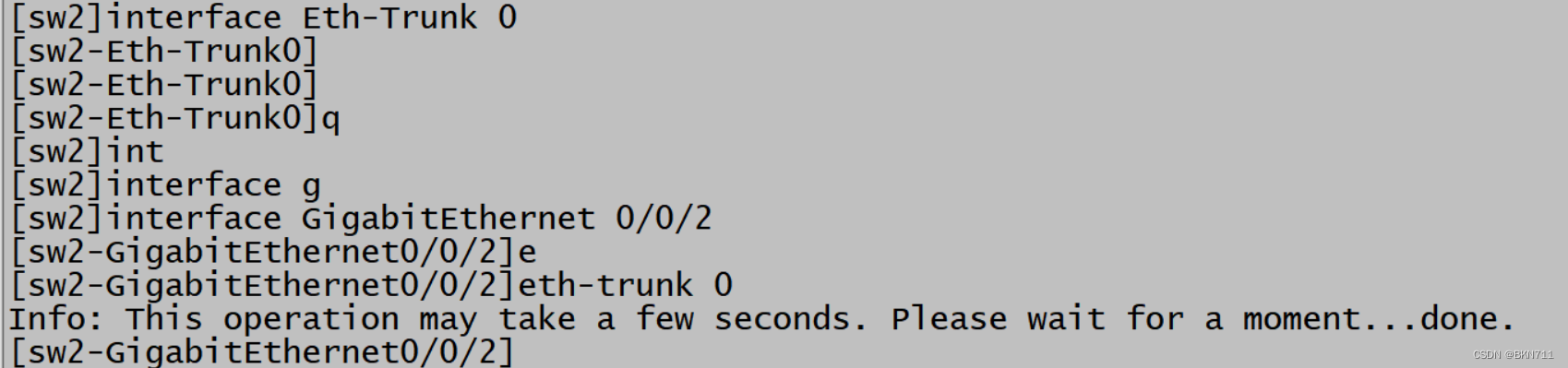

 sw1和sw2之间做trunk通道

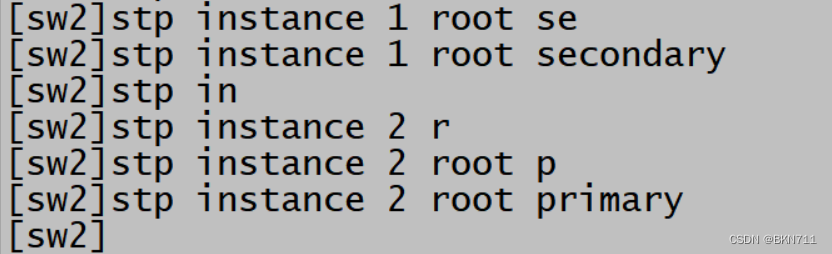

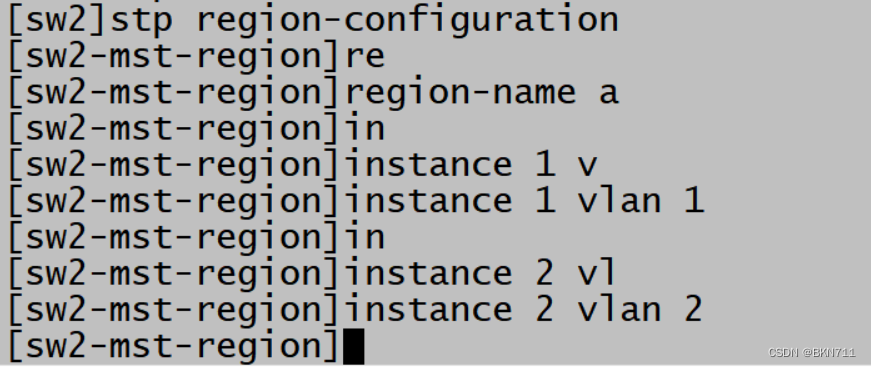

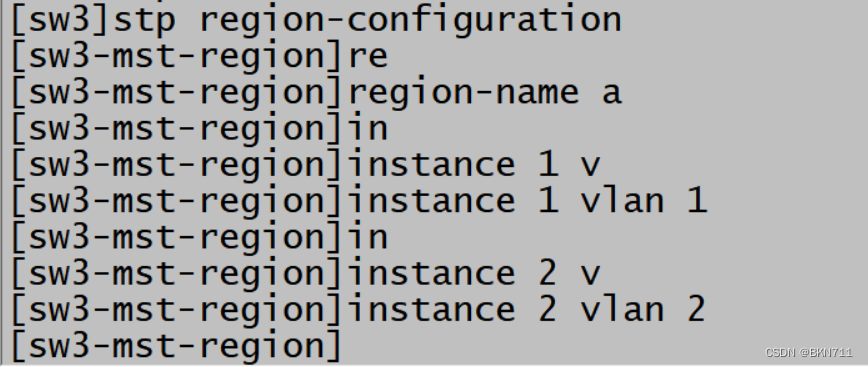

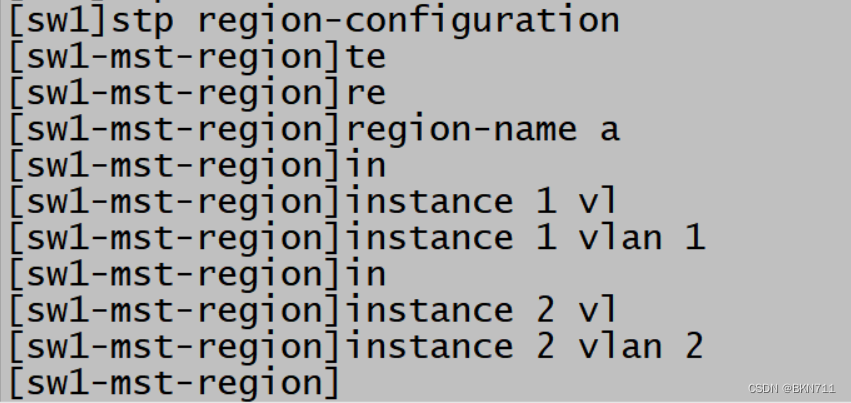

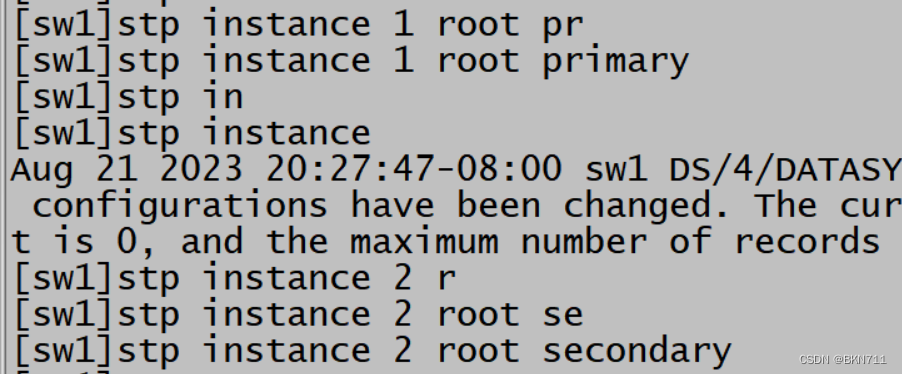

 sw1和sw2相互备份

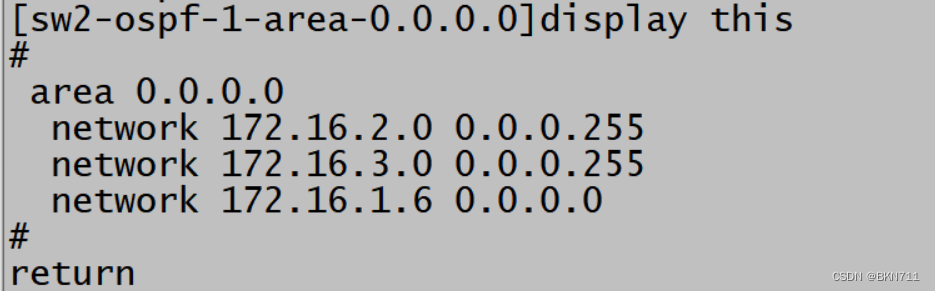

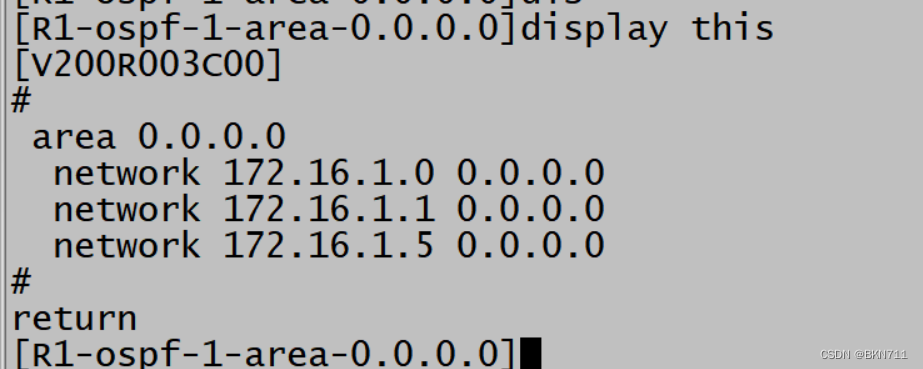

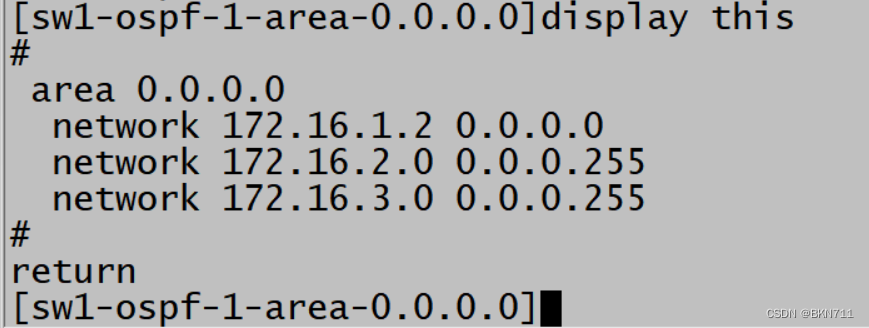

 R1与sw1 sw2之间启动ospf让路由全通

 R1为边界路由器 配置缺省

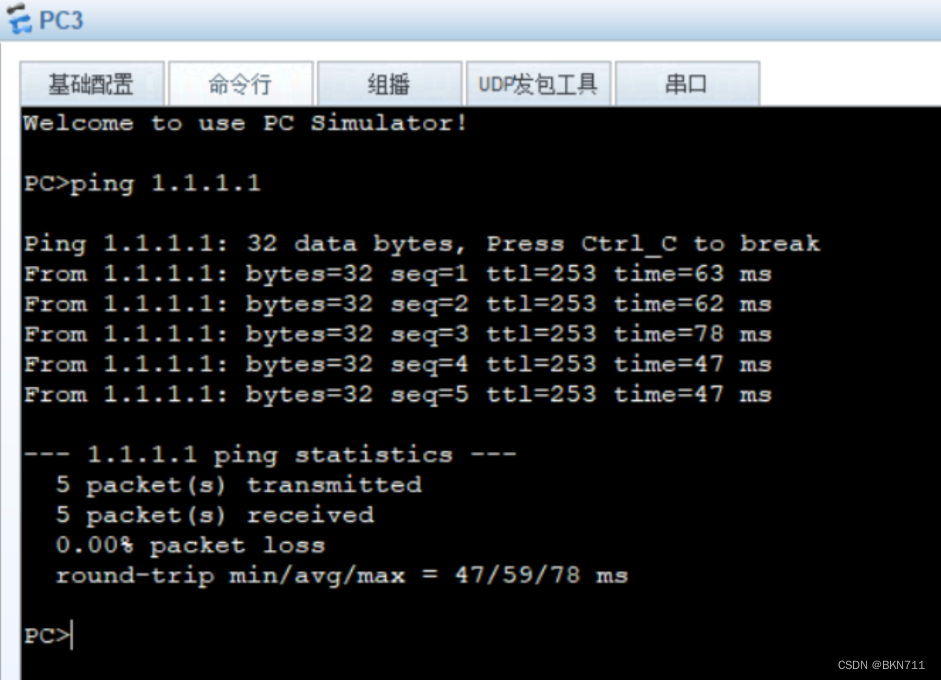

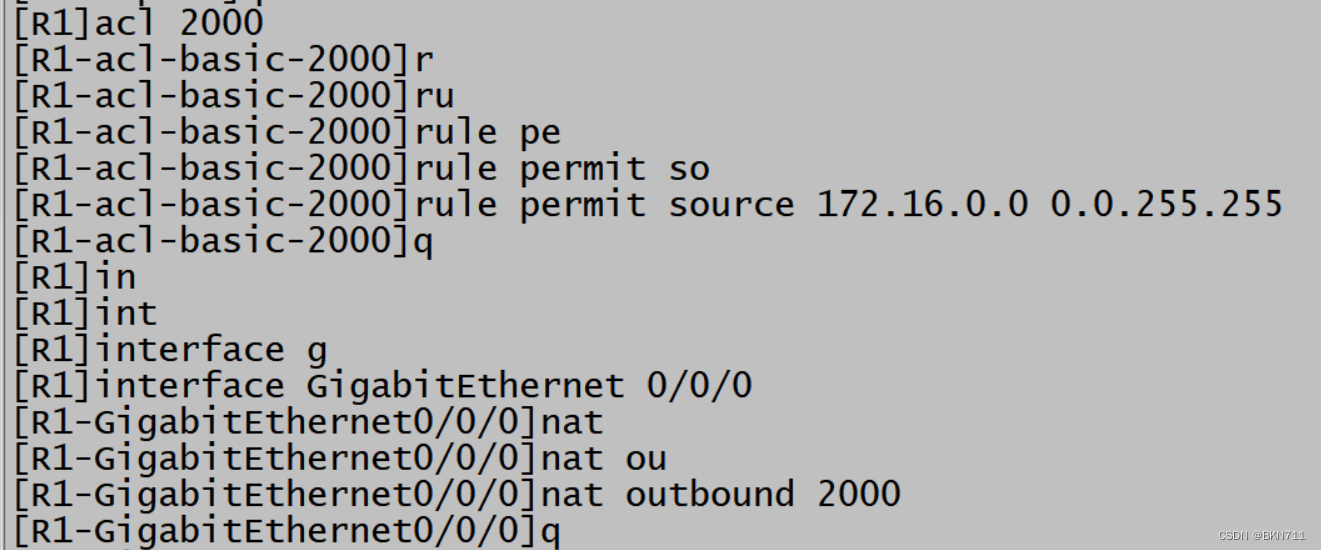

 R1做nat上网

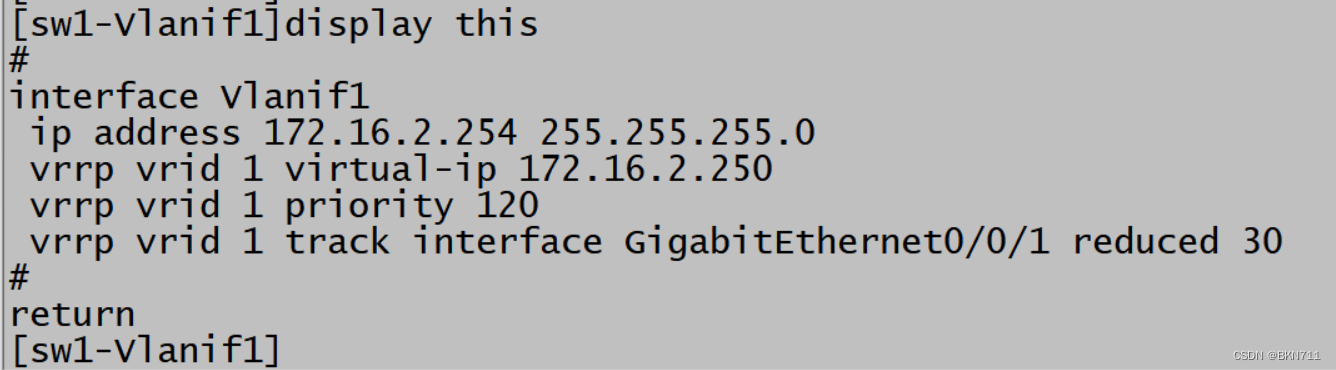

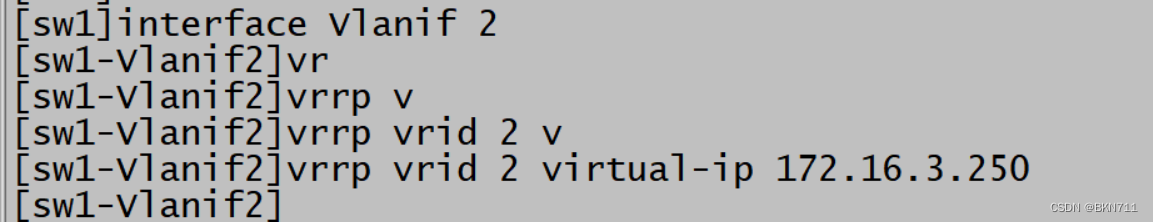

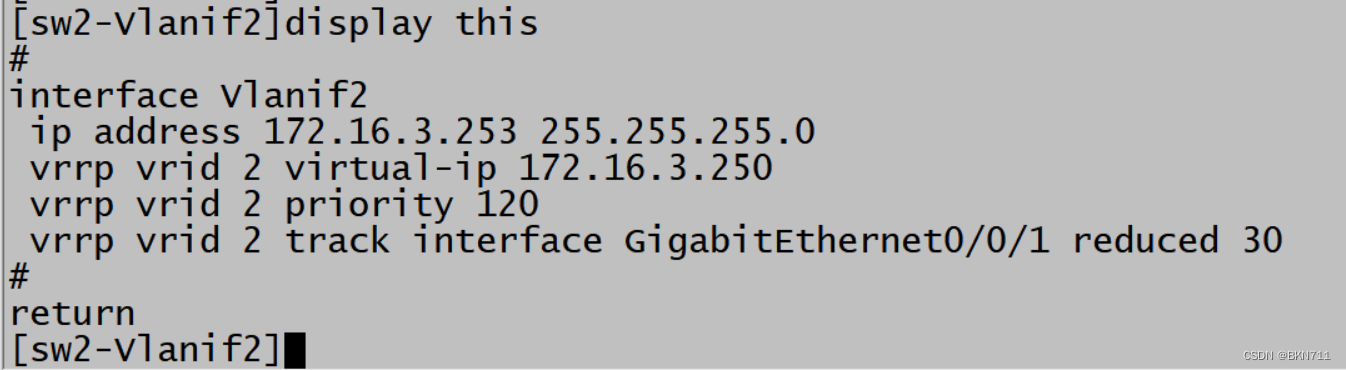

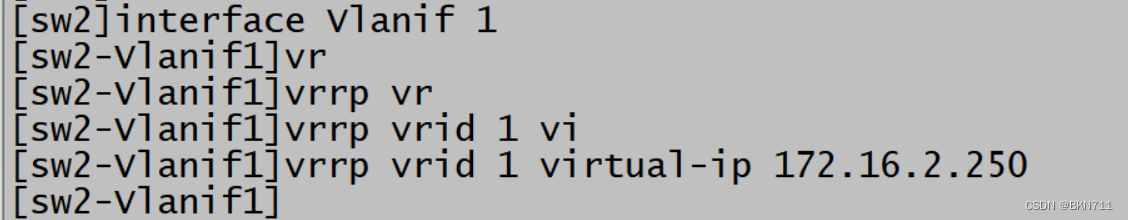

 配置网关冗余vrrp 和上行链路追踪

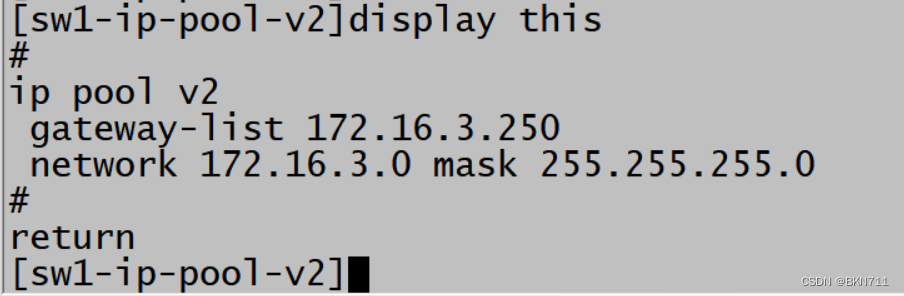

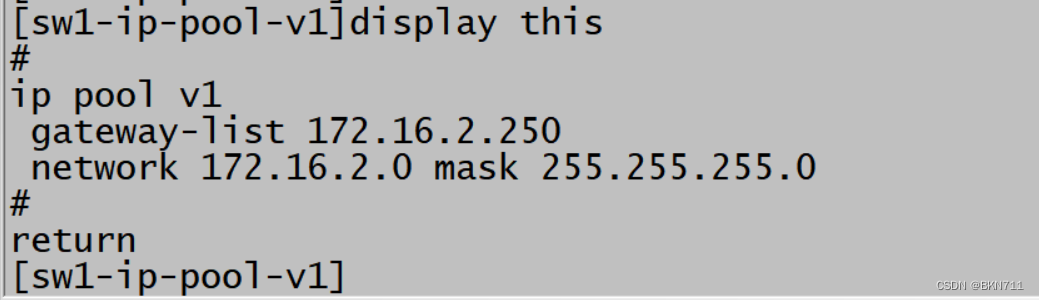

 开启DHCP
