OSPF综合实验

题目

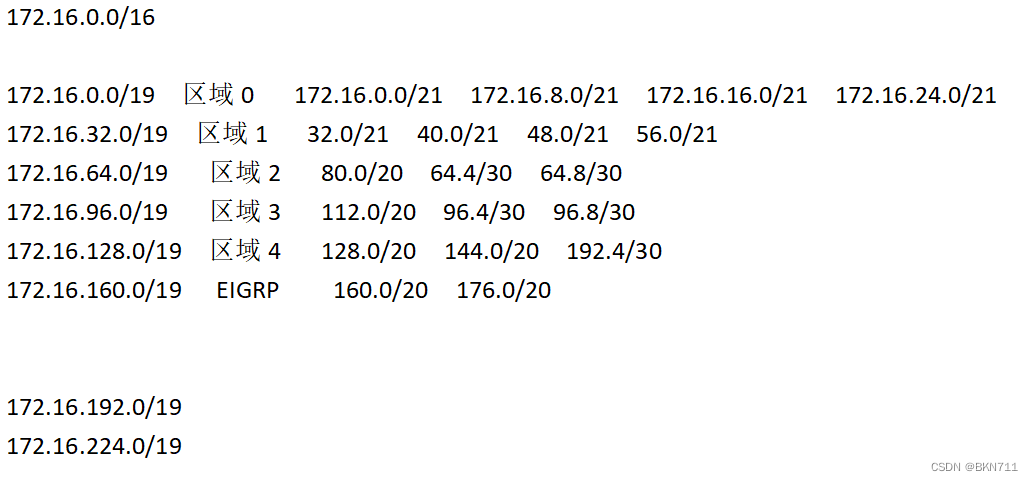

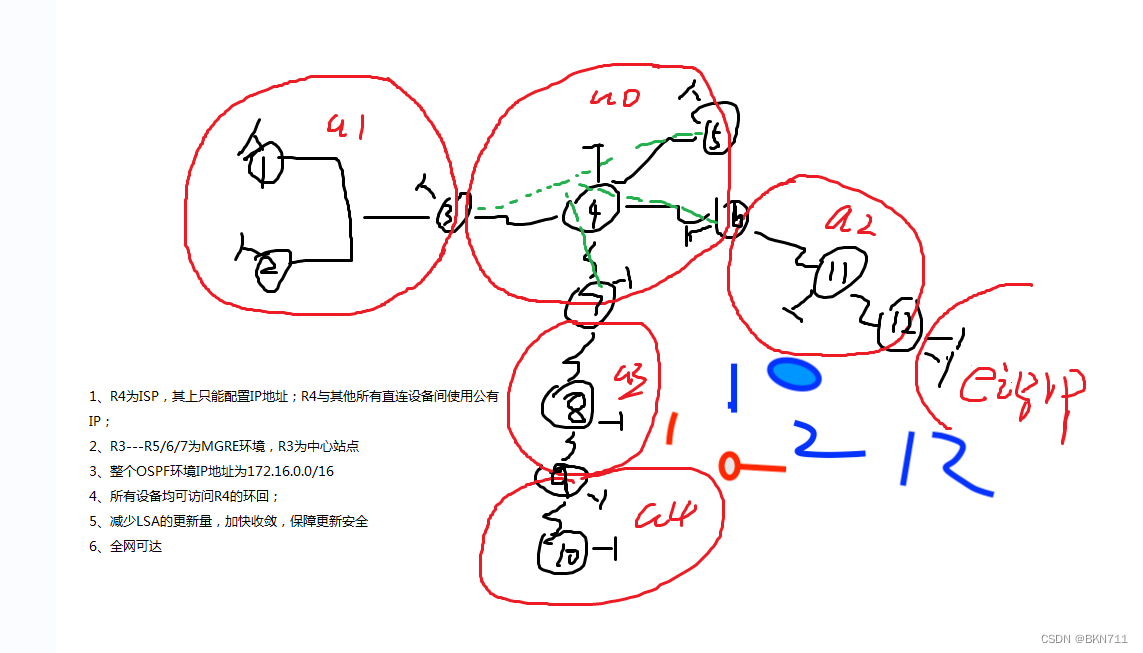

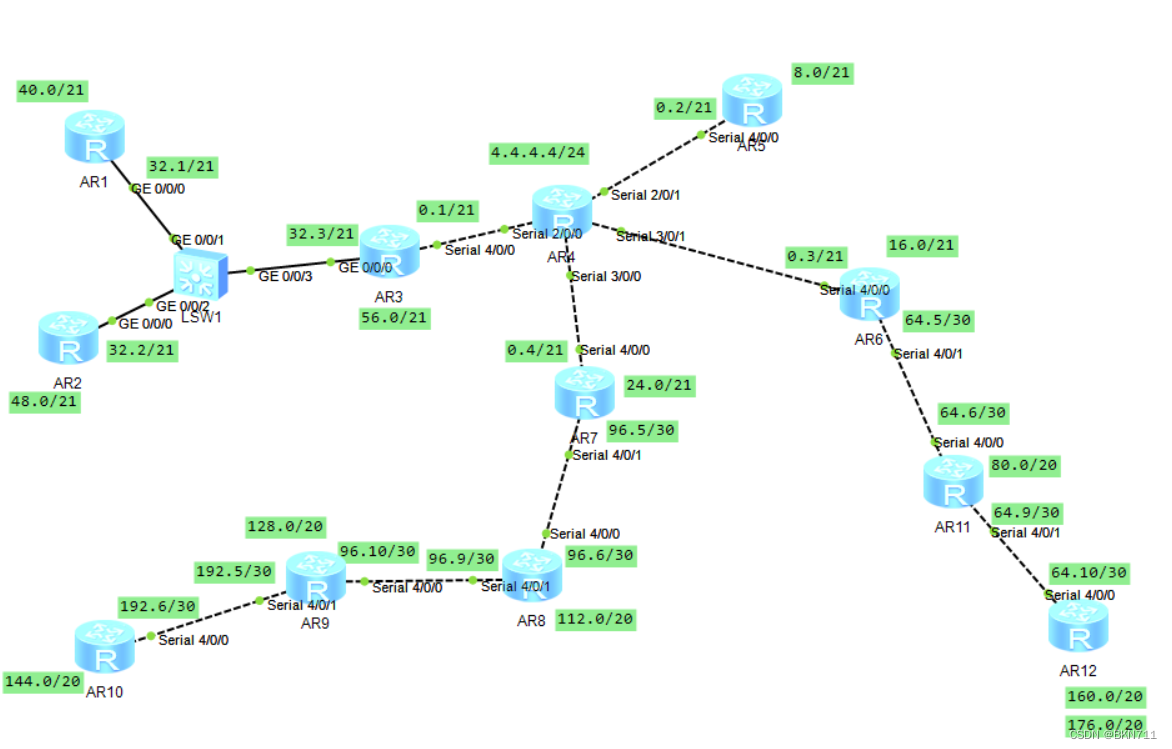

 IP规划



 所有路由器 物理接口 环回接口 tunnel接口 IP如上图所配置 命令省略

给R3/5/6/7分别配上缺省路由 使公网能通



 此时公网可以进行正常通信

再给R3/5/6/7做MGRE 进行私网通信  R3为中心站点

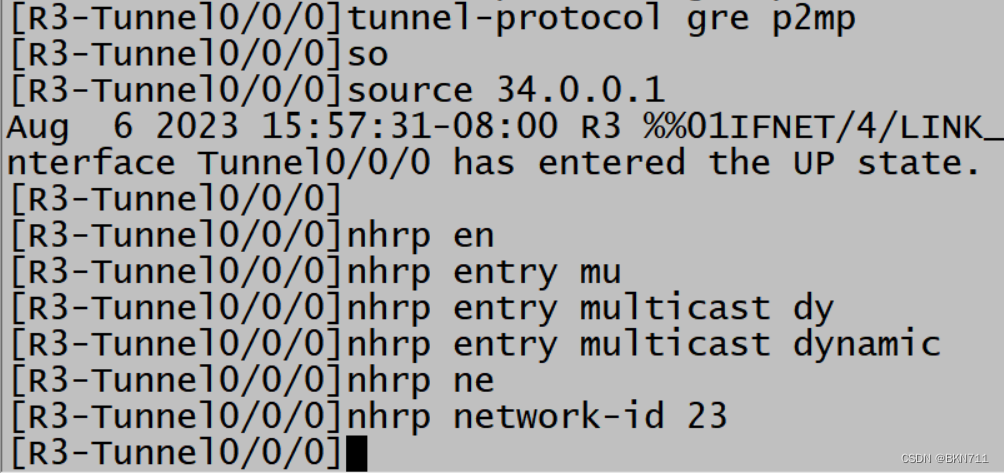

R3为中心站点 需开启伪广播

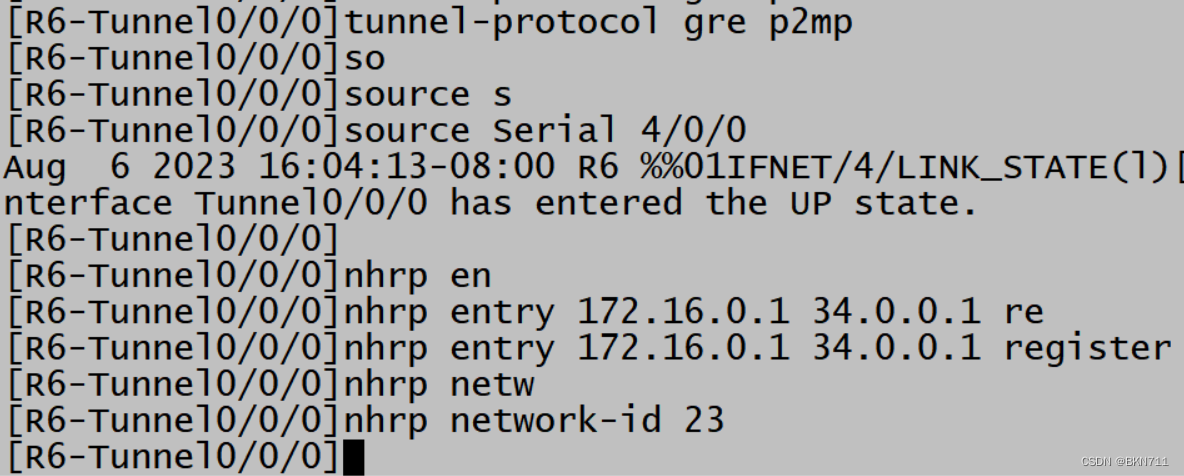

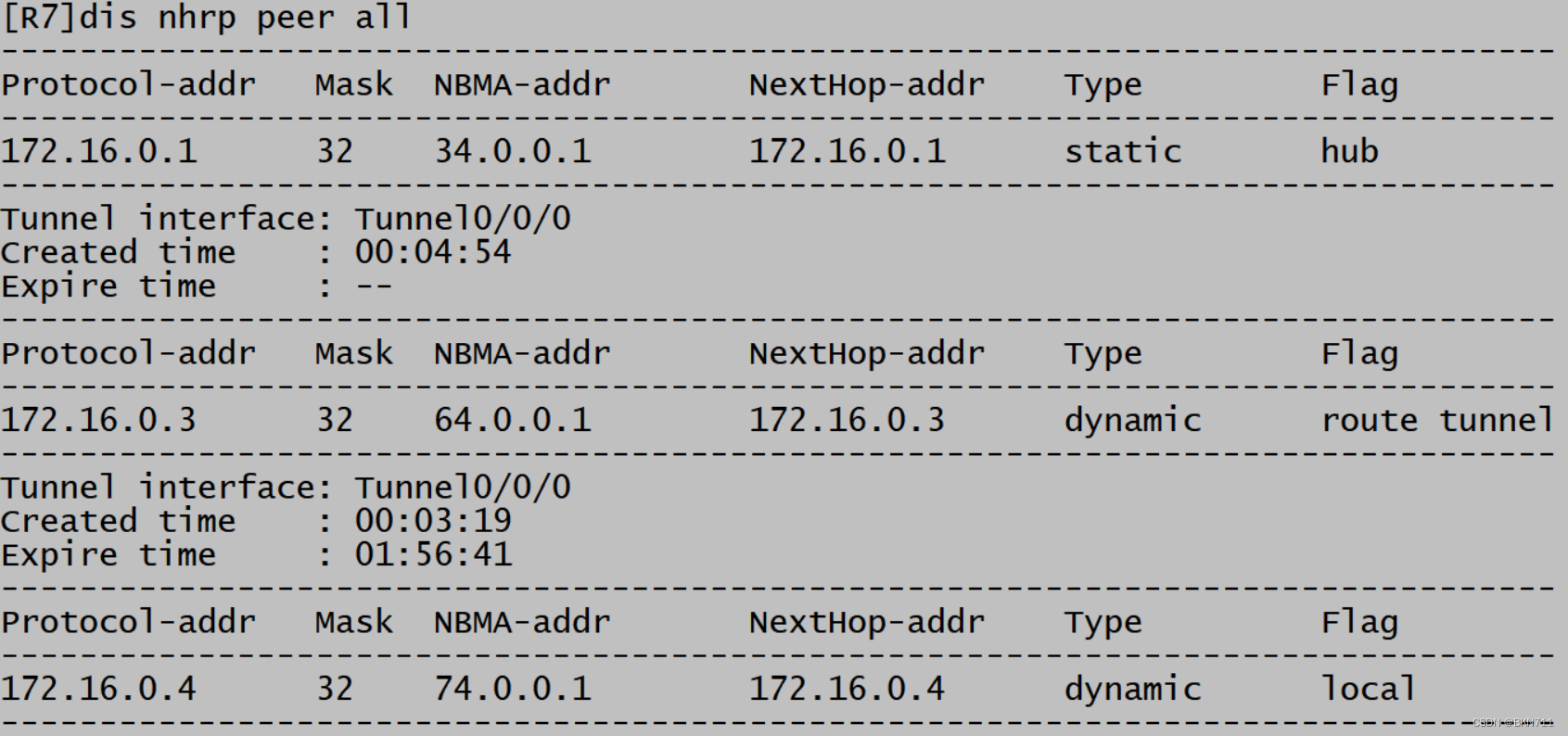

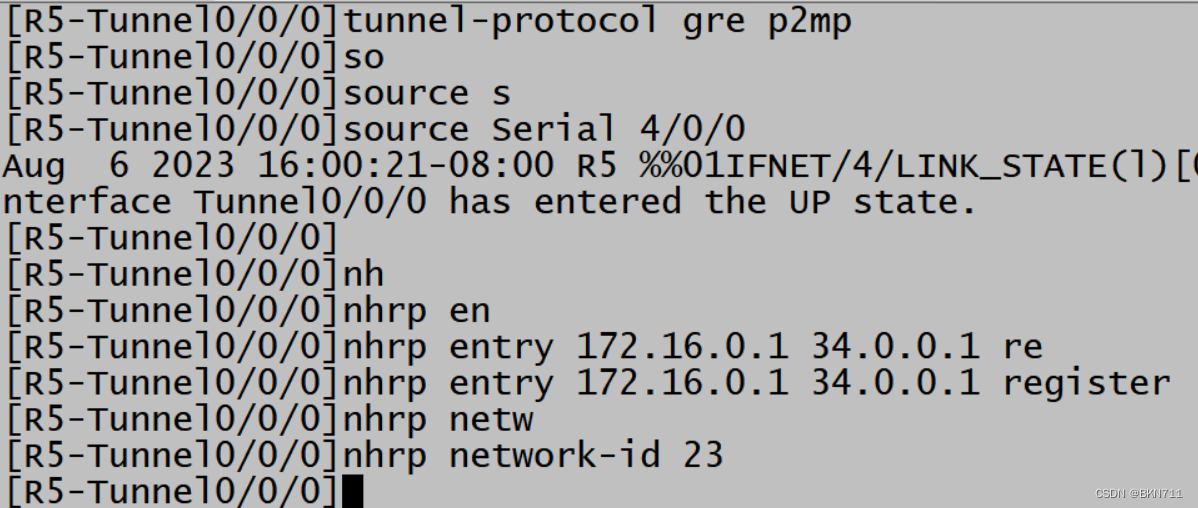

 R5/6/7配置相似 都需到R3进行注册

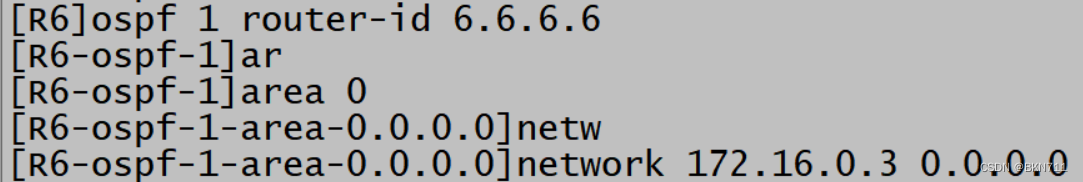

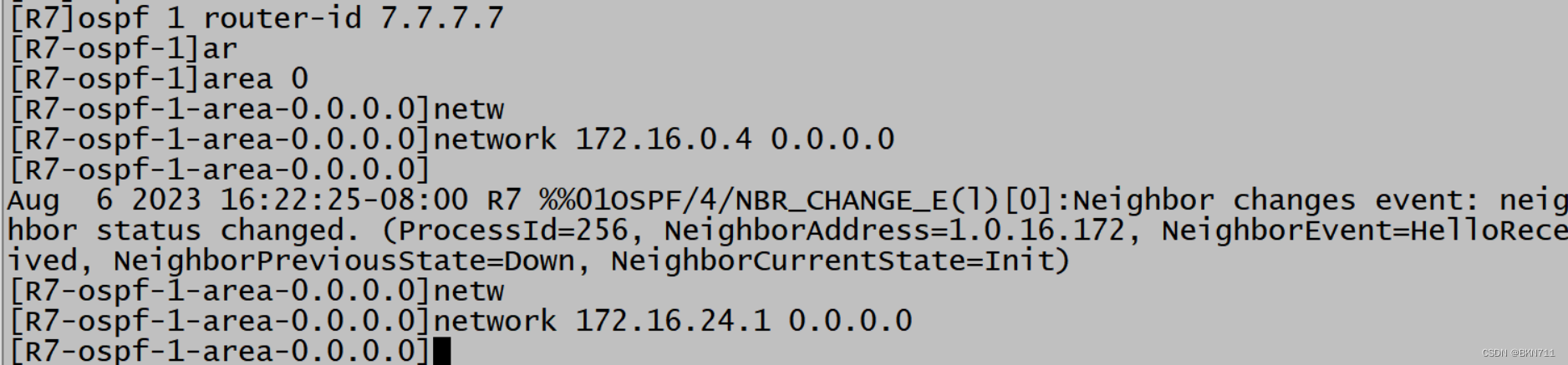

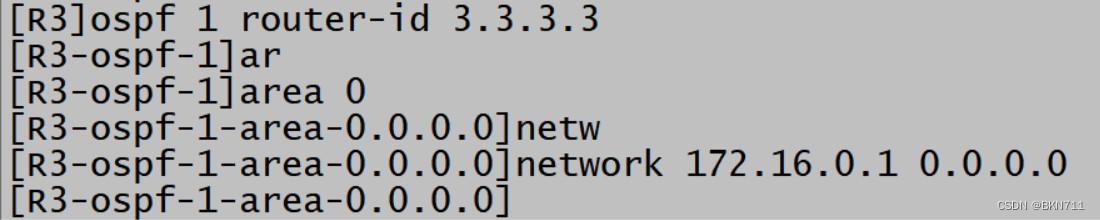

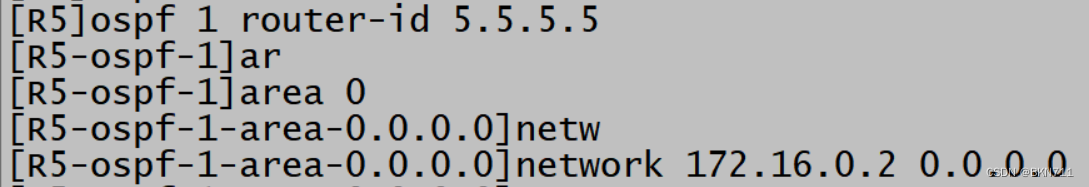

 启动ospf

 如果不更改接口工作方式 R1只会与第一个宣告的R5建邻

所以应该更改接口方式为broadcast

所以tunnel接口均需修改成一致

 因为改mgre环境为中心到站点 星型拓扑结构 所以让R3为DR 不需要BDR

所以让R5/6/7不参选

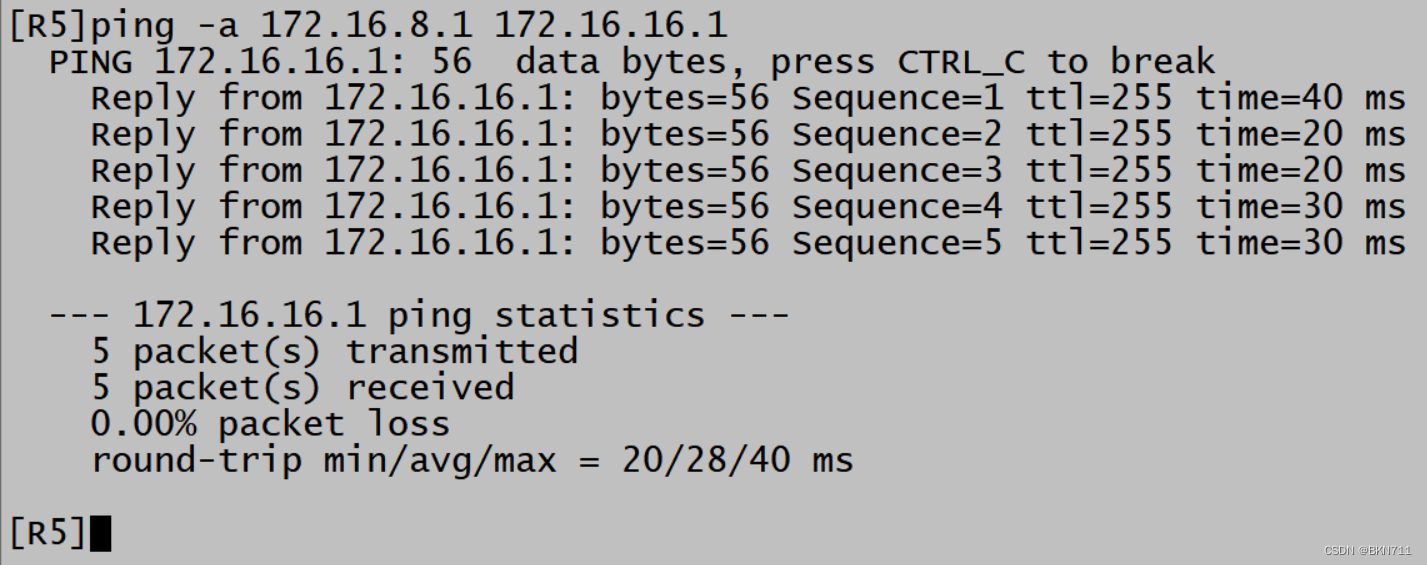

 此时 区域0之间能够相互通信  用R5的环回pingR6的环回进行测试

 再给剩下的所有路由器启动ospf

常规命令省略 关键步骤如下

因为区域4不合法 没有连接骨干区域 R9为非法ABR

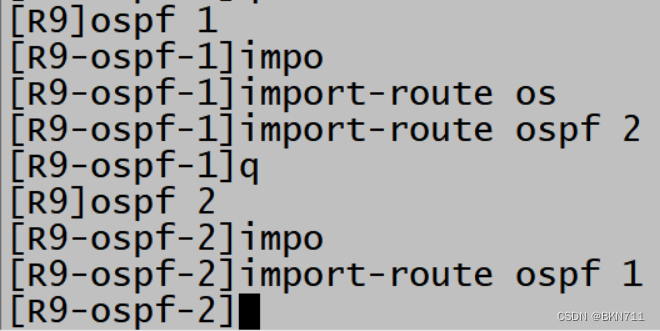

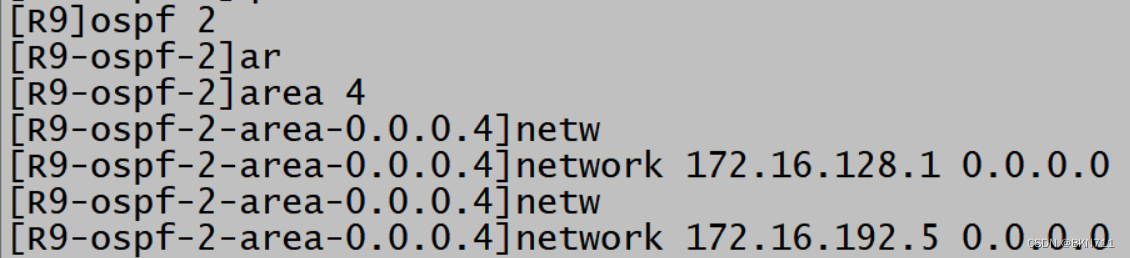

所以需要在R9上进行多进程双向重发布 将区域4设置为ospf进程2

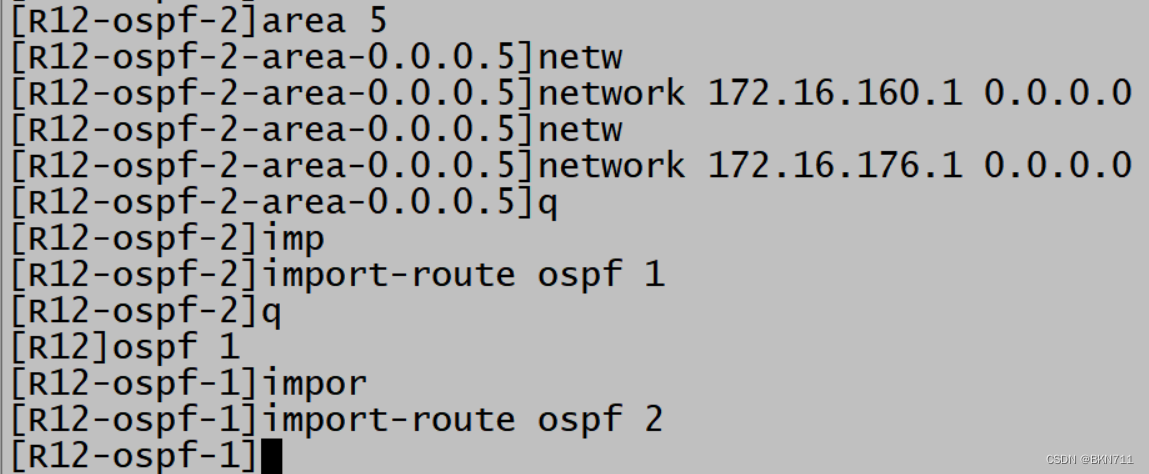

 R12下面的eigrp也为不规则区域 没直连骨干 R12也为非法ABR

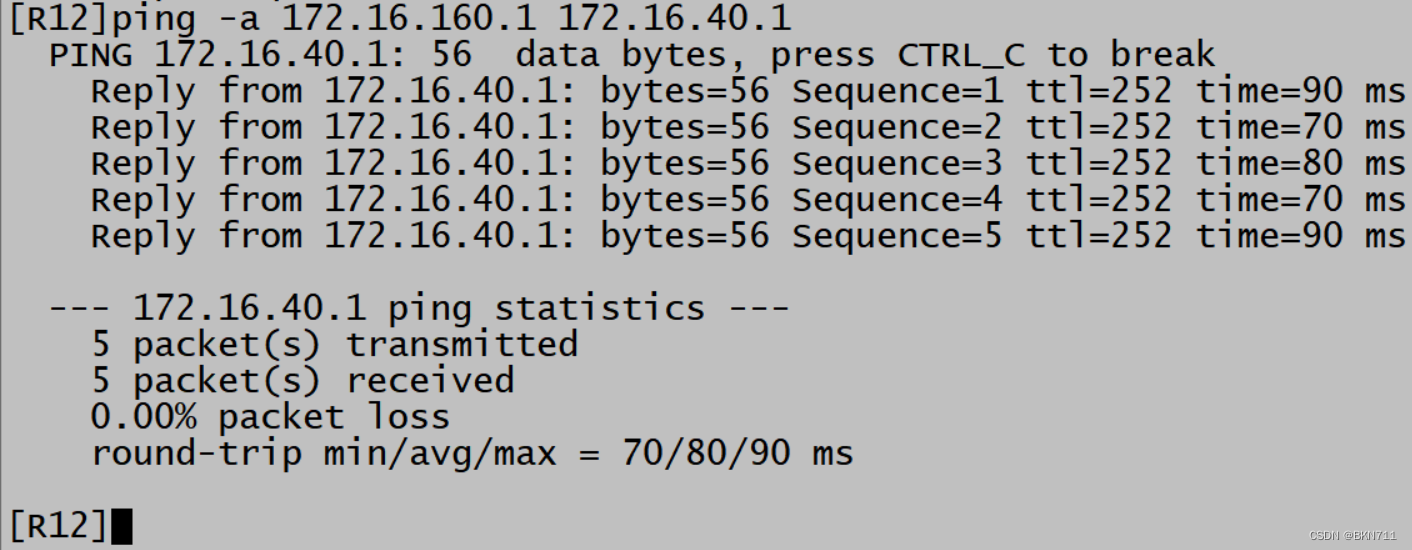

 此时 所有私网之间能够正常通讯

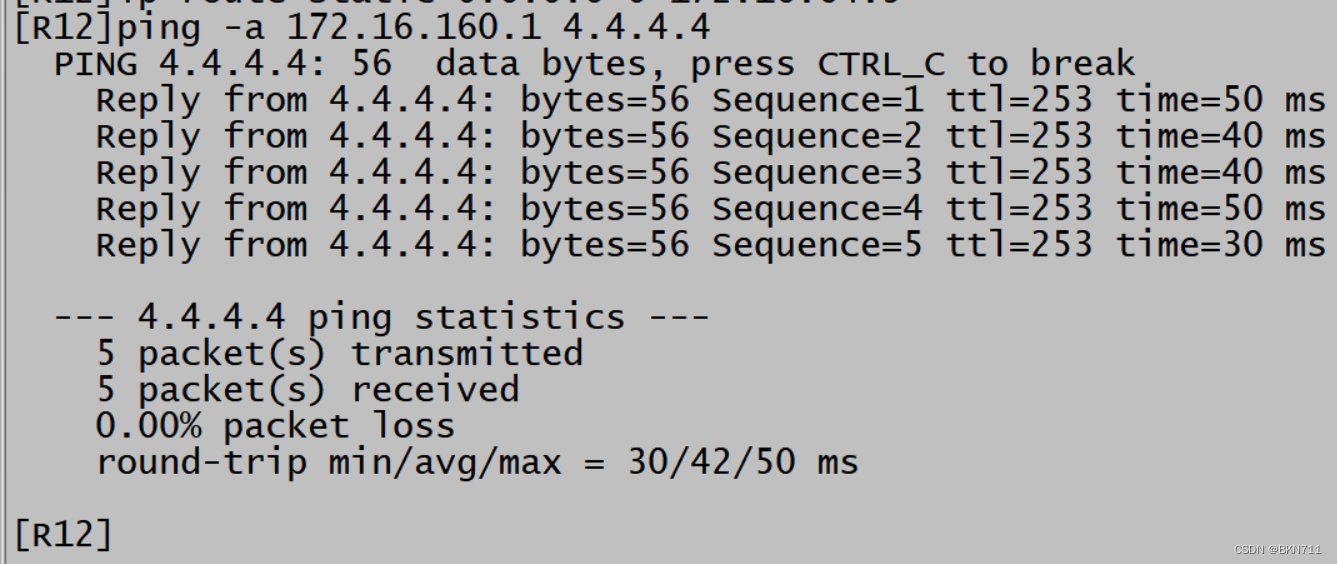

 要想让所有私网上网（访问R4的环回）

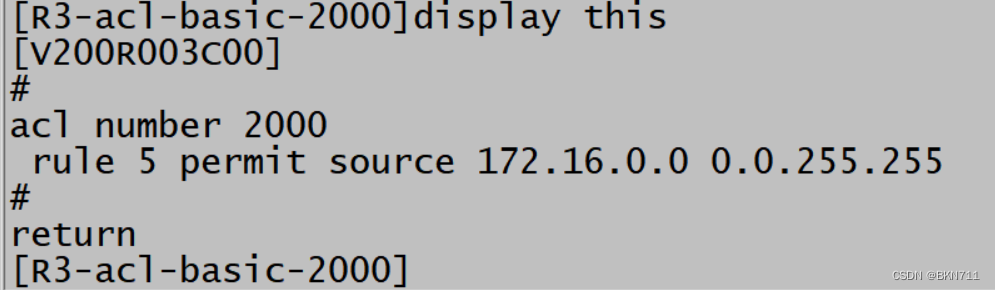

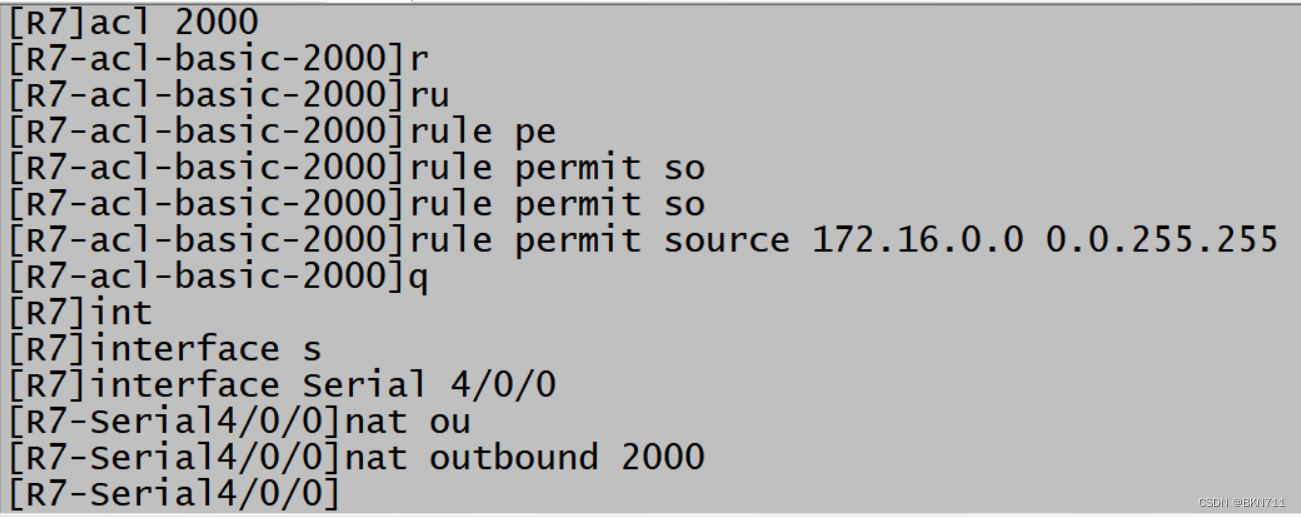

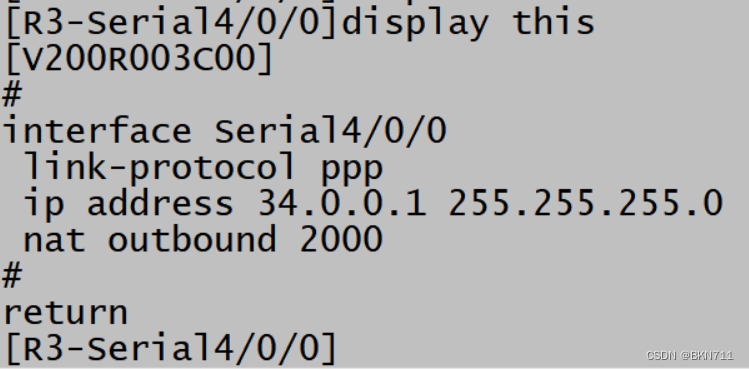

1.在边界路由器上配置NAT 将私有地址转换为公有地址

2.所有区域内的路由器需配置缺省路由指向边界路由器

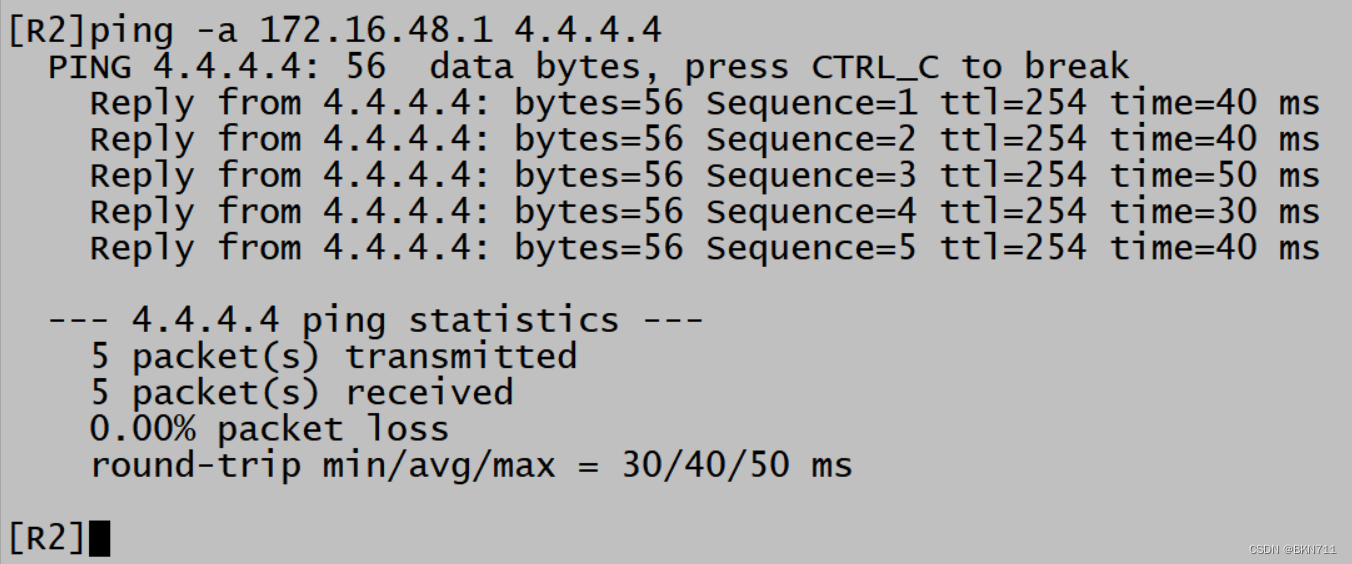

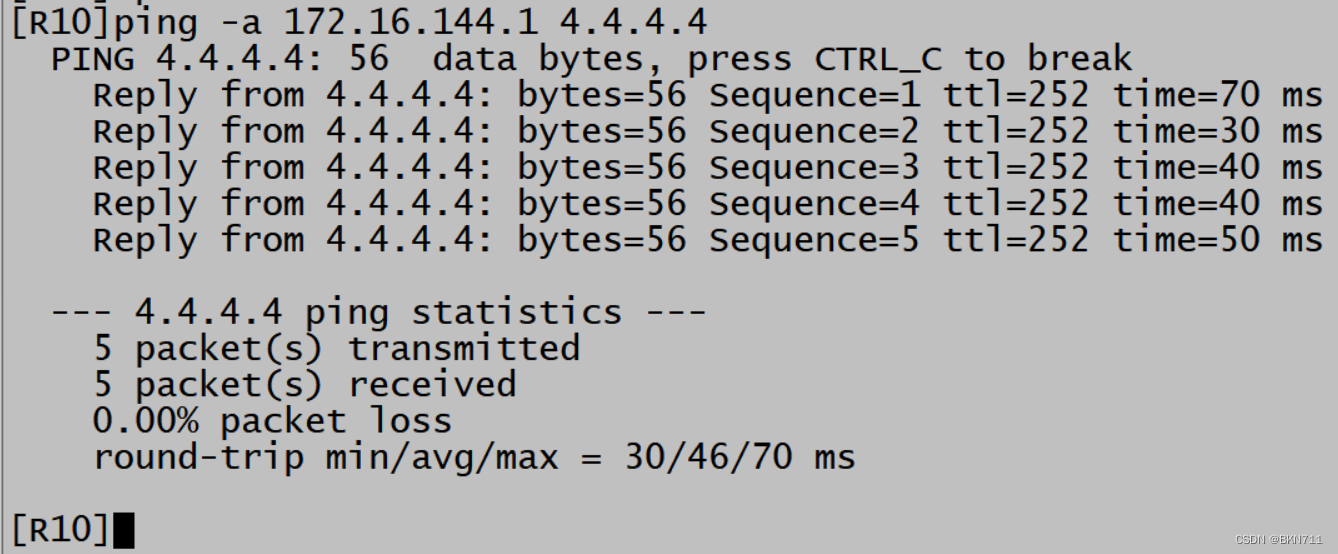

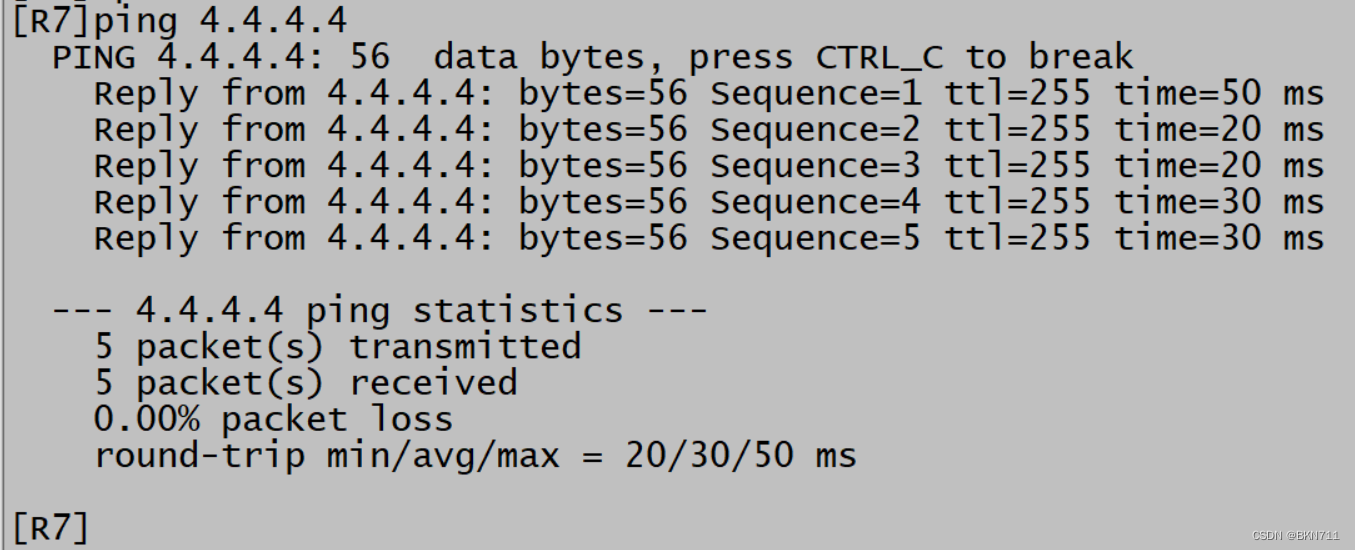

 区域1内所有地址都可以访问R4的环回

 R8/9/10 都应该配置缺省路由 命令省略

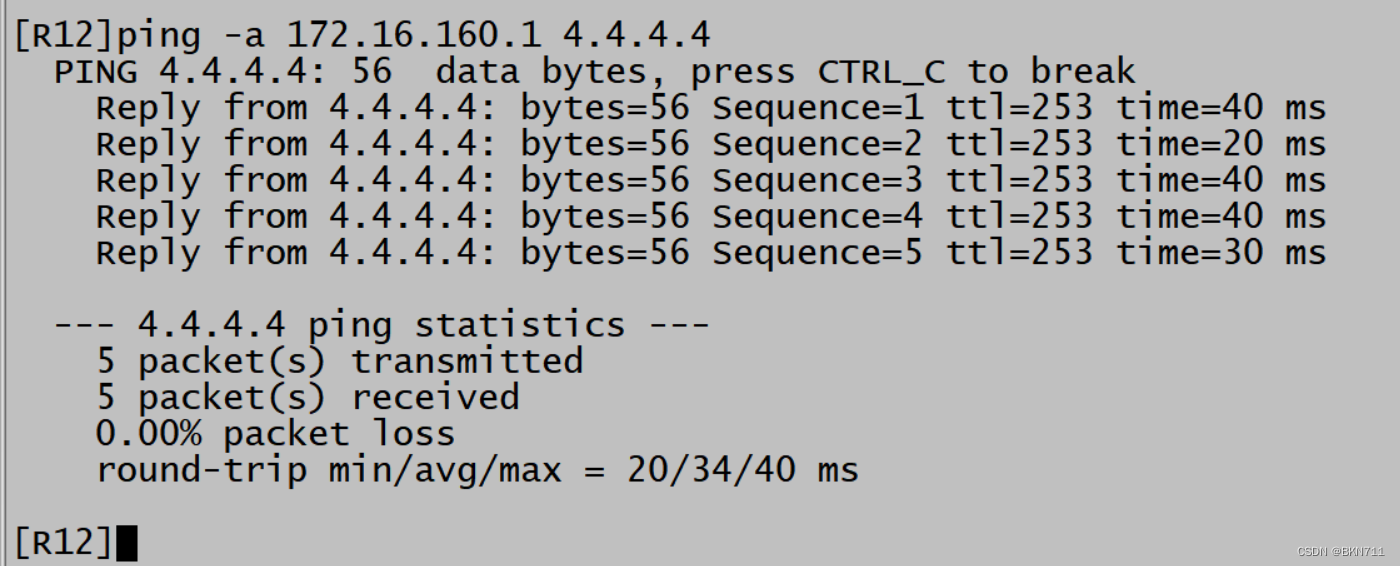

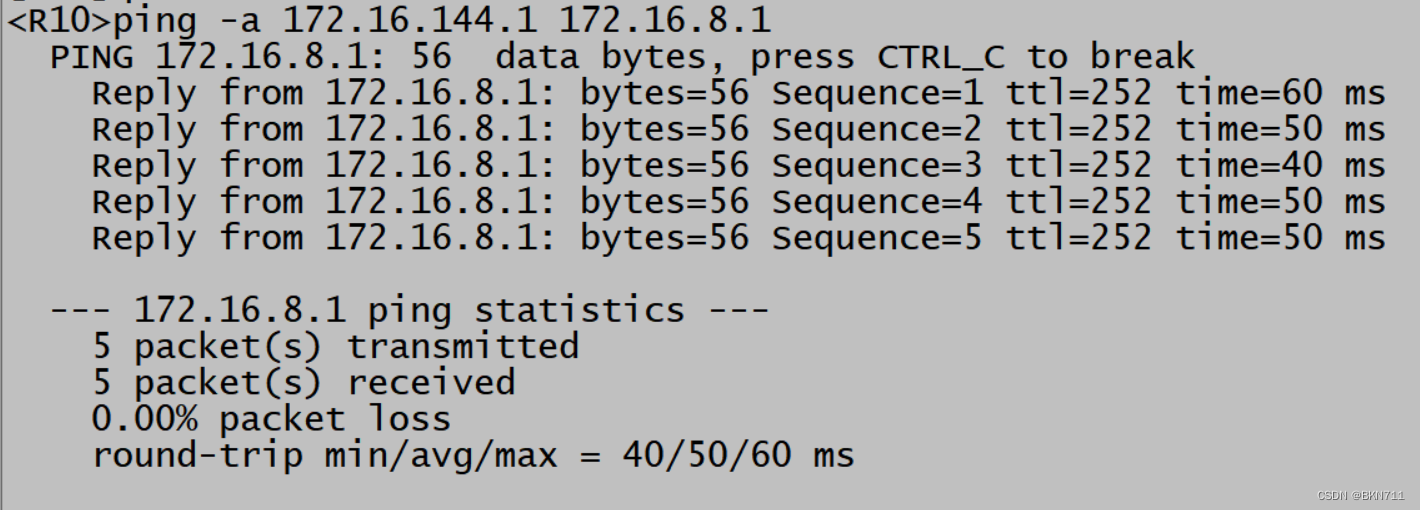

 此时已经全网可达

进行优化，减少LSA更新量

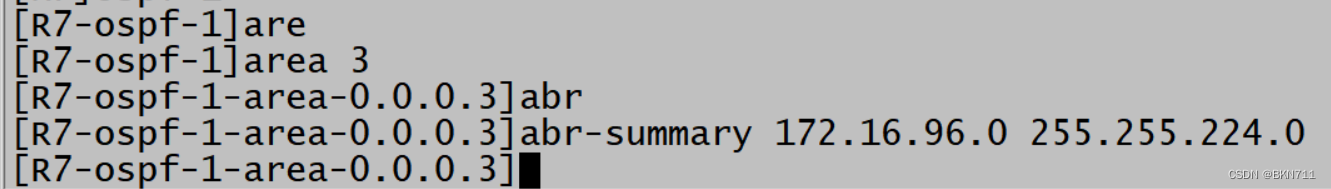

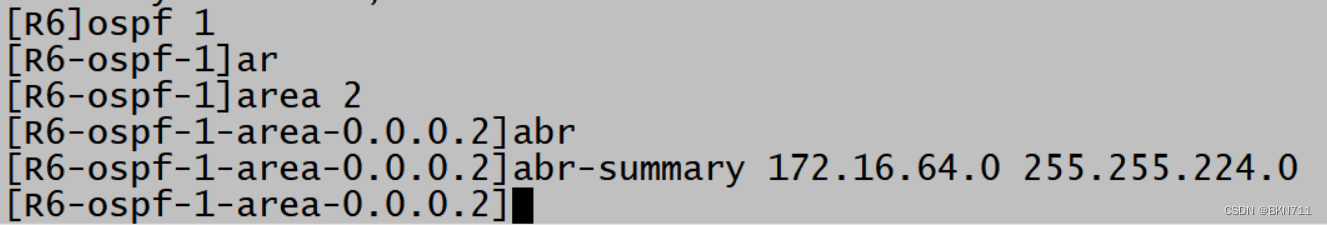

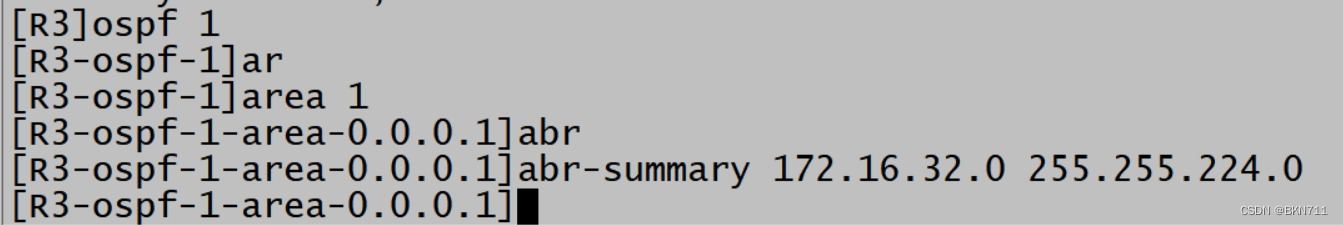

域间路由汇总

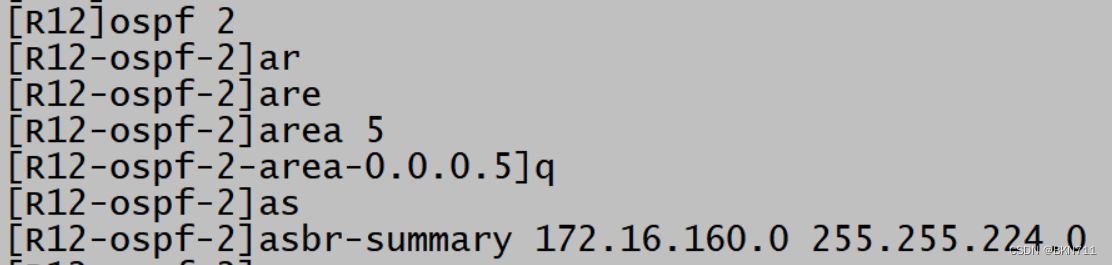

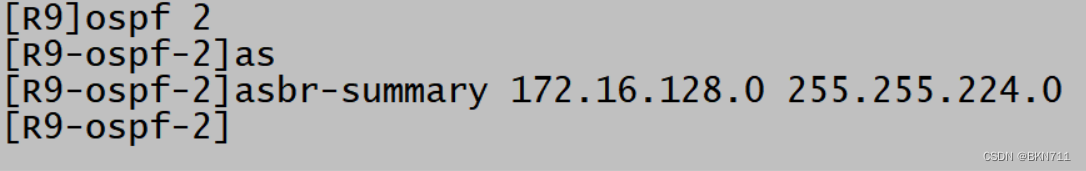

域外路由汇总

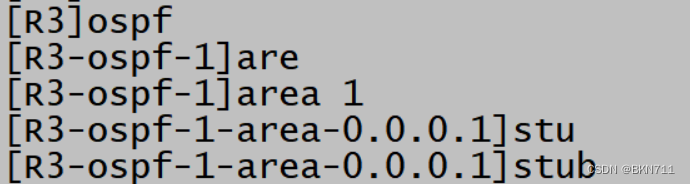

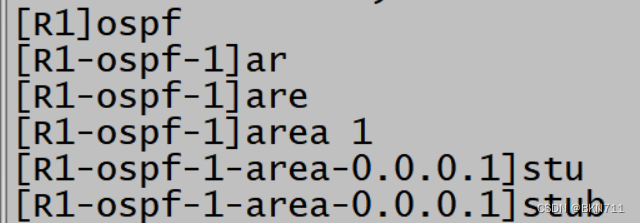

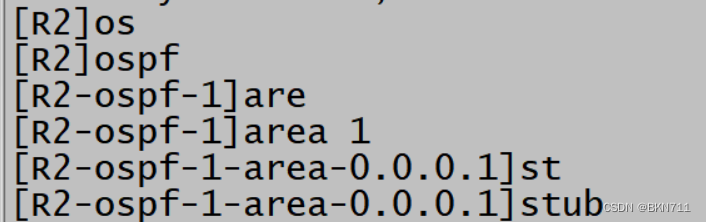

 区域1为末梢区域





 可以将区域1设置成完全末梢区域，进一步拒绝3类

仅在abr上配置

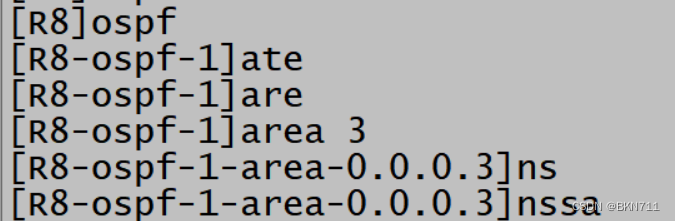

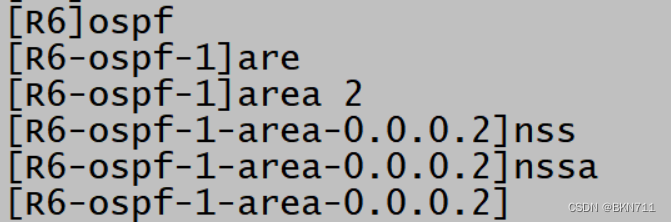

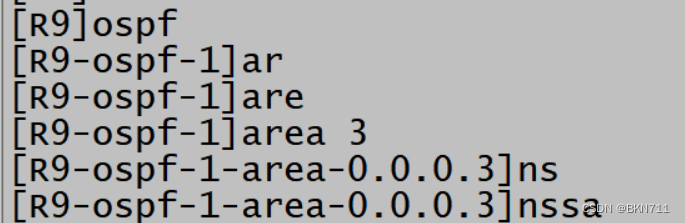

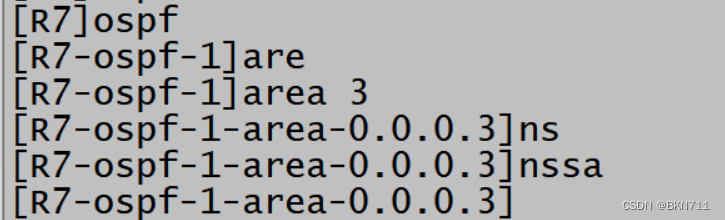

 区域3和区域2都为nssa

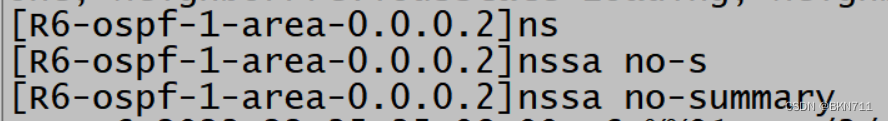

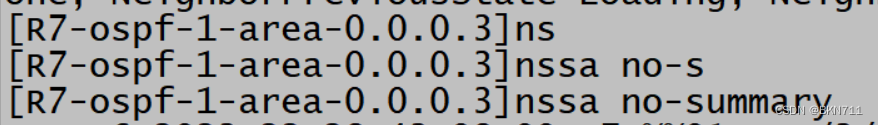

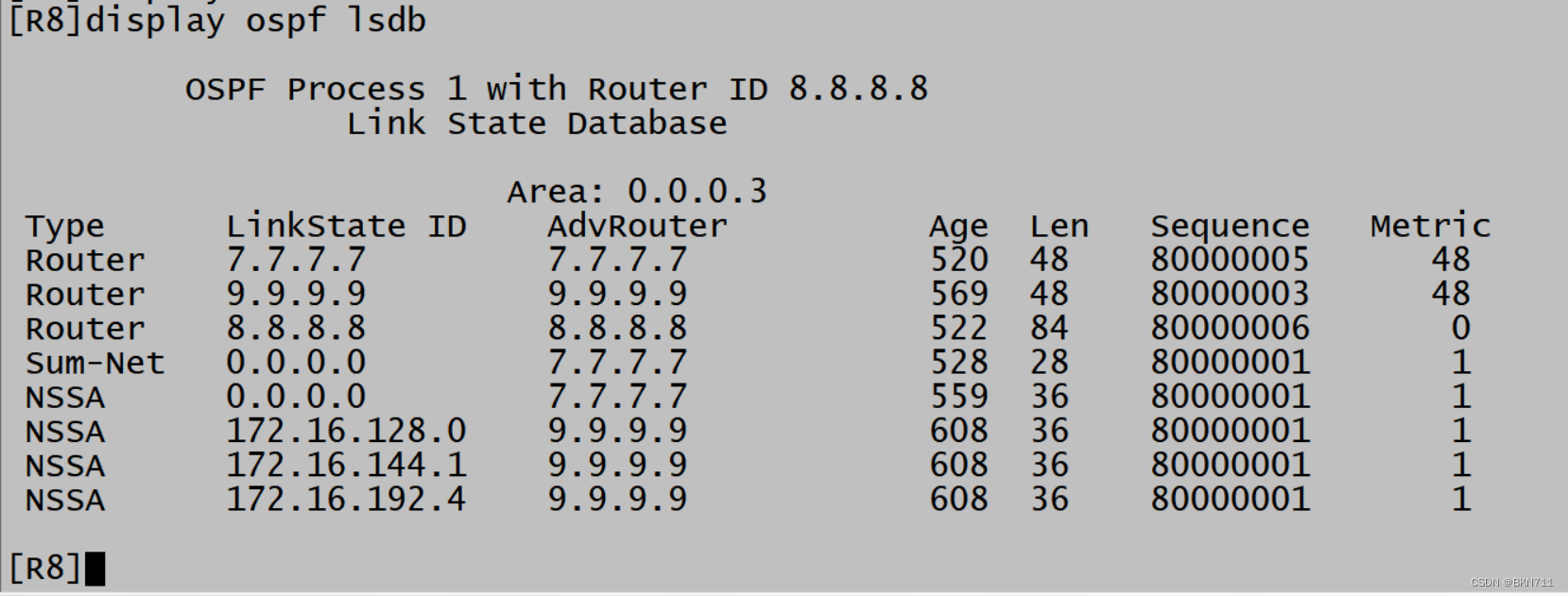

 配置成为完全nssa

仅在连接骨干区域的abr上配置

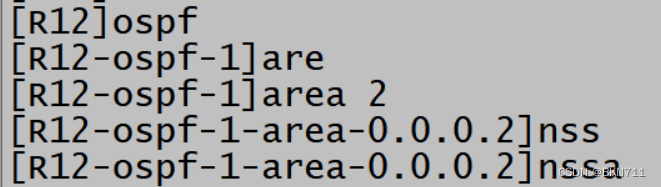

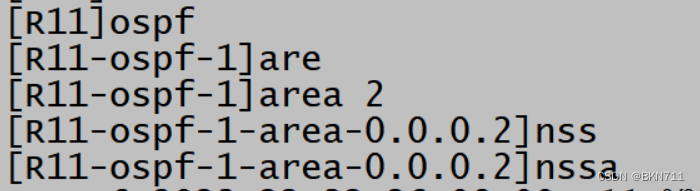

 区域2也为nssa





 在连接骨干区域的abr上配置 成 完全nssa

 此时已优化完毕

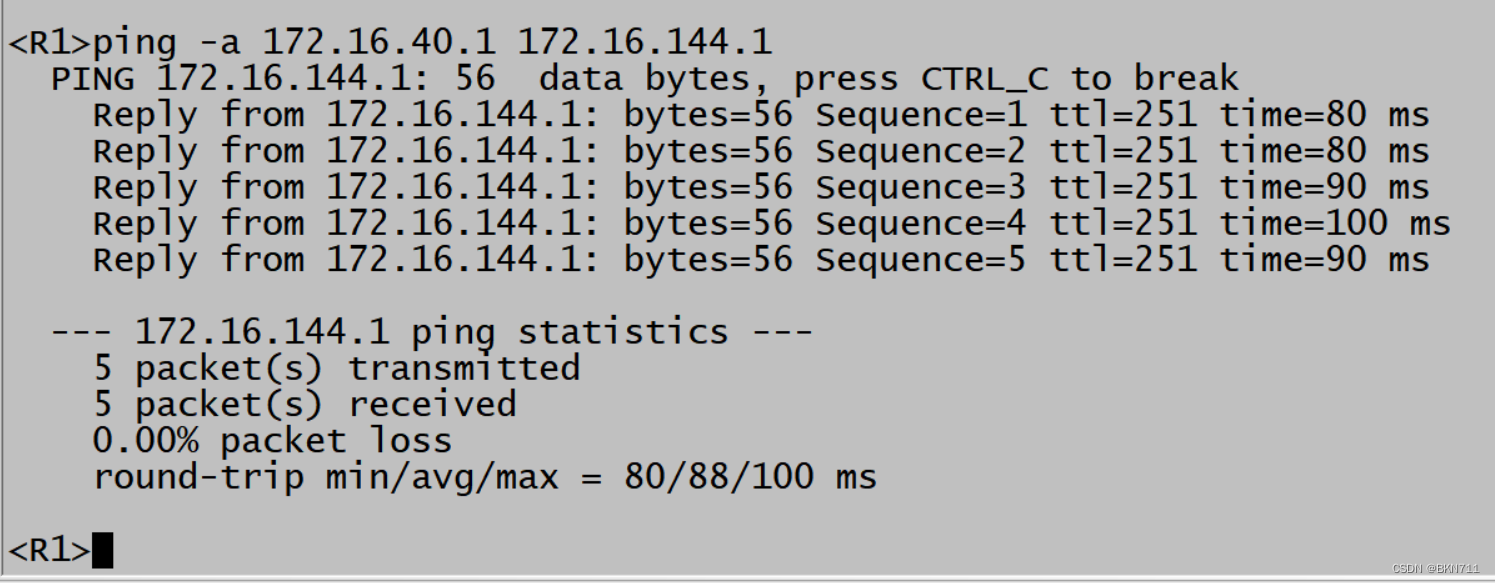

 仍然全网可达
