OSPF在MGRE上的实验

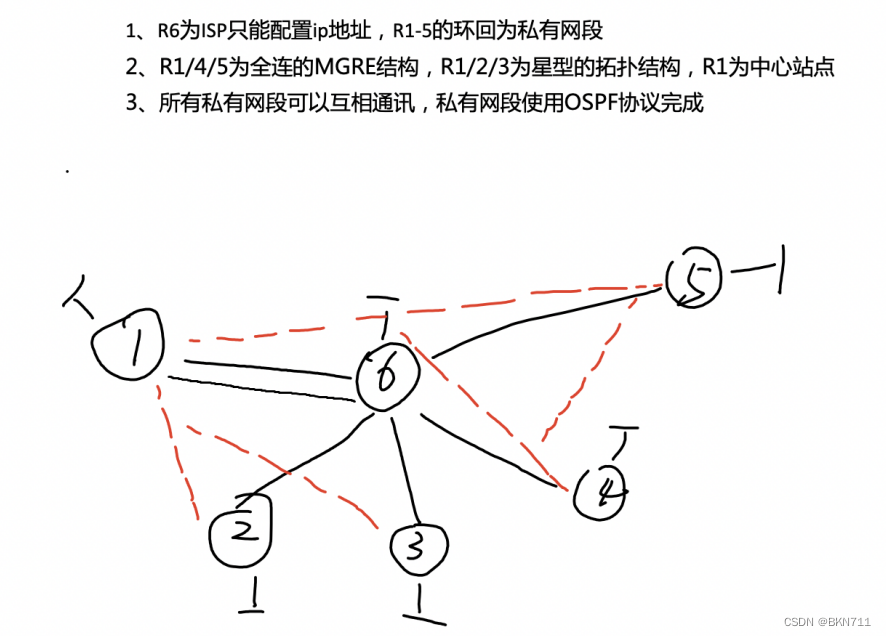

题目

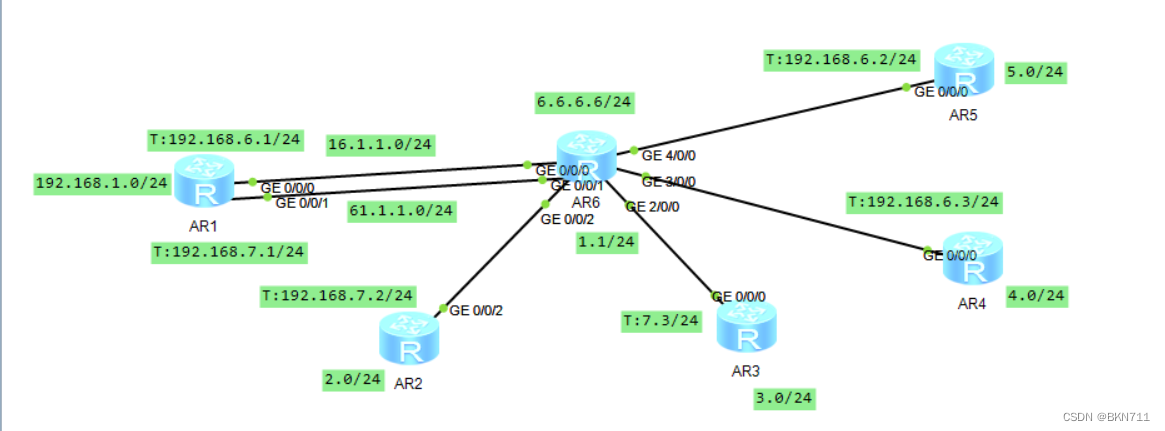

 整个拓扑及IP规划

 各个路由器的以太网接口、环回接口、Tunnel口的IP按上图配置 命令省略

R5模拟为ISP  R1-6都要配置缺省路由下一跳指向R6的对应接口

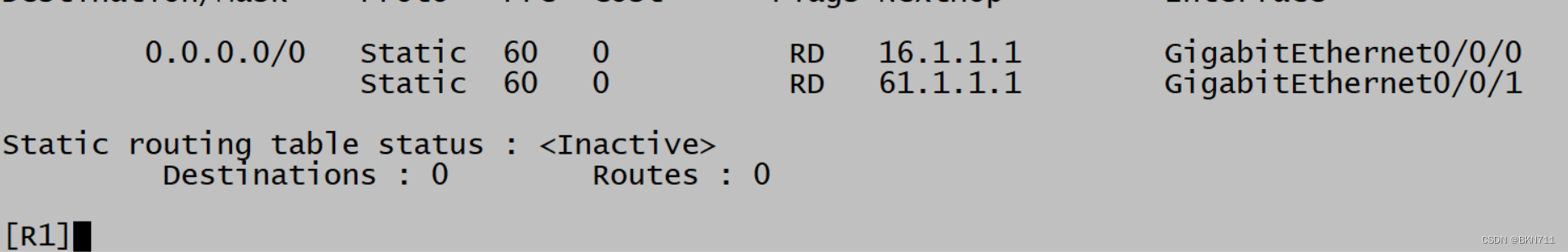

R1的有两条物理链路 可以实现负载均衡

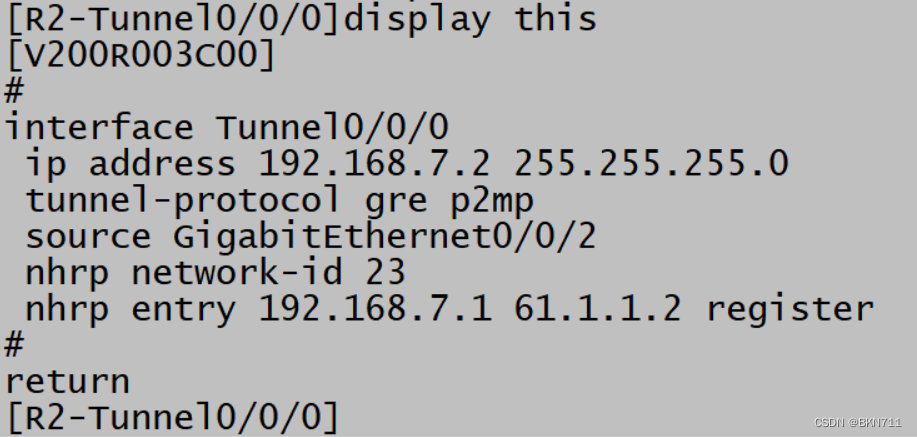

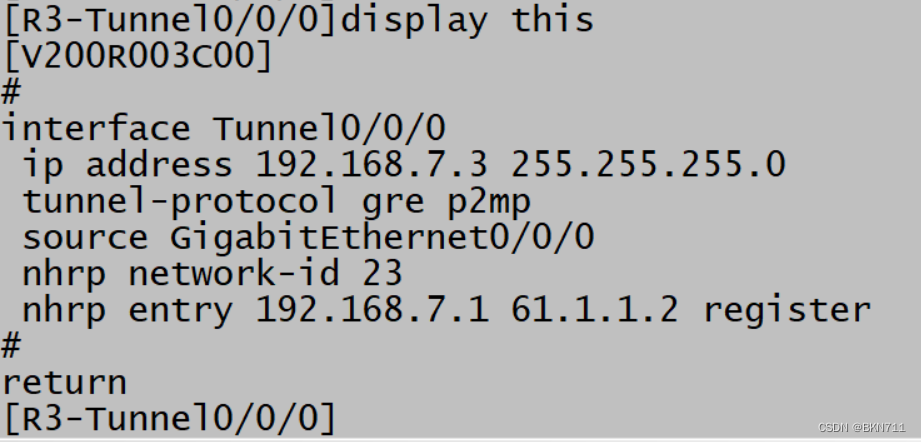

R1/2/3为星型拓扑结构，R1为中心站点

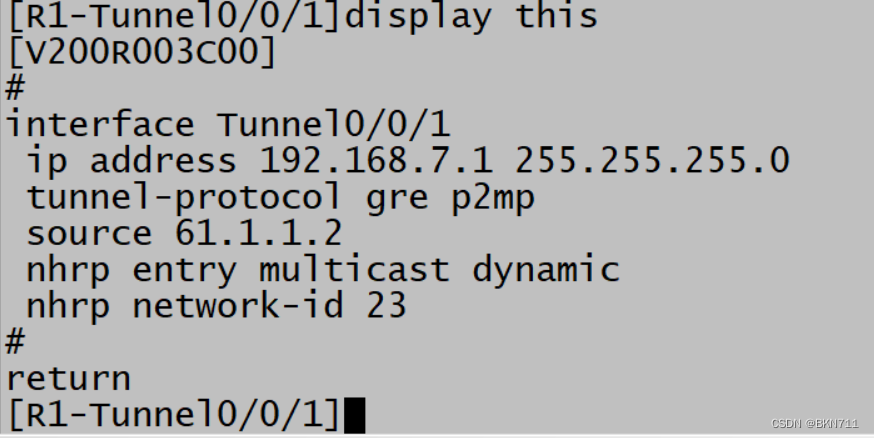

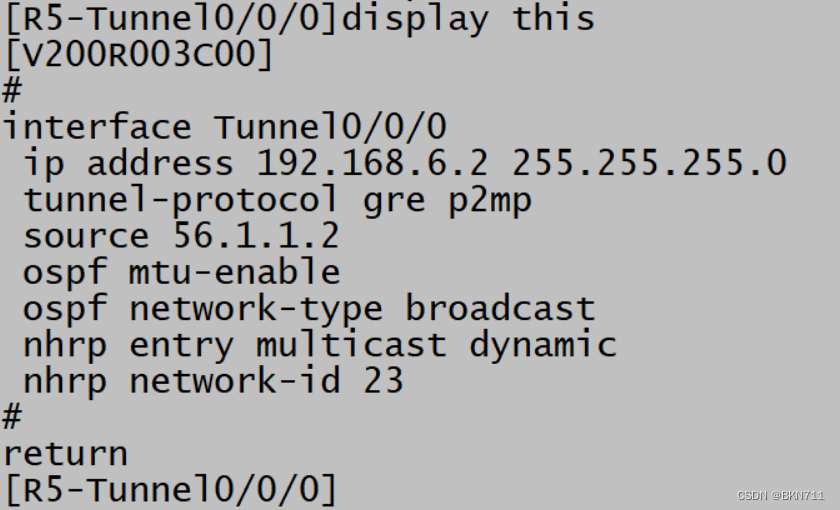

 R1/4/5的MGRE结构，要让R1/4/5都成为中心站点

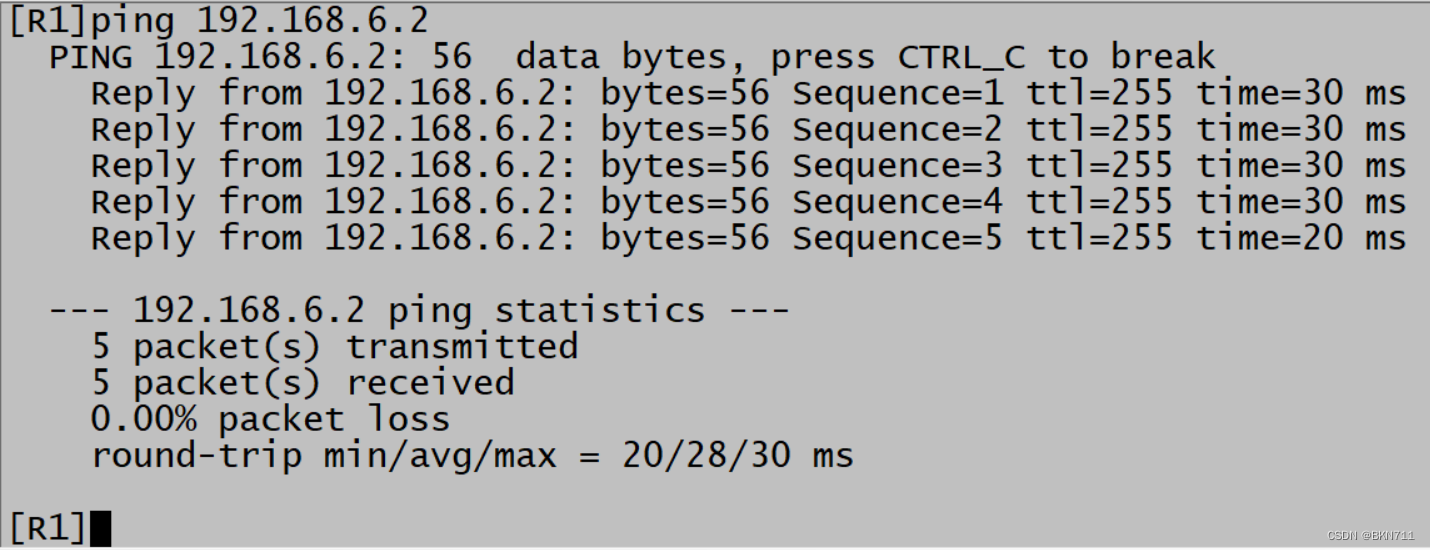

 此时 MGRE已搭建完毕

 再分别启动ospf让各个环回能够相互交流

让R1作为ABR边界路由器

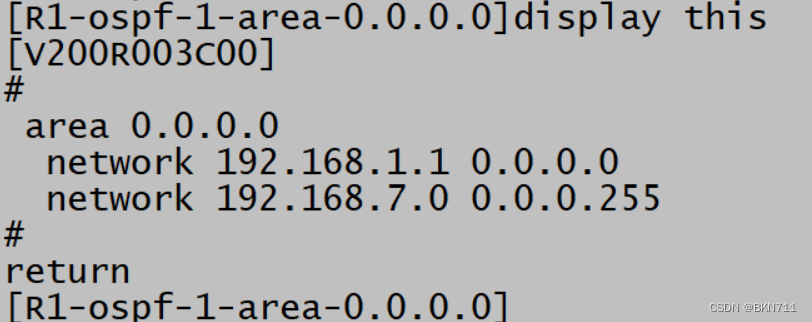

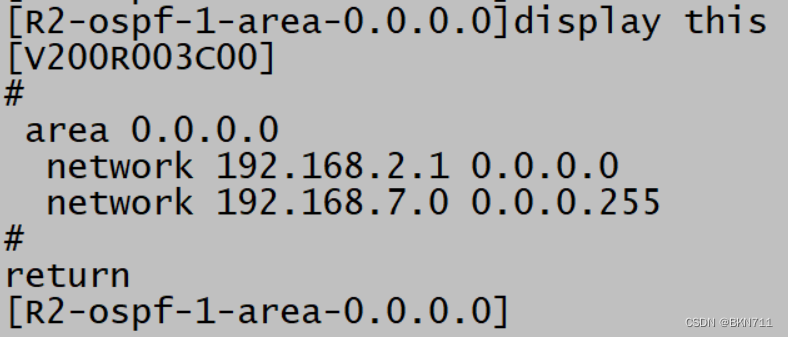

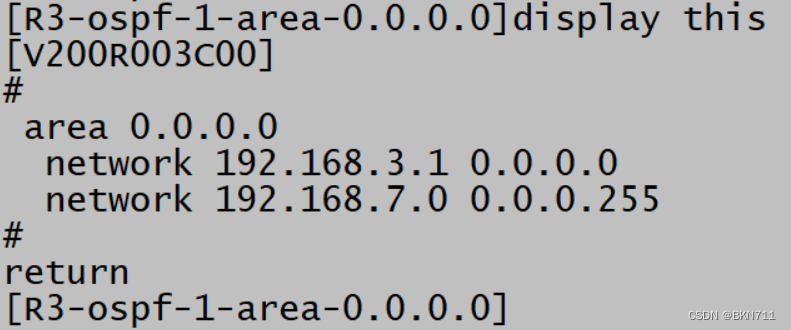

R1/2/3为区域0  R1/4/5作为区域1 进行宣告





 区域1宣告命令省略 同区域0相似

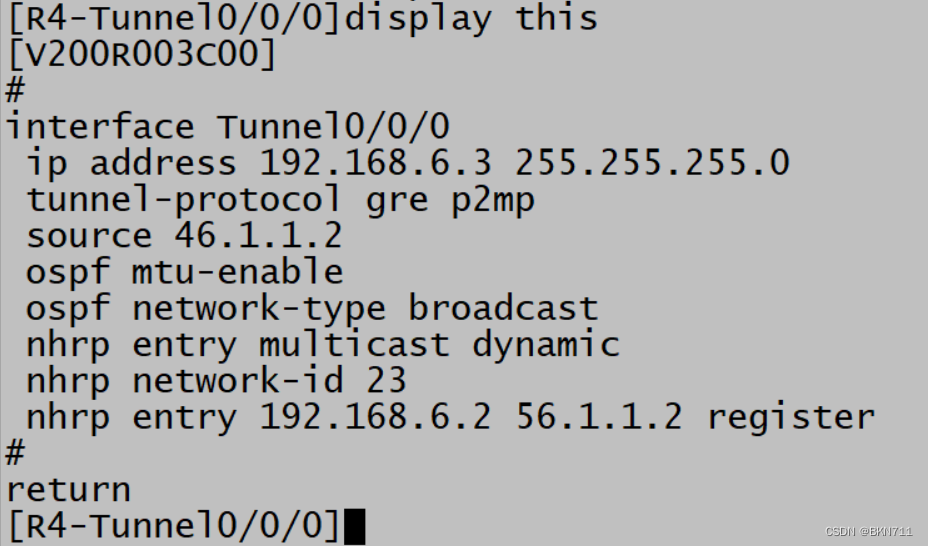

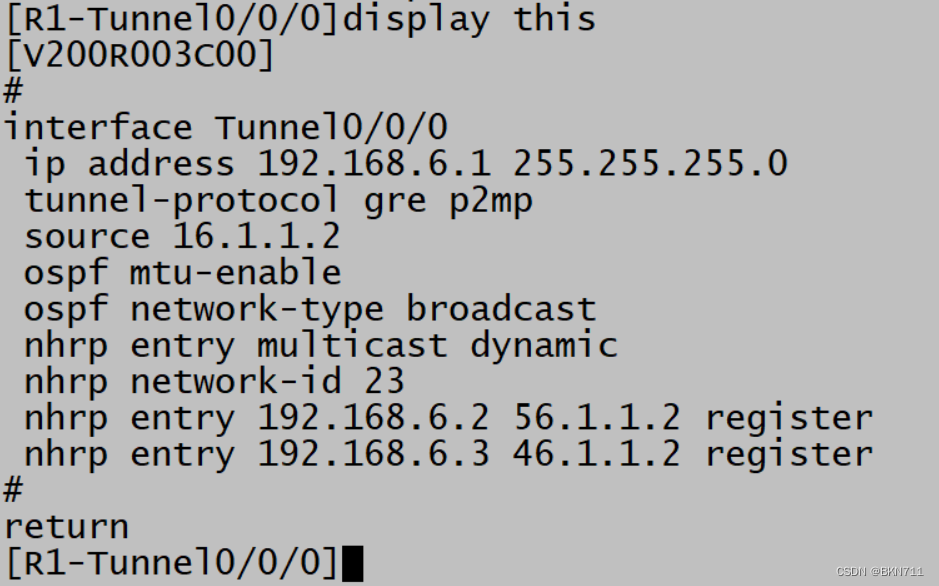

华为设备默认不携带MTU值，要将这些Tunnel接口的mtu开启，并且要将所以Tunnel接口的工作方式改为brodcast,才能进行正常交流

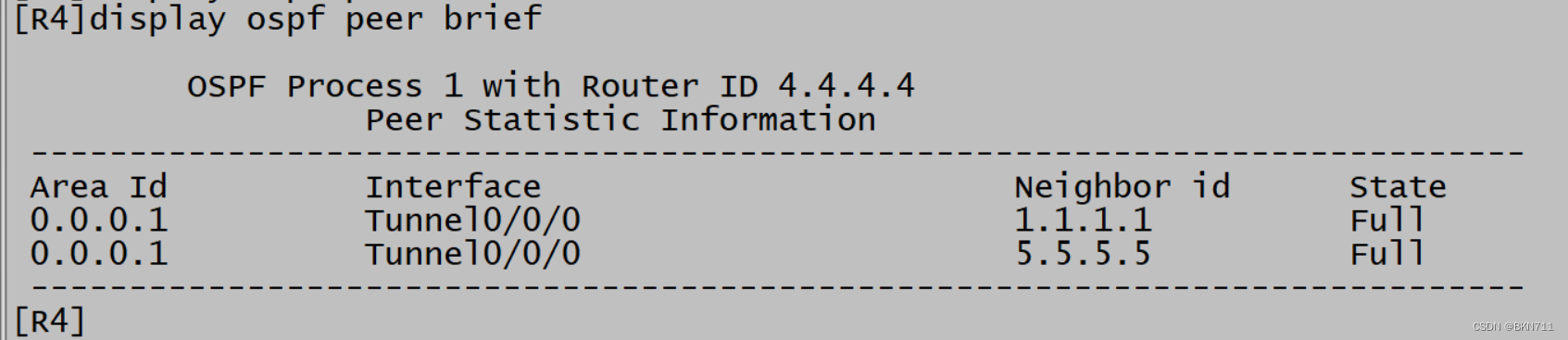

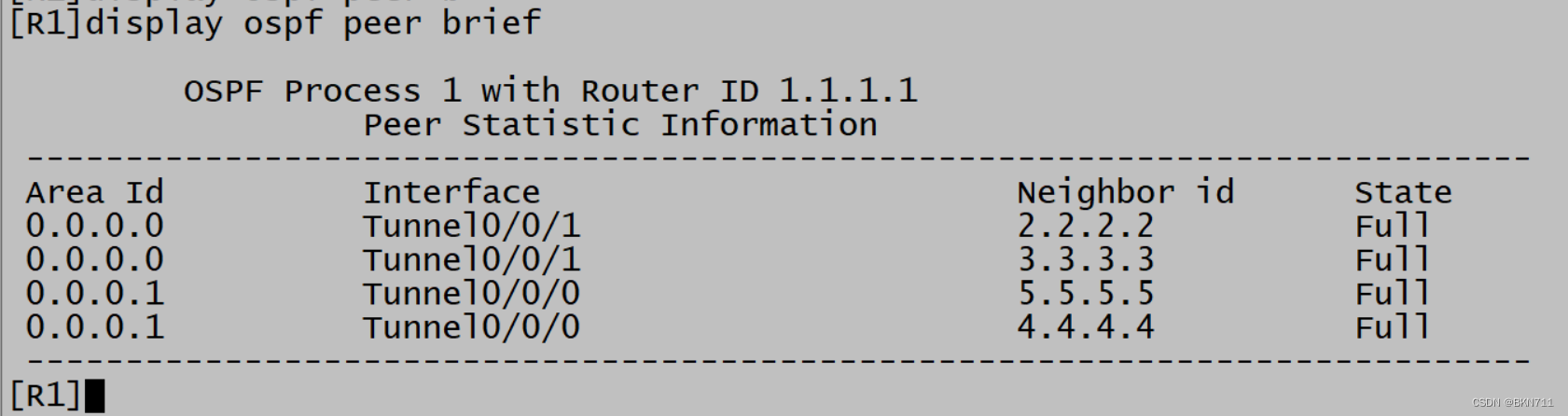

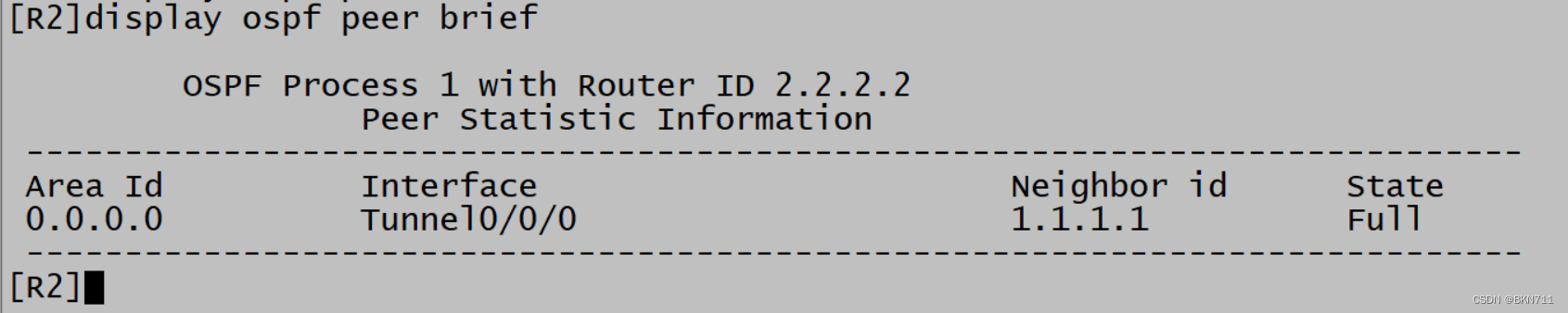

 查看一下邻居简表

R123之间为中心到站点 r1为中心站点



 R145之间为全连

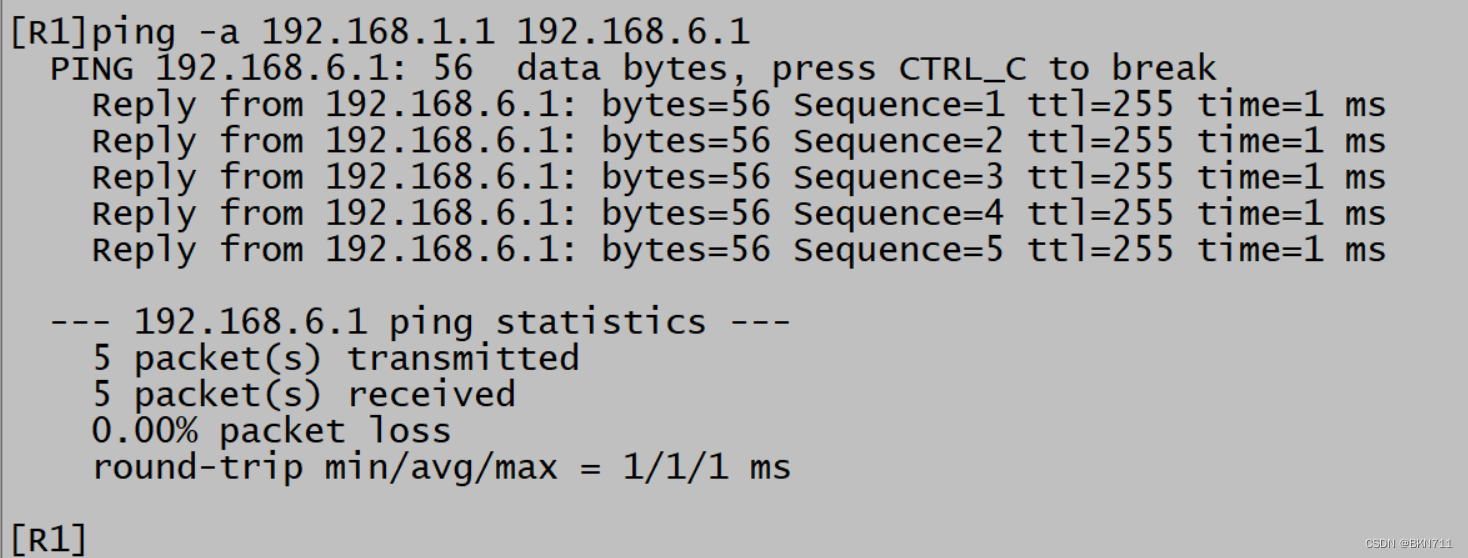

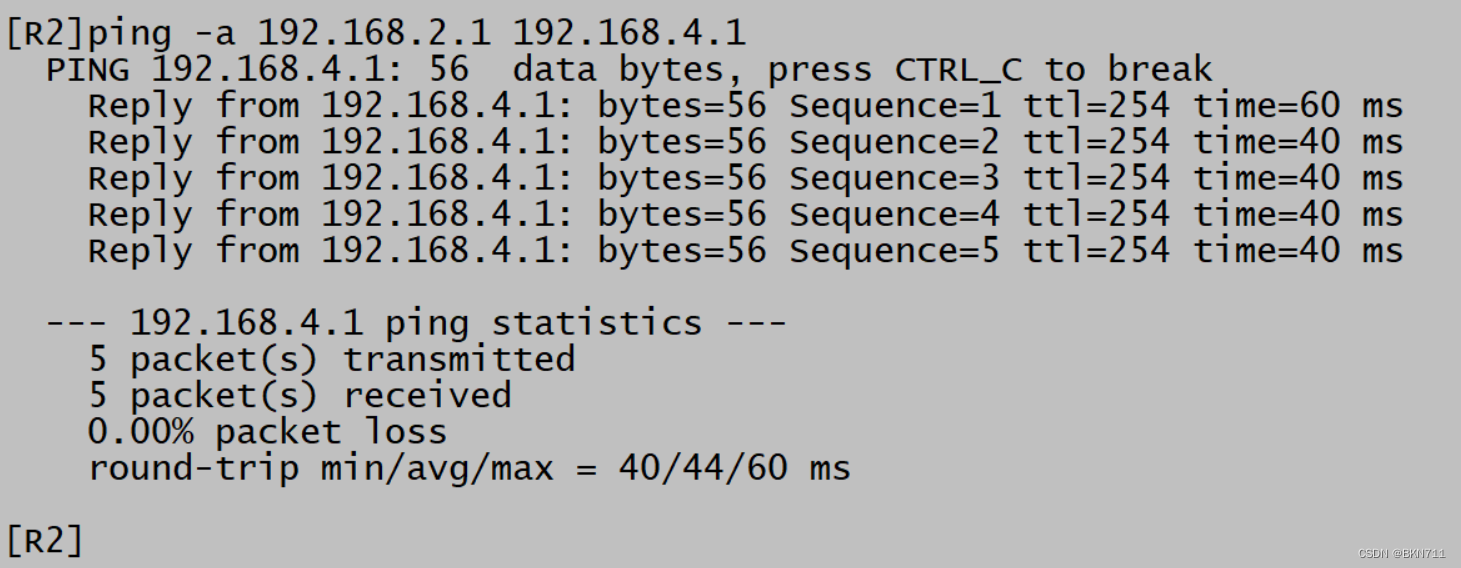

 所有私网网段都能互相通讯
