静态综合实验

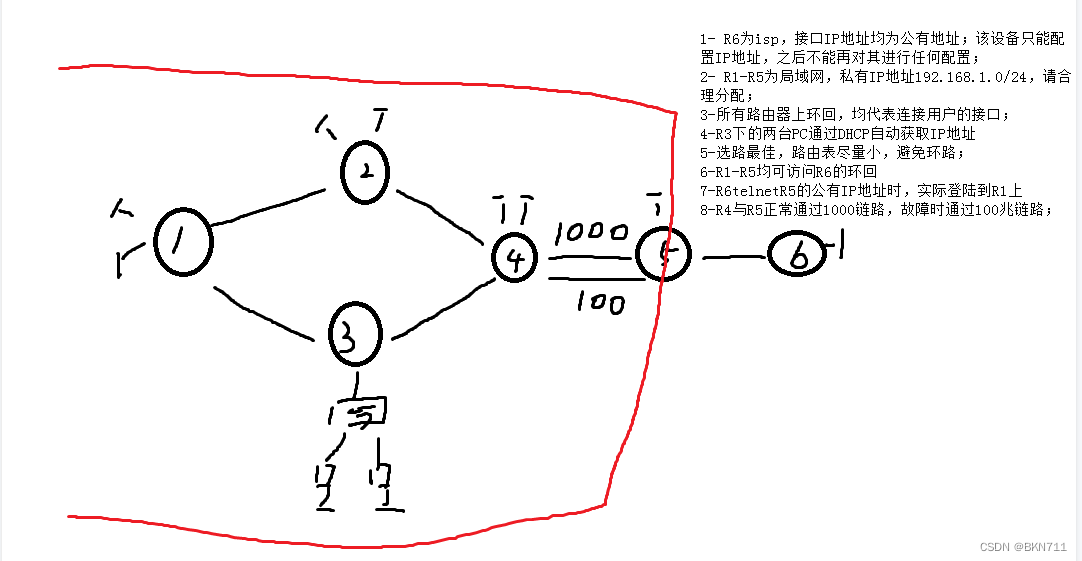

题目

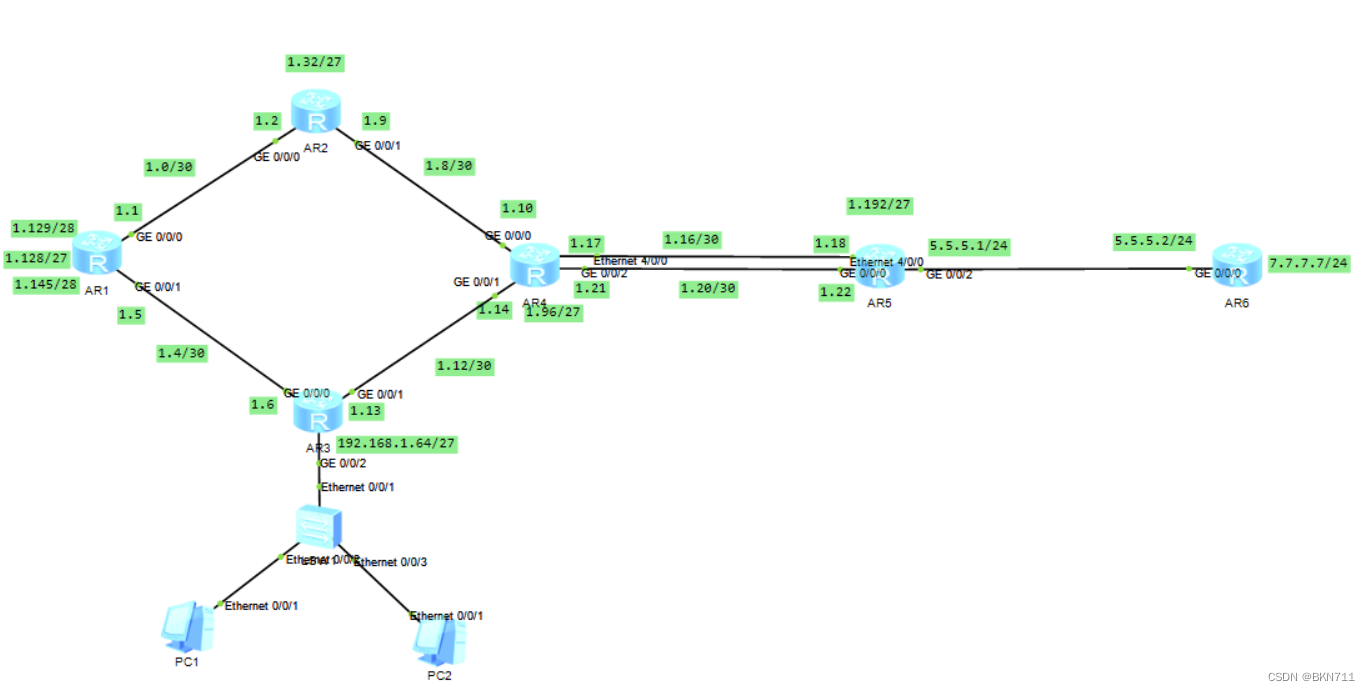

 整体IP规划

 各个路由器接口ip地址配置命令省略

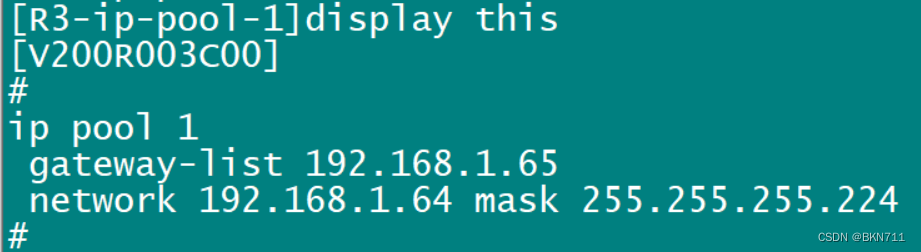

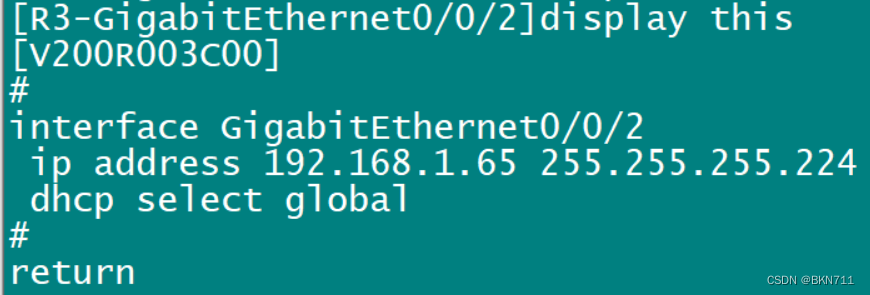

R3为DHCP自动为PC1和PC2分配IP

dhcp enable

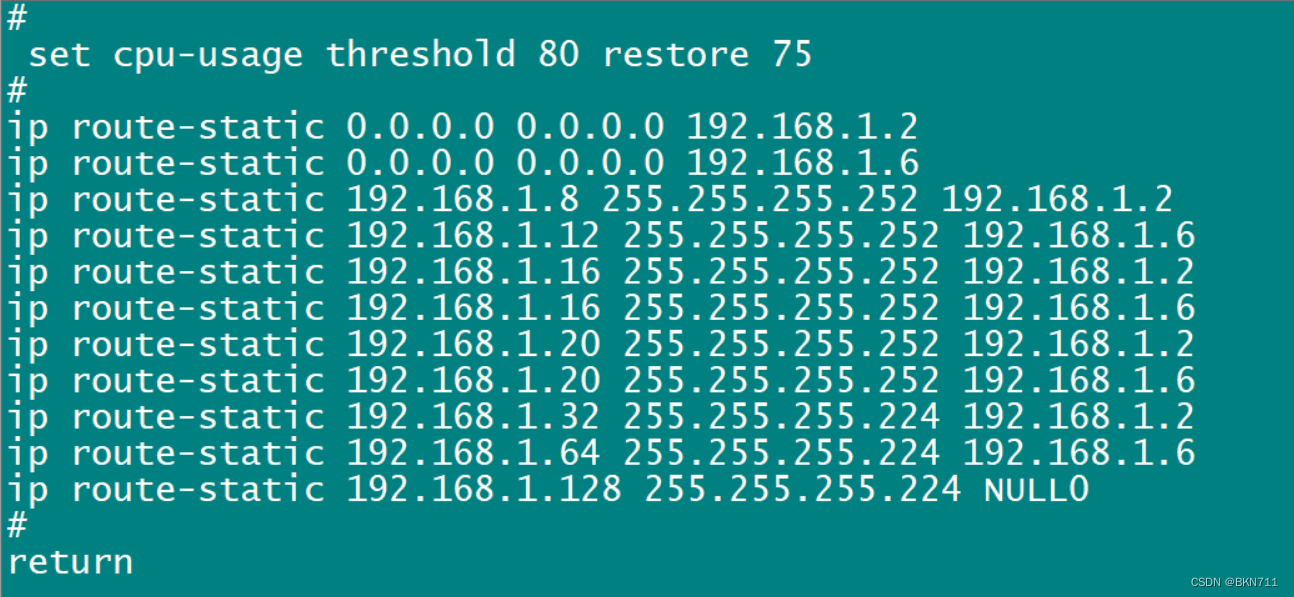

 各个路由器路由表

 对环回接口进行汇总 并设置空接口防环

R1

R2

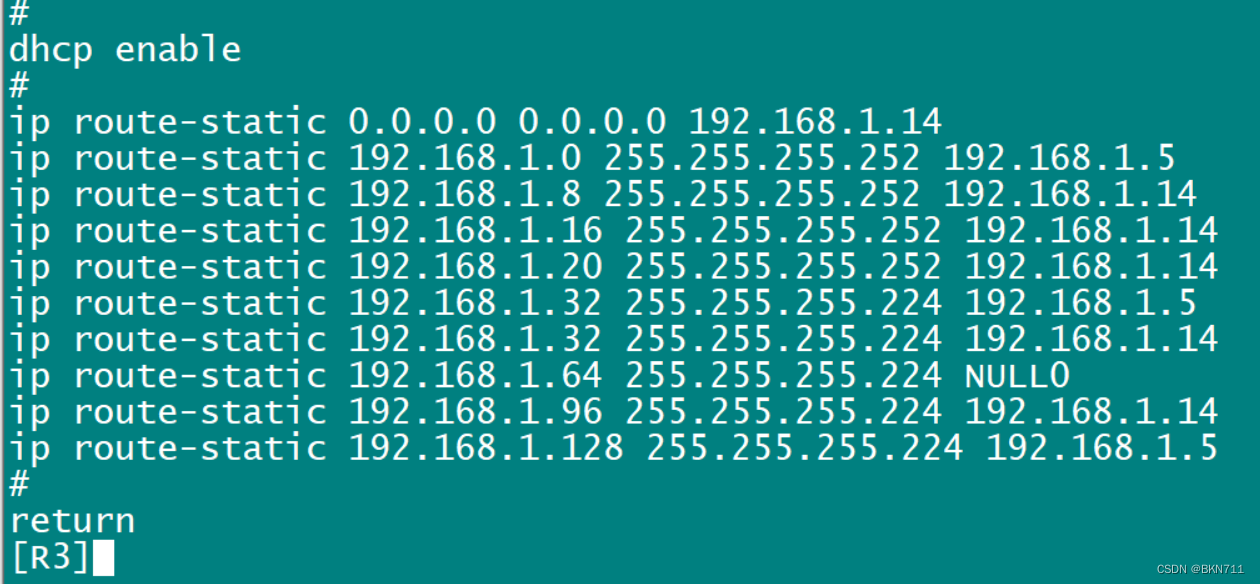

 R3

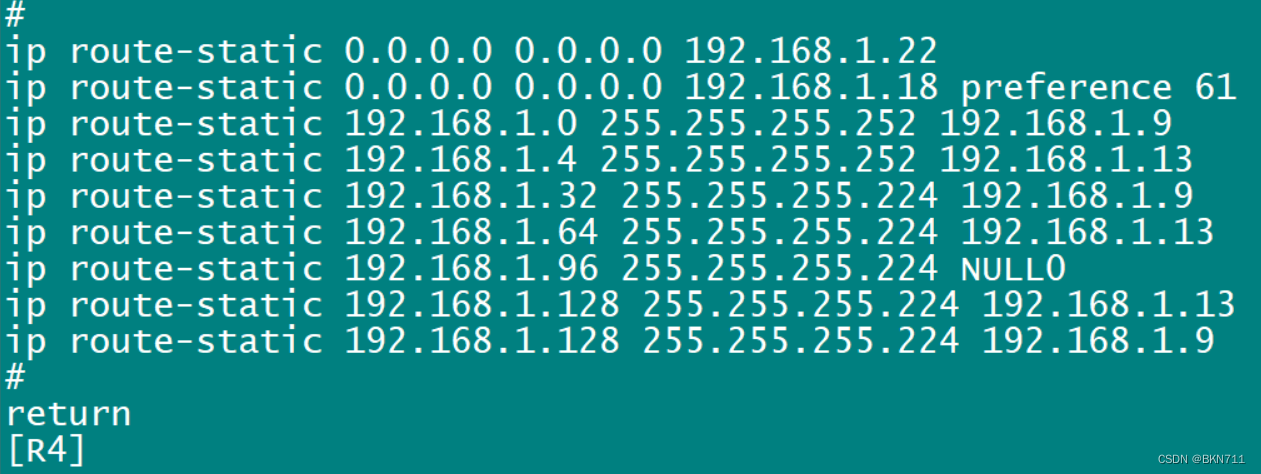

 R4

设置缺省路由下一跳优先级为61作为备用链路

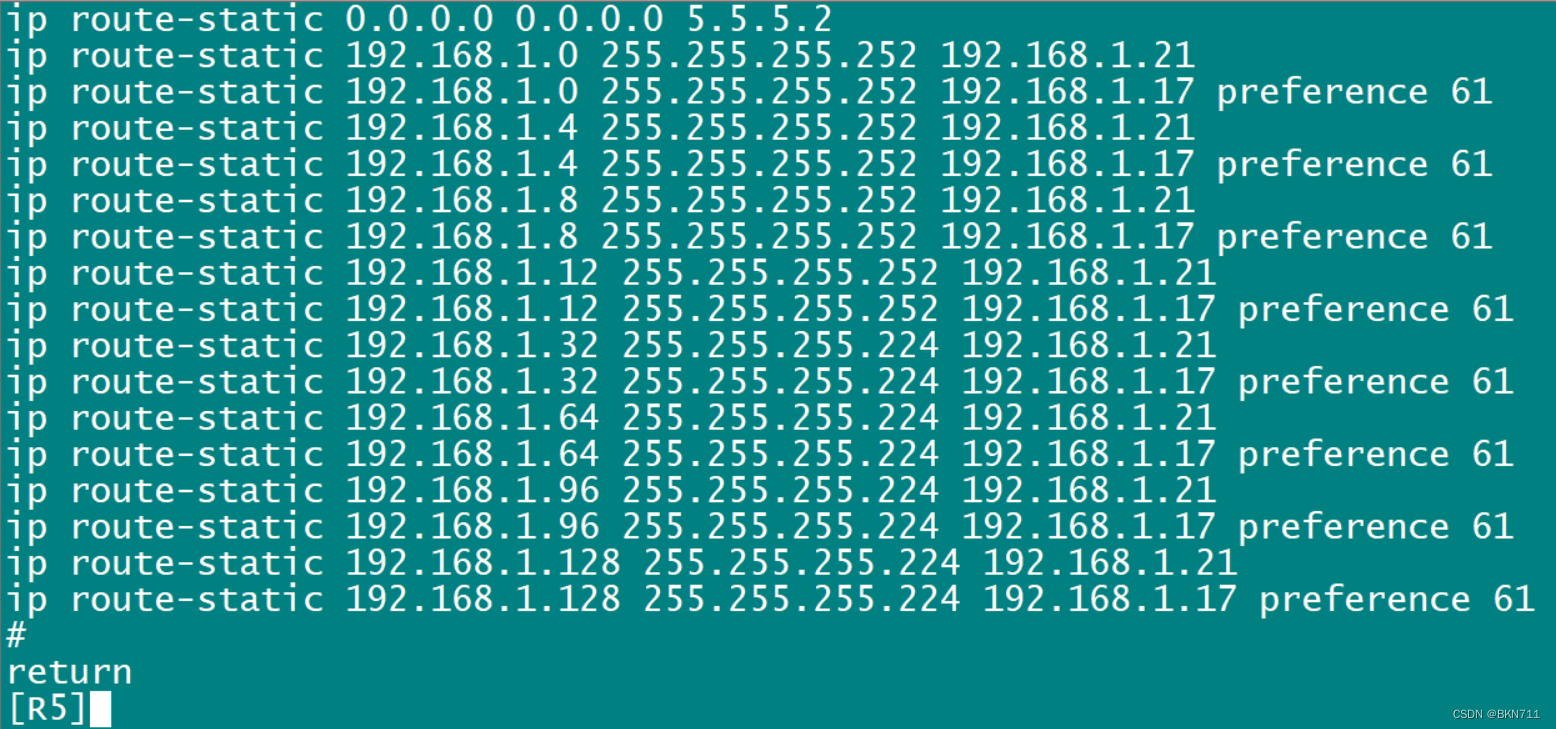

 R5

边界路由器设置缺省路由下一跳指向R6

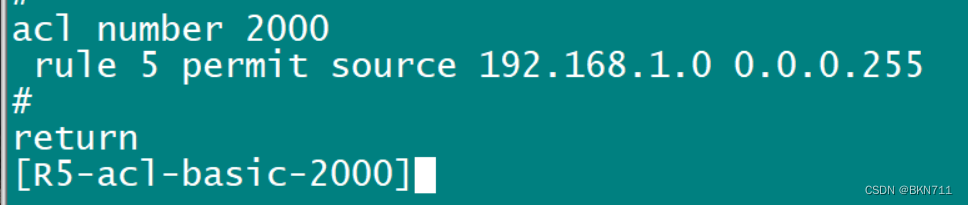

 R5为边界路由器 设置nat一对多让内部私有地址访问外网时能进行地址转换

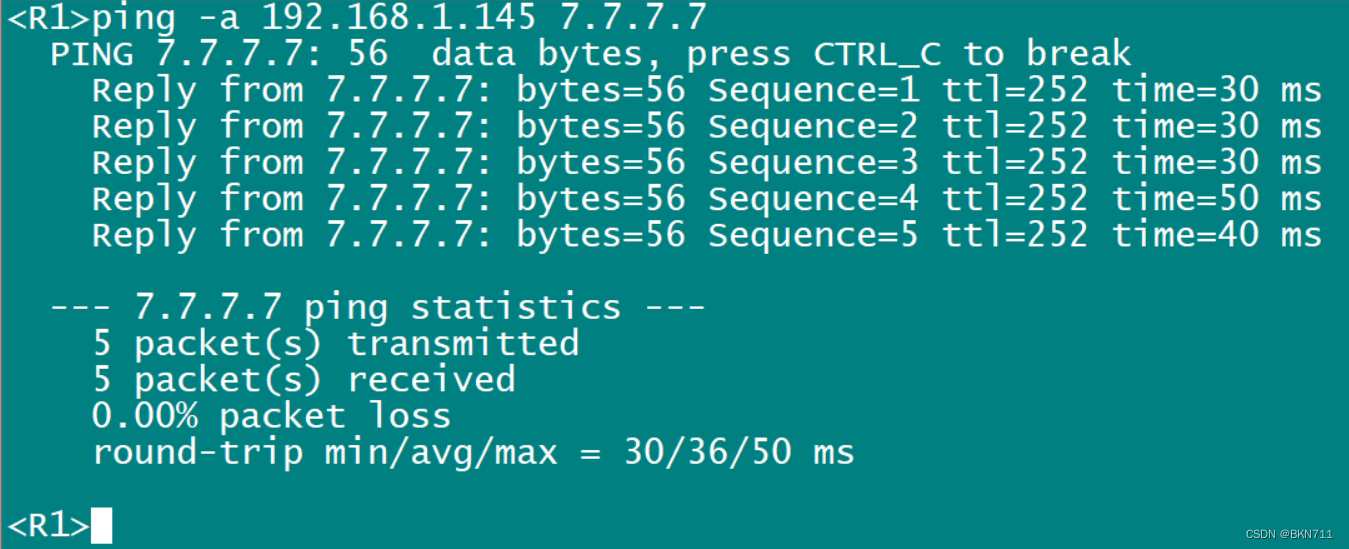

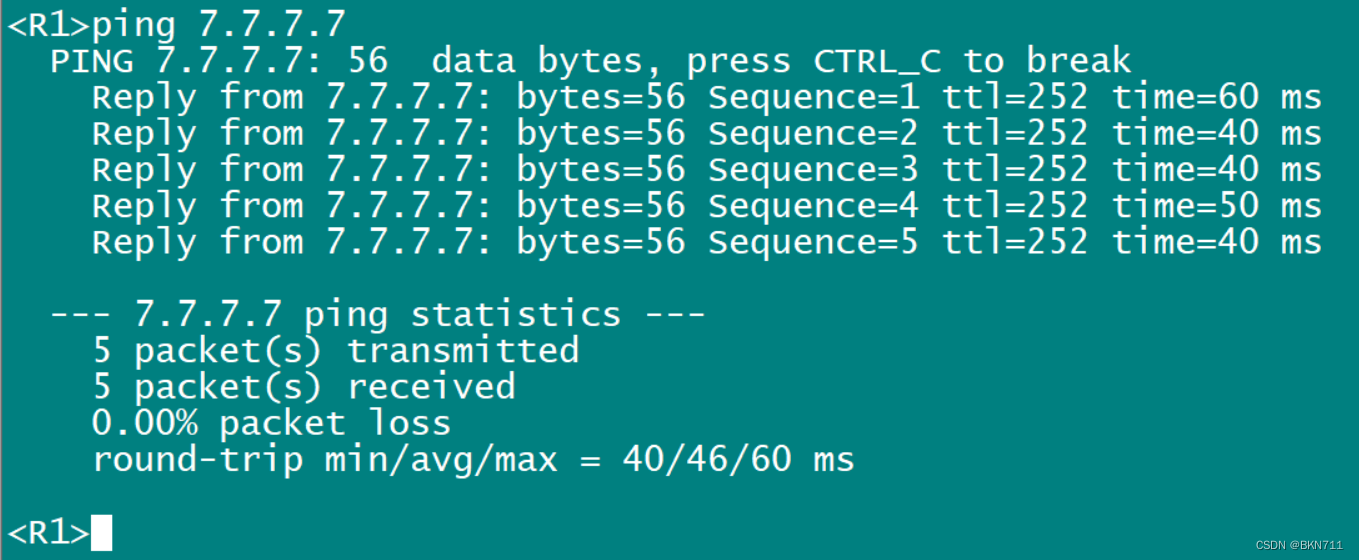

 内部私有网络全网可达 并且内部设备可以访问外部r6的环回

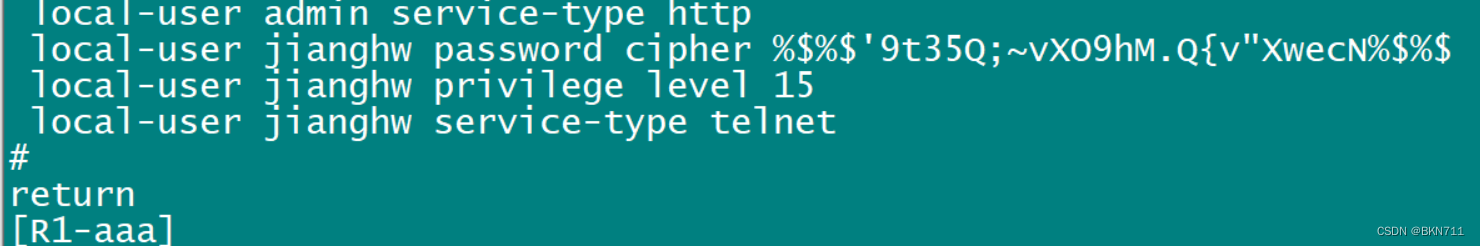

 给R1开启telnet 并设置用户名密码

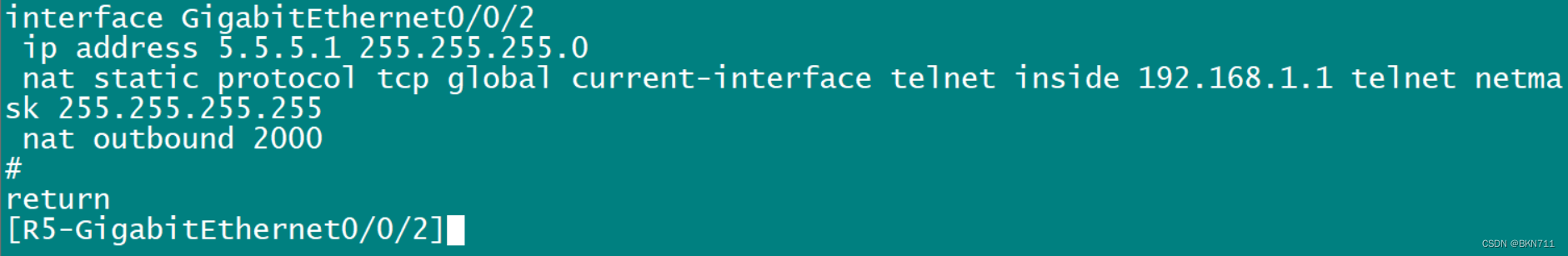

 给边界路由器R5设置端口映射 让R6telnetR5的公有IP时实际登录R1

telnet为tcp协议的23端口

[R5-GigabitEthernet0/0/2]nat static protocol tcp global current-interface 23 inside 192.168.1.1 23

当外部设备访问G0/0/2的IP地址时，且目标端口号为23 那么将被转换为 192.168.1.1 的23端口

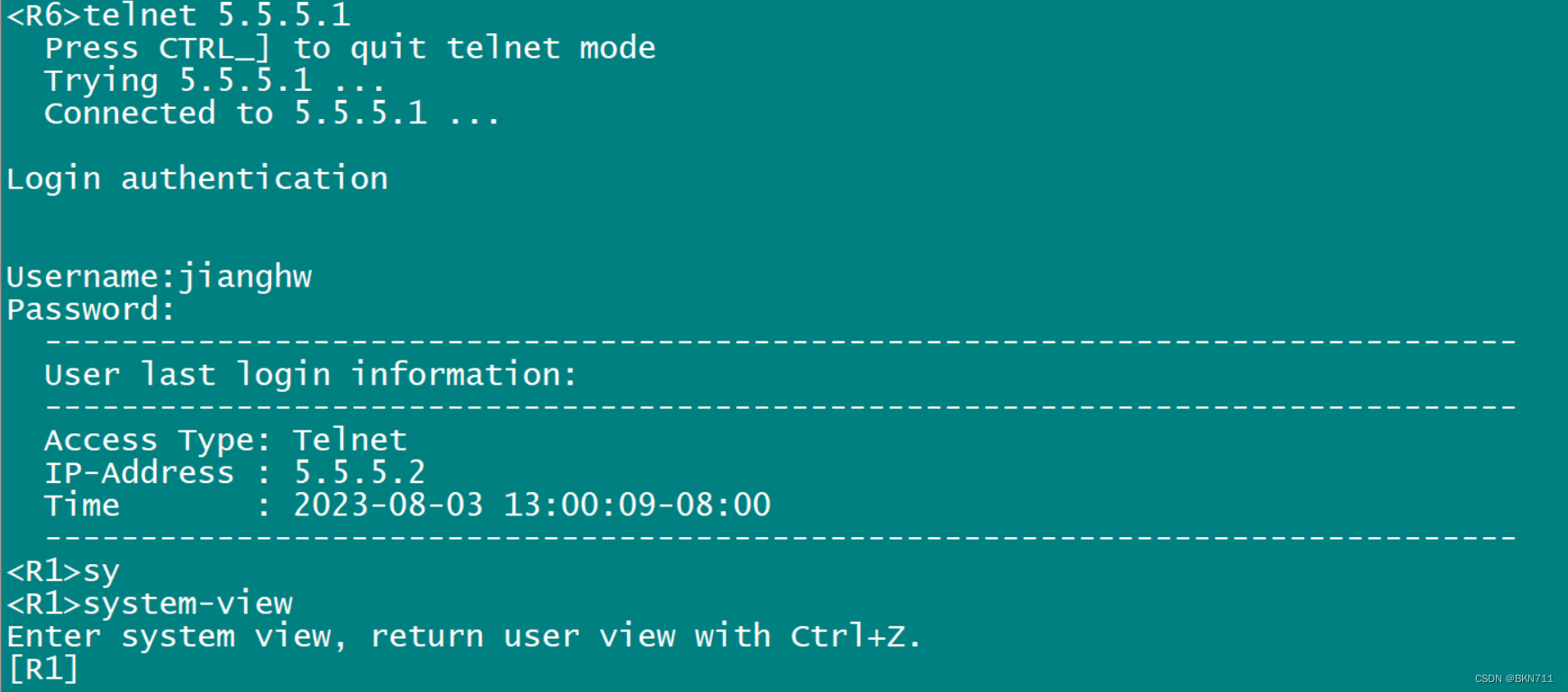

用R6telnetR5的G0/0/2口成功登录R1
