RIP实验

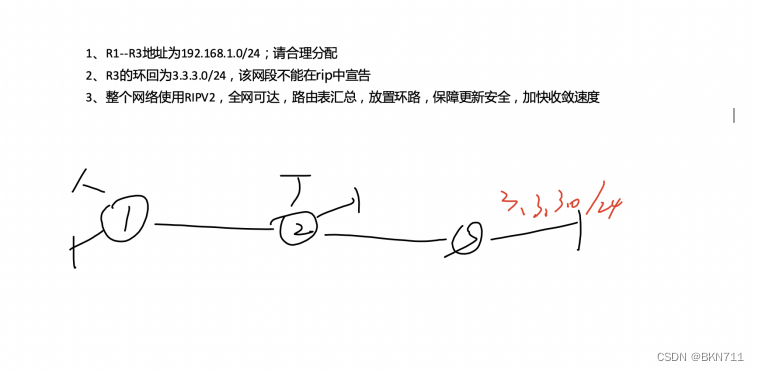

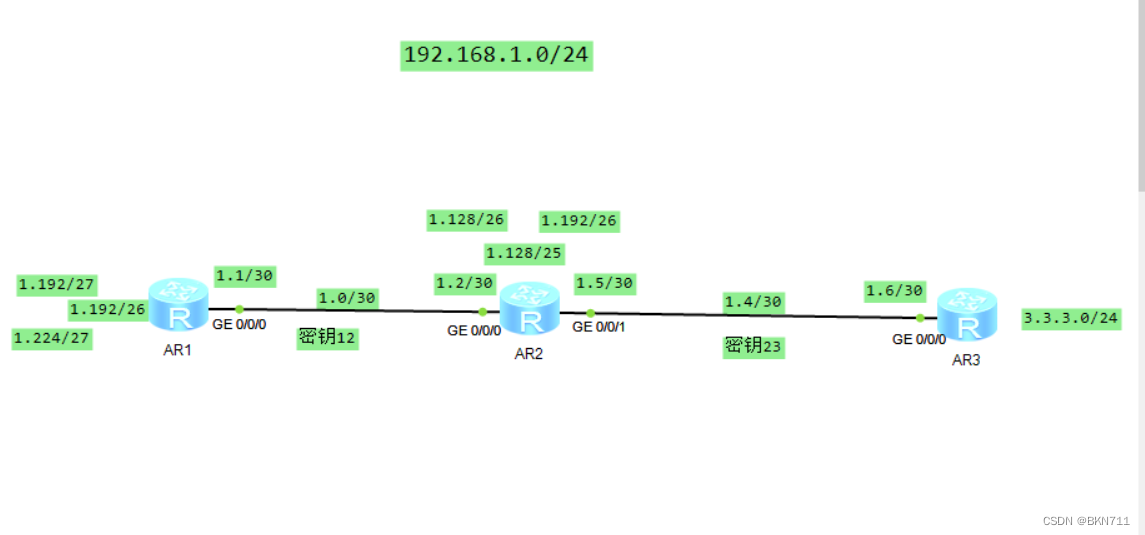

整体各个接口ip和网段规划

环回接口首先看成一个网段，方便汇总

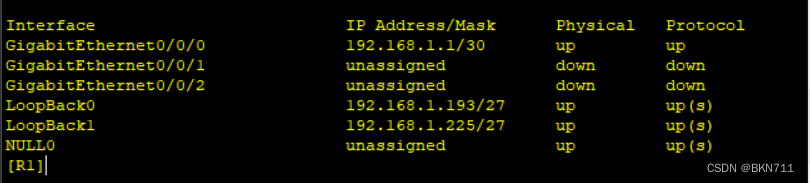

 R1：

 network宣告主类

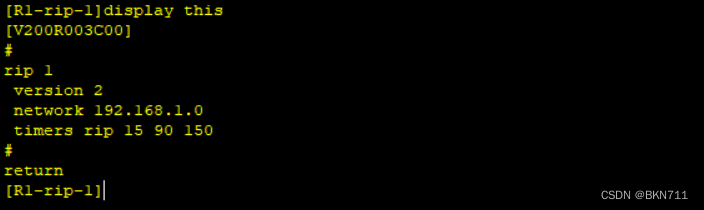

timers rip 加快收敛速度

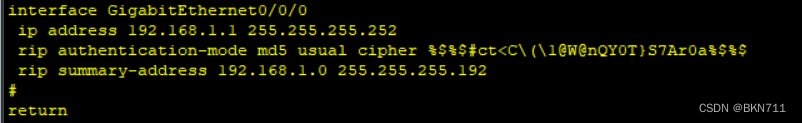

  rip authentication-mode md5 usual 12  --------在路由器1和2之间设置密钥 12

 rip summary-address  -----------手工汇总环回接口的网段

 空接口防环接口

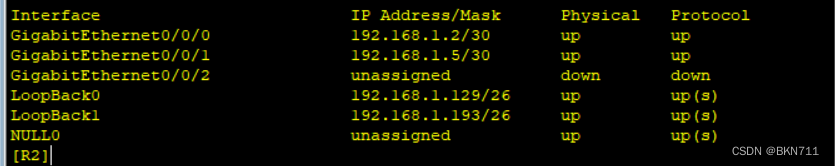

 R2：

 network 宣告主类

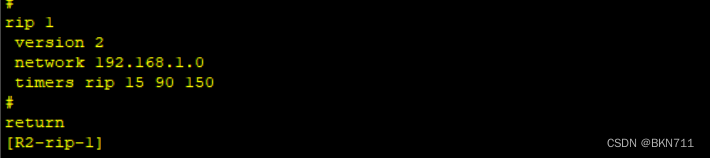

tmers rip 15 90 150 加快收敛速度

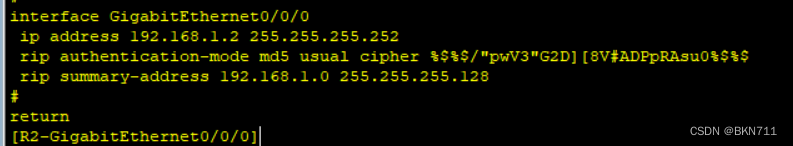

 在R2的g0/0/0口配置与R1相同的密钥 保障更新安全

rip summary-address  手工汇总环回接口

 空接口防环路由

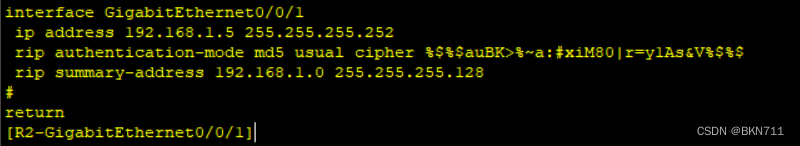

 在G0/0/1接口上设置与R3的密钥 23

并手工汇总环回接口    ---- ip summary-address

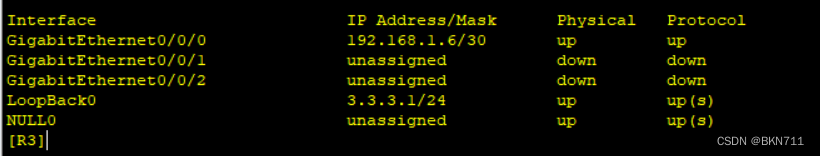

 R3:

 network 宣告主类

timers rip 加快收敛速度

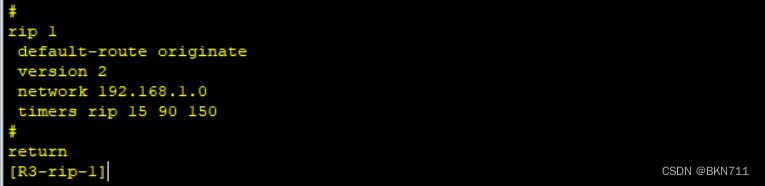

此路由器为边界路由器  配置缺省路由  ----default-route originate

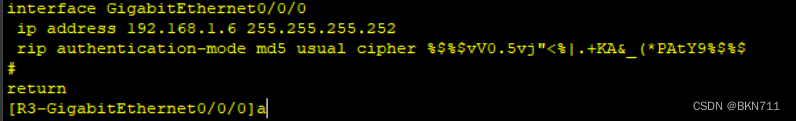

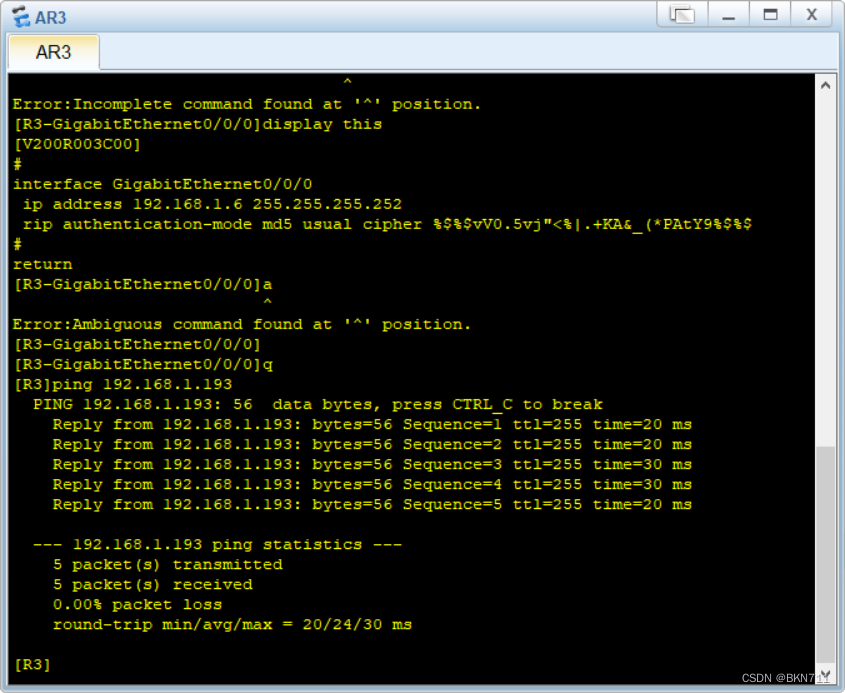

 在g0/0/0口上设置与R2相同的密钥 23  保障更新安全

所有配置完成 此时全网可达

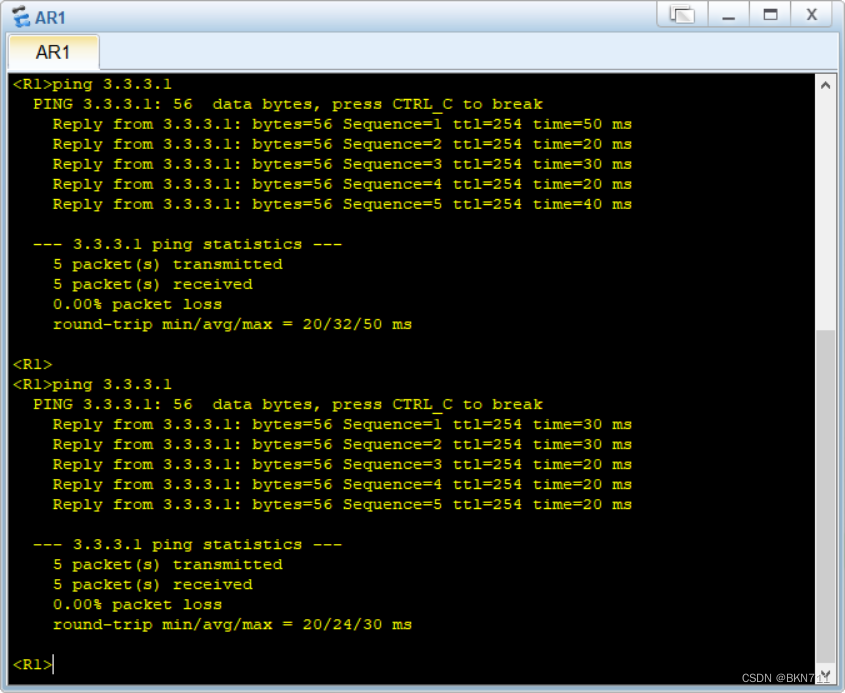

用R1 ping 3.3.3.1

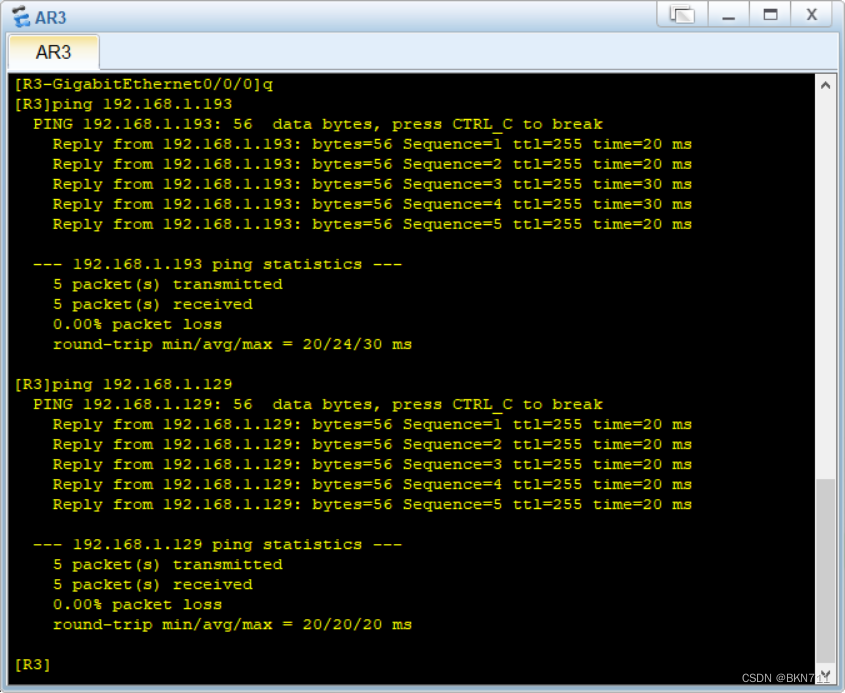

 用R3 ping r的一个环回接口

 用 R3 ping R2 的一个环回接口
