如何应对Android面试官-＞实战高级UI，用自定义View画一条锦鲤(上)

前言

---

如何用自定义View画一条鱼，其中涉及到哪些知识点？我们先上效果图：

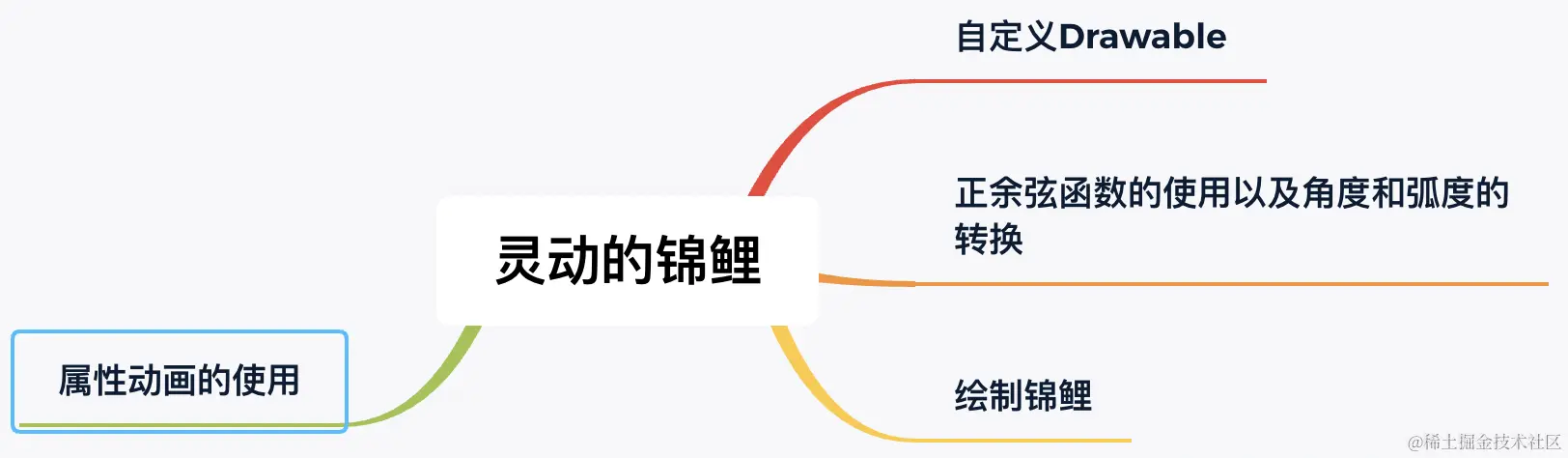

涉及的知识点：

整体可以分为三大步骤

1. 小鱼的绘制
2. 小鱼的摆动
3. 点击之后小鱼的游动

小鱼的绘制

---

想实现小鱼的绘制，我们首先需要分解下这个小鱼都由哪些组成

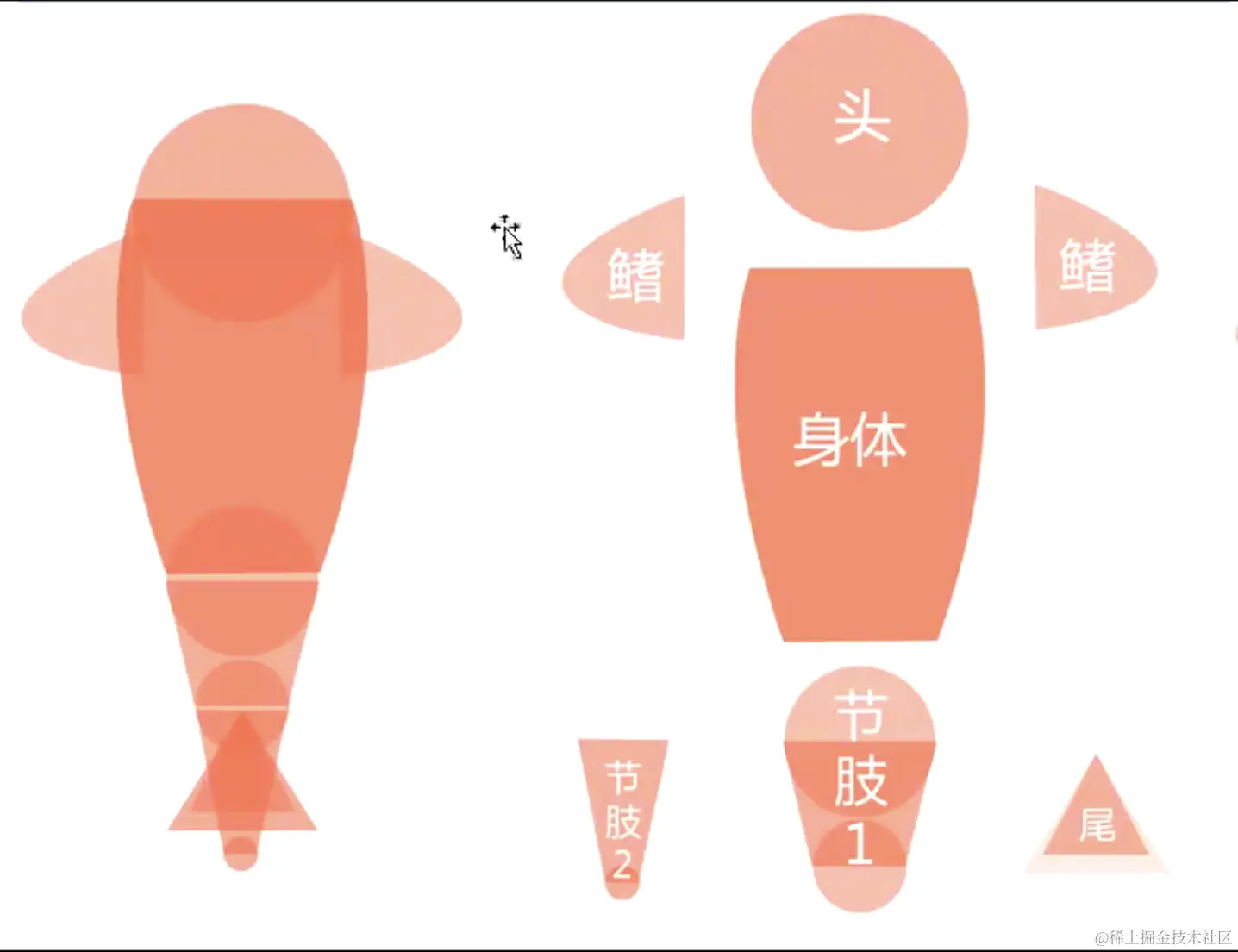

整体可以分成 头、鱼鳍、身体、节肢1、节肢2、尾巴 六大部分组成，我们接下来分别进行绘制；

绘制整条小鱼，我们今天使用一个自定义 Drawable 来完成，继承 Drawable 需要实现下面四个方法；

less

复制代码

public class Fish extends Drawable { @Override public void draw(@NonNull Canvas canvas) { } /** * 设置透明度 * @param canvas The canvas to draw into */ @Override public void setAlpha(int alpha) { } /** * 设置颜色过滤器，在绘制出来之前，被绘制的内容的每一个像素都会被颜色过滤器改变 * @param colorFilter The color filter to apply, or {@code null} to remove the * existing color filter */ @Override public void setColorFilter(@Nullable ColorFilter colorFilter) { } /** * 这个值，可以根据 setAlpha 中设置的值进行调整，比如，alpha == 0 的时候设置为 PixelFormat.TRANSPARENT。 * 在alpha == 255 时这是为 PixelFormat.OPAQUE。在其他时候设置为 PixelFormat.TRANSLUCENT。 * PixelFormat.OPAQUE 完全不透明，遮盖在它下面的所有内容上 * PixelFormat.TRANSPARENT 透明，完全不显示任何东西 * PixelFormat.TRANSLUCENT 只有绘制的地方才覆盖底下的内容 * @return PixelFormat.TRANSLUCENT */ @Override public int getOpacity() { return PixelFormat.TRANSLUCENT; } }

自定义View 自然少不了 Paint 和 Path，我们来初始化这两个对象；Path 和 Paint 这两个类不做过多解释了，不了解的同学可以看下扔物线对这两个的解释，比较详细；

scss

复制代码

public Fish() { init(); } /** * 初始化 */ private void init() { mPath = new Path(); mPaint = new Paint(Paint.ANTI_ALIAS_FLAG); mPaint.setStyle(Paint.Style.FILL); mPaint.setDither(true); mPaint.setARGB(110, 244, 92, 71); }

接下来，我们开始绘制鱼

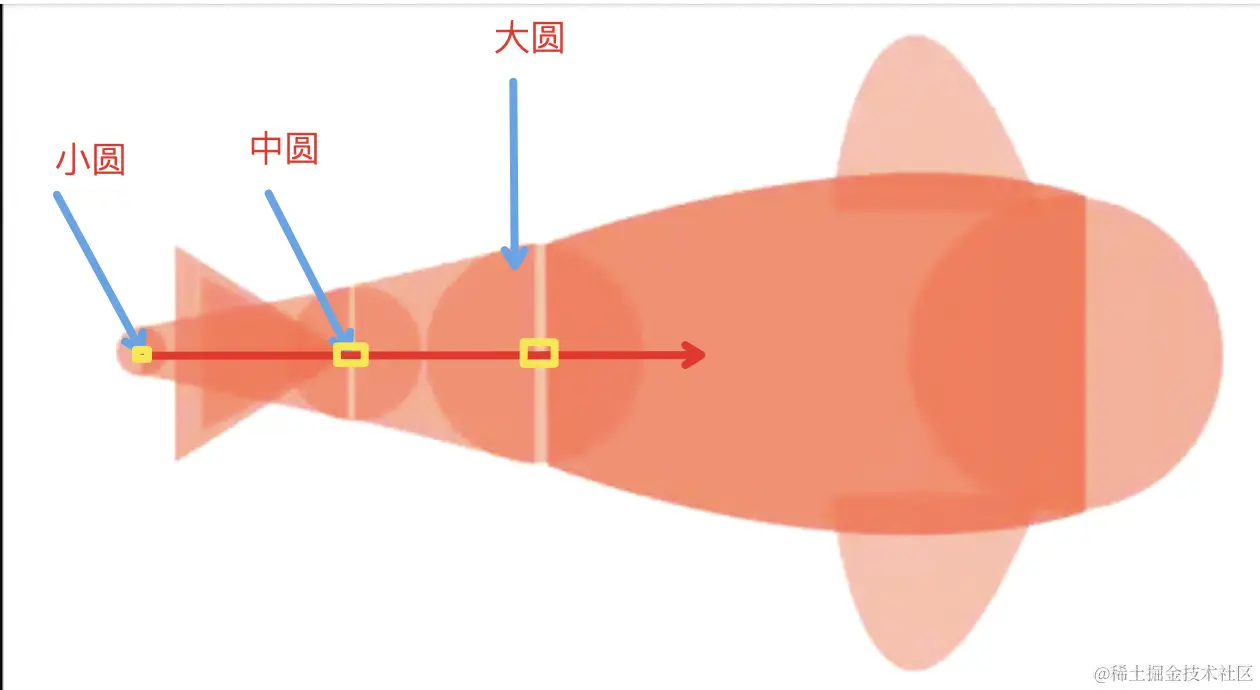

计算小鱼的宽高

计算小鱼的宽高，我们需要以小鱼的中心点为起点，小鱼的尾部为终点，计算个距离，然后 x2，因为我们的小鱼是可以旋转的，以中心为圆点的话，那么最长半径的2倍，才能完整的放下我们这条小鱼；

小鱼的鱼头是圆的，那么半径就可以我们自己定义，然后根据鱼头的半径我们来计算各个位置的大小，总体的一个计算结果如下：

可以看到，鱼的中心点位置到鱼尾的距离是 4.19R；所以整个鱼的宽高就是 4.192R = 8.38R；然后 Drawable 也提供了一个设置宽高的方法；

当然了 这些值都是自己可以定义的，只要你画出的鱼符合设计的要求即可；

java

复制代码

private static final float HEAD_RADIUS = 150f; @Override public int getIntrinsicHeight() { return (int) (8.38 * HEAD_RADIUS); } @Override public int getIntrinsicWidth() { return (int) (8.38 * HEAD_RADIUS); }

确定小鱼的中心

前面说到了，整个鱼的宽高就是 4.192R = 8.38R，所以小鱼的中心就是 4.19R；

csharp

复制代码

private PointF pointF; private void init() { pointF = new PointF((4.19f * HEAD_RADIUS), (4.19f * HEAD_RADIUS)); }

绘制鱼头

我们可以找到小鱼的中心点位置，那么我们就可以根据中心位置来计算鱼头的中心点坐标，然后以这个坐标画一个圆，那么鱼头的中心点坐标怎么计算呢？

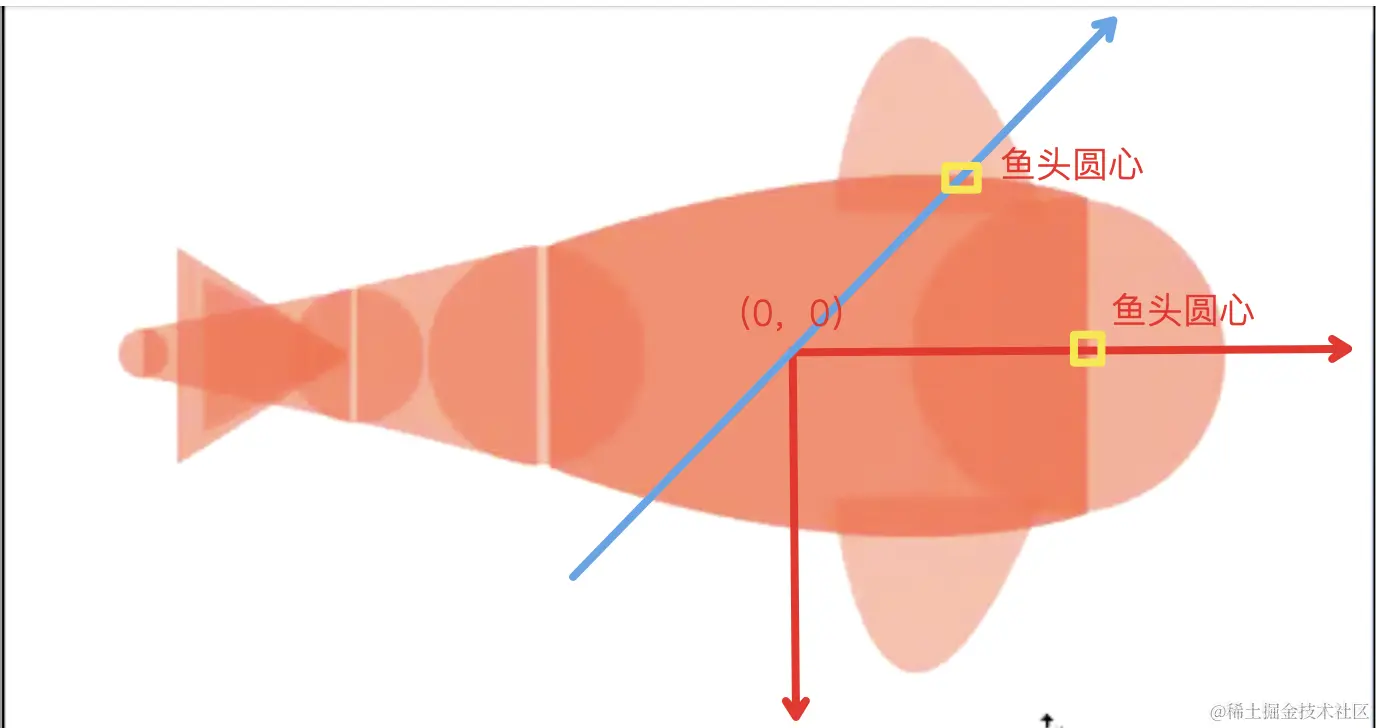

假设我们以小鱼的中心为(0, 0)点，那么当鱼旋转到X正轴方向上的时候，鱼头圆心位置就是（2.6R， 0）当鱼旋转到蓝色线的位置的时候，那么我们只需要计算出鱼头圆心的位置点坐标，那么不管这条鱼怎么旋转，我们都能获取到这个鱼头的圆心坐标，我们来看下怎么计算？

这里就用到了我们初中学习的三角函数

我们如果想要求 B 的坐标，也就 『对边a』和『邻边b』的长度，根据勾股定理可以知道

a = sinA * 斜边c

b = cosA * 斜边c

这样我们就能获取 B 的坐标（b，a）另外，在 Android 坐标系中『下正上负』，和数学中的坐标不一样(上正下负)，所以我们需要一个取反操作，一种是直接加一个负号，一种是角度 - 180，最终的计算逻辑如下：

arduino

复制代码

/** * 计算点位函数 * * @param startPoint 起始点 * @param length 起始点到终点的距离 * @param angle 起始点和终点的角度 */ private PointF calculatePoint(PointF startPoint, int length, int angle) { // X 轴坐标 也就是临边 b 的长度 b = cosA * 斜边 c float deltaX = (float) (Math.cosh(Math.toRadians(angle)) * length); // Y 轴坐标 也就是对边 a 的长度 a = sinA * 斜边 c float deltaY = (float) (Math.sin(Math.toRadians(angle - 180)) * length); return new PointF(startPoint.x + deltaX, startPoint.y + deltaY); }

然后我们来画鱼头

java

复制代码

// 初始角度 private float fishMainAngle = 0f; // 鱼头半径 private static final float HEAD_RADIUS = 150f; // 鱼身体长度 private final float FISH_BODY_LENGTH = HEAD_RADIUS * 3.2f; @Override public void draw(@NonNull Canvas canvas) { float fishAngle = fishMainAngle; // 鱼头的圆心坐标 PointF fishHeadPoint = calculatePoint(middlePointF, FISH_BODY_LENGTH / 2f, fishAngle); // 画鱼头 canvas.drawCircle(fishHeadPoint.x, fishHeadPoint.y, HEAD_RADIUS, mPaint); }

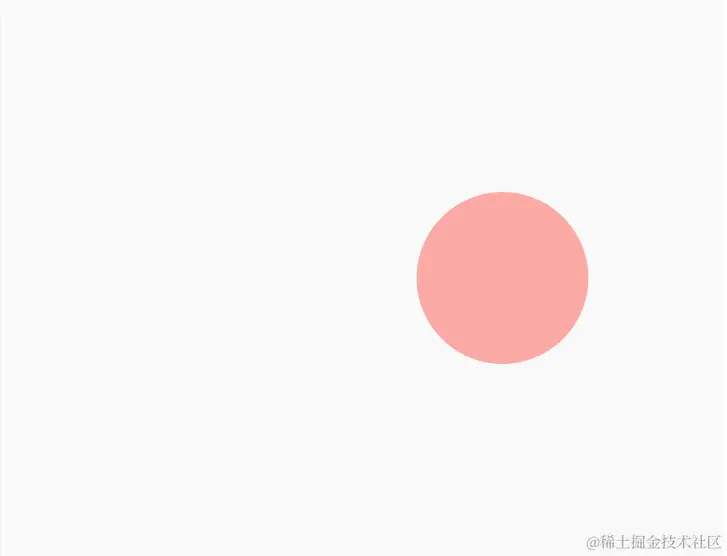

我们运行看下效果：

鱼头已经画了出来；

绘制鱼鳍

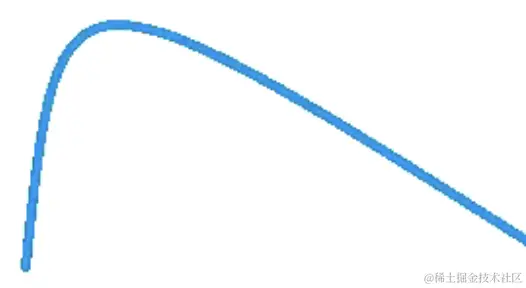

鱼鳍的绘制，这里应用到了二阶贝塞尔曲线，起点，终点，以及控制点

所以鱼鳍的绘制，我们只需要找出这三个点就可以了；鱼鳍的位置可以相对鱼头来画，这样的话我们就依赖鱼头的圆心点坐标来计算，因为鱼鳍是两个，我们分为左鱼鳍和右鱼鳍；

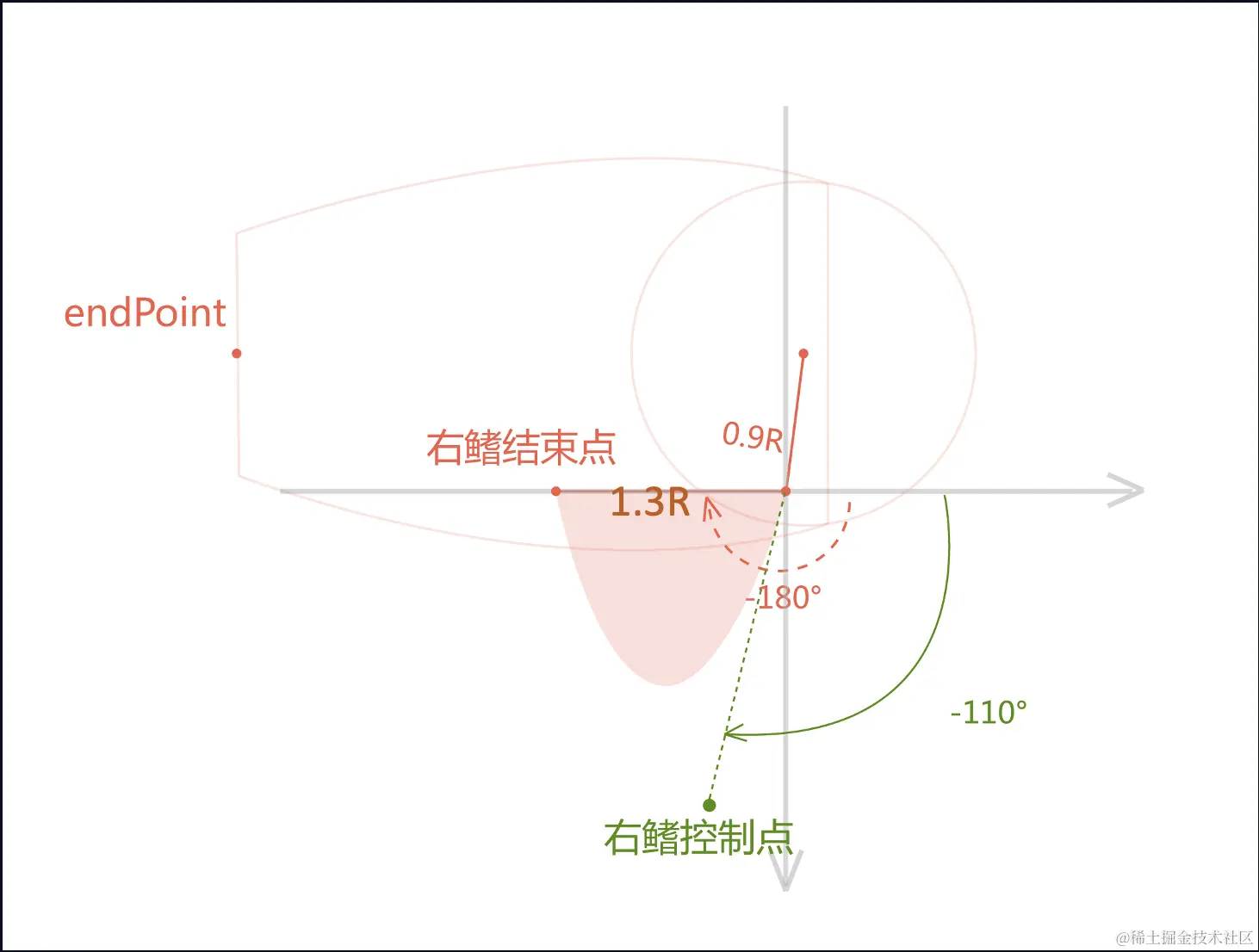

鱼鳍的坐标计算方式如下：

less

复制代码

@Override public void draw(@NonNull Canvas canvas) { // 画鱼鳍 // 鱼鳍的起始点坐标 PointF rightFinsPoint = calculatePoint(fishHeadPoint, FISH_FINS_LENGTH, fishAngle - 110); makeFins(canvas, rightFinsPoint, fishAngle); }

makeFins 画鱼鳍的逻辑

scss

复制代码

/** * 画鱼鳍 * * @param canvas 画布 * @param startPoint 鱼鳍坐标 * @param fishAngle 鱼鳍的角度 */ private void makeFins(Canvas canvas, PointF startPoint, float fishAngle) { // 控制点的弧度，用来计算控制点的坐标 float controlAngle = 115; // 鱼鳍的结束点坐标 PointF endPoint = calculatePoint(startPoint, FINS_LENGTH, fishAngle - 180); // 鱼鳍的控制点坐标 PointF controlPoint = calculatePoint(startPoint, FINS_CONTROL_LENGTH, fishAngle - controlAngle); // 绘制 mPath.reset(); // 画笔移动到起始点 mPath.moveTo(startPoint.x, startPoint.y); // 绘制二阶贝塞尔曲线，需要传入的是 控制点坐标和结束点坐标 mPath.quadTo(controlPoint.x, controlPoint.y, endPoint.x, endPoint.y); canvas.drawPath(mPath, mPaint); }

我们运行看下效果：

可以看到，我们的鱼鳍绘制了出来，接下来我们来绘制左鱼鳍，左鱼鳍其实和右的绘制逻辑是一样的，只是坐标抽取反即可；

less

复制代码

@Override public void draw(@NonNull Canvas canvas) { // 画鱼鳍 // 鱼鳍的起始点坐标 PointF rightFinsPoint = calculatePoint(fishHeadPoint, FISH_FINS_LENGTH, fishAngle - 110); makeFins(canvas, rightFinsPoint, fishAngle, true); PointF leftFinsPoint = calculatePoint(fishHeadPoint, FISH_FINS_LENGTH, fishAngle + 110); makeFins(canvas, leftFinsPoint, fishAngle, false); }

然后我们需要修改下控制点的坐标，也是对称取反，我们这里使用一个标志位，是画左还是右；

scss

复制代码

/** * 画鱼鳍 * * @param canvas 画布 * @param startPoint 鱼鳍坐标 * @param fishAngle 鱼鳍的角度 */ private void makeFins(Canvas canvas, PointF startPoint, float fishAngle, boolean isRight) { // 控制点的弧度，用来计算控制点的坐标 float controlAngle = 115; // 鱼鳍的结束点坐标 PointF endPoint = calculatePoint(startPoint, FINS_LENGTH, fishAngle - 180); // 鱼鳍的控制点坐标，这里根据标志位来判断是不是要取反 PointF controlPoint = calculatePoint(startPoint, FINS_CONTROL_LENGTH, isRight ? fishAngle - controlAngle : fishAngle + controlAngle); // 绘制 mPath.reset(); // 画笔移动到起始点 mPath.moveTo(startPoint.x, startPoint.y); // 绘制二阶贝塞尔曲线，需要传入的是 控制点坐标和结束点坐标 mPath.quadTo(controlPoint.x, controlPoint.y, endPoint.x, endPoint.y); canvas.drawPath(mPath, mPaint); }

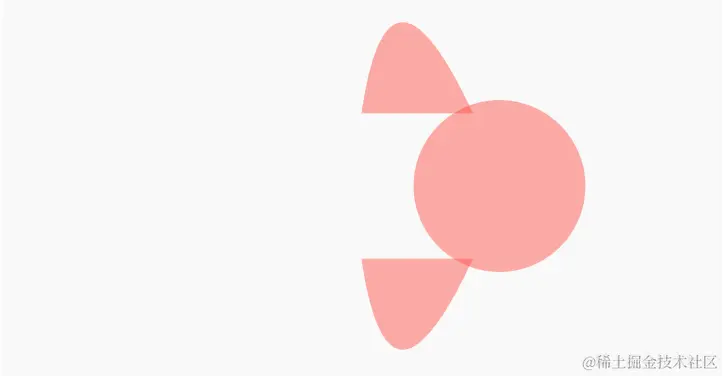

我们运行看下效果：

左边的鱼鳍我们也绘制了出来；

画节肢

画节肢，分为三部分，两个圆和一个梯形，我们先求身体底部中心点坐标，还是以鱼头圆心为参照点

ini

复制代码

PointF bodyBottomCenterPoint = calculatePoint(headPoint, FISH_BODY_LENGTH, fishAngle - 180);

然后我们来绘制梯形，梯形的绘制，我们也是画线，我们需要获取梯形四个点的坐标，以及两个圆的中心点坐标

scss

复制代码

/** * 画节肢 * @param canvas 画布 * @param bottomCenterPoint 大圆中心点坐标 * @param fishAngle 角度 */ private void makeSegment(Canvas canvas, PointF bottomCenterPoint, float fishAngle) { // 计算中圆坐标(梯形上底圆的圆心) PointF upperCenterPoint = calculatePoint(bottomCenterPoint, FIND_MIDDLE_CIRCLE_LENGTH, fishAngle - 180); // 计算梯形的四个点 PointF bottomLeftPoint = calculatePoint(bottomCenterPoint, BIG_CIRCLE_RADIUS, fishAngle + 90); PointF bottomRightPoint = calculatePoint(bottomCenterPoint, BIG_CIRCLE_RADIUS, fishAngle - 90); PointF upperLeftPoint = calculatePoint(upperCenterPoint, MIDDLE_CIRCLE_RADIUS, fishAngle + 90); PointF upperRightPoint = calculatePoint(upperCenterPoint, MIDDLE_CIRCLE_RADIUS, fishAngle - 90); // 画大圆 canvas.drawCircle(bottomCenterPoint.x, bottomCenterPoint.y, BIG_CIRCLE_RADIUS, mPaint); // 画小圆 canvas.drawCircle(upperCenterPoint.x, upperCenterPoint.y, MIDDLE_CIRCLE_RADIUS, mPaint); // 画梯形 mPath.reset(); mPath.moveTo(upperLeftPoint.x, upperLeftPoint.y); mPath.lineTo(upperRightPoint.x, upperRightPoint.y); mPath.lineTo(bottomRightPoint.x, bottomRightPoint.y); mPath.lineTo(bottomLeftPoint.x, bottomLeftPoint.y); canvas.drawPath(mPath, mPaint); }

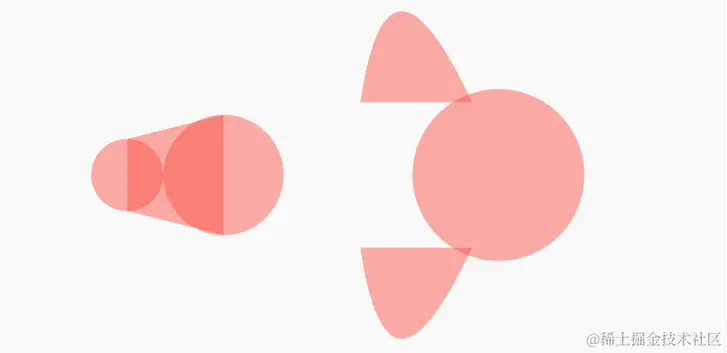

我们运行看下效果：

我们画出了两个圆和一个梯形；我们接下来画第二个节肢，第二个节肢和第一个比较类似，它是一个圆形，一个梯形；

我们可以利用我们前面写的 makeSegment 方法来画节肢2，我们将相关常量值提取出来

scss

复制代码

private PointF makeSegment(Canvas canvas, PointF bottomCenterPoint, float bigRadius, float smallRadius, float findSmallCircleLength, float fishAngle, boolean hasBigCircle) { // 相关常量值进行替换，以及节肢1的大圆只在画节肢1的时候才执行，增加一个 hasBigCircle 的标志位 PointF upperCenterPoint = calculatePoint(bottomCenterPoint, findSmallCircleLength, fishAngle - 180); // 梯形的四个点 PointF bottomLeftPoint = calculatePoint(bottomCenterPoint, bigRadius, fishAngle + 90); PointF bottomRightPoint = calculatePoint(bottomCenterPoint, bigRadius, fishAngle - 90); PointF upperLeftPoint = calculatePoint(upperCenterPoint, smallRadius, fishAngle + 90); PointF upperRightPoint = calculatePoint(upperCenterPoint, smallRadius, fishAngle - 90); if (hasBigCircle) { // 画大圆 --- 只在节肢1 上才绘画 canvas.drawCircle(bottomCenterPoint.x, bottomCenterPoint.y, bigRadius, mPaint); } // 画小圆 canvas.drawCircle(upperCenterPoint.x, upperCenterPoint.y, smallRadius, mPaint); // 画梯形 mPath.reset(); mPath.moveTo(upperLeftPoint.x, upperLeftPoint.y); mPath.lineTo(upperRightPoint.x, upperRightPoint.y); mPath.lineTo(bottomRightPoint.x, bottomRightPoint.y); mPath.lineTo(bottomLeftPoint.x, bottomLeftPoint.y); canvas.drawPath(mPath, mPaint); return upperCenterPoint; } // 以节肢的底圆中心为参照点 PointF middlePointF = makeSegment(canvas, bodyBottomCenterPoint, FIND_MIDDLE_CIRCLE_LENGTH, BIG_CIRCLE_RADIUS, MIDDLE_CIRCLE_RADIUS, fishAngle, true); // makeSegment(canvas, middlePointF, MIDDLE_CIRCLE_RADIUS, SMALL_CIRCLE_RADIUS, FIND_SMALL_CIRCLE_LENGTH, fishAngle, false); // 画节肢2 makeSegment(canvas, middlePointF, MIDDLE_CIRCLE_RADIUS, SMALL_CIRCLE_RADIUS, FIND_SMALL_CIRCLE_LENGTH, fishAngle, false);

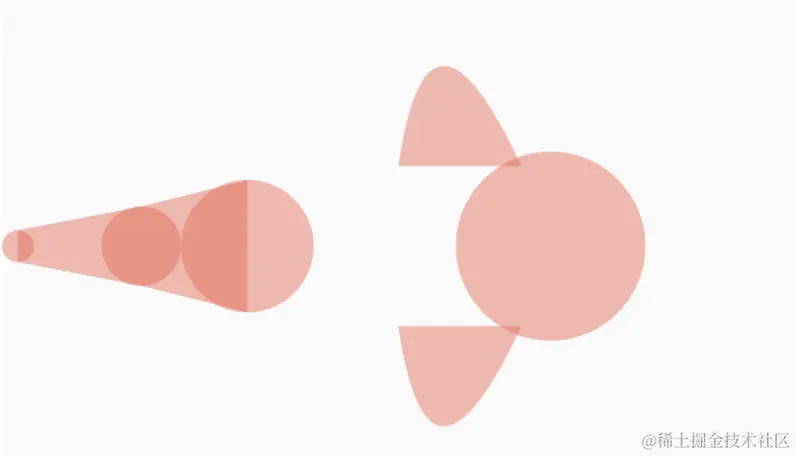

我们运行看下效果：

可以看到 节肢2 也绘制了出来了；

画尾巴

我们接下来画鱼的尾巴，尾巴就是两个三角形叠在一起，一个大的，一个小的，以中圆的圆心(middlePointF)为参照点，绘制一个三角形，中圆的圆心我们提前也已经拿到了；三角形也是使用 Path 来画线；

scss

复制代码

private void makeTriangle(Canvas canvas, PointF startPoint, float fishAngle) { // 三角形底边中心点坐标 PointF centerPoint = calculatePoint(startPoint, FIND_TRIANGLE_LENGTH, fishAngle); // 三角形底边两点 PointF leftPoint = calculatePoint(centerPoint, BIG_CIRCLE_RADIUS, fishAngle + 90); PointF rightPoint = calculatePoint(centerPoint, BIG_CIRCLE_RADIUS, fishAngle - 90); mPath.reset(); mPath.moveTo(startPoint.x, startPoint.y); mPath.lineTo(leftPoint.x, leftPoint.y); mPath.lineTo(rightPoint.x, rightPoint.y); canvas.drawPath(mPath, mPaint); }

我们运行看下效果

大三角画出来了，我们来画小三角，小三角其实就是半径小点和中轴线短一些，中心点一样，所以我们把这个方法抽取下；

scss

复制代码

private void makeTriangle(Canvas canvas, PointF startPoint, float findTriangleLength, float bigCircleRadius, float fishAngle) { // 三角形底边中心点坐标 PointF centerPoint = calculatePoint(startPoint, findTriangleLength, fishAngle); // 三角形底边两点 PointF leftPoint = calculatePoint(centerPoint, bigCircleRadius, fishAngle + 90); PointF rightPoint = calculatePoint(centerPoint, bigCircleRadius, fishAngle - 90); mPath.reset(); mPath.moveTo(startPoint.x, startPoint.y); mPath.lineTo(leftPoint.x, leftPoint.y); mPath.lineTo(rightPoint.x, rightPoint.y); canvas.drawPath(mPath, mPaint); }

scss

复制代码

makeTriangle(canvas, middlePointF, FIND_TRIANGLE_LENGTH, BIG_CIRCLE_RADIUS, fishAngle); makeTriangle(canvas, middlePointF, FIND_TRIANGLE_LENGTH - 10, BIG_CIRCLE_RADIUS - 20, fishAngle);

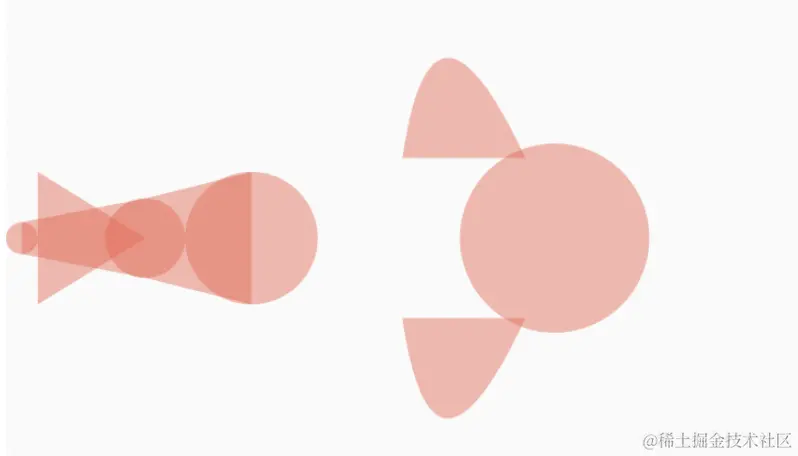

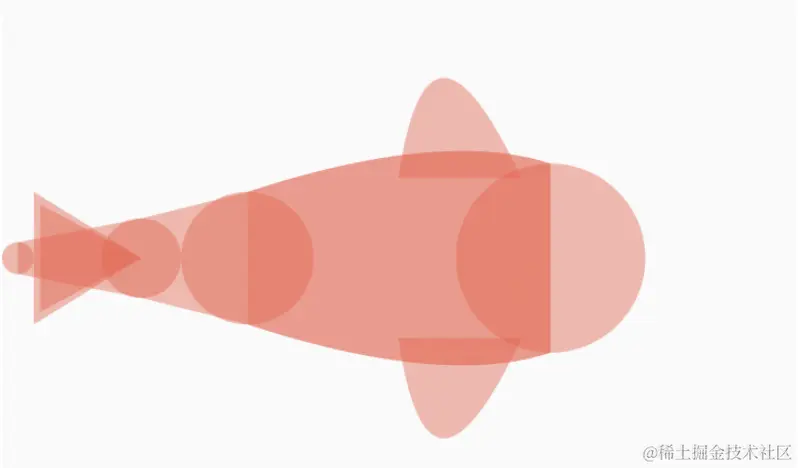

运行看下效果：

第二个三角形我们也绘制了出来，我们接下来绘制鱼的身体；

绘制鱼身体

鱼的身体绘制，其实左右两边各是一条二阶贝塞尔曲线，所以我们来绘制两条贝塞尔曲线，大圆和中圆的的圆心点我们也已经获取到了,我们可以求出身体的四个点，topLeft，topRight，bottomLeft，bottomRight；

ini

复制代码

private void makeBody(Canvas canvas, PointF headPoint, PointF bodyBottomCenterPoint, float fishAngle) { // 身体的四个点求出来 PointF topLeftPoint = calculatePoint(headPoint, HEAD_RADIUS, fishAngle + 90); PointF topRightPoint = calculatePoint(headPoint, HEAD_RADIUS, fishAngle - 90); PointF bottomLeftPoint = calculatePoint(bodyBottomCenterPoint, BIG_CIRCLE_RADIUS, fishAngle + 90); PointF bottomRightPoint = calculatePoint(bodyBottomCenterPoint, BIG_CIRCLE_RADIUS, fishAngle - 90); // 二阶贝塞尔曲线的控制点 PointF controlLeft = calculatePoint(headPoint, BODY_LENGTH * 0.56f, fishAngle + 130); PointF controlRight = calculatePoint(headPoint, BODY_LENGTH * 0.56f, fishAngle - 130); // 绘制 mPath.reset(); mPath.moveTo(topLeftPoint.x, topLeftPoint.y); mPath.quadTo(controlLeft.x, controlLeft.y, bottomLeftPoint.x, bottomLeftPoint.y); mPath.lineTo(bottomRightPoint.x, bottomRightPoint.y); mPath.quadTo(controlRight.x, controlRight.y, topRightPoint.x, topRightPoint.y); mPaint.setAlpha(BODY_ALPHA); canvas.drawPath(mPath, mPaint); }

我们运行看小效果：

OK，到这里，我们的这条鱼就画完了，一条完美的锦鲤呈现在我们眼前；

好了，鱼的绘制就到这里吧，我们下一章来让我们的小鱼动起来；
