前言

前面几篇文章讲到了什么是正逆运动学，有何用处，以六自由度机械臂为例说明了应该如何计算。本文就以典型的双平行四边形机构的码垛机械臂为例，以更为直观的几何法去求解机械臂的运动学，包括如何建系、数学建模以及Matlab解算等。

前序内容

一、机械臂结构与运动分析

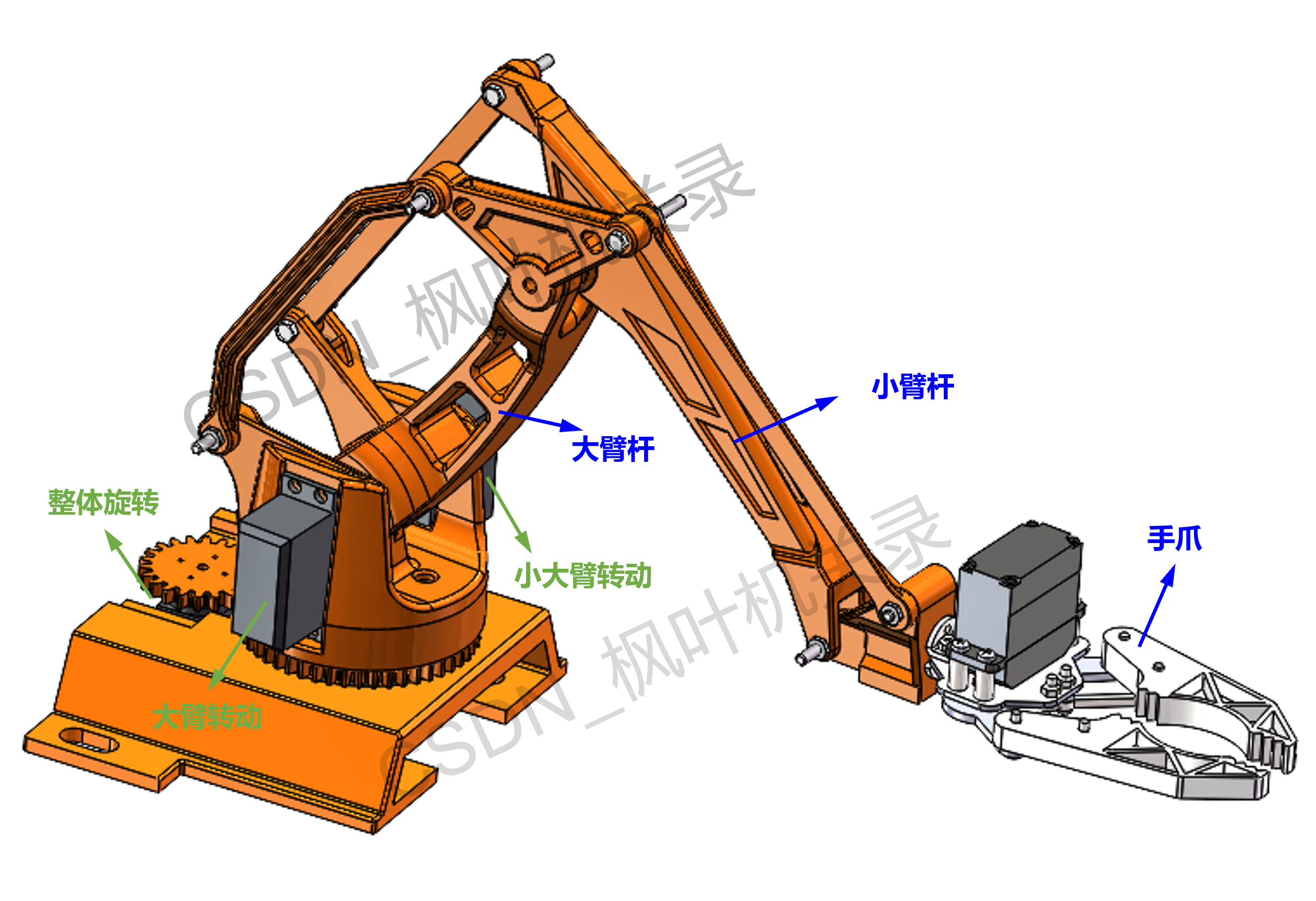

本文案例针对的是三自由度码垛机械臂，为双平行四边形机构，三维结构如下图所示。

三自由度是指下面齿轮传动的一个转动自由度，以及大臂小臂的两个自由度，图中都是用舵机驱动的。末端是一个单自由度的夹爪，也是依靠舵机驱动的。

*后文主要针对机械臂运动分析，为方便观察，后面内容隐藏夹爪结构（分析末端夹爪位姿，可以把其看作是末端三角连接件的固连构件，这里不展开讨论）。

1. 机构运动分析

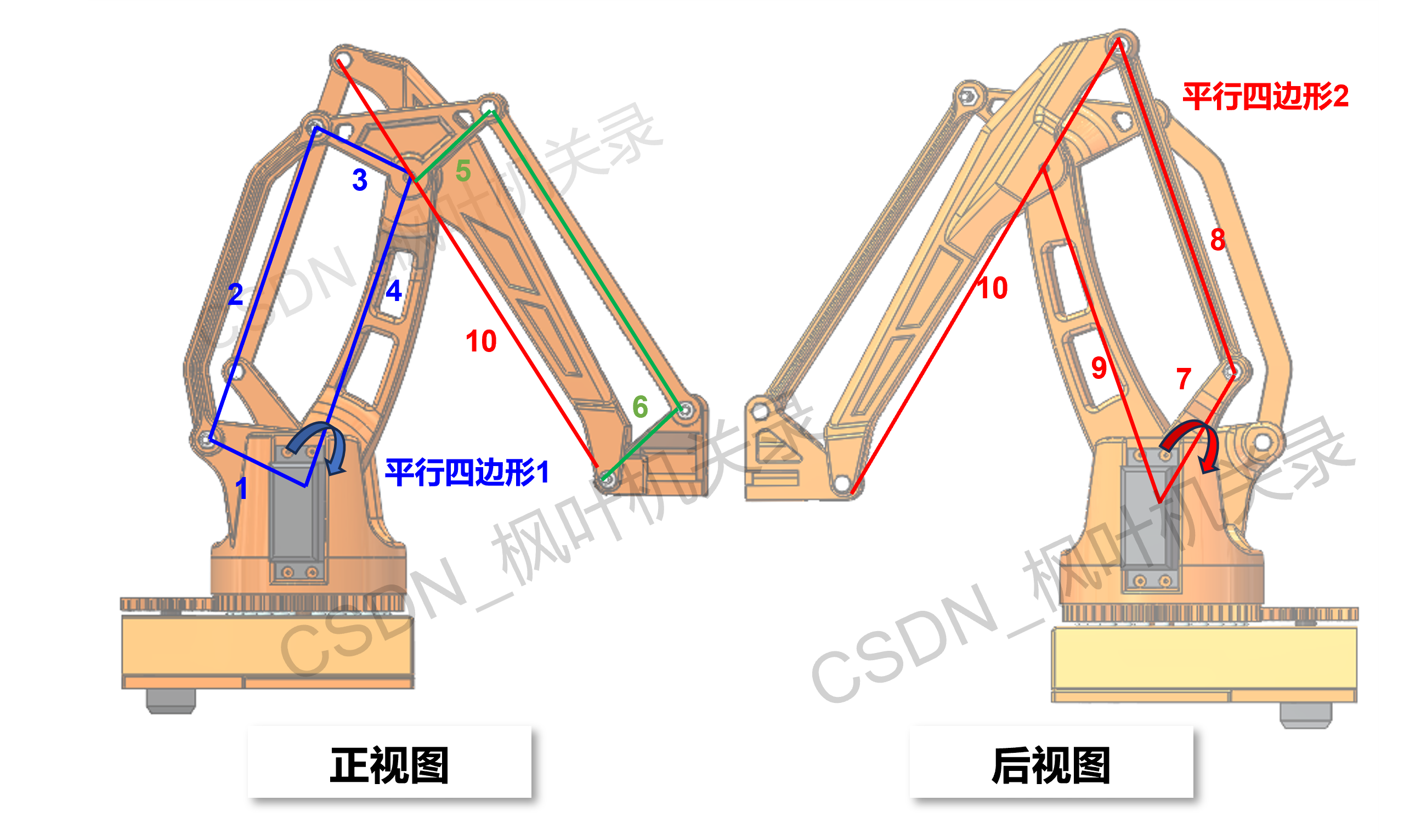

下图就是双平行四边形机构机械臂的分析图：

可以看到上图两个视图中的蓝色与红色平行四边形结构，这就是所谓的双平行四边形结构机械臂。其实就是利用了平行四边形两对边，时刻能保持平行的性质。两者的作用就是共同使得图中末端的三角连接件时刻保持水平，也就是让固连其上的手爪保持水平。

1）正视图

实际上平行四边形1结构，主要是为了引导末端的夹爪保持水平。当大臂杆4转动时，会带动平行四边形1中与大臂对应的连杆2转动。需要注意的是这个平行四边形中杆1是固定不动的，所以无论大臂如何运动，上面三角形连接块的边3也不会转动（只会跟着平动）。

机构的精巧也在于这个三角连接块与后面的绿色平行四边形，杆3不转动也就意味着杆5不转动（同一构件）。在绿色平行四边形中的杆6与杆5平行，所以末端的杆6对应的执行器也不会转动。但是这一前提是小臂杆10与绿边共同构成了平行四边形。

2）所以再来看后视图：

小臂杆10与杆7~8组成了另一个平行四边形2，在这一结构中杆7是输入运动的构件，所以小臂会一直平行于杆7作同样的转动。所以与前面讲到的绿色平行四边形，共同就使得末端一直保持水平。

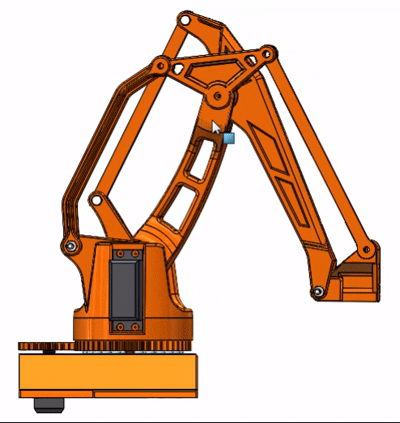

2. 动图展示

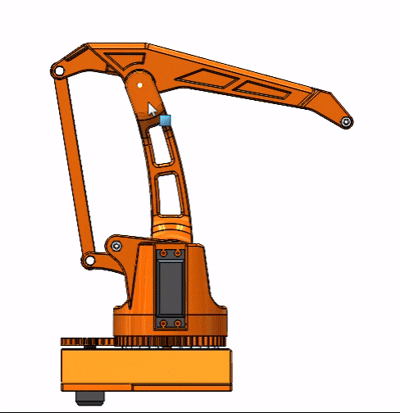

啰嗦了半天是不是有些没看明白？下面是大臂小臂的运动动图，结合上面讲解就能更好理解了：

图中输入运动的就是实际舵机控制的主动杆，你可以发现无论大臂或是小臂的运动，其末端的结构都会一直保持水平，这其实就是双平行四边形机构的精巧之处了。

二、运动学具体分析

对于具体运动学分析我们可以沿用常规方法，建系、D-H参数建立、正运动学方程推导、逆运动学求解。但是从几何角度我认为其实可以将这一结构进行简化，简化至只有一个平行四边形结构，这样一来分析过程也简单很多。

从上面看出其实与双平行四边形结构不同，我去掉了一个平行四边形，这与实际运动不同的只有末端执行器不再保持水平了，但输入与输出的运动并无变化。所以我分析这一结构，明确小臂末端点的运动，不就可以知道连接在小臂的执行器位置了吗？

1. 几何方法运动学正解

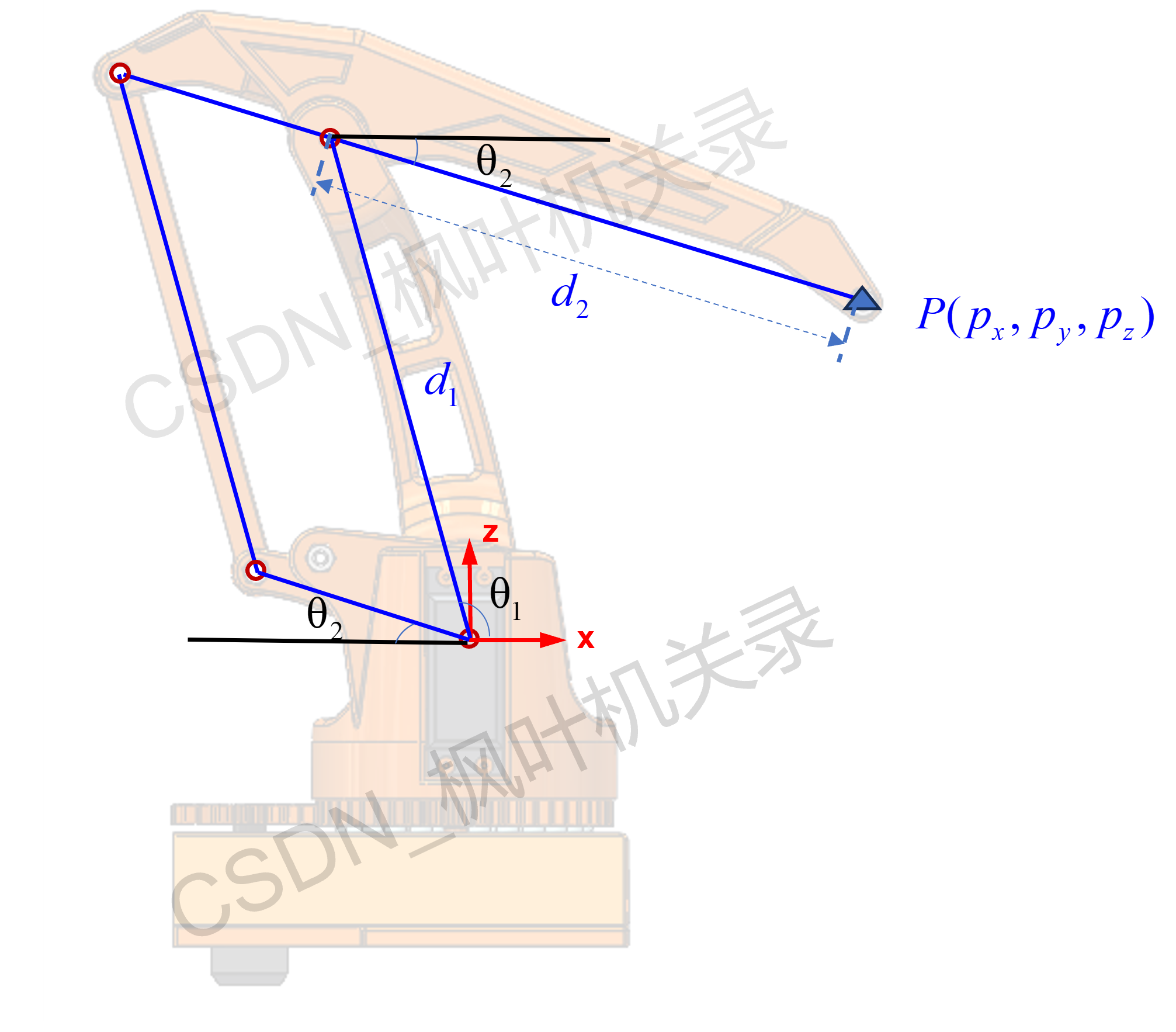

首先先看我对这一结构进行的建系与参数设置如图：

空间上的夹角定义为：大臂与水平线的夹角为 $\theta _{1}$ ，小臂与水平线的夹角为 $\theta _{2}$ ，大臂长度为 $d_{1}$ ，小臂长度为 $d_{2}$ 。

① 通过几何法，先不考虑底座的转角，先考虑机械臂在这一xz平面的位姿。这样可以写出末端点P相对于基座标系得表达式：

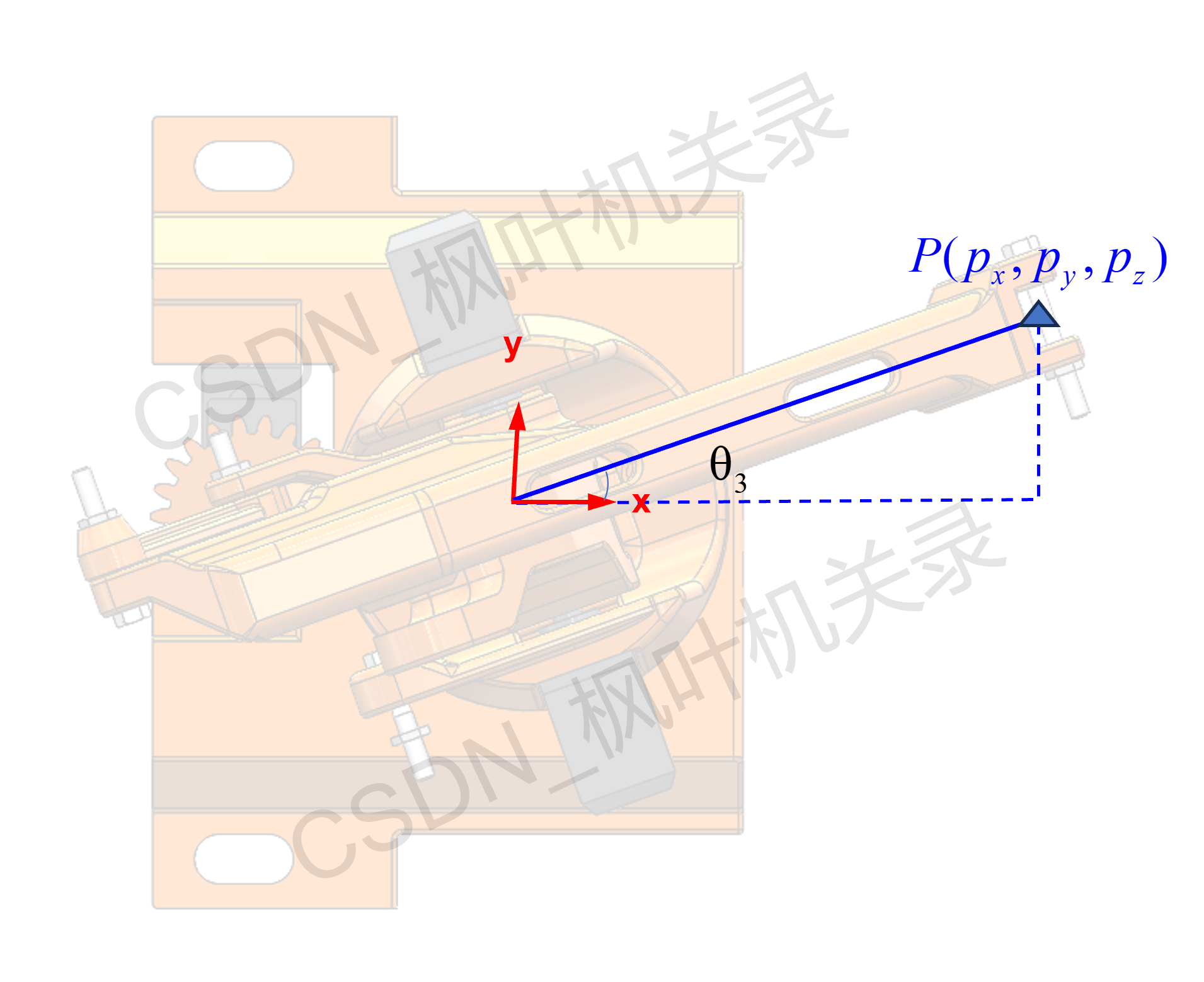

② 然后再看底座转角与位姿的关系，如下图所示并建立如下的关系式：

$P_{y}=P_xtan\theta _{3}$

与①中方程组结合就可以得到末端位姿在基坐标系的表达了：

$\left\{ \begin{aligned} P_x &= d_1 \cos\theta_1 + d_2 \cos\theta_2 \\ P_y &= d_1 \cos\theta_1tan \theta_3+ d_2 \cos\theta_2tan \theta_3\\ P_z &= d_1 \sin\theta_1 + d_2 \sin\theta_2 \end{aligned} \right.$

2. 运动学逆解

之前文章也有讲到，运动学逆解本质就是已知末端位姿的数据，反解出各个关节转角或移动距离的多少。上面我们已经获得了运动学关系，可以说知道了运动学正解，逆解就是对上面的方程组进行拆分了，以下就是逆解的计算过程。

① $\theta _{1}$ 求解

为了简化计算，先进行xz平面的反解（先看作平面机器人），上式移项可得：

之后对方程组中两式平方求和：

这时上式中 $2d_1\left ( P_zsin\theta _{1}+P_xcos\theta _{1} \right )$ 可以变形为：

$2d_1\cdot \sqrt{\left ( P_{x}^{2} +P_{z}^{2}\right )}\cdot \left ( \frac{P_z}{\sqrt{P_{x}^{2}+P_{z}^{2}}} sin\theta _1+\frac{P_x}{\sqrt{P_{x}^{2}+P_{z}^{2}}} cos\theta _1\right )$

这时引入中间变量 $\psi$ ，并使得 $tan\psi=\frac{P_x}{P_z}$ ，所以上式又可以变为：

$2d_1\cdot \sqrt{\left ( P_{x}^{2} +P_{z}^{2}\right )}\cdot \left ( cos\psi _1 sin\theta _1+sin\psi _1 cos\theta _1\right )=2d_1\cdot \sqrt{\left ( P_{x}^{2} +P_{z}^{2}\right )}\cdot sin\left ( \psi _1 +\theta _1 \right )$

因此可以对上式变形为（sin可能有两个对应的角度，都能等于等号左边）：

其中：

解上式就可以得到两种可能解：

② $\theta _{2}$ 求解

同理可以移项得到：

然后进行平方求和、移项变换可得到：

和上面求解过程一致，对上式变形得：

同样，解上式可以得到两组解：

③ $\theta _{3}$ 求解

这一角度其实是最容易求解的，在利用xy平面中 $p_x$ 和 $p_y$ 的关系就可以得到：

$\theta_3 = \arctan\left( \frac{P_y}{P_x} \right)$

3. Matlab运动学解析

用matlab工具进行计算，正运动学如下：

clc;
clear;
syms d1 d2 x1 x2 theata1 theata2 theata2 px py pz;
d1=135;d2=147;               %大臂小臂长度
%%正解过程
%转角输入
theata1=(110/180)*pi;theata2=(-20/180)*pi;theata3=(30/180)*pi;
px=d1*cos(theata1)+d2*cos(theata2)
py=d1*cos(theata1)*tan(theata3)+d2*cos(theata2)*tan(theata3)
pz=d1*sin(theata1)+d2*sin(theata2)

就可以得到输出的位置值为：

逆运动学计算如下：

%%逆解过程
px=91.9621;py=53.0943;pz=76.5815;
%theata1
theata1_1=asin((-(d2)^2+(d1)^2+(px)^2+(pz)^2)/2/d1/sqrt((px)^2+(pz)^2))-atan2(px,pz);
theata1_2=pi-asin((-(d2)^2+(d1)^2+(px)^2+(pz)^2)/2/d1/sqrt((px)^2+(pz)^2))-atan2(px,pz);
%theata2
theata2_1=asin(((d2)^2-(d1)^2+(px)^2+(pz)^2)/2/d2/sqrt((px)^2+(pz)^2))-atan2(px,pz);
theata2_2=pi-asin(((d2)^2-(d1)^2+(px)^2+(pz)^2)/2/d2/sqrt((px)^2+(pz)^2))-atan2(px,pz);
theata3 = atan(py / px);
%角度制
theata11=theata1_1*180/pi
theata12=theata1_2*180/pi
theata21=theata2_1*180/pi
theata22=theata2_2*180/pi
theata33=theata3*180/pi

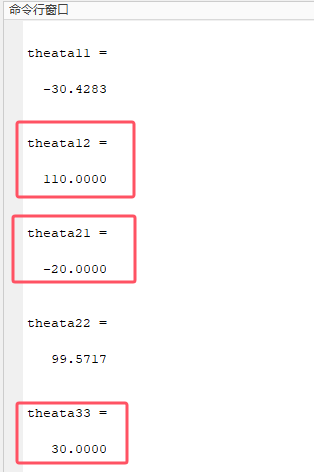

px、py、pz代入正运动学求解的那个坐标（91.9621，53.0943，76.5815），运行程序可以得到以下结果：
