多台PLC控制器、变频器、智能仪表采集数据并缓存，以太网方式与上位机通讯

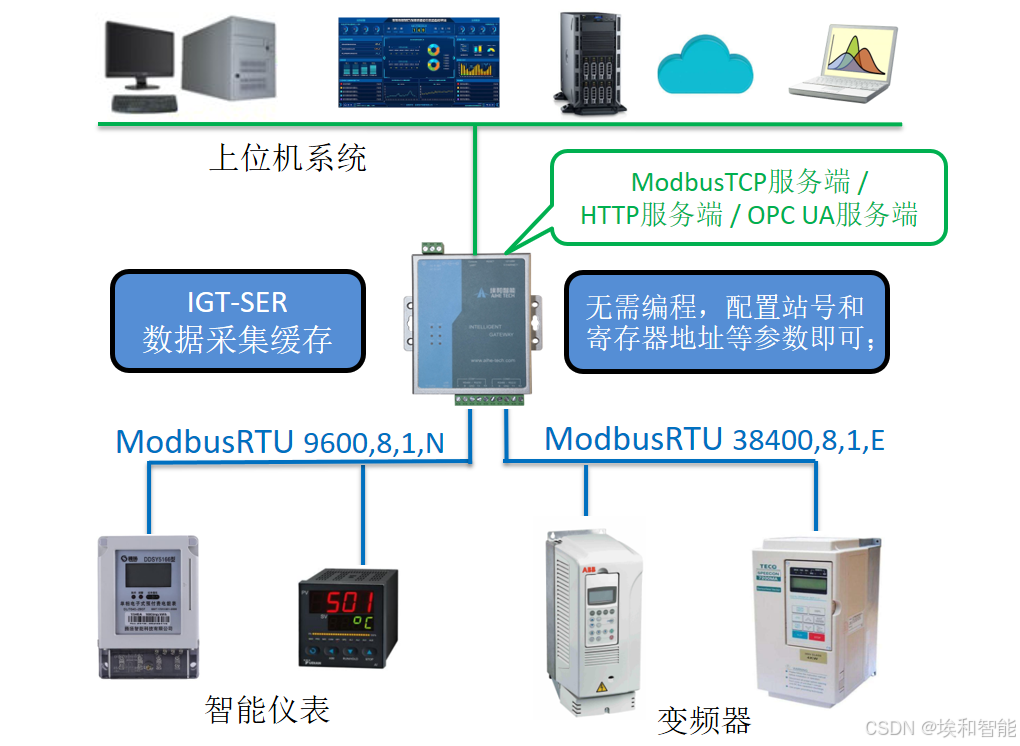

        IGT-SER系列智能网关方便实现设备数据采集缓存。支持多种PLC的以太网、串口协议对接PLC控制器、变频器、智能仪表等下位设备采集数据，转换为ModbusTCP服务端、HTTP服务端，以及OPC UA服务端。

        本案例是通过IGT-SER系列智能网关模块RS485方式ModbusRTU协议与智能仪表通讯，采集多台仪表的数据后缓存，分别作为ModbusTCP的客户端/服务端与上位机通讯。

        关于IGT-SER系列智能网关实现SQL数据库对接、HTTP发送和接收，MQTT发布订阅 的相关图文介绍。

        一、IGT-SER系列智能网关作为服务端(Server):

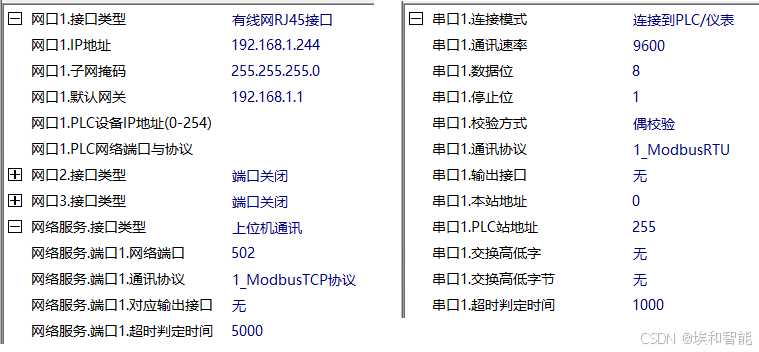

        IGT-SER采集多台设备数据后缓存，提供网络服务端口，供上位机访问读取数据。网口与串口参数设置如下图：

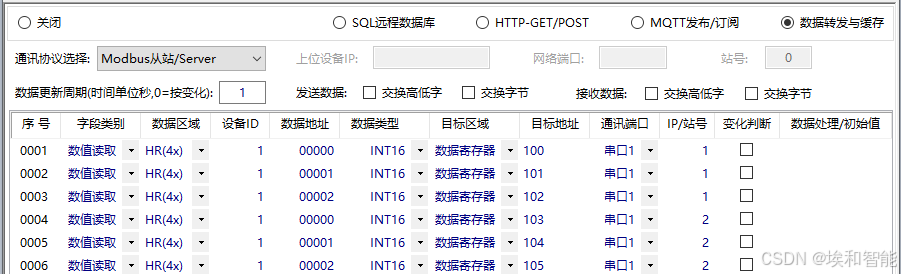

        通过‘参数’->‘数据上报与对接’，进入数据配置页面，选择‘数据转发与缓存’配置每台设备的数据寄存器，如下图：

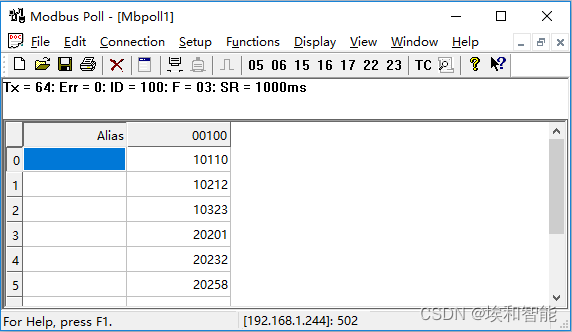

         通过Modbus Poll测试，通过502端口读取缓存区域的数据，如下图：



        如果不需要缓存，即用网关实现ModbusTCP转ModbusRTU的功能，则只需要设置网口参数和串口参数，不需要配置数据转发与缓存。

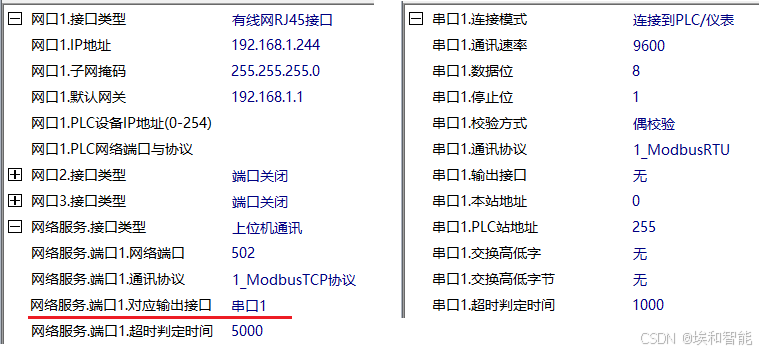

         缓存与不带缓存主要是网口参数的‘对应输出接口’不一样，不带缓存的按以下设置：

        二、IGT-SER系列智能网关作为客户端(Client):

        采集设备数据后主动发送到网络服务端，供上位机监听接收。该方式还支持三菱的MC协议、西门子的S7协议等。

        网口与串口参数设置跟服务端方式相同。

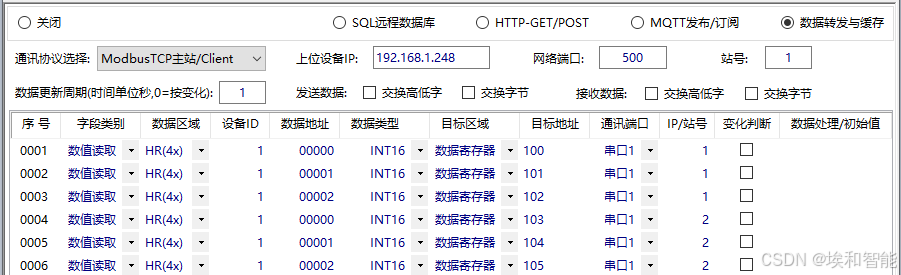

        数据转发与缓存数据配置表，如下图：

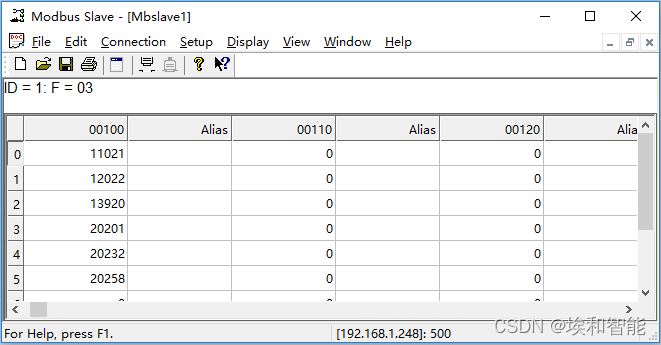

          通过Modbus Slave测试，如下图：

         另外，在这里关于智能网关模块实现OPC UA数据转发、CIP协议数据转发、S7协议转发的案例，支持以下品牌系列的PLC控制器：

        ◆ FX:   三菱FX/A系列系列PLC                                 ◆ ABM:  罗克韦尔/AB Micro系列PLC
        ◆ QLR:  三菱Q/L/R系列PLC(支持标签方式)             ◆ ABC:  罗克韦尔/AB Compact/Control系列
        ◆ OM:   欧姆龙全系列PLC(支持标签方式)                ◆ DVP:  台达、信捷全系列PLC
        ◆ S72S: 西门子S7-200/Smart系列PLC                    ◆ FTK:  永宏/丰炜全系列PLC
        ◆ S734: 西门子S7-300/400系列PLC                        ◆ NAIS: 松下全系列PLC
        ◆ S71K: 西门子S7-1200/1500系列PLC                    ◆ KVS:  基恩士全系列PLC
        ◆ INO:  汇川全系列PLC                                            ◆ LS:      LG/LS全系列PLC
        ◆ MBS:  兼容Modbus协议的PLC、智能仪表            ◆ TPC:  丰田工机PC2/PC3系列
        ◆ FNC:  发那科数控/机器人的PMC系统                    ◆ GE:   GE PAC/PLC系统
        ◆ OPC:  OPC UA、OPC DA协议的客户端                ◆ BKF:  倍福PLC CX系列控制器
