不同品牌型号的PLC之间通讯的各种实现方式，以及网络结构图

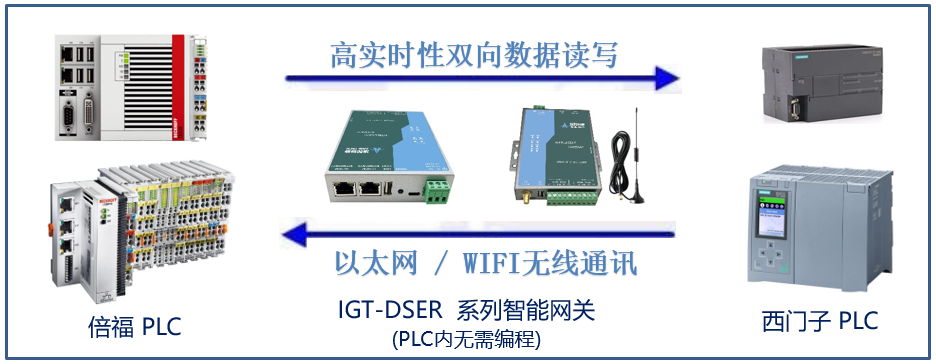

        IGT-SER系列智能网关模块支持西门子、倍福(BECKHOFF)、罗克韦尔AB，以及三菱、欧姆龙等各种品牌的PLC之间通讯，支持Ethernet/IP(CIP)、Profinet(S7)，以及FINS、MC等工业自动化常用协议，同时也支持PLC与Modbus协议的工业机器人、智能仪表、变频器等设备通讯。网关有多个网口、串口，也可选择WIFI无线通讯。无需PLC内编程开发，也不用组态，只要在智能网关配置数据的起始地址和数量即可。毫秒级通讯速度快，支持热插拔，断电断网后能自动恢复运行。

        同一个智能支持多个品牌的PLC之间多对多通讯，最多8000个字节的数据交互量；网关内每个连接采用独立的线程运行，毫秒级别的数据交互，同样的数据量在同等质量的网络通讯时，数据刷新速度同总线；相关参数在一个页面内配置，方便直观；在调试过程中有详细的状态反馈信息，以及完善的数据监控和通讯错误处理机制。

        智能网关包含IGT-SER、IGT-DSER、IGT-WSER等多种型号，可以根据实际场景灵活选择。选型说明文档手册  以下是几种常见的网络结构示意图：详细图文案例

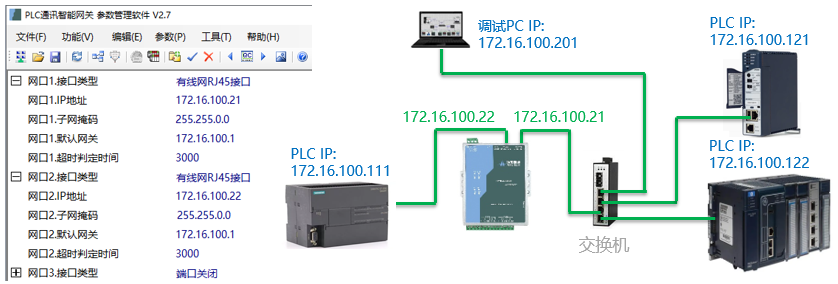

一、同网段的PLC之间通讯

        IGT-DSER智能网关的两个网口设置为同网段，每个网口是独立的子网。

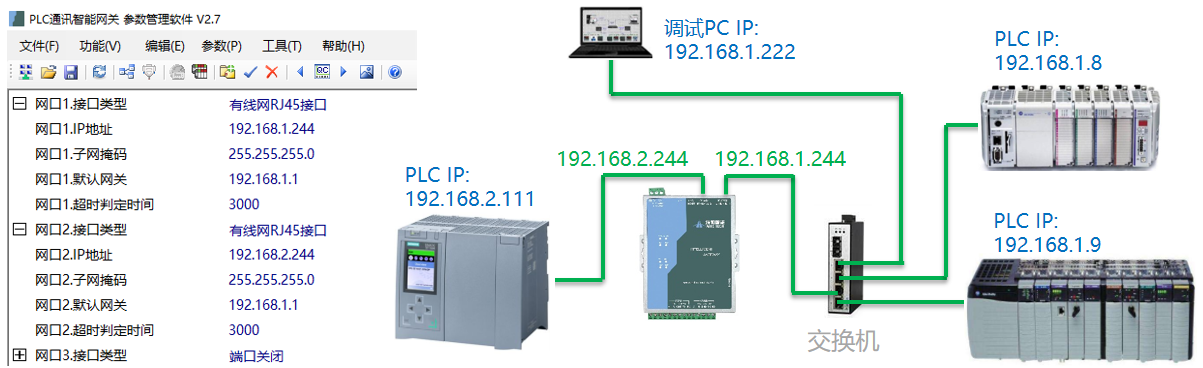

二、跨网段的PLC之间通讯

        IGT-DSER智能网关的两个网口设置为不同的网段，每个网口是独立的不同网段的子网。

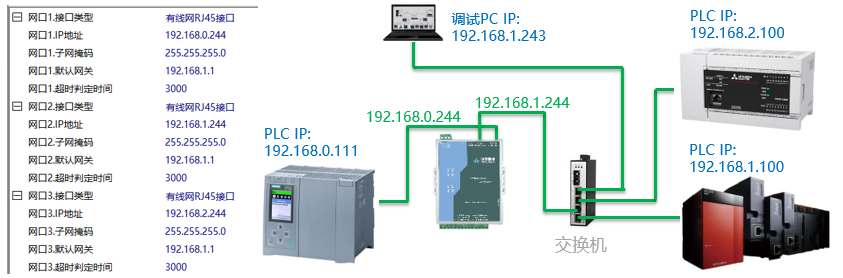

三、多网段的PLC之间通讯

        IGT-DSER智能网关的两个网口设置为不同的网段，同时开启网口3设置为第三网段，该智能网关没有实际的物理网口3，自动将IP绑定到物理网口2，作为网口2的第二IP。

四、两台PLC之间WIFI无线通讯

        两台IGT-WSER智能网关，分别设置为WIFI-AP热点、WIFI-Client客户端。

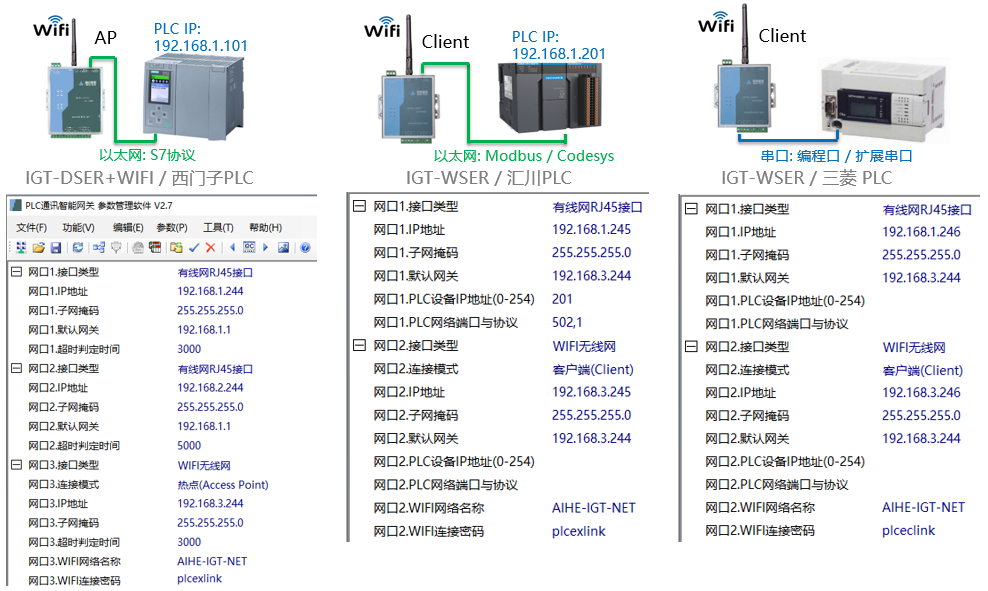

五、多台PLC之间WIFI无线通讯

        一台IGT-DSER+WIFI智能网关做AP热点，两台IGT-WSER智能网关设置为客户端。

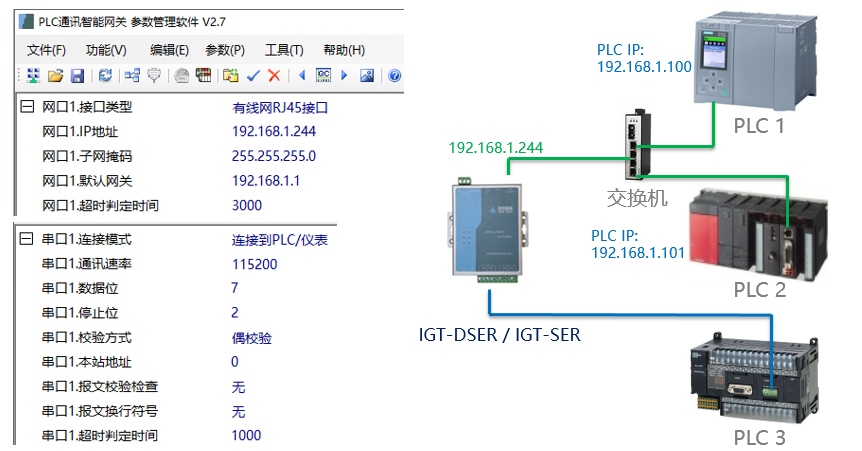

六、串口+网口混合数据通讯

        一台IGT-SER智能网关，网口通过交换机连接两台同网段PLC，同时串口连接一台PLC，实现一对多通讯。

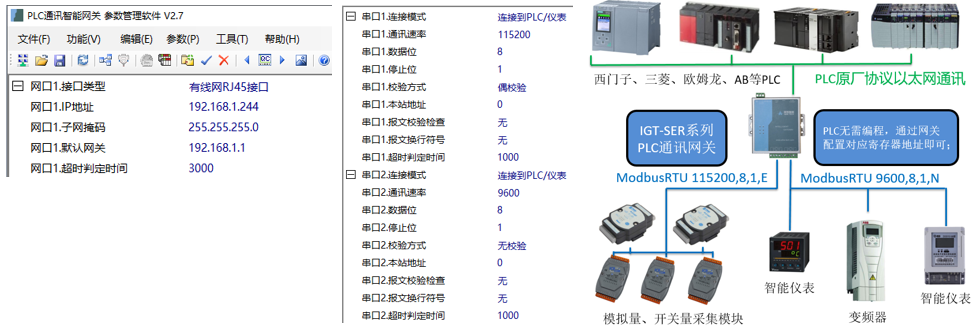

七、485总线串口多设备对接PLC

        一台IGT-SER智能网关，网口接同网段PLC，两个串口分别对接两组RS485网络。

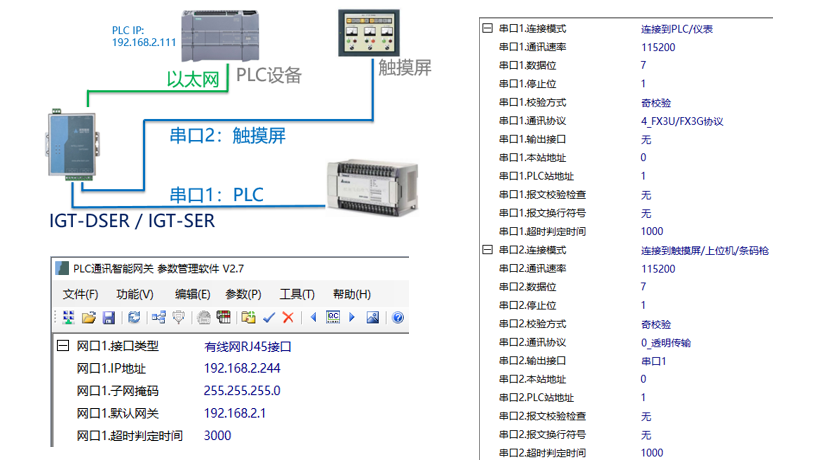

八、共用触摸屏串口对接到主站PLC

        一台IGT-SER智能网关，网口接同网段PLC，两个串口分别对接PLC和触摸屏，同时将数据转发到主站PLC。

IGT-DSER系列智能网关常用的PLC型号如下：相关案例

◆ FX:   三菱FX/A系列系列PLC

◆ QLR:  三菱Q/L/R系列PLC(支持标签方式)

◆ OM:   欧姆龙全系列PLC(支持标签方式)

◆ S72S: 西门子S7-200/Smart系列PLC

◆ S734: 西门子S7-300/400系列PLC

◆ S71K: 西门子S7-1200/1500系列PLC

◆ INO:  汇川全系列PLC

◆ MBS:  施耐德等Modbus兼容PLC、智能仪表

◆ FNC:  发那科数控/机器人的PMC系统

◆ OPC:  OPC UA、OPC DA协议的客户端

◆ ABM:  罗克韦尔/AB Micro系列PLC

◆ ABC:  罗克韦尔/AB Compact/Control系列

◆ DVP:  台达、信捷全系列PLC

◆ FTK:  永宏/丰炜全系列PLC

◆ NAIS: 松下全系列PLC

◆ KVS:  基恩士全系列PLC

◆ LS:  LG/LS全系列PLC

◆ TPC:  丰田工机PC2/PC3系列

◆ GE:   GE PAC/PLC系统(含兼容艾默生)

◆ BKF:  倍福PLC CX系列控制器
